本节摘要：本节把前六章的单条总线拼成整车网络：三类总线的速率与职责分工、网关在报文路由与诊断路由中的双重角色、休眠唤醒的网络管理配合。拓扑是整车电子电气架构的第一张图，读懂它，诊断、刷写、故障传播的许多现象会突然变得可以解释。

整车怎么连？打开任何一台现代汽车的网络拓扑图，你会看到相似的分形结构：高速CAN环抱动力与底盘，中低速总线覆盖车身与舒适，以太网连接信息娱乐与驾驶辅助域，所有网络汇聚到中央网关。本节先看清这张图的静态布局，再解剖让布局活起来的关键角色——网关。

三类总线的分工版图

成熟平台的典型分工：动力CAN跑五百千比特，承载发动机、变速箱、制动、转向的闭环信号，报文周期毫秒级；车身CAN跑一百千比特（低速容错规格），承载灯光、门窗、空调这类状态信号，周期几十毫秒；信息娱乐与驾驶辅助域之间用百兆千兆以太网，摄像头与雷达数据在此通行。三类总线在速率、成本、实时性上的梯度，正是第1.3节版图思维的整车落地。

拓扑细节里藏着工程纪律。每条CAN子网按第2章规则线形布线、两端端接；跨子网的信号必须途经网关；诊断座物理上接在某条子网（习惯接车身网）上，通过网关的诊断路由触达全车各ECU。看到一个新平台的拓扑图，先找网关、再数子网、最后看诊断座位置，三眼定格局。

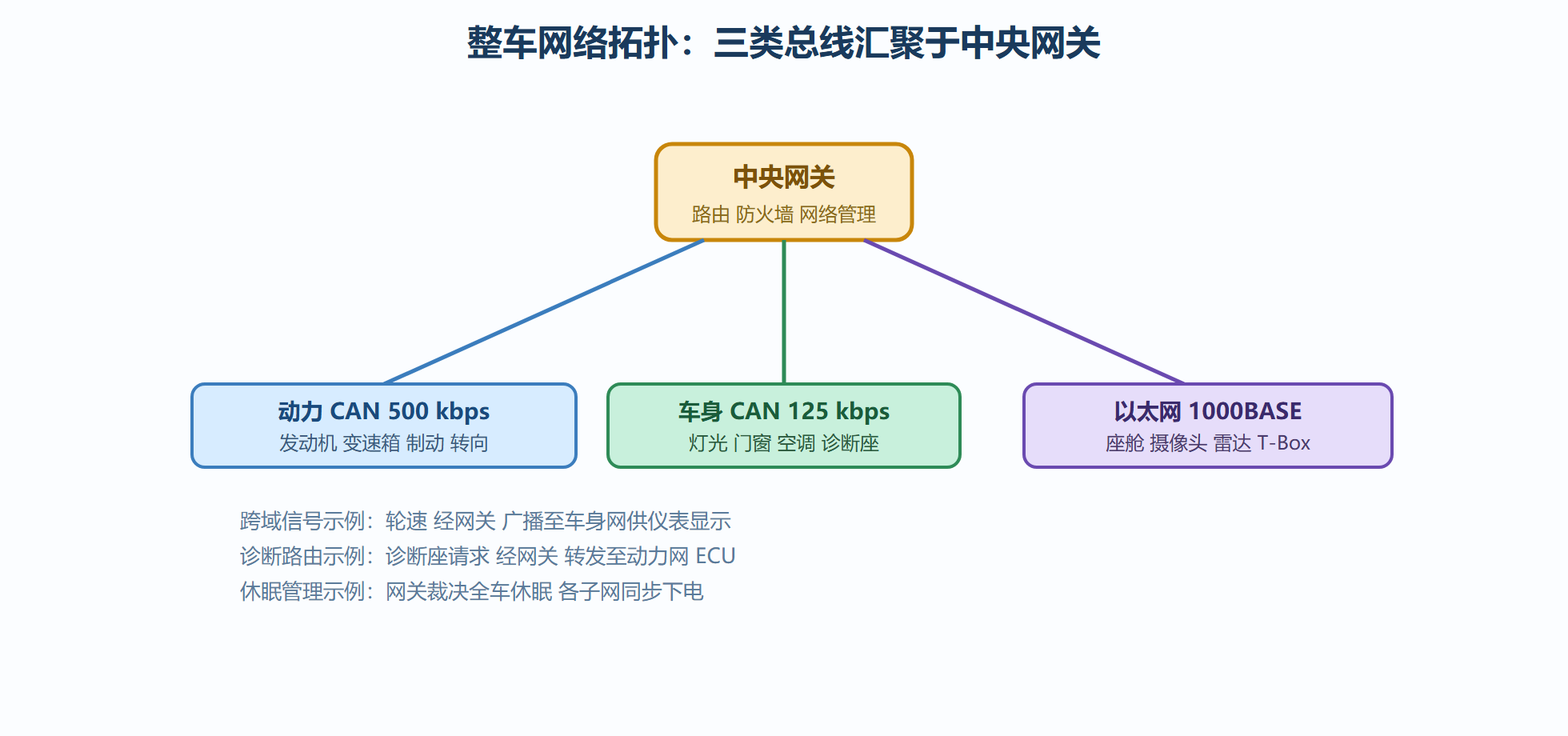

图7-1 典型整车网络拓扑

网关的三重身份

网关不是简单的转接线，它承担三重身份，每一重都有独立的设计要点。

第一重，报文路由。跨网信号要么整报文转发（标识符映射表驱动），要么按信号级转发（目标网重新组包）。信号级转发灵活但消耗网关算力，且制造了"同一信号多网存在"的版本管理负担——7.2节的真相源原则在这里生根。路由表是网关的核心资产，它的变更管理严格程度不亚于软件代码。

第二重，诊断路由。诊断仪的请求要在子网间穿行：网关根据目标地址把请求转到正确的子网，再把响应带回来。诊断路由还负责"多ECU并发"的时序调度——全车刷写时网关安排各ECU的诊断时隙，防止响应碰撞。排障时"诊断仪连不上某个ECU"的第一怀疑对象就是这条路由。

第三重，网络管理。整车休眠是协商出来的：网关汇总各子网的"可以睡"投票，裁决休眠时机，再广播睡眠命令；唤醒同样由网关统一起爆（比如诊断座唤醒或远程唤醒命令进来，网关负责叫醒相关子网）。休眠电流超标、偶发不唤醒这类售后难题，十有八九要审网络管理报文的时序。

案例：车窗状态的一次跨网旅行

背景：某车型仪表要求显示四门开闭状态，而门窗控制器挂在车身CAN，仪表在信息域。操作：通信矩阵定义车身网的车窗状态报文由网关转发到信息域以太网，映射为仪表订阅的服务信号；网关路由表登记该映射，并设置源信号超时替代值（超时按"未知"处理而非沿用旧值）。结果：正常路径显示流畅；验证环节人为断开车身网，仪表在超时后正确显示"未知"而非冻结旧值。解读：这个案例的价值全在"超时替代值"这个细节上——跨网转发引入了时间不确定性，若仪表沿用最后旧值，门没关却显示已关，就是功能安全隐患。跨网信号的寿命管理（超时、替代值、来源标识）是网关设计最容易被轻视的部分。变式：若该信号还参与整车逻辑（如离车自动落锁），转发链路要追加端到端保护（7.3节），让发送方与最终接收方直接核对计数与校验，网关只透传不背书。

网络管理的时序细节

休眠与唤醒是整车网络管理的核心戏码，时序细节决定售后口碑。休眠流程：最后一个节点宣布"我要睡了"后，网关启动协商窗口，各节点在窗口内确认无未完成事务；窗口关闭，睡眠命令广播，各节点按序停振、收发器进待机。唤醒流程分两类：本地唤醒（车门开关、点火信号）与远程唤醒（充电指令、远程空调），网关起爆后各子网的唤醒顺序有严格约定——先骨干后分支，保证命令传递路径先就绪。

最常见的售后投诉"车辆停放后亏电"，多数能追溯到网络管理的时序缺陷：某节点未能按期休眠、唤醒后某个模块反复自唤醒、休眠命令在子网间传递时序错位。排查这类问题需要网络管理报文的完整时间轴记录——这也是为什么网关要具备总线事件的记录能力，它是网络管理问题的黑匣子。

拓扑演进中的拓扑决策

拓扑不是一次画完的静态图，而是随车型换代持续演进的动态决策。换代时的典型抉择：新增域控制器挂在哪条总线？新功能信号跨几个网关？诊断路由要不要重构？每个抉择都牵动线束、网关算力与测试范围。成熟平台的做法是保持"骨架稳定、枝叶灵活"：骨干拓扑与网关位置跨代沿用，枝叶层面的子网调整以网关路由表的增量修改消化——骨架的变更成本以平台计，枝叶的变更成本以车型计，两者的预算周期完全不同。

决策的另一面是减法。车型配置下探时，某些子网在低配车上整体缺席，拓扑与路由表必须支持条件化裁剪；高配新增的传感器支路，又要求预留接入点。一张在网关里维护的"配置相关路由"清单，能让同一套拓扑支撑整个车系——这是把软件配置思维引入拓扑管理的典型收益。

诊断座的位置也是拓扑设计的一部分。它接在哪条子网，决定了诊断路由的默认路径与刷写通道的带宽起点；新能源车型上它还与充电握手、防盗认证等流程交织。把诊断座当成"整车对外的一扇门"来设计——门开在哪、门后通向哪、谁来查验证件，三个问题的答案构成诊断架构的骨架。设计与评审时把它单独列出，远比在拓扑图角落里一带而过更稳妥。

拓扑决策还要为未知留白。通信矩阵可以版本化，线束却很难返工：为未来功能预留的接入点、网关算力与路由表余量，是拓扑设计师手里最便宜的保险。留白不等于浪费——判断哪些留白值得花线束成本，正是这份工作最考验判断力的部分。

本节要点回顾

• 三类总线按速率与职责分层：动力五百千比特管闭环，车身低速管状态，以太网管大流量。
• 网关三重身份：报文路由、诊断路由、网络管理，路由表是核心资产。
• 跨网信号要有寿命管理：超时与替代值设计不当，会把通信故障伪装成显示正常。
• 端到端保护用于高要求信号：让源与终点直接核对，网关透传不背书。

结构立住了，攻防随之而来。下一节把攻击者的视角摆上桌，逐层检查防线。
