7.3 功能安全与电磁兼容

7.3 功能安全与电磁兼容

本节摘要：本章的压轴是两套工程纪律。功能安全（ISO 26262）回答"通信失效的后果有多严重、要在多长时间内发现并处置"；电磁兼容回答"整车电子环境里，这条线如何既不干扰别人也不被干扰"。两套纪律一个是逻辑约束、一个是物理约束，共同构成总线设计在量产前的硬红线。

安全与干扰，看似两个话题，其实是同一条铁律的两面：总线必须在自己声称的时间内传递正确的信息。"正确"既包括内容正确（功能安全的领地），也包括信号在电磁环境中不被污染（电磁兼容的领地）。量产项目的最后阶段，这两块会以评审与试验的形式反复拷问总线设计，本节把它们的框架与总线相关的检查点一次讲清。

功能安全：给通信上保险

ISO 26262把安全需求按危害严重度、暴露率与可控性定级为A到D四档ASIL，等级越高，对故障的发现与处置要求越苛刻。对通信而言，问题被翻译成：这帧报文如果丢失、延迟、错值，会引发什么危害？发现它需要多久？处置是什么？

先看链路层机制的覆盖边界。第4章的错误体系保证了"总线上的坏帧会被发现与重传"，但它有三个盲区：其一，重传不保证时限——关键信号错过执行窗口，重传成功也无意义；其二，节点级失效不被覆盖——发送节点软件出 bug 持续发送"格式完美、数值错误"的报文，链路层无能为力；其三，跨网路径不在保护范围——网关转发、总线之间的环节各自独立。端到端保护（E2E）就是为补这三个盲区而生：发送方在应用层为报文附加计数器与校验，接收方检查计数连续性与数据正确性，任何中间环节（网关、总线）只透传不背书。报文丢失表现为计数跳号，重复表现为计数回绕异常，错值表现为校验失败——三种故障各有一个可检测的指纹。

E2E机制的工程形态是一组配置：计数器位宽（四或八位）、校验多项式、超时容差（允许跳几号）、失效后的行为（丢弃、替代值、降级）。安全等级越高的信号，容差越紧、行为越保守。

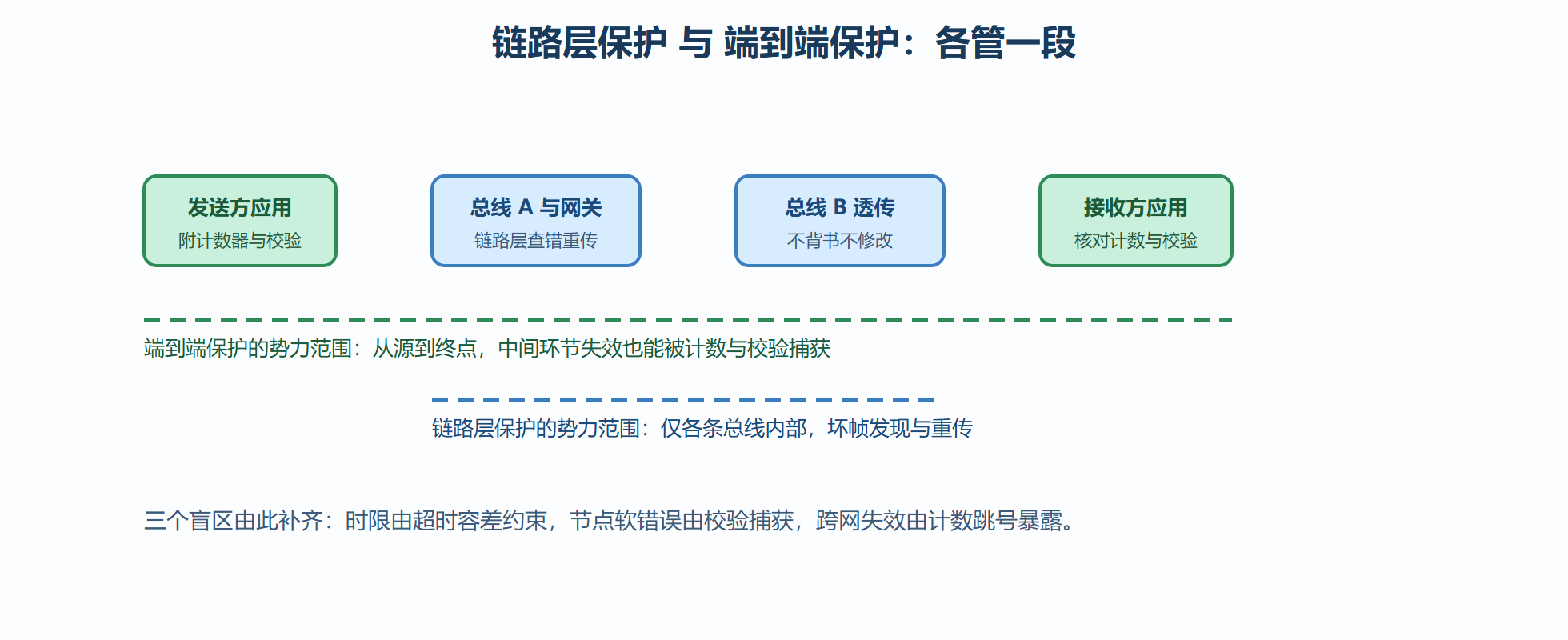

图7-3 端到端保护与链路层保护的分工

案例：计数器抓住的"幽灵报文"

背景：某车型偶发辅助驾驶功能退出，日志显示感知数据"跳变"。操作：检查通信层，链路层零错误帧——总线本身干净；启用E2E状态检查，发现感知域某报文的接收端E2E计数出现跳号，而网关侧未见异常。逐段排查后锁定：感知域内部某软件任务偶发阻塞，导致同一报文周期被跳过，而应用层此前未启用计数检查，把"上一帧旧值"当作新值消费。结果：应用启用E2E状态机，跳号报文按容差策略丢弃并触发替代值，功能退出消失。解读：链路层的干净恰恰是迷惑点——这不是总线错误，是节点软件失效，恰好落在链路层保护盲区里；E2E计数器把"看不见的丢帧"变成"看得见的跳号"。变式：若跳号频繁且伴随错误帧，则退化成总线层问题，按第4章路径处理——E2E与链路层机制是接力关系而非竞争关系。

电磁兼容：与物理世界讲和

电磁兼容对总线的要求是双向的：对外不干扰（辐射发射），对内不被干扰（抗扰）。CAN的差分双绞在机制上占了先手，但整车环境严酷——点火系统、电机驱动、开关电源都是强干扰源，标准要求整车与零部件分别通过辐射与抗扰试验。

总线侧的兼容设计有一份成熟的检查清单：线束层面，CAN双绞节距合规、与动力线束保持间距或垂直交叉，屏蔽线束的屏蔽层单端或双端接地按整车规范执行；板级层面，收发器靠近连接器放置，共模扼流圈与端接电容按厂商参考设计配置，晶振远离总线走线；系统层面，休眠唤醒时的总线活动要控制在辐射限值内，这也是低功耗设计要配合总线调度-freeze窗口的原因。第2章讲过的端接与拓扑纪律，在这里再次成为兼容设计的前置条件——反射不仅造成误码，还是辐射的放大器。

排障的视角同样双向：通信错误帧暴增时，若随某个大功率负载同步出现，先怀疑抗扰问题；反之，若某个整车的辐射试验超标且频谱与总线速率谐波吻合，检查总线的共模电流与端接电容往往能命中。两套学科在故障现场经常联手。

安全等级对总线的具体约束

ASIL等级落到总线设计上，会变成一组具体约束。对高等级信号：报文需要E2E保护且配置从严（计数器加宽、容差收紧）；发送节点建议冗余或双通道；通信矩阵要输出故障模式影响分析——每条关键报文的丢失、延迟、错值分别导致什么。对最高等级信号：时间触发机制或总线冗余进入候选方案，验证深度也要加码。这些约束在项目前期的通信矩阵评审就要落笔，后补的代价是重新走一遍影响分析。

约束之外的配套是流程：安全相关报文的每次变更都要过安全评审，失效模式分析随版本更新维护。功能安全给总线工程带来的最大改变，是把"报文"从技术对象升级为安全对象——每条高等级报文背后都有可追溯的分析链，这是与传统开发最大的方法论差异。

电磁兼容一侧的补充：整车级兼容试验与零部件级试验的覆盖面不同，通过零部件试验的部件在整车上仍可能超标——整车天线效应、线束耦合都是零部件阶段看不见的变量。因此总线设计的兼容余量要留到整车阶段验证，前期布局按最保守规范执行。

两条纪律合流成一句话：功能安全管逻辑正确，电磁兼容管物理纯净，两者共同兑现"在声称的时间内传递正确的信息"这条总线铁律。建议把7.1的网关寿命管理、本节的E2E机制与4.2的离线恢复连成一条线复习：三者分别是通信可靠性在架构层、语义层、链路层的表达，合起来才是完整的可靠通信答卷。

补一个常见问答：E2E保护会不会与链路层校验重复计费？不会——两者保护的对象不同，链路层校验管"线上传输的位"，E2E管"端到端的数据"，中间隔着网关缓存、内存拷贝与软件栈。两层并存是纵深防御，不是冗余浪费。

本节要点回顾

• 功能安全把通信问题翻译成三个数字：危害等级、发现时限、处置动作，ASIL越高要求越严。
• 链路层有三个盲区：时限、节点软错误、跨网路径，E2E保护逐一补齐。
• E2E的三指纹：计数跳号对应丢失，回绕异常对应重复，校验失败对应错值。
• EMC是双向纪律：不干扰别人靠布局与滤波，不被干扰靠双绞、端接与间距。
• 两套学科在现场联手：抗扰问题伪装成通信故障，辐射超标藏在总线谐波里。

至此整车与安全的框架完成。最后一章回到工程现场：这些设计如何被工具链实现、验证，并在软件定义汽车的时代继续演进。
