1.3 五步工作流实战
1.3 五步工作流实战
本节摘要：把前两节的零散动作收拢成五步节奏——参数梳理、几何与材料、物理场与边界、网格与求解、后处理与核查。铝板模型在本节升级为参数化模板，并用一次手算能量守恒校核结果的可信度。这五步将贯穿全册，是所有后续案例的固定骨架。
把流程收拢成五步
1.1 节走完全程用了十几个动作，1.2 节认识了这些动作各自的层。现在把它们编成固定节奏。为什么需要固定节奏？因为模型一大，随手乱做就会漏步骤：忘了给外表面加对流、忘了几何改完重建网格、算完不校核就写进报告。五步工作流是防漏清单，不是新知识。

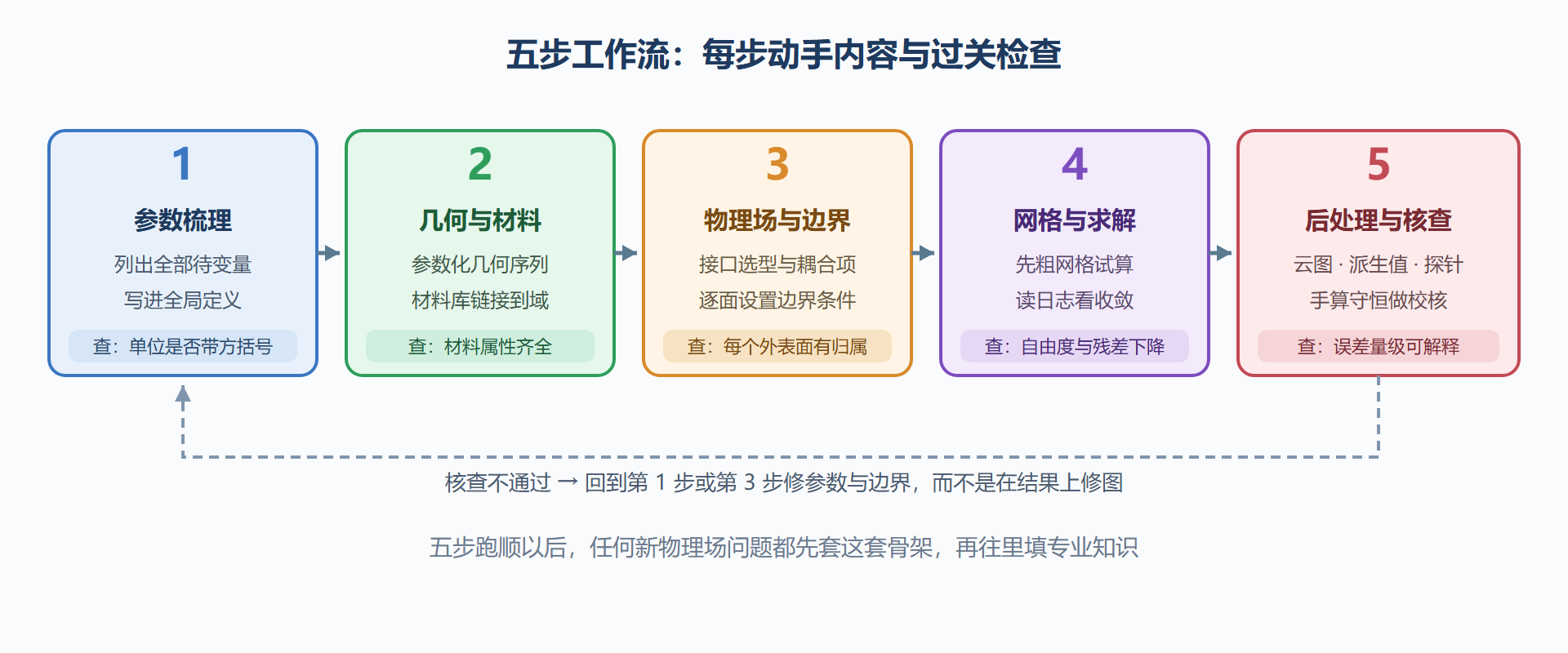

图：仿真工作流五步及检查点
第一步：参数梳理
打开 plate_v1，另存为 plate_v2。进全局定义，把 1.2 节那张参数表逐行敲进去：L0、W0、T0、T_hot、T_inf、h_air、A_top。这一步的关键动作不是录入，而是决策——判断哪些量将来会变。板厚会变吗？换热系数要不要试自然对流和强制风冷两档？现在多想一分钟，第 7 章做扫描时就少返工一小时。录入完点开任一参数行，把表达式列改成含引用的写法，比如板体积 V0 = L0W0T0，确认值列自动算出 12 000 mm³ 再继续。
第二步与第三步：把 1.1 的固定值换成参数引用
几何节点的宽度栏不再填 100[mm]，改填 L0；深度填 W0，高度填 T0，点全部构建。板面外观毫无变化——参数化的意义本来就不在当前这张图，而在下一次修改只需改参数表。材料不用动。物理场里，温度边界的 353.15[K] 换成 T_hot，对流热通量的换热系数换 h_air、外部温度换 T_inf。换完后做一个快速验证：把 T_hot 改成 100[degC]，点计算，顶面最高温应整体上移约 20 K；再改回 80[degC]。能这样"拨一下看反应"，说明参数链路接对了。
第四步：网格、求解与日志判读
参数化之后网格策略不变：物理场控制、常规尺寸。点计算，日志里自由度仍是 12 462 上下（几何没变）。顺手把单元尺寸改成"细化"再算一次，自由度涨到约 9 万，顶面最高温变化不到 0.001 K——这个"网格变了、答案没变"的现象，第 2.3 节会把它发展成正式的网格无关性验证流程。稳态求解的收敛判据默认是相对容差 0.001，日志里误差列逐行下降到最后满足判据即停；如果误差停在某个值不降反升，先记住现象，第 6 章专讲处理。
第五步：手算一次守恒，给结果签字
结果可信与否，先问守恒。手算这块板的对流散热功率：Q = h_air·A_top·(T_top − T_inf)。顶面温度几乎等于底面的 80 ℃，代入 h = 10、A = 0.006 m²，得 Q 约 3.6 W。再到软件里求值：结果→派生值→面积分，选顶面，表达式填 ht.ntflux（法向总热通量），求值结果应为 3.59 W 上下，与手算的偏差在千分位——模型在能量上自洽，可以签字。这个手算校核只需一分钟，却能拦住绝大多数"边界条件挂错面"的低级错误：如果你手算 3.6 W 而软件给出 36 W，几乎可以断定换热系数多挂了一倍面积或单位错了一档。
💡 写报告时把"手算校核"单独列一小节，评审人对一个数字比对十张云图更有信心。
五步之外再补一条元规则：每完成一轮五步，就存一个版本。建模是迭代过程，第三轮发现第一轮的边界假设要改是常态，没有版本分层的模型文件夹很快就会变成考古现场。文件名带序号与变更摘要（比如 plate_v2_h10 改换热系数），配合 1.2 节的参数快照导出，任何人都能在五分钟内回到任意历史状态。这个习惯在工作后会被项目规范强制要求，不如从第一个模型就练起来。
本节要点回顾
- 五步节奏：参数梳理 → 几何与材料 → 物理场与边界 → 网格与求解 → 后处理与核查，每步有明确的过关检查。
- 参数链路验证法：改一个参数、重算、观察响应方向，确认参数真正驱动了模型。
- 相对容差 0.001 是稳态求解的默认收敛判据，误差列不降要留痕并追查。
- 手算守恒校核（功率平衡、热阻串联）花一分钟，拦住挂错面、错单位一类的高发错误。
- 铝板模板 plate_v2 保存好：第 3 章的散热器案例与第 7 章的参数扫描都以它为起点。
五步工作流的常见卡点与跳过策略
五步工作流（参数定义→几何→物理场→网格→求解）在实际操作中并非线性推进——更多时候是在第 4 步发现几何有问题回到第 2 步，或在第 5 步发现物理场漏配回到第 3 步。这种回退是正常的，不是你操作错了。给初学者的两个建议：第一，把参数定义放在最前面不是因为参数最重要，而是因为参数化的几何和物理场可以让你在后续调整时只改数字不改几何——这是一次投入持续受益的做法。第二，求解器输出的日志要养成读的习惯——COMSOL 会在日志里明确告诉你"网格不够细""收敛困难"或"内存不足"，这些信息比界面上的红色错误提示详细得多。当你能把日志里的每一条消息都读懂时，你已经从新手升级为熟练用户了。
一个完整的稳态传热案例命令流
以一根铝杆的稳态传热为例，展示五步在实际操作中的顺序与间隔。参数：L杆长 0.1 m、截面积 1 cm²、热导率 200 W/(m·K)、一端 100 ℃、另一端对流 10 W/(m²·K) 环境 20 ℃。COMSOL 中的操作序列：参数表定义 5 个全局参数→几何画一个宽 0.01 m 高 0.01 m 长 0.1 m 的长方体→材料选铝→物理场加传热→左端温度 100 ℃、右端及侧面热通量 h*(T_ext-T)→网格物理场控制常规→稳态求解。解析解：热阻 R = L/(kA) = 0.1/(2000.0001) = 5 K/W，热流量 Q = (100-20)/5 = 16 W，右端温度由对流决定 T_right = 20 + Q/h/A = 20 + 16/(100.0001) ≈ 80 ℃。仿真得到的温度分布应与解析线性分布吻合——这个校验步骤不能省，它验证的是你的设置而非 COMSOL 的求解器。
补一个五步工作流中参数化的具体示范。第 1 步定义参数时，把所有可能需要调整的量都设成参数——比如散热器翅片数量 n_fin = 7、翅片厚度 t_fin = 2 mm、翅片高度 h_fin = 15 mm、基板厚度 t_base = 3 mm、热源功率 Q = 30 W。后续几何全部用这些参数的表达式（翅片长度用 L - 2*t_base 等），这样当你需要做参数化扫描（比如扫翅片数量从 5 到 15 看温度怎么变）时，只需在研究节点里加一个参数扫描，COMSOL 会自动为每个参数值生成几何并求解——这就是参数化的终极回报：一次建模，批量出结果。参数扫描的结果可以用 COMSOL 自带的表格绘图或导出到 Excel 做 B-Rate 分析——这在散热器优化设计的工程报告中是标准图表。
