本节摘要：参数化扫描把翅片数从 5 扫到 11，四组计算自动产出趋势表；优化模块再把翅片厚度交给算法，在质量约束下收敛到设计点。本节覆盖扫描与辅助扫描的分工、优化四件套的配置与收敛日志判读，并把"收益递减"的解读方法讲透。

参数化扫描：批量重算的正确姿势

第 1 章埋的参数先行习惯，本节收利息。散热器模型里 N_f、pitch、t_fin 全在全局定义里，扫描 therefore 只是研究层的事：右键"研究 1"→ 参数化扫描，添加参数名 N_f，值列表填 5 7 9 11（空格分隔即四个值；等差序列也可写 range(5,2,11)）。计算时软件对每个参数值完整走一遍"重建几何—重划网格—求解"的流水线，结果数据集自动带上参数列——派生值里做"全局求值"（最大值，表达式 T_max 对应的功率参数或直接选最高温度），表格里四行结果一目了然。

结果先亮出来再解读。翅片数扫描（pitch 固定 7.5 mm、h = 100、Q = 30 W）：5 片约 43.8 ℃，7 片 41.2 ℃，9 片 39.9 ℃，11 片 39.1 ℃。曲线形状是教科书级的收益递减：前段每加两片翅片降温一开尔文半，后段只有零点八；原因不难拆——翅片加多的同时每片分到的来流变少、翅片效率下降，对流面积的红利被摊薄。再看成本侧：翅片数线性堆材料、增重量，温度收益却在踩刹车。设计结论不在某个点而在权衡图上：若两开尔文温差值不值得两成增量质量由项目定，仿真把权衡的两条轴都递到你手上，拍板仍是设计者的活。

辅助扫描是参数化扫描的兄弟节点，分工记一条分界线：几何要变的用参数化扫描（重建几何、重划网格），几何不变只动物性、边界或频率的用辅助扫描（同一套网格连算多组，快得多）。频域研究底层就是辅助扫描的实现；材料温度扫描、换热系数敏感性分析全归它。扫描的组数要有成本意识：参数化扫描每组都重建几何，四组十分钟的事，四百组就要按 6.3 的内存与时长账重新规划——真到那个量级，该谈的就是扫描策略（粗扫定性、细扫定点）而不是硬扛。

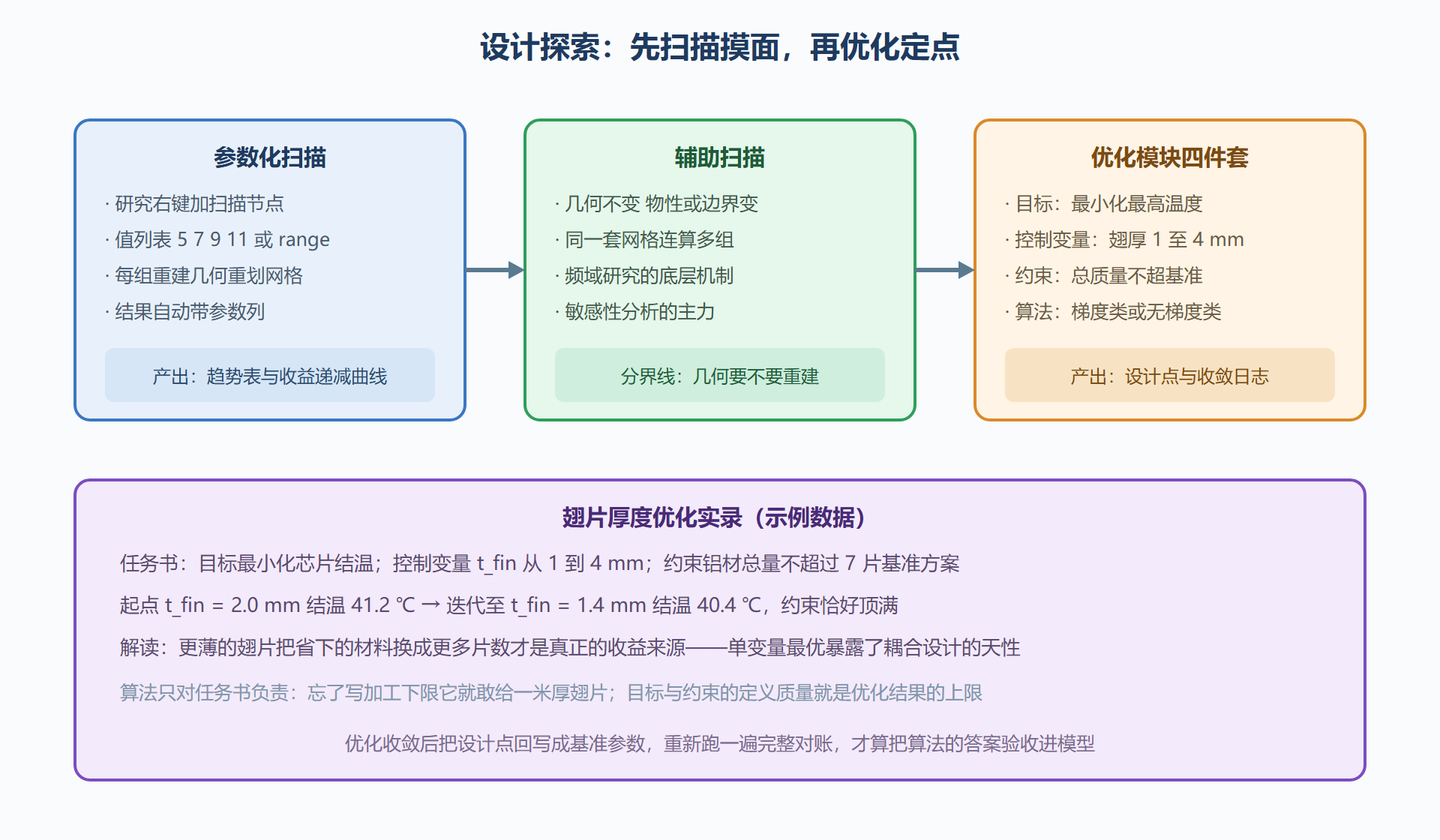

图：从参数扫描到优化的设计探索流水线

优化模块：四件套与一次实录

优化研究（需优化模块）在研究菜单里添加"优化"节点后开始配置四件套。目标函数：本案例最小化芯片结温，目标表达式引用派生值里的全局求值（或直接写 maxop 算子包住温度场）；控制变量：t_fin，上下界 1 到 4 mm，缩放因子留默认；约束：铝材体积不超过七片基准（体积分表达式乘密度即质量）；算法：梯度类方法（如 MMA 类）收敛快但依赖目标对参数的灵敏度计算，无梯度类（坐标搜索、蒙特卡洛类）皮实但算得多——单变量到三变量的几何优化，两类都绰绰有余。点计算后优化日志逐行滚动：每次迭代报告目标值、约束状态与步长，收敛判据满足即停。

实录数据照进判读：起点 t_fin = 2.0 mm、结温 41.2 ℃，算法迭代到 1.4 mm 收敛在 40.4 ℃，质量约束恰好顶满。温度只降零点八度，乍看不过瘾，但设计洞察藏在后面：约束卡住总量时，算法主动把翅片变薄，因为薄翅片在同等材料下能换来更高的翅片效率与更大的换热面积占比——单变量优化揭开了耦合设计的一角，多变量版本（厚度、翅距、高度同时放开）才是完全体，也把算量推高一个量级，老规矩：粗扫摸面、优化定点、验证收尾。优化收敛后务必把设计点回写成基准参数、重跑一次完整模型并对账，算法的答案要过你 3.3 节那套手算安检才算数。

本节要点回顾

• 参数化扫描三步：扫描节点、值列表、参数列结果表；每组重建几何重划网格是它的成本所在。
• 辅助扫描的分界线：几何不变才用它，频域与物性敏感性是主场。
• 扫描解读看权衡：翅片数 5 到 11 的收益递减曲线，把"最优"还原成多目标图上的一个点。
• 优化四件套：目标、控制变量、约束、算法；任务书的定义质量决定结果上限。
• 算法答案要验收：设计点回写参数、重跑模型、手算对账，三道手续不能省。

参数化扫描与优化的实战案例：散热器翅片间距优化。目标：找到使芯片温度最低的翅片间距。参数：翅片间距从 2 mm 到 10 mm，取 5 个值。设置：在参数化扫描节点中定义翅片间距的 5 个值，每个值自动更新几何（翅片数量随间距变化）、网格和求解。结果：温度 vs 间距的曲线通常呈 U 形——间距太小则翅片间流道被堵塞（对流面积利用率下降），间距太大则总翅片面积不足——最优间距在 U 形底部。这个案例展示了参数化扫描的核心价值：一次设置、批量运行、曲线化结果——比手动逐个修改和记录快十倍以上。参数化扫描的进阶用法是与优化模块结合：优化模块不需要你指定扫描点，它会自动在参数空间中搜索最优解（使用梯度-based 或无梯度算法），通常比均匀扫描更高效。但优化模块也有代价——它需要定义一个可微的目标函数，而且对初始猜测敏感。工程实践中通常先做粗扫描找到大致范围，再用优化模块精确定位——粗扫加精优的两步法是参数优化的标准流程。

补参数化扫描与优化模块的边界和陷阱。参数化扫描的一个常见陷阱是参数范围设置过大——把翅片间距从 0.1 mm 扫到 100 mm，其中 99% 的参数值对应的几何在物理上不合理（翅片重叠、间距小于网格尺寸），这些无效参数值的求解要么失败要么给出无意义的结果，浪费大量计算时间。正确的做法是先用工程常识或预实验确定参数的物理合理范围，再在合理范围内均匀取点扫描。优化的陷阱更加隐蔽：优化算法可能会找到一个"数学上最优但物理上不可实现"的解——比如把翅片厚度优化为 0.001 mm（理论上传热最好但制造不出来）。解决方法是在优化问题中加入制造约束（最小壁厚、最小圆角半径），把不可行的解排除在搜索空间之外。参数化扫描和优化都是强大的工具，但它们只能在你定义的搜索空间内找最优解——定义好搜索空间的边界和约束，是使用这些工具的前提而非后续步骤。

参数化扫描的一个高级应用是多参数联合扫描与响应面建模。单参数扫描只能告诉你单个参数的影响，但实际工程问题通常涉及多个参数的联合效应——比如散热器的翅片间距、翅片厚度和风速三个参数同时影响芯片温度。全因子扫描（每个参数取多个值的所有组合）的计算量是各参数取值数的乘积，三个参数各取五个值就要 125 次仿真——计算量可控时可以全扫，超出计算预算时需要用实验设计方法（DOE）选有代表性的参数组合。拉丁超立方采样是常用的 DOE 方法——它在参数空间中均匀撒点，用远少于全因子的采样数覆盖整个空间。采样完成后的仿真结果可以拟合响应面（多项式回归或高斯过程），响应面就是参数空间的连续近似——在响应面上做优化比在原始仿真上做优化快几个数量级。这种方法论的全名是"基于仿真的优化"，它是工程仿真的高级形态——从"验证一个设计"进化到"搜索最优设计"，也是仿真的最终价值所在。
