本节摘要："结果对不对"必须拆成两个问题：方程解得对不对（验证），方程本身选得对不对（确认）。本节给出四层证据链的搭建方法——解析解、基准算例、收敛性研究、实验对标——并用铜排热电偶对标完成一次含误差归因与参数校准的完整演练。

把"对不对"拆成两个问题

验证（Verification）与确认（Validation）的分离是仿真学科成熟的标志。验证问"你把方程解对了吗"——这是纯数值问题，网格够不够、步长稳不稳、离散误差多大，答案在软件与数学内部就能找到；确认问"你解的方程对吗"——接触热阻漏没漏、边界假设真不真、材料参数准不准，答案只能到实验里找。两者的证据不能互相替代：网格无关性做得再漂亮，救不了一个漏项的模型；实验对得再准，也可能只是两个错误恰好抵消。判断一份仿真报告可信度，先看它有没有把这两个问题分开回答。

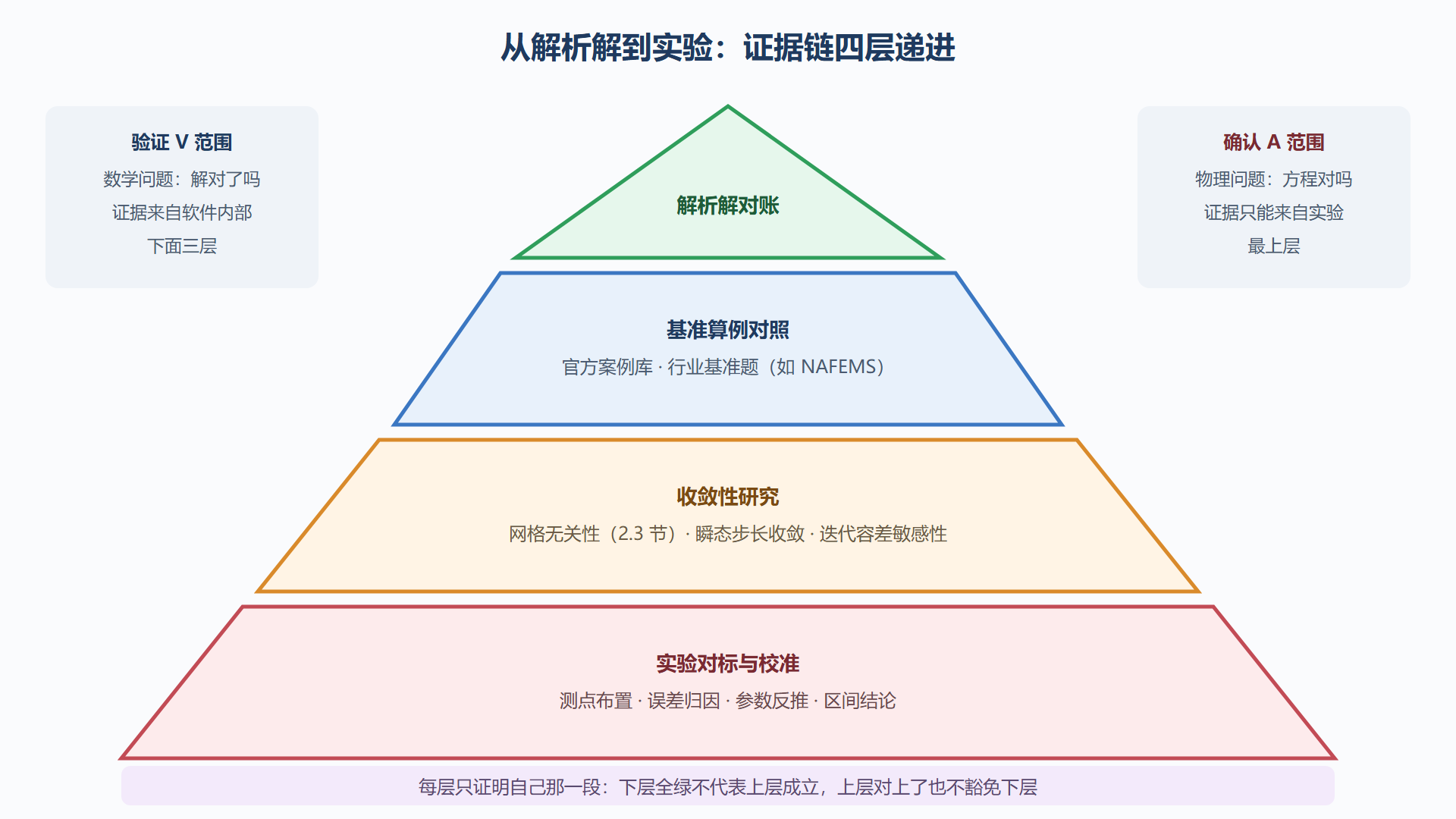

图：V&V 四层证据链

铜排实验对标：一次完整演练

实验室条件：同规格铜排通 1000 A 直流，环境 24.6 ℃（与仿真的 25 ℃ 差半度，后处理时修正），中段表面贴三支热电偶，稳定后读数温升分别为 26.8、27.5、29.1 K。仿真侧在对应位置放三个点求值（9.1 的点求值此时派上真用场，注意点求值是插值，测点坐标要按实际贴片位置输入而不是随手点），读出 27.9、28.2、28.5 K。逐点偏差：1.1、0.7、负 0.6 K，相对温升的偏差在百分之二到四之间——工程传热惯例以温升偏差小于百分之十为可信线、百分之五以内为优秀，这组对标落在优秀区。

偏差的归因比数字本身更重要，逐项过一遍。换热系数 h 是估计值，自然对流加辐射的等效值上下浮动三成很正常，它带来的温升偏差恰好在这个量级；热电偶贴片位置与仿真取点位置的毫米级错位，在温度梯度区会引入零点几开尔文；发射率取 0.8 而实测表面氧化程度存疑，贡献在小几成。三个来源全部对得上偏差量级，这次对标就从"数字碰巧接近"升级为"误差可解释、模型可信"——归因清单写进报告，比偏差百分比本身更有说服力。

校准与区间：从对标到预测

对标通过的下一步是校准：用实验反推拿不准的输入。手法是把 7.2 的优化模块反过来用——目标函数改成仿真与实验温升差的平方和，控制变量换成换热系数 h，跑一次优化，收敛在 h ≈ 8.6 W/(m²·K)。这个"等效换热系数"从此成为该构型、该工况的标定参数，同类设计直接引用，预测精度上一个台阶。校准的纪律同样明确：一个参数对标一次实验，校准值只许在标定范围内外推，拿它去算完全不同的几何就叫越权。

预测阶段把结论写成区间。h 按标定值上下浮动三成扫一遍（6.1 的辅助扫描五分钟），温升区间 25 到 31 K——报告结论写"标定工况温升 28 K，区间 25 至 31 K"，而不是孤零零一个 28。至此证据链四层齐备：解析解在 5.1 与 7.1 打过底，官方案例库核对过接口行为，网格无关性与步长收敛在 2.3 与 6.1 已存档，实验对标加校准在此收官。这份档案让铜排模型具备了参与工程决策的资格，也让 10.1 的项目管理规范有实料可写。

本节要点回顾

• V 与 A 分离：验证管数学（解对了吗），确认管物理（方程对吗），证据互不替代。
• 证据链四层递进：解析解打底、基准算例立柱、收敛性封顶、实验对标盖帽，每层管一段。
• 对标判读看温升相对偏差：百分之十可信线、百分之五优秀线；归因清单比百分比更重要。
• 校准用优化反推：目标换残差平方和、控制变量换待定系数；标定值只在标定范围内外推。
• 结论写区间：输入按不确定度扫一遍，输出以区间呈现，评审追问时进可攻退可守。

验证与确认（V&V）是仿真可信度的双支柱，两者的区别在于：验证（Verification）回答"方程解对了吗"——通过网格收敛性分析和解析解对比来确认数值方法没有引入错误；确认（Validation）回答"方程是对的吗"——通过与实验数据对比来确认物理模型假设是否正确。仿真的完整可信度需要两者兼备：只有验证没有确认，说明数值方法没问题但物理模型可能不完整；只有确认没有验证，即使碰巧和实验吻合也不知道是巧合还是方法正确。实践中的操作：验证做网格收敛性研究（三到四组不同密度的网格，看关键量是否收敛），确认做实验对比（在相同工况下测量实际温度或应力，与仿真结果对比，误差在目标范围内即通过）。确认的难点在于实验数据的获取成本和测量不确定性——温度测量的热电偶精度 ±1 ℃、位置偏差 ±1 mm 都会引入对比误差。处理方法是在对比报告中给出测量不确定性区间，判断仿真结果是否落在这个区间内——落在了就确认通过，没落在就要分析差异来源（模型假设、参数偏差还是实验误差）。

补一个验证确认的完整报告模板。一份合格的 V&V 报告包含七个部分：一、目的——验证什么物理模型、确认什么设计参数；二、方法——用什么工具（COMSOL 版本、物理场接口）、什么实验（设备、测量仪器、精度）；三、模型描述——几何简化说明、材料参数来源、边界条件列表；四、网格收敛——三到四组网格的关键结果对比表和收敛曲线；五、实验对比——仿真与实验的逐点对比表（误差和偏差方向）；六、参数灵敏度——对结果影响最大的两三个参数的敏感性分析；七、结论与适用范围——模型可信的条件和限制。报告的写作原则是"读者不需要重复你的仿真就能判断你的结果是否可信"——每个结论都有数据支撑、每个假设都有说明、每个误差都有来源分析。这份报告是仿真从学术练习变成工程决策依据的关键文件，也是知识传承的核心资产。
