7.2 工业通信协议栈：从现场总线到工业以太网

7.2 工业通信协议栈：从现场总线到工业以太网

本节摘要：工业通信的协议版图是三十年标准竞争的结果：现场总线家族占据仪表层，工业以太网自上而下渗透，OPC 与 OPC UA 扮演系统间的通用语。本节梳理各协议的定位、机理与共存格局，解释为什么"协议大战"打到最后是分层共存。

仪表层的两位老兵：HART 与 FF/PA

HART 不是总线，是叠加在 4 到 20 毫安电流环上的数字通道（3.2 节已述机理）。它的统治力来自零改造成本：模拟照旧、数字白送。全世界安装量以千万台计的智能变送器，绝大多数讲 HART。

基金会现场总线 H1（FF）与 PROFIBUS PA 是真正的现场总线：一段双绞线（31.25 千比特每秒）挂八到十六台设备，总线供电（两根线既是电源又是通信），支持本安。FF 的野心更大——不仅传测量值，还在总线上执行功能块（变送器内置 PID 块，控制下放到仪表），通信采用发布者/订阅者模型与链路活动调度器仲裁，保证报文时刻确定。PROFIBUS PA 走主从轮询，与 PROFIBUS DP 家族（快速 I/O 总线，速率可达 12 兆比特每秒）无缝衔接。两者的成绩单相似：石化、化工新建项目大量采用，但"总线段一台故障拖累一段"的运维顾虑让它没有完全取代传统 I/O——于是有了混合型 I/O（一块底板上传统通道、HART、总线段并存）的折中时代。

中坚：工业以太网的渗透

以太网从办公网向下渗透，改造为工业级的关键是三点：交换机全双工取代集线器共享冲突域（冲突与随机退场消失，确定性的最大障碍被拆除）、工业级硬件（宽温、冗余电源、 DIN 导轨安装）、协议层实时性增强。实时性增强分三档，正好对应不同应用的时间要求：

软实时（TCP/IP 之上）：普通以太网加 TCP/IP，响应毫秒到十毫秒级，满足操作层数据采集与多数监控场景。Modbus TCP 是这一档的代表——报文格式简单、实现门槛低，成为设备接入的事实通用语。

硬实时（栈内优化）：修改以太网协议栈的处理方式，典型如 PROFINET RT（跳过 TCP/IP 栈，直接以太网帧处理，周期可到毫秒与亚毫秒级）、EtherNet/IP（基于标准 TCP/IP 加 CIP 应用层）。

等时同步（交换机改造）：如 PROFINET IRT、EtherCAT，交换机硬件按时间片调度帧，抖动压到微秒级，满足运动控制（伺服多轴同步）的极端需求——DCS 的过程回路（百毫秒级）用不到这个档位，它是离散制造的领地。

时间敏感网络（TSN）是当前的热点方向：以标准化的方式在以太网上提供确定性调度与时间同步，让"标准以太网也能硬实时"。DCS 厂商的新一代控制网络普遍在向 TSN 靠拢，目标是终结专有协议与开放生态的长期拉锯（第十章再谈）。

系统间的通用语：OPC 与 OPC UA

协议林立，系统集成的痛点变成"N 种设备对 M 种应用，要做 N 乘 M 个接口"。OPC（最初的 OLE for Process Control）给出的解法是中间插一层标准接口：设备方提供 OPC 服务器暴露数据，应用方做 OPC 客户端取数，N 乘 M 塌缩成 N 加 M。经典 OPC 基于 Windows 的 COM 技术，功能强但平台受限。

OPC UA 是彻底重写：与平台无关（Windows、Linux、嵌入式通吃）、内置安全（认证、加密、审计）、信息建模能力（不只传数值，还传语义——这个点是什么、属于哪台设备、有什么约束）。OPC UA 成为 IT/OT 融合的标准通道：MES、数据平台、工业互联网应用统一经 OPC UA 从 DCS 取数，配套发布订阅（PubSub）模式支持云端场景。第五章 5.4 节的分区模型里，OPC UA 网关正是 DMZ 数据上浮的合法通道。

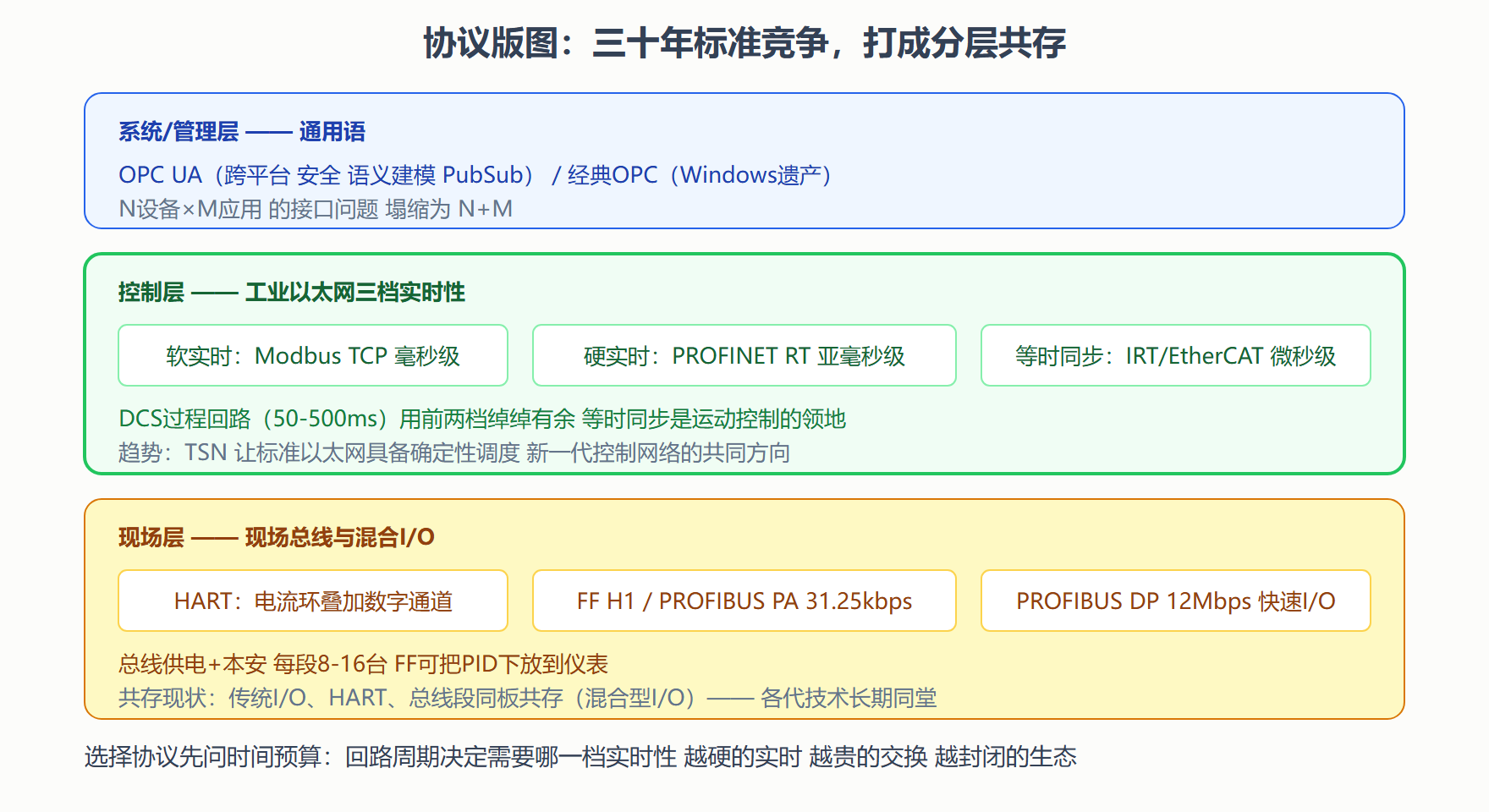

图：工业通信协议分层版图

为什么协议大战打成了共存

上世纪九十年代的"现场总线大战"（四十多种标准混战，FF 与 PROFIBUS 两强相争）最终没有产生独裁者，原因值得记取：不同应用的时间要求天差地别（本安仪表的毫安级供电约束与伺服同步的微秒级时间约束不可能用同一协议优雅满足）、既存装机量的迁移成本天文数字、厂商生态各有地盘。以太网的"统一"其实是分层分工后的统一——它统一了物理层与帧格式，实时性差异继续由上层协议分档实现。这个结局对选型的启示：没有最好的协议，只有匹配时间预算与生态约束的协议。

一张选型核对清单

接到集成需求时按序核对：一，时间预算是多少（监控秒级？回路毫秒级？伺服微秒级）——决定协议档位；二，既存设备讲什么——决定网关还是替换；三，本安与供电约束（现场层专属问题）；四，跨系统数据走 OPC UA（语义与安全都要）；五，厂商锁定程度与全生命周期备件策略。五问答完，协议选型基本收敛。

本节要点回顾

• 现场层：HART 以零改造成本统治存量，FF/PA 以总线供电与本安占据新建项目，混合型 I/O 是折中时代的主角
• 工业以太网三档：软实时（Modbus TCP）、硬实时（PROFINET RT 等）、等时同步（微秒级，运动控制领地）；DCS 过程回路前两档足够
• TSN 正把确定性带进标准以太网，是控制网络的统一方向
• OPC UA 是 IT/OT 融合的通用语：跨平台、安全、语义建模、PubSub
• 共存格局的根源是时间要求差异、迁移成本与厂商生态；选型先问时间预算，再问既存与约束

协议讲完，下一节专门攻"实时性"这个硬核概念——确定、抖动、时间同步，把口语变成参数。

协议选型的决策因素

工业通信协议的选型不是技术优劣题而是生态匹配题，四个决策因素。因素一，现有设备生态：现场已有的智能设备支持什么协议（HART 表加 HART 多路器，FF 表配 FF 卡件），改造项目的选型常被存量设备锁定。因素二，控制要求：控制回路下到现场（FF 的现场控制能力）还是留在控制器（PROFIBUS DP 的主从模式更直接）——控制位置决定协议的实时性需求。因素三，厂商与工具链：所选 DCS 对哪些协议有原生支持与成熟组态工具（第三方协议的集成成本常被低估）。因素四，未来扩展：设备管理信息（EDDL、FDT/DTM）与资产管理的需要——现代项目的选型越来越看"设备管理信息能不能进来"而不仅是控制数据。四个因素权重因项目而异，但共同的反模式是明确的：为了"最新"选一个生态未成熟的协议，或为了"统一"强推一种协议覆盖所有场景——协议选型的成熟做法是分域匹配（现场层用总线、控制层用以太网、管理层用 OP C UA），让每层用最合适的语言。
