6.1 工程师站与组态流程

6.1 工程师站与组态流程

本节摘要：组态是 DCS 的"开发方式"——不写代码，而是配置：配硬件、建位号、连功能块、做画面、下装运行。本节走完组态的完整流程，讲清位号数据库的单一数据源原则、编译下装的检查机理、在线修改为何不扰动运行，以及组态版本管理的最小纪律。

组态是动词，也是名词

"组态"在 DCS 语境里既是动作也是产物。作为动作，它指把一套标准化构件配置成特定装置的控制方案；作为产物，它指这份配置本身（"把组态下装到二号控制器"）。与传统编程的区别值得细品：编程是创造逻辑，组态是装配逻辑——PID、滤波、选择器、计时器都是现成功能块，工程师做的是选块、连线、设参数。这个装配式范式换来三样好处：错误面小（标准块经过千锤百炼）、门槛低（工艺工程师也能参与）、可审计（每个参数有出处）。

代价是灵活性受限——标准块覆盖不到的逻辑仍要写自定义代码（6.2 节的结构化文本），而自定义代码正是组态审查中最需要盯的部分。

组态流程五步走

**第一步 硬件组态。**在组态工具里把系统按实际机柜搭一遍：控制器的型号与冗余关系、机架槽位上的 I/O 模块类型、网络节点地址。硬件组态与物理接线必须一致，通道地址对不上，信号就进错位号——这是投运前核对的重点。

第二步 位号数据库。为每个测点与操作点建位号：名称（遵循位号命名规范，如 TI-101 表示一区温度指示第 101 点）、量程、工程单位、信号类型、报警限值、滤波时间。这一步确立了全系统的单一数据源原则：位号、量程、报警限只在数据库里定义一次，控制方案引用它、画面显示它、历史站归档它、报警系统监视它——改一处，处处生效。违反这条原则（画面上手工写死一个数）的组态，日后必然出现"画面显示与数据库不一致"的经典事故。

**第三步 控制组态。**从功能块库拖块、连线、设参数，搭出控制方案：单回路、串级、前馈，以及联锁逻辑。第四章的所有结构，在这一步变成图纸上（屏幕上）的块与线。组态工具会做一致性检查：数据类型匹配、执行顺序无环、位号引用有效。

**第四步 画面组态。**按三层画面体系（6.3 节展开）绘制操作画面，画面元素与位号数据库关联——数字显示绑定测量位号，操作面板绑定回路位号，全部动态链接，不存在手工数据。

第五步 编译与下装。组态经编译生成目标控制器的运行代码与操作站的运行数据，经检查后下装。下装分全下装（初次投运或大版本，控制器需停止控制任务）与在线下装（运行中增量更新，控制器不中断控制）。

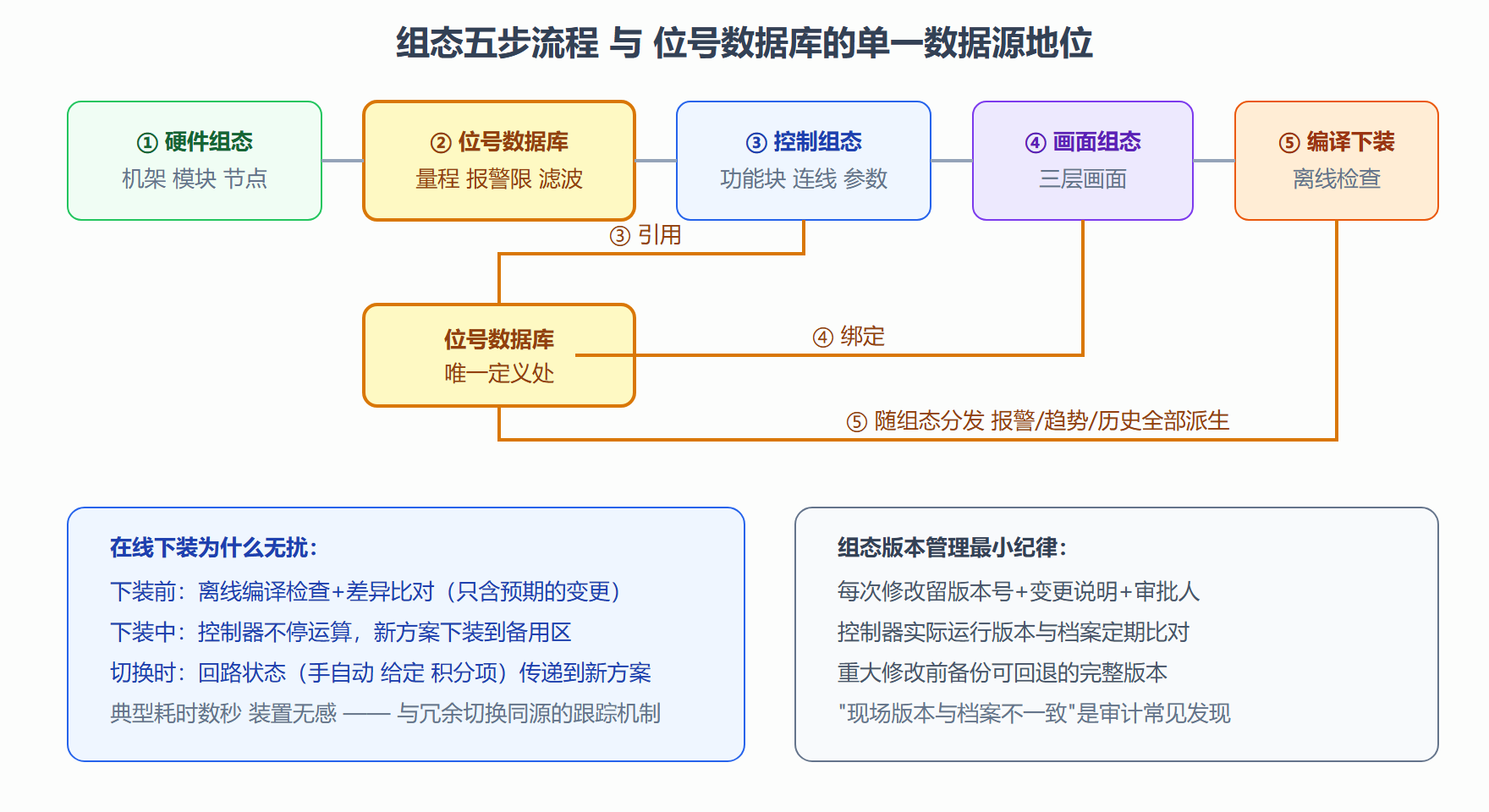

图：组态流程与单一数据源

在线下装：不停机改逻辑的底气

投产后改控制方案不可避免（负荷调整、工艺优化），而装置不能停。在线下装的机理与第五章的热备切换同源：新方案编译后下装到控制器的备用存储区，控制器在周期间隙原子性地切换执行——旧方案最后一个周期的输出状态（手自动、给定值、积分累积）被传递到新方案的对应块，下一周期无缝续跑。前提是下装前的差异比对必须过目：工具列出本次变更影响的每一个位号与功能块，工程师确认"变更范围与审批一致"才执行。在线下装是便利也是风险通道——第五章的权限纪律在这里落地：谁能下装、谁审批、事后如何追溯，三者缺一不可。

工程师站：权限最高的那台机器

工程师站承载组态工具与全系统数据库镜像，是权限最高的节点，也因此是管理最严的节点：与操作员站物理分区或严格权限隔离、介质受控（5.4 节）、操作全程留痕。一个成熟装置的工程师站管理有个朴素检验：任意抽查一条控制逻辑，五分钟内能拿出"当前版本、上次修改时间、修改人、审批记录"四项档案。拿不出来，说明版本纪律已经失守，整改优先级应该高于任何新功能开发。

本节要点回顾

• 组态即装配：选块、连线、设参数，错误面小、门槛低、可审计；超出标准块的自定义代码是审查重点
• 五步流程：硬件组态、位号数据库、控制组态、画面组态、编译下装
• 单一数据源：位号量程报警限只在数据库定义一次，画面报警趋势全部派生；手工写死数据必留隐患
• 在线下装无扰：备用区原子切换、回路状态传递，与冗余切换同源；差异比对是安全闸门
• 版本纪律四件套：版本号、变更说明、审批人、运行版本定期比对

流程有了，方案用什么"语言"写？下一节讲 IEC 61131-3 五种编程语言。

在线下装的类型与风险分级

组态修改下线的风险分级是 DCS 变更管理的核心技能。按影响范围分三级：一级，参数修改（改 PID 参数、报警限）——多数平台支持即时生效，风险低但也要记录（参数漂移的累积效应）；二级，增加回路或画面——需要下装组态，通常可以在线增补（不影响现有回路运行），风险中；三级，修改现有控制逻辑或控制器重启级下装——必须安排在工艺允许的窗口，做影响分析（该控制器上有多少回路、联锁，下装期间它们的状态），必要时把相关回路切手动并通知操作员盯守。三级下装的完整流程：变更申请（写清内容与影响）→ 组态与离线测试 → FAT 或仿真验证 → 审批 → 选择窗口下装 → 验证（每个受影响回路确认正常）→ 文档更新。分级管理的精神：把"改 DCS"从工程师的个人行为变成有风险等级、有审批层级、有验证闭环的组织流程——DCS 的在线修改能力越强，越需要强的变更纪律来驾驭它。

补工程师站的管理要点，它是最容易被忽视的安全与质量节点。账号管理：工程师站的账号按角色分（组态权限、下装权限、只读浏览），杜绝共享账号——下装记录无法追责到人的项目，变更管理形同虚设。站点物理位置：工程师站放在受控区域（上锁的工程师室），现场任意接入的笔记本是重大隐患（未经防毒检查的电脑直连控制网是病毒进入的经典路径）。组态备份的制度：每次下装前后自动备份，备份保留版本历史并能一键回退——回退能力的实战价值在"下装后发现逻辑错误"的时刻，一键回退五分钟修复，无回退则现场手改数小时。厂商工具的版本控制：组态工具版本与控制器固件版本要匹配（跨版本下装的风险要评估），升级窗口管理。工程师站是"DCS 的大脑入口"，它的管理松一寸，全系统的变更纪律就松一尺。
