9.1 工程生命周期与项目管理

9.1 工程生命周期与项目管理

本节摘要：DCS 工程是设计、采购、组态、测试、安装、调试多专业交汇的项目，失控的根源几乎都是"阶段产物不合格就进入下一阶段"。本节讲生命周期的六个阶段、各阶段的关键产物与验证关卡，重点解释 FAT 与 SAT 两道工厂/现场验收为什么都不能省。

六个阶段与各自的关卡

**阶段一 设计。**输入是工艺包与管道仪表流程图，产出 I/O 清单（位号、类型、量程、报警限）、控制方案说明（第四章的全部结构在此成文）、联锁逻辑表（安全要求规格书）、机柜布置与网络设计。关卡：设计评审——工艺、自控、安全三方逐张图纸会审，I/O 清单的版本号从这里开始受控。设计阶段的错误（一个量程写错）在投运后发现，返工跨越整个链条；在设计评审中消灭，成本几乎为零。

**阶段二 组态与集成。**按 6.1 节的组态流程完成系统搭建，随后进入 FAT（工厂验收测试）：在厂商的车间里，整套系统按合同清单组装完毕，逐项测试——硬件配置核对、控制方案逐回路审查（对照逻辑图）、画面与报警逐点核对、冗余切换试验（拔卡、断电、断网）、供电与接地测试。FAT 是把问题挡在现场安装之前的最后一道大坝：车间里发现组态错误，改完重测半天；装置中交后才发现，牵动的是整个调试计划。

**阶段三 现场安装。**机柜就位（第三章的机柜间工程）、桥架敷设、现场仪表安装、电缆敷设与接线。关卡：接线核对——按接线图逐根对线，电缆两端标识齐全。这阶段的工作量最大、技术含量最低、出错率最高，管理手段朴素而有效：对线记录单、完成一段签认一段。

**阶段四 冷态调试。**系统上电、网络通信建立、I/O 通道逐点测试（下一节展开）。关卡：回路测试通过率——所有回路三查（点对点、量程、方向）完成并留记录。

**阶段五 热态联调。**与工艺设备联动试车：电机试转、阀门联动、联锁保护试验（配合 SIS 逐条验证动作）、模拟物料运行（水联运）。关卡：联锁保护试验记录——每条安全功能实际触发、实际动作、时标留档。

**阶段六 投运与考核。**引料升温，逐回路投自动，装置进入考核期（性能验收：产能、能耗、平稳率对照保证值），最终移交完整档案。关卡：性能考核与档案移交——组态最终版、回路档案、联锁试验记录、操作维护手册，一样不能少。

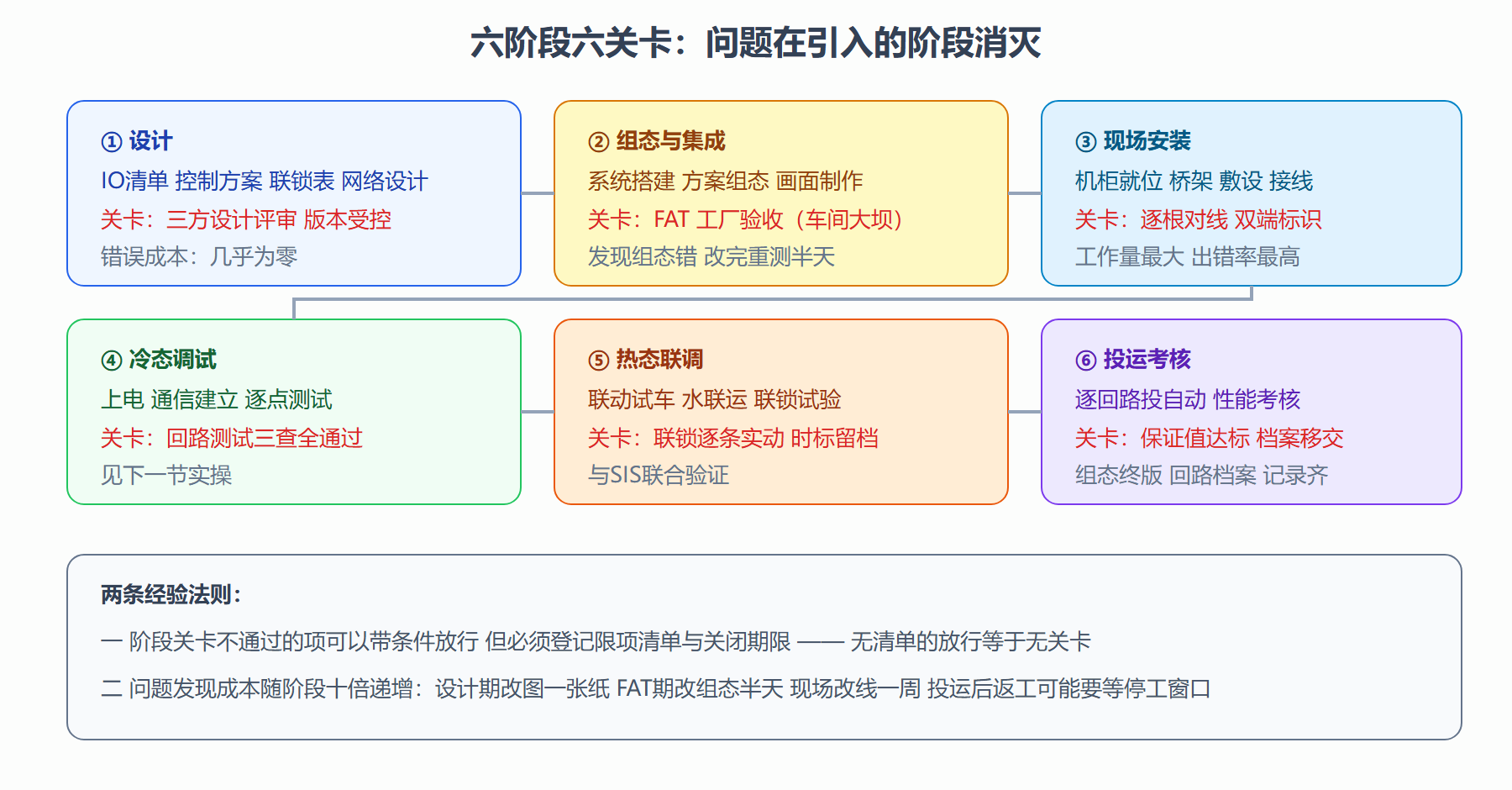

图：DCS 工程生命周期阶段与关卡

FAT 与 SAT：为什么两个都要

FAT 在厂商车间测系统本身：硬件齐全性、组态正确性、冗余切换、画面报警。SAT（现场验收测试）在装置现场测"系统加现场"：通道与现场仪表的匹配、接地与干扰环境下的稳定性、与其他系统（SIS、机组 PLC、MES）的接口实联。两者不可互替——FAT 通过的系统在现场照样可能因接线错误、接地干扰、接口协议参数不匹配而问题百出。项目时间紧时最容易砍的就是这两道测试，砍掉的每一小时测试，都会以数倍的调试加班偿还。

项目管理的三个抓手

界面管理：DCS 项目与土建、工艺管道、电气、仪表安装的界面清单（谁提供什么、到哪个接口）要书面化——机柜间的空调谁供电、现场仪表到端子箱的电缆谁敷，含糊的界面在工期尾段全部变成扯皮。变更管理：设计变更走流程（申请、评估影响、审批、版本更新），I/O 清单的每一次增删都要反映到组态与档案。文档同步：调试过程中的每处在线修改（参数、逻辑）当天回写组态档案——第九章的档案移交关卡是否轻松，取决于日常文档纪律，而非收尾冲刺。

⚠️ 高频事故模式：工期压缩时砍 FAT、砍回路测试细节，寄望"投运时再调"。投运期的装置带着物料、带着联锁、操作员高度紧张，此时调试的任何失误都直接面对工艺后果。调试工作前移（FAT 多测一天，现场少熬三夜）是被反复验证的规律。

本节要点回顾

• 六阶段六关卡：设计评审、FAT、接线核对、回路测试、联锁试验、性能考核与档案移交
• FAT 测系统、SAT 测系统加现场，两者不可互替，工期再紧也不砍
• 问题成本十倍递增：阶段关卡的意义是把问题挡在引入阶段
• 带条件放行要有清单：限项登记加关闭期限，无清单的放行等于无关卡
• 项目管理三抓手：界面清单书面化、变更走流程、文档当日回写

地图在手，下一节进入最关键的关卡实操——回路测试与投运调试。

项目各阶段的人力与角色配置

DCS 项目的角色配置随阶段变化，给一张人员投入曲线。设计阶段：系统工程师主导（I/O 清单、系统配置、规格书），工艺与仪表工程师配合——核心 2-3 人。组态阶段：组态工程师 2-4 人并行（策略组态与画面组态可分工），是人力高峰之一。FAT 阶段：全员参与（组态、工艺、操作员代表——操作员早参与早发现问题）。现场安装：仪表施工队为主，DCS 工程师做指导与点检。调试阶段：第二个人力高峰——系统工程师加工艺工程师加操作员的三方联合作业（回路整定需要三方在场）。开车阶段：全员待命加厂商支持。团队配置的两个提醒：其一，操作员代表要从 FAT 就介入——操作员的画面使用习惯问题在 FAT 改成本极低，投产后改就是事故风险；其二，业主方的仪表工程师全程跟项目——把厂商知识转成自有能力，五年后的运维独立性取决于这个环节的成色。人力曲线的形状是"双峰"——组态峰与调试峰，采购与安装是低谷；用曲线管理外包与自有人员的配置，是项目成本控制的抓手。

补变更管理的完整生命周期。DCS 投用后的每一次变更（改参数、改逻辑、加回路）都要走闭环流程：申请（写清原因、内容、影响分析——影响哪些回路联锁、需要什么窗口）→ 评估（仪表加工艺加操作三方会签）→ 实施（按窗口执行，带备份）→ 验证（受影响回路的确认记录）→ 文档更新（图纸与组态版本同步）。闭环的数字化工具：用电子变更管理（MOC 系统）替代纸质单，让变更的历史可查询（某个回路为什么在去年改成这个参数——五年后审计时能找到答案）。变更管理失效的代价案例：某装置事故调查发现，联锁定值在两年前被"临时"修改后从未恢复——没有闭环的变更，会以随机的时间间隔变成事故的伏笔。变更管理的成熟度，是衡量一个工厂自控管理水平的单指标最优代理变量——它比任何一次考核都更能预测未来的安全与稳定表现。
