6.2 解决收敛问题的策略
本节摘要：收敛排查有明确的先后顺序：先确认电路合法，再给初值，再放迭代预算，最后启用步进类重武器。本节给出完整的决策树、每个手段的调参写法与代价，并用运放开环工作点与开关电源两个案例把配方走一遍。
排查顺序：从便宜到昂贵
所有手段都有代价，排序原则是便宜的先来。第一层电路检查不花任何仿真时间；第二层初值注入只影响起点；第三层迭代预算只增加少量时间；第四层步进类手段会把一次仿真变成十次，是最后的选择。跳层乱试的最坏结局是：问题被某个昂贵手段"碰巧"盖住，根因还埋着，下次换个电路又炸。
第一层的三件事：每个节点都有直流通路到地；没有理想源互相顶牛；模型参数对得上手册数量级。第二层用 .NODESET 给关键节点指定猜测电压，帮迭代找对起跑线——最值得设的是高阻抗节点与反馈环内的节点。第三层一行搞定：
* 放宽预算的第一配方 .OPTIONS ITL1=500 ITL4=50 RELTOL=1e-2
ITL1 管直流迭代上限、ITL4 管瞬态步内上限，RELTOL 暂时放宽到百分之一降低每步难度——先让仿真跑起来，拿到结果后再收紧复核（这正是 6.3 节的验证课）。

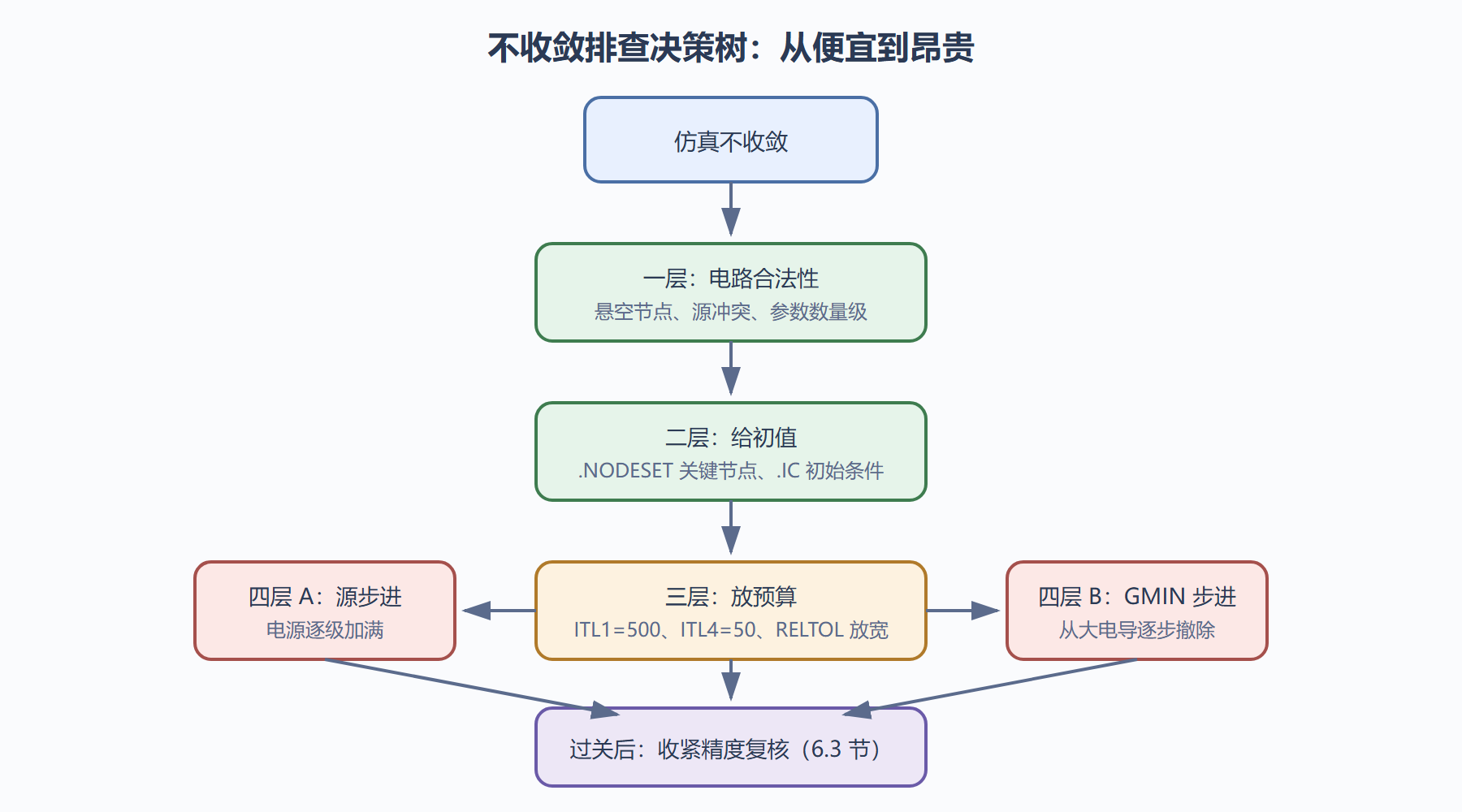

图：收敛问题排查决策树
重武器：步进类手段的原理与写法
第三层还不奏效，说明牛顿法从任何"静态起点"都爬不进解的吸引域。步进类手段换了个思路：把问题拆成一串更容易的问题。源步进把所有独立源按比例从接近零逐级加到全值——源很小时电路近似线性，牛顿法轻松收敛，每级的解作为下一级的初值，一棒一棒传到全压。GMIN 步进反其道而行：先在每个 PN 结上并联一个很大的电导，把非线性"压平"到近似线性，收敛后逐级撤除。两者哲学相同：先易后难、逐级过渡。
商业仿真器把这些做成了选项，写作方式大同小异：
* HSPICE 风格：启用步进辅助 .OPTIONS SRCSTEPS=20 GMINSTEPS=20
含义是源分二十级加满、GMIN 分二十级撤除。开源的 ngspice 在现代版本里默认内置了这两类自动辅助，遇到难电路时会自动启用并在输出里留痕——所以同样的网表，有人报错有人通过时，先确认双方的仿真器版本与选项差异，这比怀疑电路更有产出。
两个案例走一遍决策树
**案例一：运放开环工作点失败。**高增益运放开环时，输出不是顶到正轨就是摁到负轨，牛顿法在两个极端之间震荡。按树走：电路合法没问题；二层上 .NODESET V(out)=2.5 把输出按在半供电附近，迭代立刻收敛。一句初值省下半小时。
.NODESET V(out)=2.5 .OP
**案例二：开关电源瞬态报 Timestep too small。**边沿过陡是典型根因。三层配方：ITL4 提到五十、RELTOL 放到百分之一先跑通；再加两条针对性选项——METHOD=GEAR 压住开关振铃，CSHUNT 给每个节点并一小电容（如一飞法）柔化数值尖峰。四项组合后绝大多数变换器都能过；仍不过就该回头检查 MOSFET 模型的开关速度参数是否与真实器件一致——把理想器件换成太快的模型，等于亲手制造数值悬崖。
💡 配方可以抄，顺序不能乱。调试收敛时每改一项就重跑一次并记录，改动超过两项再出问题，你就不知道该回退哪一项了。收敛调试是实验科学，一次只动一个变量。
本节要点回顾
- 四层顺序：电路检查、初值注入、预算放宽、步进重武器，逐层升级不跳步。
- 初值最划算：.NODESET 一句话解决的高增益与正反馈难题，胜过任何参数。
- 步进的哲学：源步进逐级加压、GMIN 步进逐级撤除，都是"先易后难"的接力。
- 一次改一处：每项修改独立验证并记录，混着改等于放弃定位能力。
收敛只保证"算出了一个解"，不保证"这个解精确"。下一节用三重对照法给结果做体检。
问题：初值给多少合适，有什么规律
给"你认为电路大概会在的电位"。数字电路给半供电或逻辑摆幅中点，运放输出给半供电，基准源给它的目标值。规律只有一条：初值的作用是把迭代搬进正确解的吸引域，量级对了就有用，精确到毫伏没必要。给不准也没关系——试两个明显不同的初值，结果一致反而多了一层验证。
问题：放宽 RELTOL 会不会把真问题藏起来
会，这是它作为"临时手段"的原因。容差放宽后，一些本该精细求解的区域被粗略跳过，读数的不确定度随之放大。所以正确的用法是两段式：放宽让仿真先跑通，确认电路行为的大方向，然后立刻收紧回默认或更严重跑，对比读数。若收紧后结论不变，临时手段功德圆满；若结论反转，说明电路处在数值敏感区，需要回到电路层面找病根。
问题：什么信号在什么场景下不收敛是"正常的"
极端陡峭的时钟、纳秒级开关的功率级、含正反馈锁存的电路，本来就处在数值难度的第一梯队，遇到困难不代表你做错了什么。判断标准是相对的：同类电路、同类工况，别人能收敛而你反复失败，才值得怀疑自己的网表或模型。反过来，把正常现象当成自己的失误反复重写网表，是新手常见的内耗，认清这一点能省下大量情绪成本。
问题：调试收敛时怎么记录才不乱
每次修改只动一个参数，跑完立刻记录三件事：改了什么、结果如何变化、当前假设是什么。这个纪律的价值在回退时刻显现：连续改动后出问题时，你可以按记录逐项回退定位，而不是全部推倒重来。收敛调试本质上是一系列对照实验，实验记录的纪律直接决定调试的速度上限。
两个反模式
提醒两个高频反模式。其一，"参数轰炸"：把 ITL、容差、步长、方法一口气全改，碰巧通过了，但没人知道是哪一项起效，下次换电路全靠重新轰炸——效率极低且学不到东西。其二，"迷信魔法数字"：网上抄来的某组选项在特定电路里有效，就被当成万能药到处贴，实际上不同电路的病根不同，贴错药方轻则无效重则掩盖问题。解药都是同一个：理解每个参数的机理，按决策树顺序动手。
问题：换仿真器能解决收敛问题吗
偶尔能，但别指望。不同内核的默认容差、迭代策略与自动步进能力不同，某些"疑难"在另一款工具里确实直接通过。可如果电路存在结构性问题——悬空节点、参数矛盾——换谁都会失败。专业用法是：先在本工具内走完决策树，确认无解可查时，再换内核做交叉验证；把换工具当第一反应，等于放弃了理解问题的机会。
