7.2 Custom Function：在图里写 HLSL

7.2 Custom Function：在图里写 HLSL

本节摘要：Custom Function 节点允许在图里嵌入一段手写 HLSL 函数，专治节点拼不出的数学：矩阵运算、循环迭代、引擎未暴露的接口。本节讲两种代码供给模式的取舍，给出一个可直接抄用的最小实现，并回答"图和手写着色器到底是什么关系"。

节点图的边界在哪里

节点搜索框里躺着几百个节点，但图形学的数学远不止这些。举三个真实场景：把一组 UV 坐标绕中心旋转任意角度（矩阵乘法，节点能拼但二十个起步）；对噪声做三次八度叠加（同样的结构复制三遍，改起来三处同步）；调用引擎内置的雾颜色接口（没有现成节点暴露）。这些场景的共同点是：逻辑清楚但节点表达笨重——恰恰是代码最擅长的事。

Custom Function 节点就是这个口子：你在节点里声明输入口与输出口，函数体用 HLSL 写，编译时函数体被原样并进生成的着色器。图的优点（连线直观、参数暴露方便）和代码的优点（表达力、紧凑）在同一张图里各得其所。

两种代码供给模式

节点检查器里的 Source 下拉有两个选项，取舍明确。

String 模式：函数体直接写在节点的文本框里。优点是所见即所得、便于分享（发一个节点截图别人就能复现）；缺点是没语法高亮、改动历史没有版本管理。适合短函数（十行以内）与教学演示。

File 模式：函数体放在一个 HLSL 文本资产里，节点引用它。优点是可以用任何编辑器写（带高亮）、可以被多张图共享、能进版本管理；缺点是多一个资产要管理。适合正式项目与稍长的函数。项目实践的建议：先 String 后 File——原型期用 String 快速验证，定型了迁到 File 收进项目的着色器库目录。

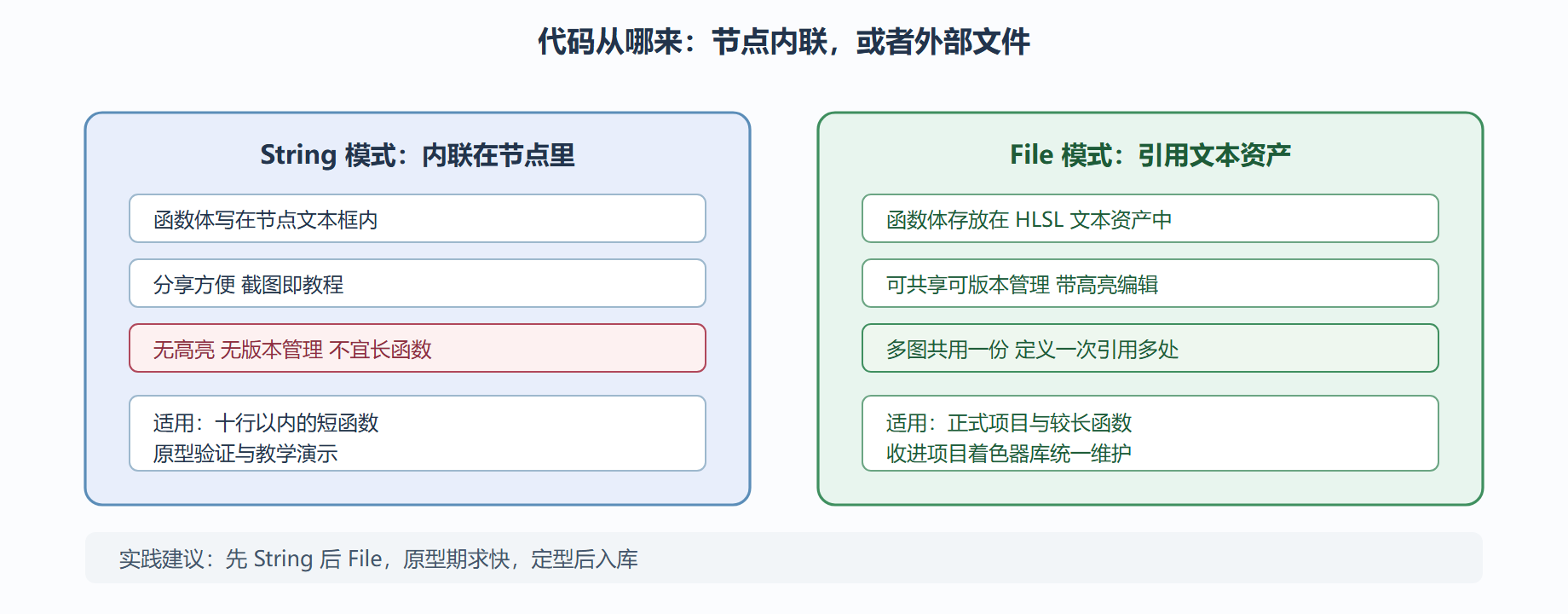

图：Custom Function 两种供给模式与适用边界

最小实现：UV 旋转函数

把"UV 绕中心旋转"做成 Custom Function，这段代码可以直接抄用。节点上先定义接口：输入口 UV（Vector2）、Center（Vector2）、Angle（Vector1，弧度）；输出口 RotatedUV（Vector2）。选 String 模式，函数体如下：

// 输入输出结构名固定为 NodesInterface，字段名与节点端口一致
void RotateUV_float(float2 UV, float2 Center, float Angle, out float2 RotatedUV)
{
    // 平移到以中心为原点
    float2 local = UV - Center;
    // 二维旋转矩阵乘法：同一个旋转角对两个分量各乘一次
    float s = sin(Angle);
    float c = cos(Angle);
    float2 rotated;
    rotated.x = local.x * c - local.y * s;
    rotated.y = local.x * s + local.y * c;
    // 平移回原坐标系
    RotatedUV = rotated + Center;
}
​

三个写法要点。要点一：函数名后缀 _float 表示单精度版本，这是 Shader Graph 的约定，漏写后缀会报"找不到函数"。要点二：参数顺序必须与端口声明顺序一致，输出口用 out 关键字——这就是端口接线背后的函数签名。要点三：结构体名与约定写法随版本可能微调，报错时优先检查签名格式而非算法本身。

接进图里验证：UV 节点接 UV 口，Vector2 (0.5, 0.5) 接 Center，2.2 节的滑条属性接 Angle，输出接 4.3 节滚动链的 UV 输入。保存后拖角度滑条，贴图绕中心旋转——节点要拼二十步的事，八行代码完事。

图与代码的真实关系

借这个节点把认知收拢：Shader Graph 生成 HLSL（1.4 节），Custom Function 把你手写的 HLSL 并进去，Sub Graph 把常用结构抽成组件——三者是同一套语言之上的不同抽象层级。所以"学 Shader Graph 要不要学 HLSL"的答案是分阶段的：入门期不需要（本册前六章的证明）；进阶期要能"读懂"（看报错、改 Custom Function）；专业期的技术美术需要"能写"——那时的收获是你可以把任何图形学论文里的公式直接落进节点图。两套能力不是替代关系，是互补关系：图管组织，代码管表达。

⚠️ Custom Function 的调试与普通代码一样：编译错误在检查器窗口看报错行，运行错误靠把中间输出临时接到 Base Color 看颜色（调试输出的土办法，第 8 章还会正式介绍）。另外注意平台差异：某些 HLSL 指令在移动端 GPU 上行为不同，函数里避免依赖未定义行为。

从 String 迁移到 File 的操作

定型后的迁移三步：新建 Text Asset（项目窗口右键创建文本资产，扩展名用 hlsl），把 String 里的函数体原样粘贴进去；Custom Function 节点的 Source 切到 File 并指定该资产；保存验证预览不变。迁移后有一个易漏点：File 模式下改了文本资产内容，引用它的图不会自动重编译，需要在图里触发一次保存——"改了代码没反应"时先想到这一条。

问题：函数在编辑器里正常，真机上结果不对？

平台差异类问题，按频率查三个点。第一查精度：手机 GPU 默认用半精度浮点，函数里的大数值运算（坐标乘大系数再相减）可能丢精度，关键计算可显式声明高精度。第二查指令支持：个别 HLSL 函数在移动端有等效实现差异（如部分三角与平滑函数），输出在边界值处偏差。第三查未初始化输出：out 参数所有分支都必须赋值，桌面端可能侥幸通过，移动端必出错。三个点都排除后再怀疑逻辑本身——九成真机差异出在精度。

Custom Function 的团队规范

代码进图后，审图成本转移给了读者，规范变得重要。三条最低要求：函数头注释写清输入输出的语义与单位（角度是弧度还是度）；命名与图里的属性名对齐（图里叫 Angle 代码里就别叫 rot）；函数保持单一职责（一个函数做一件事，组合交给连线）。这三条的成本是每段代码多两行注释，收益是半年后任何同事打开这张图都能维护——图的可读性纪律从节点延伸到代码，标准不变。

本节要点回顾

• 节点图有边界：矩阵、迭代、引擎接口，笨重或够不着的地方交给代码。
• 两种供给模式：String 内联求快，File 资产求管，先 String 后 File。
• 签名即接口：函数名后缀、参数顺序、out 输出，与端口声明严格对应。
• 图与代码互补：图管组织与暴露，代码管表达与紧凑，分阶段补齐。

组件有了、代码口子开了，下一节处理工程化的最后一根暗礁：关键字与变体——一个 Boolean 背后的编译产物膨胀，及它的控制方法。
