2.3 可测试性设计DFT

2.3 可测试性设计 DFT

本节摘要：芯片内部状态默认看不见。DFT 在网表里植入可控制与可观测通路，让自动测试向量能把卡住故障和跳变故障赶到输出。扫描链是神经传导，ATPG 是出题引擎，BIST 把部分考场搬到片上。测试不是封装后的质检，是设计基因。

本节导读

阅读完本节，你应当能够：

1. 用卡住和跳变故障说明测的是哪类缺陷
2. 描述扫描替换、移位与捕获的时序
3. 说明压缩器、隔离与测试时钟的代价
4. 把 DFT 端口和复位纪律写进规格，而不是后端突击插入

一、先定义什么叫“坏”

原文把 DFT 的起点放在故障模型：物理缺陷必须映射成可计算的逻辑偏差，否则向量生成、覆盖率、良率归因都没有锚。卡住故障假设某根网被钉在 0 或 1，对应开路、对电源短路、栅氧击穿一类静态偏离。对每根网有 sa0 与 sa1。ATPG 问：是否存在一组输入，使故障电路与完好电路在输出上可区分。这是 SAT 式搜索，是工业 ATPG 的内核。

深亚微米后，稳态对了但翻转慢了，也会在采样窗口外到达。跳变故障描述 0 到 1 或 1 到 0 的延迟失效，检测需要一对紧邻向量，让该网在无故障时应在捕获沿前翻完。于是有了基于扫描的时序测试、双采样一类结构。卡住是跳变在无限慢时钟下的退化；再往上还有桥接、路径延迟。架构师按工艺与成本选粒度：欠建模会逃逸，过建模会让测试时间买不起。

可控性与可观测性是两个独立的穷。你控得住输入，却观测不到深埋触发器；你看得到输出，却到不了被组合逻辑挡住的节点。扫描把触发器串成移位寄存器，测试模式下降，把任意状态移进去，再回到功能时钟捕获一拍，再移出来看。内部节点被抬到与引脚同等的地位。

二、扫描链：怎么插，怎么付账

扫描替换把普通 D 触发器换成带扫描输入、扫描使能的版本。链长、条数、时钟域如何分链，都是物理问题：太长则移位时间贵、沿衰减；太碎则占用测试引脚和译码。压缩器在片上把多链 XOR 成较少输出，解压缩器把少量输入展开成多链。压缩省引脚，也带来未知值污染：一个 X 进 XOR，整组输出作废，于是要有 X-masking。

捕获周期必须满足扫描触发器自己的建立保持，还要满足组合云在测试时钟下的延迟。测试时钟常常低于功能时钟，否则时序测试太难；但过低又测不到跳变故障。两条时钟策略：功能捕获用接近额定的沿，移位用慢时钟。时钟门控在测试模式要被强制打开或旁路，否则一堆触发器移不动。

复位与扫描抢优先级。移位时若复位仍异步有效，链被不断清零。规格必须写：测试模式下降复位如何处理。边界扫描把芯片引脚也编进链，板级互连可测，和芯内扫描是不同层次，端口规划时一起留。

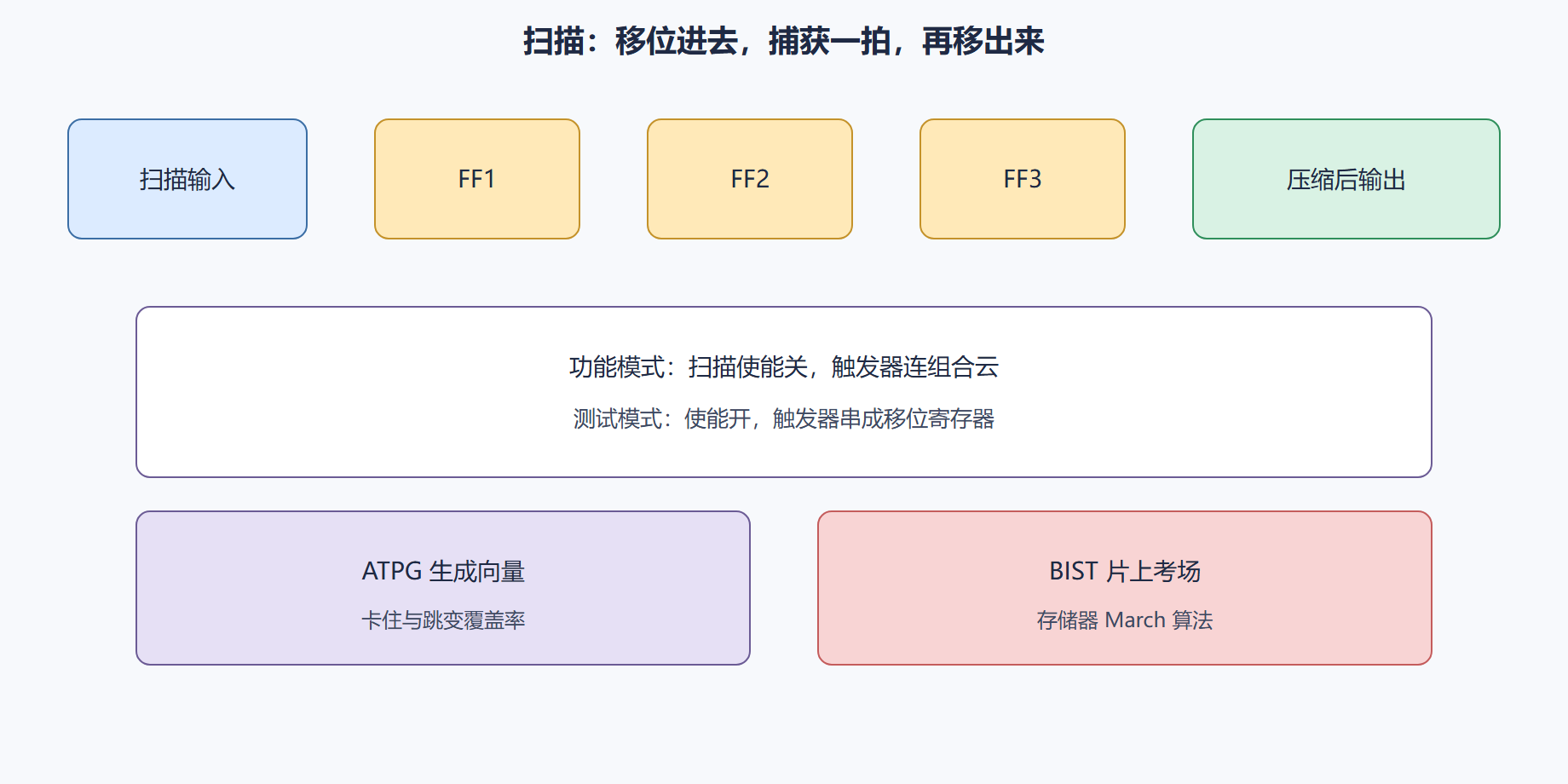

图：扫描链插入示意

存储器通常不靠逻辑扫描穷举。内建自测用控制器在片上跑 March 类算法，覆盖固定、跳变、耦合故障。逻辑 BIST 用伪随机生成器加特征分析，省向量存储，对随机抗性差的逻辑覆盖不够，常与 ATPG 混用。

⚠️ 常见坑：综合后再“顺便插扫描”，时钟门控、复位、异步口全没预留，覆盖率上不去还把功能时序打穿。
💡 关键直觉：可测性是可控加可观。扫描买的是把内部状态变成可移的比特流。

三、覆盖率与良率对话

ATPG 报告的覆盖率不是“芯片好的概率”。它是在选定故障模型下，可检测故障的比例。还有冗余故障：逻辑上不可测，可能来自多余逻辑或约束过死。可测但 ATPG 放弃的，叫 ATPG 不可测，往往因为 X 或约束。你要盯三类数：故障覆盖、测试覆盖、向量条数。向量条数决定测试机时间，也就是每片测试成本。

隔离很具体：模拟电路、PLL、高速 PHY 在数字扫描时要被钳位，免得模拟环被数字翻转踹死，也免得模拟输出把数字测试当 X。DFT 架构师的清单包括：哪些宏 bypass，哪些进入自测，哪些保持复位。

锁存器、时钟门控锁存、异步复位路径是扫描的三座坟。锁存透明期让 ATPG 很难；门控锁存要变成可扫描或旁路；异步复位要能在测试时同步化或隔离。这些回指第1章：RTL 少锁存、门控用标准使能、复位同步释放，DFT 才插得进去。

问题：覆盖率要多少才许流片？

没有万金油数字。消费类逻辑卡住覆盖通常被推到很高，汽车与安全芯片还要看诊断覆盖与路径延迟测试。把目标写进规格，和 Foundry 测试机能力对齐，不要在签核周才第一次跑 ATPG。

问题：扫描会不会引入功能漏洞？

会，如果测试模式解码太弱，板级或攻击者能进入移位。安全芯片要把测试访问关进生命周期状态，熔丝烧掉后不可再扫。这是 DFT 与安全的交界，不是“测试端口无所谓”。

四、插入扫描时的物理与时序账

链序若按字母排序触发器，布线会满芯片拉锯。按层次和放置区域排序，移位线短，也减少天线。压缩 XOR 树不要放在芯片对角汇聚，否则测试模式自己成为关键路径。测试模式的 STA 必须跑，不能只跑功能。

隔离清单要在插入前冻结：PLL 输出在扫描时钳到安全值，模拟宏保持复位，存储器进 BIST 不进逻辑链。漏隔离的典型症状是 ATPG 出现大量 X，压缩后覆盖率崩。X 的来源要可追溯到具体宏，而不是“压缩器有问题”一句。

锁存推断会让 ATPG 痛苦。插入前用 lint 清锁存。时钟门控锁存要变成可扫描或测试旁路。异步复位在移位时必须可关。这三条过不了，覆盖率数字再好看也是功能覆盖，不是制造覆盖。

向量条数超预算时，先查是否测了很多冗余故障，再考虑压缩和测试点插入。盲目加测试点会破坏功能时序。测试点要当 ECO 级改动来做等价。量产测试时间是钱，DFT 架构师和产品经理要用同一张成本表，而不是用“覆盖越高越好”结束讨论。

五、覆盖率会议怎么开才不空

会上不要只报一个百分比。拆成卡住、跳变、冗余、ATPG 放弃、X 污染。冗余来自多余逻辑或约束过死，可能揭示功能里永远走不到的分支。ATPG 放弃常来自锁存和未知源。X 污染指向未隔离宏。每一类有不同的主人：RTL、DFT、模拟隔离。

测试时间超预算时，用同一张表看向量条数与压缩比。压缩提高后若覆盖掉下去，是 X 掩蔽没跟上。不要同时改链序、压缩和测试点，否则分不清谁救了谁。一次改一类，和时序收敛的“一次动一层”是同一纪律。

安全芯片的测试访问要进生命周期：熔丝后不可扫，或需认证。把测试口当普通 GPIO 留下，是把内部状态交给板级探针。这不是偏执，是 DFT 与安全的交界，规格里必须有一句。

六、一次只改一类 DFT 旋钮

同轮不要同时改链序、压缩和测试点。否则覆盖率回升也无法归因。安全芯片的测试访问写进生命周期，熔丝后的策略要有仿真。覆盖会议拆卡住、跳变、冗余、放弃、X 五列，各列不同主人。测试时间与覆盖在同一张成本表上谈判。

插入前三清：锁存、门控旁路、复位可关。插入后三看：链是否按区域排序、压缩 XOR 是否对角汇聚、测试模式 STA 是否独立跑。覆盖会议五列：卡住、跳变、冗余、放弃、X。X 追宏隔离。向量条数进成本表。安全访问进生命周期。存储器走 BIST 不幻想逻辑扫描穷举。DFT 端口在第1章接口表出现，封装才来得及。后插扫描是把神经通路当成创可贴，覆盖率与功能时序会同时裂开。测试时钟两套：移位慢、捕获接近功能。两套写进约束，不要靠口头。

案例：压缩器被 X 灌满

ATPG 覆盖从看起来很高掉到不可用，日志里压缩输出全 X。追到一块模拟宏未钳位，扫描翻转灌进模拟环再漏回数字。隔离清单补上后覆盖回升，但测试时间仍超。再查发现链按字母序拉满芯片。按区域重排链序，移位时间下降。同轮有人还想加测试点，被拦住：一次一类。安全侧同步规定熔丝后关掉 TAP。制造覆盖、测试成本、安全访问三张表第一次出现在同一次评审。后插扫描的项目没有这三张表，封装脚也来不及改。

再补一条出门检查：插入前锁存为零；测试模式 STA 独立文件；覆盖五列都有主人；存储器 BIST 端口接到顶层。四样没有，答题卡没装好。卡住与跳变都要，只有卡住会在快翻转上逃逸。压缩 X 掩蔽与隔离清单绑定。链序按区域。测试时钟两套写进约束。TAP 生命周期不是装饰。后插扫描禁止作为计划。

问题：哪项插入前不为零不许插链？

锁存不为零不许。门控不可旁路不许。复位不可关不许。模拟未钳位不许。存储器未列 BIST 不许。五零是插入门票。测试 STA 无独立文件不许签覆盖。五列覆盖无主人不许开会。链按字母序拉满不许作为终态。TAP 无生命周期不许给安全芯片。后插当计划不许。门票不齐插进去，覆盖率会用 X 和时序裂口同时报复。

一节小结

• 故障先建模：卡住测静态钉死，跳变测翻转迟到。
• 扫描抬内部：移位、捕获、再移位，把触发器变成可观测。
• 压缩有 X 税：未知值要掩蔽，否则整组输出作废。
• 存储器走 BIST：不要幻想用逻辑扫描穷举宏。
• 测试时钟两套：移位慢、捕获接近功能，门控要旁路。
• DFT 从规格预留：复位、模式、隔离清单与 RTL 一起冻。

下一章网表离开逻辑符号，进入坐标：布图、放置、时钟树、布线，寄生开始说话。
