本节摘要：STA 不问电路在算什么，只问信号何时到达。它把设计收成有向图，用库表和寄生给每条弧一个延迟区间，再对建立做最慢数据对最快时钟、对保持做最快数据对最慢时钟。动态仿真无法穷举；STA 用包络覆盖。本节把路径类型、角、例外和收敛手段写成可执行清单。

阅读收获

阅读完本节，你应当能够：

1. 写出建立与保持在“到达/要求”语言下的判断
2. 区分寄存器间、输入到寄存器、寄存器到输出路径
3. 配置多角多模式而不把异步口当同步审
4. 根据违例分类选择改 RTL、改约束还是改物理

一、从动态困惑到静态包络

门级仿真只能告诉你“这次没出错”。向量指数增长，互连占比升高后更慢。原文引用过工业观察：先进节点长距离互连可以占路径延迟的大头。STA 放弃功能，只建时间传播的拓扑。节点是时序元件与引脚，边是弧，弧上带最小最大延迟，延迟来自 Liberty 在指定工艺电压温度下的表，再加上 SPEF。

建立：最晚数据到达，加上建立时间，必须早于最早捕获沿减去偏斜预算后的要求时间。保持：最早数据到达必须晚于最晚捕获沿加上保持时间。max 配 min 不是随意：建立盯慢数据快时钟，保持盯快数据慢时钟。这是包络，不是抽样。

时钟周期只出现在建立里。放慢时钟能救建立，救不了保持。这是面试题，也是实验室里最常见的误操作：硅上偶发错误，有人把晶振改慢，保持型故障纹丝不动。

二、路径谱系与例外

寄存器到寄存器是主干，决定你敢不敢报频率。输入到寄存器吃板级和封装的 input_delay。寄存器到输出吃 output_delay 和负载。输入到输出是纯组合，毛刺可以直接漏出芯片，要有最大延迟上限。

多时钟域是分水岭。相位无关甚至频率无关的路径，不能按同步建立来审。工业工具会识别交叉点并允许标异步，但同步器内部两级仍要干净。把整条 CDC 标假路径，等于宣布同步器布局可以随便拉。

MCMM：慢角低压高温看建立，快角高压低温看保持，再加老化、IR 降额。模式包括功能、扫描移位、扫描捕获、低功耗休眠唤醒。只签一个功能典型角，等于只在晴天试航。

⚠️ 常见坑：用 set_false_path 批量清违例。报告变绿，硅上在某个口偶发错误，回溯发现例外把真路径也豁免了。
💡 关键直觉：STA 是测绘包络。你关掉一条路径，等于从地图上撕掉一条可能决堤的河。

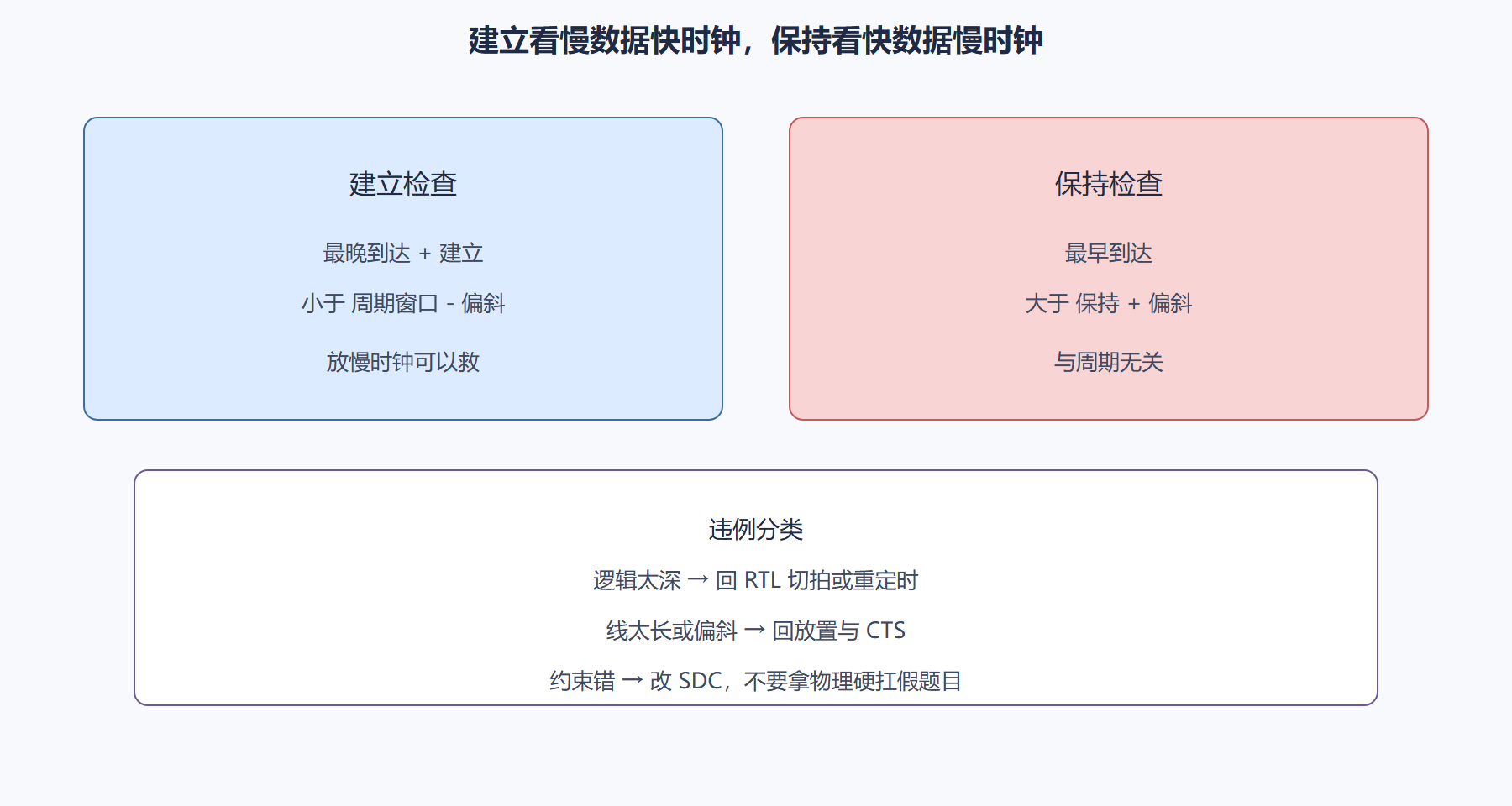

图：建立保持包络

三、收敛手段与报告纪律

缓冲插入、单元加大、有用偏斜、逻辑拆分、流水，各有副作用。加大单元改善建立，可能让保持更紧、时钟负载更重、IR 更差。有用偏斜救建立，保持角必须重跑。数据通路重定时是综合活；芯片级靠物理优化足够了才去动 RTL。

报告要看路径的起点终点、经过的宏、是不是通过异步口、是不是扫描模式独有。Top 违例若全是同一条未约束的调试总线，先标例外或加寄存器，不要先扩时钟树。OCV 与 AOCV/POCV 用降额或统计给空间变异留预算。先进节点不用 derate 的“精确 STA”反而更假，因为它假装全世界延迟相关。

形式验证不替代 STA。等价只保证功能，不保证时间。门级仿真带反标可以抽查，抽查不是覆盖。签核集合以 STA 为主，仿真为辅。

问题：SSTA 要不要上？

统计 STA 把延迟当分布，给出违例概率。在变异很大的节点，它能减少过设计。代价是模型与运行时间。没统计模型时，用 AOCV 表是务实折中。不要编造一个“良率数字”去证明 SSTA 神奇。

问题：负裕量多少可以签？

以规格和封装余量为准，不要传“差一点皮秒没问题”。余量要覆盖提取误差、降额、SI 未建模部分。零裕量等于把误差预算花光。

四、读路径报告的顺序

先看起点终点是否在你以为的时钟沿上。捕获沿若是生成时钟，检查分频关系有没有写进 SDC。再看数据路径是否穿过宏或 IO。穿过宏却按组合读建模，回到第3章包装。再看时钟路径插入延迟是否异常：某叶子远大于均值，CTS 没平衡或经过阻塞。

然后看 SI 标注。无 SI 时勉强正、有 SI 时负，去改并行与屏蔽，而不是先加驱动。再看 derate 是否被重复叠加：库已是慢角，又加很重的 OCV，会过设计。不够 derate 又会在硅上吃亏。和 Foundry 推荐表对齐，不要发明。

同一条路径在扫描捕获模式独有，检查测试时钟周期是否按功能周期在审。测试允许更慢就应有单独时钟定义。把测试当功能审，会逼你为从不在用户模式存在的路径切流水。

报告截图不能当签核。要保留可复现命令、角、模式、寄生版本。第6章的矩阵哈希应出现在报告页眉。换过 SPEF 还贴旧图，会议会做错误决定。

五、把例外清单当代码来审

每一条假路径、多周期、max_delay 写成可检索条目：起点、终点、主人、理由、到期日。理由必须能指向 RTL 结构，例如“两级同步器输入”。指向“太难收敛”的例外，评审当场打回。到期日迫使周期变了之后重审，避免上一代芯片的例外在下一代悄悄放行真路径。

生成时钟的分频关系写进约束并画进时钟树图。STA 看不懂口头“它是二分频”。源延迟和板级模型要有一次书面对齐，IO 路径才不是政治。MCMM 列表贴在报告扉页，少一个休眠唤醒模式都要解释。

命令行与寄生哈希进页眉。换 SPEF 后旧截图作废。签核是可复现实验，不是艺术创作。

六、例外到期日

假路径必须到期重审，避免上一代例外放行下一代真路径。生成时钟分频画进图并写进 SDC。页眉含命令与 SPEF 哈希。扫描捕获用自己的时钟定义，勿用功能周期硬审测试。同一云多次违例回切拍，不要先扩树。

读路径顺序：沿是否正确、是否穿宏、时钟叶子是否异常、SI 标注、derate 是否重复叠加、是否测试独有。例外条目可检索且到期。生成时钟分频进 SDC 与图。页眉含 SPEF 哈希。保持与周期无关写在报告封面以免有人改晶振。MCMM 列表含休眠唤醒。零裕量等于花光误差预算，不签。SSTA 没有模型时用 AOCV，不编造良率数字证明统计神奇。分类三本账：逻辑回 RTL，物理回放置 CTS，约束回 SDC。三本账同时动，归因死亡。

案例：假路径橡皮擦

为了赶评审把所有跨模块违例批量标假路径，报告变绿。硅上异步口偶发，同步器两级被一起豁免，布局把它们拉开。撤销内部假路径并 dont_touch 成对寄存器后，内部建立暴露为真违例，拉近放置即收敛。另一条保持负，有人改慢晶振，实验室暂时安静，高温复发。保持与周期无关被写上封面。扫描捕获用功能周期去审，逼出虚假切拍。分开测试时钟后那些路径不再出现在功能清单。页眉没有 SPEF 哈希的绿报，事后发现讨论的是旧提取。

再补一条出门检查：例外到期表；生成时钟分频图；页眉 SPEF 哈希；扫描捕获独立时钟；MCMM 含休眠。五样没有，包络未封口。保持封面标语在。零裕量不签。分类三本账不同时动。SSTA 无模型则 AOCV，不编良率。同一乘法云多次负回切拍。假路径必须指向同步器输入这类结构，不许指向太难。

问题：哪份页眉不对就作废报告？

SPEF 哈希不对作废。角列表不对作废。模式缺扫描捕获作废。例外无主人作废。命令行不可复现作废。五废防止用旧提取讨论新违例。保持负改晶振荡作废手段。零裕量不签。同一云多次负回切拍。假路径必须指向结构。生成时钟无分频图作废。SSTA 无模型不编良率。分类三本账同夜齐动则归因作废。报告是实验记录，不是艺术海报。

STA 肌肉是作废：哈希不对作废，角不对作废，缺捕获模式作废，无主例外作废，命令不可复现作废。作废才能阻止用旧寄生讨论新路径。保持负改晶振荡手段作废。零裕量不签。同一云多次负回切拍。假路径只许指向同步器输入这类结构。生成时钟要有分频图。无模型不编良率。三本账同夜齐动则归因作废。实验记录不是海报，页眉比配色重要。

把五废当作门禁。页眉不对的报告不许进评审。保持禁晶振。零裕量不签。假路径只许结构理由。三本账禁止同夜齐动。STA 是测绘包络的实验记录，配色再好看也代替不了哈希。

时序收口请核页眉：寄生哈希、角、模式、例外主人、可复现命令。五核不过的报告不准贴进评审。封面写明保持与周期无关。同一云反复负，回到拍数而不是扩树。包络测绘靠记录，不靠相信这一次提取应该还对。

五核不过不许评审。评审贴旧哈希，等于讨论另一艘船。另一艘船的绿，救不了本船的保持。

本船的保持要本船的哈希。贴错船的绿报，评审当场撕掉。撕掉比带着错误寄生去 CTS 便宜。

温故知新

• 包络不是抽样：建立慢对快，保持快对慢。
• 保持与周期无关：改晶振救不了保持。
• 路径要分类：IO、跨域、扫描模式分开审。
• 例外有主人：假路径不是橡皮擦。
• MCMM：角与模式构成签核集合。
• 先分类再修：逻辑、物理、约束三本账。

虚时钟只存在于约束里，用来描述板级或封装对端的边沿，并不在芯片上长出缓冲。生成时钟必须能指回分频寄存器或 PLL 口，不能凭感觉命名。把虚时钟和生成时钟写混，IO 路径会用错误的边沿去减，建立保持同时失真。约束文件开头应先列真实时钟、再列生成、最后列虚时钟，评审按这个顺序抽查。
