4.3 信号完整性与可靠性

4.3 信号完整性与可靠性

本节摘要：线密、沿快之后，信号不再是忠实的 0/1 信使。串扰让邻居改写到达时间；电源网的压降和地弹改写阈值；电迁移让金属在电流密度下变瘦；天线在工艺过程中打栅；热与偏压让阈值年年爬。SI 与可靠性是签核清单上的电学与寿命章，不是后端美化。

核心问题

阅读完本节，你应当能够：

1. 说明耦合如何把攻击者翻转变成受害者延迟区间
2. 把 IR Drop 与同时翻转电流联系起来
3. 解释电迁移与电流密度、温度的关系
4. 把天线、密度、老化列入签核，而不是只看时序绿

一、从理想导线到多导体

原文把 SI 定义为信号在空间与时间上保真的能力。上升时间决定有效带宽，沿越快，频谱越高，阻抗不连续越会反射，邻居边缘场越会耦合。片内线虽短，间距可以小到让多导体模型成为日常。一条“干净”时钟可能被并行数据打出毛刺，这是场的结果，不是仿真器情绪。

STA 的 SI 模式给每条弧一个延迟窗口：考虑窗口内攻击者同向或反向。无 SI 的正裕量可能被窗口吃掉。防护见第3章：间距、地线、缩短并行、错开翻转。时钟网尤其要隔离，占空比被耦合调制后，建立保持两边一起漂。

电源完整性是 SI 的孪生。逻辑翻转的电流不走理想地，走 PDN。电阻造成直流压降，电感造成瞬态坑。坑让有效电压下降，延迟变慢，建立更险；地弹让采样参考晃。去耦电容是近场电荷，封装与板级电容是远场。片上签核不能假装封装无限理想，但也要把职责切开：片内网格与去耦归芯片，封装模型归协同仿真。

二、寿命：电迁移、天线、老化

电迁移：高电流密度下金属原子被电子风吹走，线变窄、孔空洞，电阻爬升直至开路。温度指数加速。签核看平均与峰值电流密度是否落在 Foundry 规则内。缓解：加宽、加过孔冗余、减热点活动、温度降下来。为了时序把缓冲堆在窄线上，可能赢了皮秒、输了寿命。

天线：工艺过程中孤立长金属像天线集电荷，栅氧可能被击穿。设计规则要求跳到其它层或加二极管。这是制造态问题，功能仿真永远看不见。密度：抛光要求金属占比在窗口内，太疏填 dummy，太密切开。dummy 会加电容，时钟旁的 dummy 要遵守屏蔽规则。

老化：热载流子、偏压温度不稳，让阈值漂移、驱动变弱。签核用老化库或 derate。设计上避免局部永久高温，电源开关策略不要让某些管长期处于最劣偏压。可靠性不是“用更好的工艺”一句话，是电流、温度、时间的账。

⚠️ 常见坑：时序报告全绿就流片，EM 报告里时钟干线红色。硅上几个月后时钟电阻爬升，现场才像“偶发建立失败”。
💡 关键直觉：能量总会找出路。不是变成延迟，就是变成热，就是变成金属损伤。

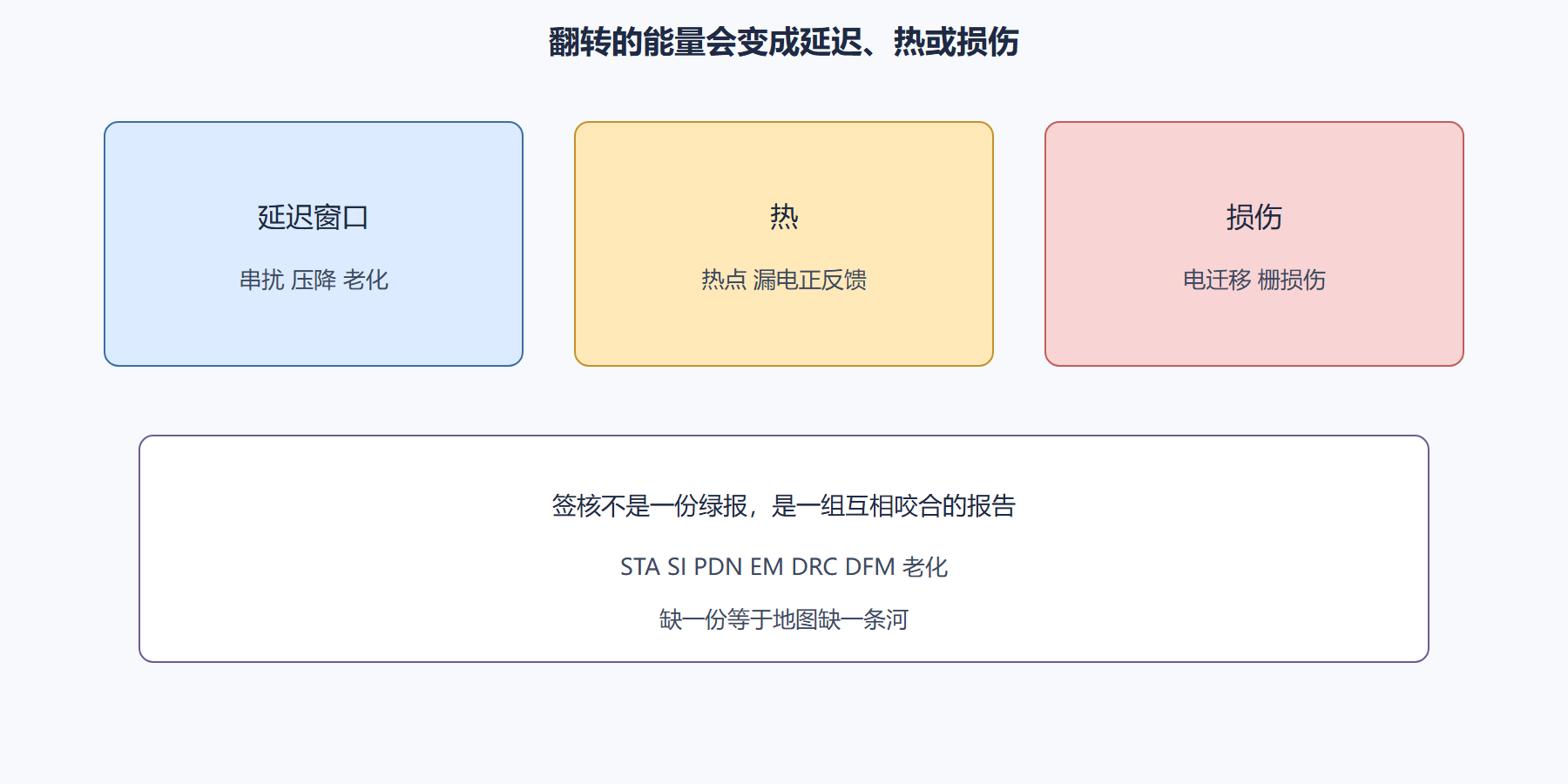

图：能量的三条出路

三、和安全、测试的交界

异常功耗热点和时序毛刺，原文在导言里提过，也可能是硬件木马的呼吸。对高安全芯片，SI 与功耗分析还承担异常检测的角色：与黄金功耗签名比。这不是普通消费芯片的默认签核项，但提醒我们：电学侧信道与完整性同源。

测试模式翻转率往往高于功能，EM 和 IR 要在测试向量下也看一眼，否则测试机台上就打伤芯片。扫描移位让几乎所有触发器活动因子接近 1，PDN 的最恶劣瞬态可能发生在测试，不在用户场景。

问题：所有网络都做 SI 吗？

先做时钟、复位、高速总线、模拟隔离带旁的数字线。全芯片每一网都用最高精度电磁，日历不允许。分层：规则筛选可疑网，再精细分析。

问题：dummy 金属会不会搞坏匹配？

会。模拟与敏感时钟旁要有 dummy 阻挡规则，不能让填充算法随便浇。数字标准单元区相对能忍，仍要避免 dummy 贴着时钟干线形成额外耦合。

四、把 SI 和寿命嵌进日常迭代

不要等到签核周才开 SI。宽总线在全局布线后就可以跑快速耦合筛选，把并行过长的网列出来，早改间距或切片。时钟网从 CTS 后就要看占空比调制。电源条带在加密前后各看一次 IR，避免为时序拆掉电源。

EM 以电流密度图说话。活动因子要用接近真实或偏恶劣的向量。全 0.5 翻转可能高估也可能低估：时钟是 1，某些数据通路可能接近 1。测试移位接近 1。至少跑功能典型加扫描移位两套。热点在窄高层金属上，加宽或换层，不要只降频率。

天线违例修法优先跳层，其次二极管。二极管有漏电和电容，敏感模拟旁慎用。密度填 dummy 后重提电容，时钟旁 dummy 规则要在填充脚本里，不能事后手删几个还期望下次自动填充记得。

老化 STA 用在寿命要求长的产品。消费电子与车规的 derate 不同，不要复制同事项目的数字。温度地图来自功耗分析，热点模块应在 floorplan 阶段就摊开，而不是靠老化库硬扛。

五、测试向量下的电学

扫描移位让触发器几乎全翻，PDN 和 EM 的最恶劣可能发生在测试机台上。只看用户向量会漏掉测试损伤。把扫描移位列为可靠性模式，和功能典型并列。测试时间虽短，电流密度可以更高，损伤按电流和时间积分，短时间高电流仍可能超规则。

时钟干线 EM 红时，加宽或加过孔，不要改功能频率来“平均电流”。平均下来了，峰值仍可能违规，取决于工具怎么报。问清规则是平均还是峰值，按规则改金属。

dummy 填充后必须重提电容再跑一次时钟 SI。填充脚本改参数等于改寄生。把填充参数进矩阵，和 PDK 一样管。

六、填充参数进矩阵

dummy 改了等于寄生改了，必须重提再跑时钟 SI。扫描移位列为可靠性模式。EM 问清平均还是峰值规则。天线优先跳层。老化 derate 按产品寿命选，不复制他项目数字。热图给 floorplan 摊热点，不给库硬扛。

日常迭代嵌 SI：全局布线后筛并行，CTS 后看占空比，加密条带前后看 IR。填充后重提电容。扫描移位进 EM 与 PDN 模式。时钟干线红则加宽加过孔，不靠降用户频率。天线跳层优先。密度 dummy 避开敏感时钟。老化 derate 按寿命选。安全芯片可用功耗签名辅助异常检测，但不替代结构签核。分层筛选可疑网再精细分析，日历不允许全网最高精度电磁。能量三条出路：延迟、热、损伤，签核要三张图，不是一张绿 STA。

案例：填充改完时钟变胖

dummy 参数为密度达标加大，未重提电容，时钟 SI 窗口在签核周才爆。重提后延迟窗口吃掉原有裕量，拉开间距并加屏蔽恢复。扫描移位 EM 在时钟干线红，功能向量却绿。测试模式列入可靠性后加宽干线。天线违例用二极管堆在模拟旁，漏电上升，改跳层。老化数字从消费项目复制到长寿命产品，被可靠性工程师退回。能量三条出路要三张图。只有 STA 绿的催促，翻译过来是“另外两张还没画”。

再补一条出门检查：填充后重提；移位进 EM；干线电流密度规则类型问清；天线跳层优先；热图给 floorplan。五样没有，电学寿命未签字。日常筛并行不要等签核周。时钟占空比 CTS 后看。dummy 避开敏感网。老化 derate 按寿命，不复制他项。三张图：延迟窗口、热、损伤。缺图等于缺河。

问题：哪张图没有就不许说电学已签？

延迟窗口图没有不许。热图没有不许。电流密度图没有不许。填充后的电容重提没有不许。移位模式 PDN 没有不许。五张图对应能量三条出路加上制造态填充。只有 STA 绿是催促不是签字。时钟干线红问平均还是峰值规则再改金属。天线跳层。dummy 避开敏感网。老化按寿命选 derate。缺图等于地图缺河，船会在缺的那条河上沉，只是不一定沉在下班前。

电学肌肉是要图：窗口图、热图、密度图、填充后重提、移位 PDN。五图对应延迟、热、损伤和制造填充。缺图不许说已签。干线红先问规则是平均还是峰值。天线跳层。dummy 让开敏感网。寿命产品不复制消费 derate。日常筛并行，不要把串扰留给签核周当惊喜。能量总会找出路，你不给它三张图，它就在现场给一张事故图。

把五图当作通行证。缺窗口、热、密度、重提、移位 PDN 任一，电学未签。干线规则问清再改金属。日常筛并行。能量找出路时你若没有图，现场会补给你一张事故图，发票更贵。

电学收口请核五图齐：窗口、热、密度、填充重提、移位供电。齐了才允许说邻居和岁月已计入。不齐就仍是理想导线加绿 STA。干线改金属前问清规则口径。并行筛在日常，不在催促里。事故图比五图贵。

五图齐是电学毕业证。毕业证没发就催流片，等于无证下水。无证下水的发票，开在现场不在工具日志里。

无证下水发票开在现场。把这句话贴在催促邮件的回复里。回复比补跑五图更短，也更不容易被当成态度问题。态度救不了串扰。

一节小结

• 沿快则耦合强：SI 把延迟从点变成窗口。
• PDN 是参考平面：压降和地弹改写有效电压。
• EM 是时间税：赢皮秒输寿命不划算。
• 天线与密度：制造态规则，功能仿真看不见。
• 老化进 derate：热和偏压是旋钮。
• 测试模式也可能最狠：移位时的电流密度要看。

攻击者窗口要和受害者到达窗口叠在一起看。同向耦合把延迟拉长，反向耦合可能让沿变快从而伤保持。只报“这条网有串扰”不够，要报窗口是否与建立或保持检查重叠。不重叠的耦合可以降级跟踪，重叠的必须改间距、屏蔽或错峰。日常筛选按重叠而不是按耦合电容绝对值排序。

下一章离开签核实验室，面对产品选择：做专用硅还是可编程织物，以及如何把别人的 IP 装进同一块芯片。
