5.2 IP复用与SoC集成

5.2 IP 复用与 SoC 集成

本节摘要：现代 SoC 不是从零手写每一个核。软核、固核、硬核是三种可信程度不同的预制件：源代码、网表加时序库、冻死的版图。集成的工作是对齐时钟、复位、总线、电源域和验证责任，而不是“实例化就算完成”。本节按契约表来装 IP，避免把焊缝藏进核心筒。

本节导读

阅读完本节，你应当能够：

1. 对比软、固、硬核在自由度与确定性上的位置
2. 列出一份 IP 交付物检查单
3. 说明总线、时钟、电源域对齐失败时的症状
4. 划分功能、时序、DFT 的验证责任

一、三种铸件

原文把 IP 定义为在特定抽象层完成功能、接口与约束的可复用单元。软核是 RTL，工艺无关，综合与时序风险外溢给集成者。固核是门级加 Liberty，逻辑结构冻了，布局还可挪。硬核是 GDS 加寄生，面积功耗时序 SI 都已签过，你只能按引脚和电源轨装配。

混合编排才是常态：CPU 集群常用固核平衡可控；高速 PHY 用硬核保完整性；胶合与定制加速器用软核迭代。边界由关键性、性能敏感、验证成本和周期共同划，不由“哪家更先进”划。

交付物检查：功能说明、时序约束样例、Liberty/LEF、验证环境、DFT 端口、功耗意图、已知问题清单。缺 Liberty 的“硬核”只是图片。缺约束样例的软核，会把时钟定义战争转移到你的项目周会上。

⚠️ 常见坑：把硬核当软核“优化”，移动电源轨或摊平层次，等于作废原签核。
💡 关键直觉：IP 买的是一份已经付过的验证账单。你拆开账单，就要自己重新付。

二、接口契约：总线、时钟、电源

片上总线把主从的突发、对齐、错误响应写成协议。物理上仍是金属。位宽与时钟比必须在规格冻。跨核 CDC 仍走第1章纪律，不要因为“都是买来的 IP”就直连。很多集成事故是：A 核的复位同步释放了，B 核还在复位，握手协议假定双方已醒。

电源域：硬核可能要求独立模拟地、干净电源、特定去耦。数字逻辑的开关噪声要隔离。UPF 要为每个 IP 声明域，隔离策略不能只写在邮件里。DFT：软核期望扫描插入；硬核自带测试接口或内部 BIST，顶层要接 TAP 或并行测试总线。测试模式解码冲突时，两个 IP 同时进入不可测状态，覆盖率会假绿。

3D 与先进封装把部分“片上”问题变成“叠上”问题：HBM 一类高带宽存储靠中介层或硅通孔，PHY 时序和热是封装协同签核。选型时若带宽必须靠这类堆叠，IP 清单里就要有对应 PHY 与封装规则，而不是后端周才发现凸点图对不上。不必背某个节点的良率；要背的是：异构集成把签核边界从单芯片 GDS 扩到装配体。

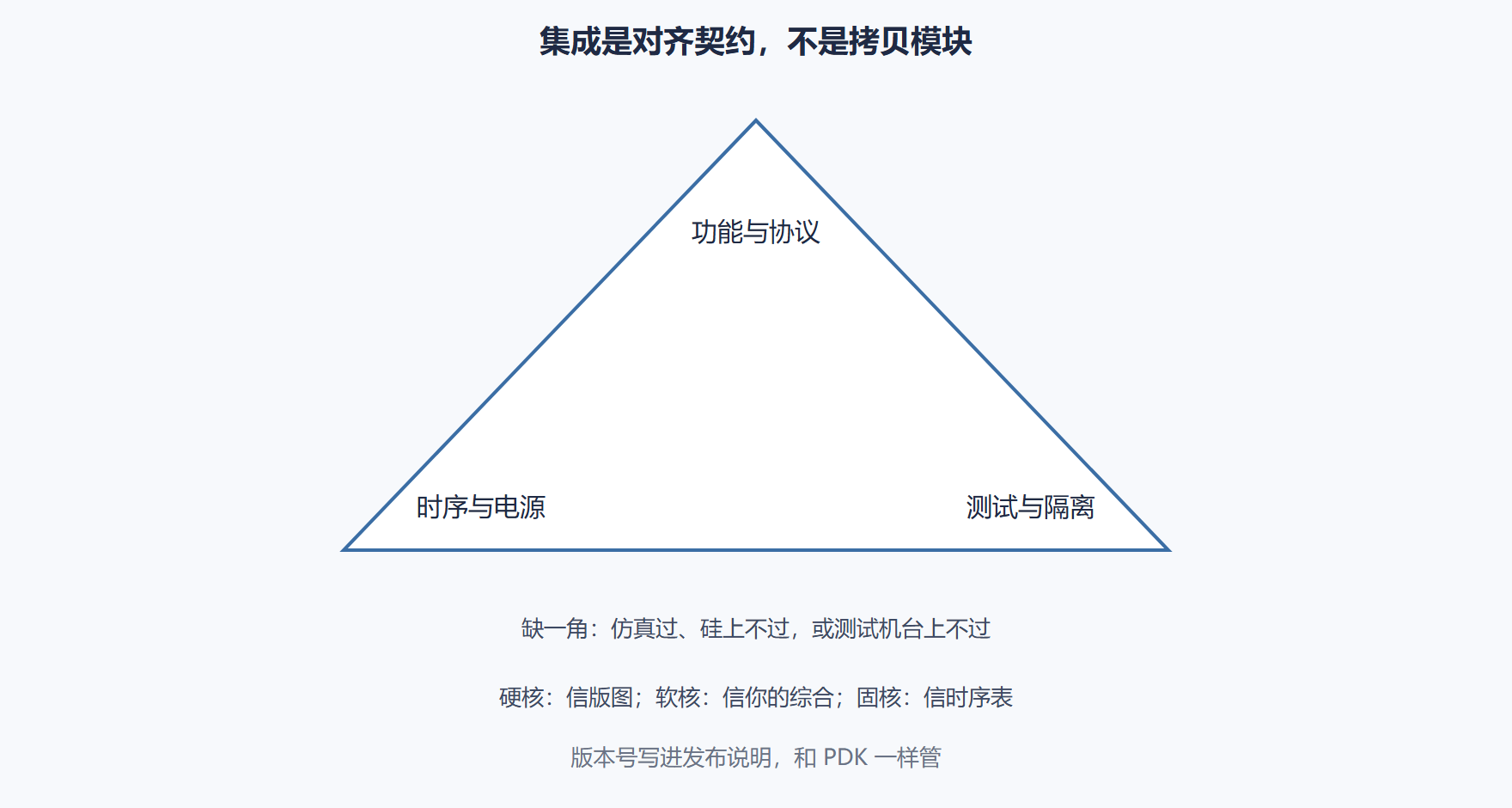

图：IP 契约三角

三、验证责任

软核：你负责 UVM 环境或至少跑通对方给的测试，再加系统级场景。固核：形式等价对方已做，你做顶层时序和连接检查。硬核：你做边界 STA、SI、电源，不重做核内晶体管级。责任写进合同和内部 RACI，否则违例时两个团队互相指“网表是你的”。

配置寄存器地图必须进系统软件与硬件同一份源。位场宽度在 IP 升级时静默改变，是最阴的集成 bug。用生成器从同一表格出 RTL 头文件与软件头，比手抄两次强。

问题：开源软核能进量产吗？

能，若你补齐约束、DFT、验证和工艺移植成本。许可证与专利另算。开源省的是购买价，不是签核。

问题：多少 IP 算太多？

当没有人能画出完整时钟复位树和电源域图时，就已经太多。先减域，再减核。堆核比堆门更容易让项目失去心智模型。

四、顶层组装的最小演习

买三个核：一个软核总线桥、一个固核 DMA、一个硬核 PHY，在纸上连时钟复位电源测试。软核跟你的主时钟；DMA 可能有自己的 AXI 时钟；PHY 有参考时钟和恢复时钟。画出每一条跨域和每一条复位释放链。画不出来就不要实例化。

再画电源：PHY 模拟地、数字核、常开域。隔离单元画在谁的边界。UPF 域名单与图一致。再画测试：软核进扫描，DMA 可能带自有扫描口要串或并行，PHY 进 BIST 或环回。TAP 指令有没有冲突。

寄存器地图用一张表生成三份：RTL 地址译码、软件头、文档。IP 升级时只改表。手抄的第二份地图是集成定时炸弹。版本号进第6章矩阵，和 GDS 一样不可变。

联调失败时先问契约哪一角：协议、时序电源、测试隔离。波形只能证明协议角。时序角看 STA，电源角看 UPF 仿真，测试角看 ATPG。四个角用同一份实例化参数，禁止“调试时把时钟改同源、量产再改回去”这种口头补丁。

五、升级 IP 时的最小回归

版本号变了，至少重跑：连接检查、顶层 STA 边界、扫描接法、UPF 隔离、寄存器地图生成物。软核还要重综合与等价。硬核还要确认 LEF 针脚没挪。只跑功能仿真就宣布“集成完成”，等于只检查了契约三角的一角。

已知问题清单必须进项目缺陷系统，而不是留在供应商 PDF 里。硅上踩中已知问题却没人读过 PDF，责任在集成方。把清单当输入，和 Liberty 一起签收。

开源软核的签核成本写进选型：约束、DFT、验证、工艺移植。省下的是购买价。把“开源所以免费”写进理由书的，按不合格选型退回。

六、签收已知问题

供应商 PDF 里的 errata 进缺陷系统才算签收。升级至少重跑连接、边界 STA、扫描、隔离、地图生成。开源软核把移植与 DFT 成本写入理由书。顶层四图画不出禁止实例化。调试时改同源、量产再改回，视为不合格补丁。

三个核的纸面演习：软桥、固 DMA、硬 PHY，画出时钟复位电源测试。画不出禁止实例化。地图一表三出。升级回归五件套：连接、边界 STA、扫描、隔离、生成头文件。errata 进缺陷系统才算签收。开源把签核成本写入理由。3D 与 HBM 把签核扩到装配体，PHY 与凸点图第一周出现。责任 RACI：核内谁签、边界谁签。调试改同源量产改回，视为不合格。契约三角缺一角，仿真过只说明你测了那一角。

案例：硬核当软核优化

有人摊平硬核层次去“修时序”，原签核作废，SI 在 PHY 口爆炸。只能回退装配。另一例软核缺约束样例，时钟定义战争打了两周。交付物检查单此后成为签收条件。errata 留在 PDF 没进缺陷系统，硅上踩中已知问题。开源核省了购买价，DFT 与工艺移植把日历拉长，理由书没写这笔。纸面三核演习画不出复位树的实例化被撤销。契约三角只测了功能角。升级没重跑地图生成，软件写进已缩水的位场。一表三出之后，这类静默缩水才停止。

再补一条出门检查：三核纸面四图能画；交付物含 Liberty 与约束样例；errata 已进缺陷系统；升级五件套清单；地图一表三出。五样没有，预制件未签收。硬核禁止摊平。软核风险在综合。固核信时序表。RACI 写核内与边界。开源写移植成本。调试改同源量产改回视为不合格。装配体签核在选 HBM 的第一周出现。

问题：交付物缺哪一份就停？

缺 Liberty 停。缺约束样例停。缺 DFT 端口说明停。缺 UPF 策略停。缺已知问题清单停。五停不是刁难，是避免把验证账单拆开还假装便宜。软核缺样例会把时钟战争转移到周会；硬核缺 Liberty 会让顶层 STA 变成猜谜；固核缺时序契约会让放置失去边界。签收时把五份和版本号一起写入矩阵。缺一份按未交货，不许实例化进顶层。纸面四图画不出同样停。停比硅上再发现焊缝便宜一个数量级以上，这是集成课真正要动手养成的肌肉。

集成肌肉是停：缺 Liberty 停，缺样例停，缺测试口停，缺电源策略停，缺 errata 入库停，四图画不出停。停是为了不把别人付过的验证账单拆开。软核的风险在你的综合，固核的边界在时序表，硬核的尊严在版图。摊平硬核等于当自己再买一次签核。升级五件套不跑，软件会写进缩水的位场。开源要写移植成本。HBM 一类在第一周就把装配体签核拉进清单。RACI 让违例有人认，而不是有人吵。

把停当成默认动作：五份交付物或四图缺一就停实例化。停一次，少一次把验证账单拆开的机会。摊平硬核、升级不跑地图、errata 不入库、开源不写移植，都是同一块肌肉没练出来：签收。签收比联调口号更接近交货。

签收清单请当面勾：Liberty、约束样例、测试口、电源策略、errata 入库、四图。六勾不齐，顶层禁止出现该实例。勾齐之后，升级仍走五件套。这是集成能交货的最小礼貌，也是对原签核账单的尊重。摊平与口头改同源，都是把礼貌撤掉。

六勾是礼貌，五件套是升级纪律，RACI 是认账。三件齐，焊缝才不会藏进核心筒。不齐就停，停是集成的第一技能。

停、勾、五件套、RACI，四字口诀够用。口诀不进顶层脚本，就会在硅上变成焊缝。焊缝的维修费用高于一次停。把口诀写进实例化检查脚本，让构建替人停。人会不好意思停，脚本不会。把停做成默认，焊缝才少。默认停一次，等于少付一次硅上维修。礼貌写进脚本，进度会骂，良率会谢。让脚本挨骂。人去喝水，脚本去停实例化。喝水比修焊缝健康。

重点提炼

• 三种形态：源码、网表、版图，自由度对确定性。
• 交付物清单：没有 Liberty 的硬核只是图片。
• CDC 与复位：买来的核照样要同步。
• DFT 与 UPF：顶层接测试与隔离，不能靠默认。
• 封装协同：HBM 一类把签核扩到装配体。
• 责任写清：谁签核内、谁签核边界。

测试访问口冲突比总线冲突更阴。两个硬核都假设自己独占 TAP 或同一组测试引脚，顶层译码若默认同时选中，覆盖率报告仍可能绿，因为各自 BIST 都“跑过”，只是硅上一次只能喂一组。顶层要有明确的测试模式图：谁占用哪些引脚、互斥还是串接。没有这张图，量产程序会在机台上互相踩脚。

下一章进入多人协作与加速器战场：PDK 版本、数据流原语，以及布局预测如何缩短闭环。
