4.1 应用支撑子层：端点分拣、绑定、分组与可靠传输

4.1 应用支撑子层：四件家务与一套分拣系统

本节摘要：应用支撑子层坐在网络层与应用层之间，负责端点分拣（帧送到哪个逻辑应用）、绑定与分组（控制关系的延迟绑定）、分片重组（大报文过窄桥）、端到端可靠传输（应用层确认与重传），并充当端到端加密的执行点。本节是应用层三部曲（第四、五、七章）的地基。

一、为什么需要这层门房

网络层的帧头只写到"某设备的十六位短地址"为止。可一台设备上常常并排跑着多个逻辑应用——客厅的多合一传感器同时是温度计、湿度计和人体感应器；多功能网关既是灯控器又是窗帘控器。没有分拣系统，所有应用都得抢着解析每一个进门的帧。应用支撑子层的解法是端点编号：每个逻辑应用占一个端点（一号到二百四十，零号与二百四十一到二百五十四另有约定），帧头里带上目标端点与源端点，进门帧按号送房。端点这个概念在后面所有章节反复出现——绑定的主体是端点对，集群挂在端点上，配网发现也按端点探询。

分拣之外，这层还管"找收件人"的高级方式：绑定与分组。绑定的本质是把"源端点 + 源簇"映射到"目标端点列表"的一张表。开关不预装灯泡的地址，现场配置绑定后，开关发帧时只说"发给绑定表里登记的目标"，应用支撑子层负责查出实际地址（可能一个也可能多个）逐一投递。控制关系由此从固件里搬到配置里——换灯泡不需要改开关的代码，重配绑定即可。分组是绑定的广播式变体：设备加入某个组号，发往组号的帧由网络层按组播路径送到全组成员，调光场景"一组灯一起渐亮"走的就是这条路，比逐个绑定投递省得多。

二、分片：大报文过窄桥

网络层单帧载荷容量有限（典型一百上下的字节量级，视安全开销与地址模式浮动），而应用偶有大报文——最典型的是第九章固件升级的镜像分块与集群库的大属性读取。应用支撑子层的分片机制把大块数据切片编号发送，接收端按序重组，任何一片丢失则整块作废重来。这个"全有或全无"的语义值得注意：分片传输对丢包的放大效应与底层一致（丢一片等于丢整块），所以大报文场景要先确认链路质量再启用，最好错峰发送。

一次分片传输的概念流程：

发送方：应用数据 320 字节 → 切成 3 片（片序号 0、1、2，总片数写入首片）
  片0（控制位：首片）──▶ 接收方开缓冲区
  片1（中间片）───────▶ 追加进缓冲区
  片2（控制位：末片）──▶ 触发重组，完整数据上交应用层
任一片未按序到达 → 丢弃已收内容，等发送方应用层重传整块
​

三、端到端可靠传输：逐跳确认之外的保险

第二章的链路层确认只保证"下一跳收到了"，不保证"最终目的地收到了"——中间路由器转发失败、缓冲溢出都可能让帧半路蒸发。应用支撑子层提供端到端的可选确认：发送方在帧里要求应用层应答，接收端点处理完后回一个应用层确认帧，发送方在超时窗口内没等到就重发（重试次数可配）。两级确认的关系像挂号信的内层签收与外层回执——链路确认管每一棒交接，应用确认管全程送达。代价是往返时延与开销，所以按需启用：关键控制命令开，高频遥测可以关（丢一条下一条马上就来）。

⚠️ 常见坑：给休眠终端设备发"要求应用层确认"的命令后按毫秒级超时判失败。终端在睡觉，确认要等它醒来轮询后才能回来，超时必须按轮询周期的量级设置，否则会看到满屏假失败。

四、安全执行点与层间账户

应用支撑子层还是端到端加密的执行位置：用链路密钥加密的命令帧（如密钥传输）在这一层加解密，与网络层用网络密钥的逐跳加密形成双轨——细节留给第六章，这里先记位置。另外它维护一张端点与各层服务的对账信息（哪个端点注册了哪些簇、走哪个应用规范），排障时"帧到了设备但没人理"的检查顺序就是从这张账开始：目标端点存在吗、端点上的应用对象认这个簇吗、双方应用规范一致吗。

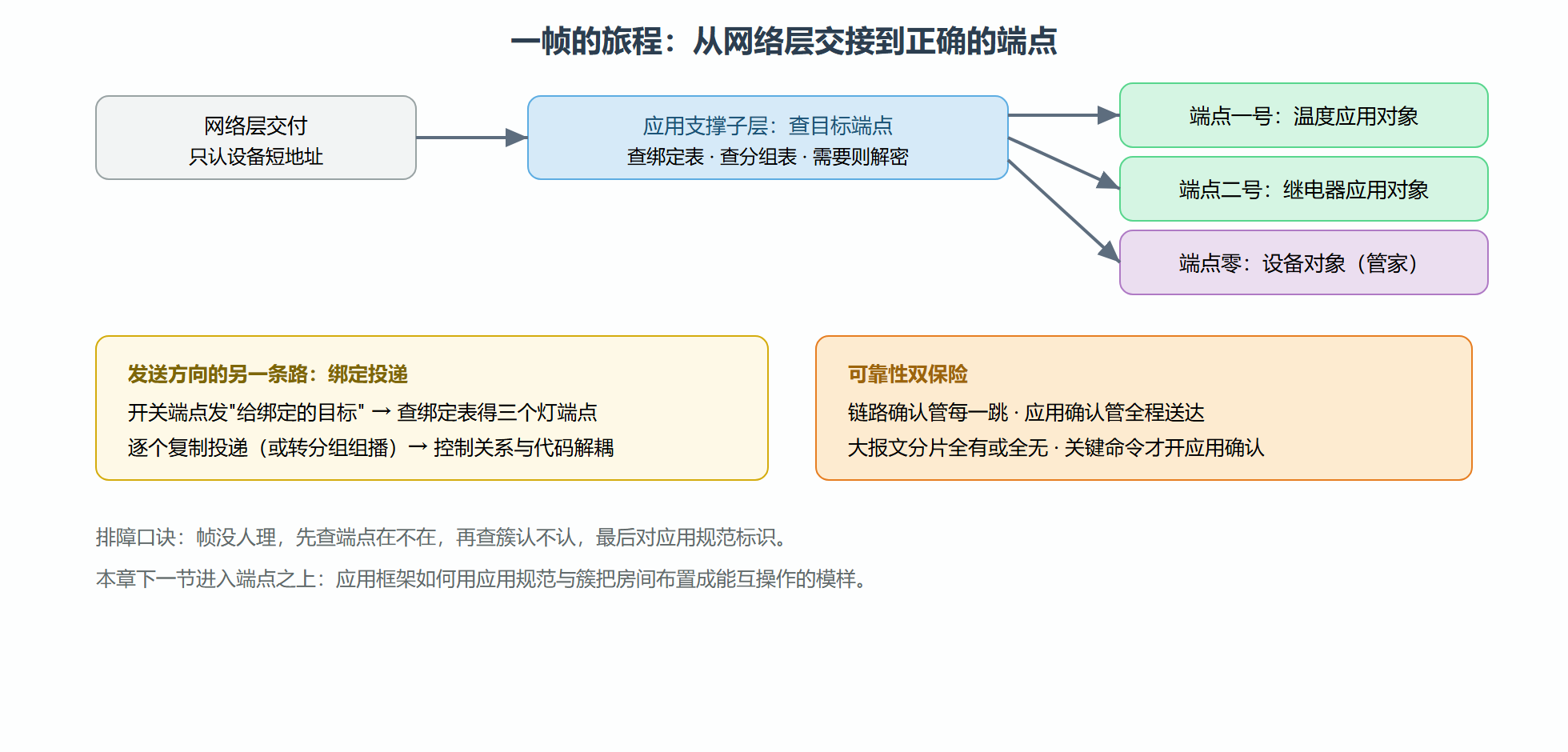

图：应用支撑子层四大功能与帧流向

本节要点回顾

• 端点分拣：一号到二百四十号住应用，零号留设备对象，帧按端点进门；
• 绑定与分组：控制关系从固件搬到配置，分组是省流量的广播式变体；
• 分片语义：全有或全无，丢一片整块重来，大报文先验链路再启用；
• 两级确认：链路确认逐跳交接，应用确认全程送达，休眠终端的超时要按轮询周期设；
• 安全执行点：端到端链路密钥加密在本层执行，与网络密钥双轨并行；
• 本节坐标：门房系统就位，下一节看房间布局——应用框架。

延伸：分片与重传的组合陷阱

分片与端到端重传组合时有一个容易踩的放大效应：整块分片传输因一片丢失而作废后，应用层重传会重新发送全部分片——块越大、片数越多，浪费放大越明显。工程对策三条：控制单块大小（宁可多次小块，不做超大块）；对大块传输启用更高优先级的链路选择（挑链路质量好的路径）；错峰调度（避开业务高峰，减少碰撞概率）。固件升级场景（第九章的镜像分块）是这套对策的主战场。

常见问题

绑定表有大小限制吗？

有，实现相关（协议栈的绑定表容量按条目数计，典型几十到几百条）。大规模场景中心化绑定（全存网关）比分布式绑定（存开关）扩展性更好——开关本地绑定表溢出是老式部署的经典故障，症状是"新配的绑定不生效"而旧绑定正常。

速查：可靠性配置对照

口诀：确认级别匹配业务价值 · 休眠方的超时按它的钟调。

补端到端确认与重传的工程权衡。APS 层的可靠传输是可选的（发消息时声明要不要端到端确认），权衡的坐标轴是可靠性与时延/流量。用确认的消息：丢失会重传，可靠但每条消息多一个往返（多跳网络里往返是按跳数放大的）；不用确认的消息：快且省，但丢失就永久丢失。实践的分界：控制类命令（开灯、关锁）必须确认（丢失的用户体验是"点了没反应"）；周期性上报（每十分钟一次的温度）可以不确认（丢了等下一轮，重传是浪费）。另一个细节是重传的节流：端到端重传发生在源端，多跳路径上每一跳的 MAC 重传已经各自发生过——多层重传叠加在拥塞时会加剧拥塞（恶性循环），所以 APS 重传次数要克制（一到两次加指数退避），把拥塞时的重传压力留给时间而不是硬冲。可靠性与流量在分层重传体系里的分配，是 APS 设计者与使用者都要心里有数的权衡。
