9.1 绿色能源：无电池设备的入网之道

9.1 绿色能源：一帧电能的极限设计

本节摘要：绿色能源方案让动能收集设备（按一下键发的电）入网工作——极简帧格式、代理转发模型、预共享密钥与代理校验。本节承接第八章"绿色能源纳入标配"，把这套为"没有电池、电用完即止"设备设计的极限协议讲透。

一、设计前提：电要用得起

想象一台无源开关：按下的机械动作经压电或电磁结构转换成电能，总量够发射一两次短帧，发完即断电归零。这个前提颠覆了常规协议的几乎所有假设——设备不能收听（听比发更耗电）、不能跑完整握手（帧数预算两只手数得过来）、不能维持任何运行期状态（断电即失忆，只有出厂预置信息能跨电周期存活）。绿色能源的全部设计都是在这三条约束下做减法：把"设备要做的"压缩到极致，把"其余一切"推给网络侧的代理。

帧的减法做到了极限：专用极简帧格式，砍掉常规帧里的大部头字段，只留最必要的标识与加密材料，一帧的空中时间压到几毫秒以内。过程的减法同样彻底：入网不需要第五章那套时序（扫描、关联、认证都是多帧往返），而是"一帧宣告加代理担保"——设备发出携带身份与安全材料的绿色能源帧，网内代理代为完成与信任中心的登记。

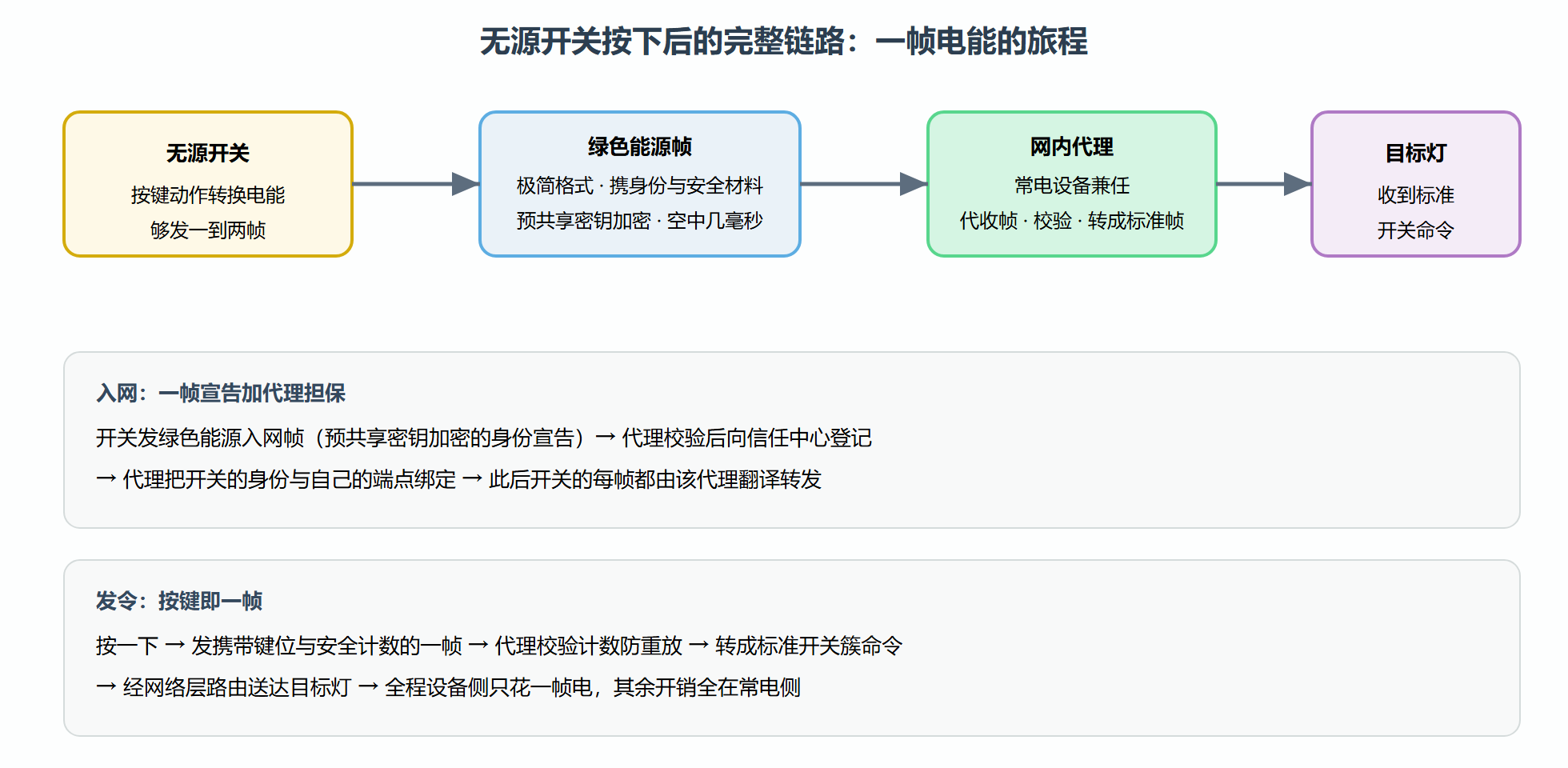

图：绿色能源设备经代理入网与发令的完整路径

二、代理：负担的重新分配

代理机制是这套设计的灵魂。网内任何常电设备（通常是有意布点的路由器）充当绿色能源代理：接收极简帧、校验其安全材料、把语义翻译成标准协议栈的帧（比如翻译成开关簇命令发往目标）。设备侧复杂度被压到几 KB 代码量级，全部智能移到网络侧。这呼应了贯穿全书的演化母题——每次遇到资源约束，解法都是"重新分配负担"：增强版把路由负担集中到网关，绿色能源把协议负担集中到代理。

多代理与移动性由此自然获得：开关发的帧可能被多个代理听到，都转发也无妨（目标侧按安全计数去重）；人拿着无源开关换房间，新位置的代理接手翻译，无需任何重新配对。这种"无状态漫游"是有源设备反而做不到的优雅——第五章讲过，有源终端换父节点要走孤儿扫描或重入网。

三、安全：预共享与计数器

安全材料的预算同样苛刻。链路采用设备与网络预共享的绿色能源密钥（产线写入，配合设备唯一标识），帧内带单调安全计数器防重放——攻击者录下无源开关的一帧原样重播，代理比对计数即拒。因为设备断电失忆，计数器的连续性由"按键次数"这类物理事实背书（每次按键机械递增），配合代理侧的宽容窗口容忍少量跳变。绿色能源的入网帧还要求代理做双向校验（防止伪造代理把假设备塞进网），安全模型的每个环节都为"设备只有一帧电"重新推导过。

⚠️ 常见坑：绿色能源设备"失灵"排查方向与有源设备完全不同——先查代理（代理掉线则其名下无源设备全部失灵，症状像"一批开关一起坏"），再查按键能量是否足够（老化或低温下机电转换效率下降，发的帧功率不足），最后才怀疑配对丢失。

四、生态意义与边界

绿色能源把"装电池"从设备全生命周期成本里抹掉，开关、门铃、温控旋钮这类高频交互小设备受益最大——无源开关的寿命是机械寿命，二十年不掉线（因为没线可掉）。边界同样明确：只有"事件型、极小数据"的业务适合（按一下、转一格），周期采样类传感器（温湿度要定时报数）不适合——能量收集撑不起周期发射。所以统一版生态里绿色能源与常规电池设备互补共存，第八章把它纳入标配是给这个互补组合发放了正式户口。

本节要点回顾

• 三条前提：不能收听、不能握手、不能维持状态，全部设计是约束下的减法；
• 极简帧：砍字段压到几毫秒空中时间，入网改为一帧宣告加代理担保；
• 代理模型：常电设备兼职翻译，负担全移网络侧，多代理天然冗余、移动免配对；
• 安全：预共享密钥加机械递增的计数器防重放，代理双向校验防伪造；
• 适用边界：事件型小数据最适合，周期采样撑不起，与电池设备互补共存；
• 本节坐标：绿色能源补完，下一节看与新一代统一应用层标准的协同。

延伸：能量预算的工程感觉

给无源设计一个量级感觉：一次按键转化的电能按数十微焦耳计，一帧的发射能耗（毫瓦级功率乘几毫秒）恰在此量级内——预算之紧可见一斑。由此推出的设计纪律：每多一个字段都要问"这字节值得花电能吗"。对照常规协议动辄几十字节的帧头，绿色能源的极简帧是"字节级抠电"的极端案例，也最能说明低功耗设计的本质是预算管理而非某个单点技术。

常见问题

无源开关能带多位键吗？

能，帧内键位标识支持多位（常见两位到四位产品）。每位独立计数，代理分别翻译成不同目标的命令——一个无源面板控制多路灯，正是靠键位加绑定配置实现的。

速查：绿色能源适配判断

• 业务是事件型小数据：适配（按键 · 旋钮 · 门磁）；
• 业务要周期采样：不适配（能量撑不起周期发射）；
• 部署位有常电设备可任代理：可行前置条件；
• 批量无源设备同失灵：先查共同代理；
• 按键变钝发帧变弱：查机电转换老化或低温。

补 Green Power 的工程原理与限制。无电池节点（按键式自发电开关、光能传感器）的协议支撑是 Green Power：这些设备不发常规 Zigbee 帧（成本与能耗不允许），而是发极简的 Green Power 帧（几十比特、无确认、单向），由专门的代理节点（普通路由器兼任）缓存并代为转发。原理上它的惊人之处在能量预算：按压动作的机械能（电磁采集或压电采集）转化为的电能量只有几十微焦，要在几毫秒内完成采集数据、编码、射频发送——整套射频发送的能耗预算不到十微焦。限制也源自原理：单向无确认（没有能量支撑重传），可靠性靠代理节点的冗余（多个代理监听）与序列号去重（代理们重复转发同一帧，接收端按序号去重）。部署含义：Green Power 设备的周围要有足够多的 GP 代理（正常 Zigbee 路由器默认兼任），部署密度不足时可靠性下降。它的适用边界因此清晰：低频次、高可靠诉求的手动操作场景（开关、遥控）是甜点；高频数据上报的传感场景不适合（能量撑不住）。

补 Green Power 与常规 Zigbee 设备的混网部署细节。GP 设备（无电池）与常规 Zigbee 设备共存于同一网络，但它们的语言不同（GP 帧不走常规协议栈），桥接靠网络里的 GP 代理节点。部署细节三条：其一，代理的地理分布——GP 帧只有一跳，代理必须在 GP 设备的射频可达范围内（GP 发射功率极低，可靠距离只有几米），大户型里每个无电池开关附近都要有常供电设备兼任代理；其二，GP 的安全绑定——GP 设备与目标的绑定（哪个开关控制哪盏灯）通过学习过程完成（按住开关让代理学习它的特征），学习过程的安全窗口管理是部署环节的要点；其三，调试的抓包差异——GP 帧要用支持 GP 的抓包器与配置才能看到，普通抓包设置下 GP 流量不可见——排障时先确认抓包配置覆盖 GP 信道与模式。混网部署的这三条细节说明：无电池设备的接入不是自动兼容，是有专门部署要求的功能——产品文档要把 GP 代理的密度要求写清楚，否则用户会得出开关不灵的错误结论。
