9.3 动态跳频与共存：挤挤一堂的免许可频段

9.3 共存与跳频：被邻居包围的日子

本节摘要：两点四吉赫免许可频段越来越挤——无线局域网、蓝牙、微波炉都是邻居。本节讲共存的三道防线：建网时的信道选择（静态避让）、运行期的信道管理与跳频（动态避让）、以及与无线局域网协同的时域避让机制。回到第二章的信道分布图，把"信道多"这个被动优势讲成主动策略。

一、重新看第二章那张信道图

第二章画过十六个信道的分布，其中十五、二十、二十六号落在三个主流无线局域网信道带的缝隙里。当时的结论是"信道多是被动防御"——现在升级为主动策略。共存问题的物理根源：无线局域网占每个主信道约二十兆赫带宽，恰好横跨四五个 Zigbee 信道；蓝牙用自适应跳频在整段里游走；微波炉泄漏集中在某个频点附近。同一个信道上，无线局域网的发射功率动辄比 Zigbee 高几个数量级（百毫瓦级对毫瓦级），对窄带低速链路是碾压式干扰——但注意，碾压是双向不对称的：Zigbee 帧短、占空比极低，它对无线局域网的影响微乎其微，而无线局域网对它则是生存威胁。所以共存策略的主语始终是 Zigbee：要么换房（信道选择与跳频），要么挑时间（时域避让）。

二、第一道防线：信道选择

建网期的信道选择（第五章双扫描）是共存的第一道防线：能量检测扫描天然避开无线局域网的热点信道——繁忙信道上的能量检测值显著偏高。工程经验的选择优先级：先试缝隙信道（十五、二十、二十六），其次与现网无线局域网主信道错开的信道，避开被蓝牙广播密集占据的频段。注意信道选择是一次性决策，网络建好后不轻易动（全网设备都要跟着迁），所以建网前花几分钟做一次现场频谱勘察，是回报极高的投入——很多"时好时坏"的网络，病根就是建在了无线局域网主信道正中央。

建网前的频谱勘察（现场实操清单）：

一 打开抓包或协调器调试工具的能量扫描，记录十六信道的能量检测值
二 同时列出环境里无线局域网的信道占用（一号到十三号主信道的分布）
三 优先级排序：缝隙信道（十五 · 二十 · 二十六）→ 无线局域网弱信道 → 其他
四 建网后记录所选信道，网络劣化时先复查该信道的能量变化
​

三、第二道防线：运行期信道管理与跳频

网络运行中环境会变——新装一台无线局域网路由器、邻居换了信道、微波炉开始服役。运行期防线是信道管理与跳频：协调器持续（或按需）评估当前信道质量（能量检测、重传率、链路质量分布），劣化超过阈值时发起全网信道迁移——广播迁移通告，全网设备在指定时刻集体切换到新信道。这个"举家搬迁"的代价不小（迁移期间的通信中断、个别失联设备需要找回），所以触发策略偏保守：优先等干扰自然消退，持续劣化才迁。

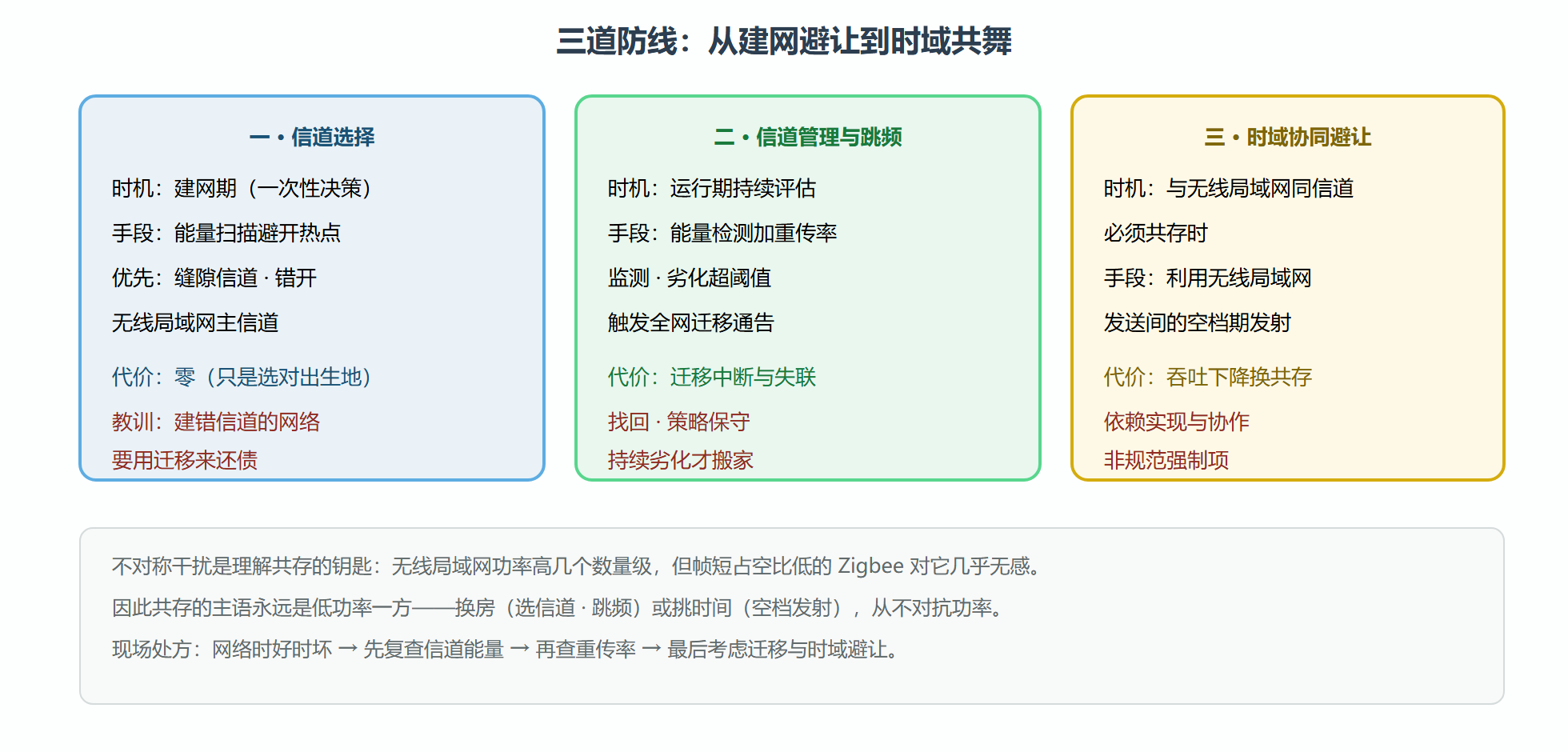

图：三道共存防线的触发时机与代价

四、第三道防线：时域协同

有时无法换房——比如部署环境规定必须用某个信道（与其他系统协调的结果）。时域协同是最后的手段：利用无线局域网"发一批、歇一阵"的突发模式，在它的间歇空档里发射。实现形态包括侦听空档后快速发射（本质是冲突退避算法在强干扰环境下的自然延伸——第二章的退避机制在这里意外地成了共存工具），以及与支持协作的无线局域网设备协商保留空档（更强的协同，依赖对方实现）。时域避让的收益是"能共存"，代价是有效吞吐下降（可用空档有限）——它是兜底方案而非优选方案。

五、共存思想的演化轨迹

早期版本对共存几乎没有着墨——那个年代免许可频段还不太挤。随着无线局域网全面普及与蓝牙设备爆炸，共存从"选对信道就行"演化成"建网避让、运行监测、必要时举家迁移、极端时挑空档"的完整体系。这条演化线再次印证本书的母题：规范里的每个机制都是对环境变化的回应。今天部署 Zigbee 网络，共存三道防线应该是设计文档里的固定章节，而不是出问题后的补救清单。

⚠️ 常见坑：把共存问题当覆盖问题治。信号弱加中继、换高增益天线，都不解决"被无线局域网压制"——干扰下链路质量差不是因为距离远，而是因为信噪比被邻居压垮。先做频谱勘察再谈覆盖。

本节要点回顾

• 不对称干扰：功率差几个数量级使共存主语永远是 Zigbee，策略是避让从不对抗；
• 信道选择：建网期一次性决策，缝隙信道优先，建网前频谱勘察回报极高；
• 跳频迁移：运行期持续评估、保守触发、广播通告全网齐迁，代价是中断与失联找回；
• 时域协同：侦听空档发射是退避机制的延伸，兜底而非优选，吞吐换共存；
• 演化轨迹：从无到三道防线，共存体系是免许可频段拥挤化的直接回应；
• 本节坐标：生存策略讲完，下一节把所有竞争者拉进同一张矩阵做总对决。

延伸：共存与自愈的相似性

跳频迁移与路由自愈在逻辑上同构：都是"环境变化检测加有序重配置"。路由自愈重配转发路径（不动信道），跳频迁移重配工作信道（不动路径）。两者还共享一个工程原则——重配置要全网协调（路由错误帧通知、迁移通告广播），否则会出现"一半设备已迁、一半还在旧信道"的脑裂。理解这个同构后，排障方法论也通用：先看协调机制是否失效，再看环境检测是否误判。

常见问题

迁移时失联的设备怎么找回？

设备在旧信道失联后按策略扫描（先扫已知候选信道），找到新信道上的网络即归队。长时间找不回的设备需要人工干预（靠近协调器重新触发配网）。迁移前广播多发几轮通告、选业务低谷执行，能把失联面压到最小。

速查：共存处方顺序

• 第一步 建网前能量扫描 · 缝隙信道优先；
• 第二步 记录所选信道 · 网络劣化先复查能量变化；
• 第三步 重传统计持续监测 · 爬升即干扰信号；
• 第四步 持续劣化再迁移 · 选业务低谷执行；
• 第五步 无法换房才用时域空档 · 接受吞吐折损。

补 2.4GHz 共存的度量与实测方法。共存（与 Wi-Fi 蓝牙在同一频段互不干扰）不只是协议特性，更是可度量的现场问题。度量指标：PDR（包投递率）随信道干扰的变化、重传率、CSMA 失败计数——三者都是协议栈可导出的统计。实测方法：固定测试拓扑（一组设备与固定位置），分别在三个时段测（Wi-Fi 空闲的凌晨、中等使用的白天、高峰的晚间），对比三时段的 PDR 曲线——PDR 与时段强相关的部署，就是受到了 Wi-Fi 干扰。对策的落地顺序：换信道（Zigbee 侧挪到 Wi-Fi 信道间的缝隙）→ Wi-Fi 侧调整（降低 AP 功率、把低流量终端从 2.4GHz 迁到 5GHz）→ 频谱隔离（物理距离或屏蔽）。动态跳频（AFD，Zigbee PRO 2023 引入）把"换信道"自动化了——全网协商逐信道避开干扰，是协议层对共存问题的终极回应。共存实测与对策的这个闭环，是把"无线部署从玄学变工程"的关键一跃。
