7.1 成像仿真模型：在计算机里预演曝光

7.1 成像仿真模型：在计算机里预演曝光

第 2 章用单缝与光栅建立了衍射直觉，本节把它工程化：一台真实光刻机的曝光过程，如何被写成一套足够快、足够准的数值模型。这套模型是 OPC、SMO、窗口分析的共同底座——学会它的三层结构，就看懂了计算光刻的全部骨架。

三层模型：光源、成像、胶响应

第一层是光源描述。部分相干照明不能只用一条光线描述，工业标准做法是源点采样（source integration）：把照明瞳离散成几十到几百个源点，每个源点近似为一束独立的相干平面波，各自的强度由瞳形文件给出。整个像面强度等于所有源点成像强度的加权平均——"部分相干"被翻译成了"多次相干成像的加权叠加"。

第二层是部分相干成像。对每个源点，掩模透射函数乘上入射波相位，经傅里叶变换得到衍射谱，用光瞳函数（孔径截断加像差相位）滤波，再反变换回像面得到该源点的空间像。最陡的坑是计算量：每个源点一次二维傅里叶变换，乘以源点数、乘以掩模像素数，全芯片仿真动辄天文数字。工业解法有两个：霍普金斯分解（把强度计算分解为掩模两两像素对的互相关，预计算透射交叉系数 TCC，可复用于所有图形）与分解为平行网格的 GPU/集群计算。第三层是胶与显影响应：把空间像光强按阈值切割（或用更精细的 Mack 显影模型），得到显影后轮廓。三层串起来，输入版图与机台参数，输出晶圆图形预测。

# 一维空间像的最小仿真：单光源点 + 光瞳滤波 + 阈值切割
import numpy as np

x = np.linspace(-500, 500, 4096)          # nm
pitch, NA, lam = 80, 1.35, 193            # nm
mask = (np.sign(np.sin(2*np.pi*x/pitch)) + 1) / 2   # 掩模方波透射

spec = np.fft.fftshift(np.fft.fft(mask))  # 衍射谱
freq = np.fft.fftshift(np.fft.fftfreq(len(x), x[1]-x[0]))
pupil = (np.abs(freq*lam/NA) <= 1).astype(float)    # 光瞳截断 NA 1.35
image = np.abs(np.fft.ifft(np.fft.ifftshift(spec*pupil)))**2
edge_slope = np.max(np.abs(np.diff(image)))         # 影像斜率指标
print(f"空间像对比度约 {image.max()/max(image.min(),1e-9):.2f}")
print(f"归一化斜率指标约 {edge_slope:.4f}")
# 真实工具再加源点加权、像差相位、胶阈值与显影模型
​

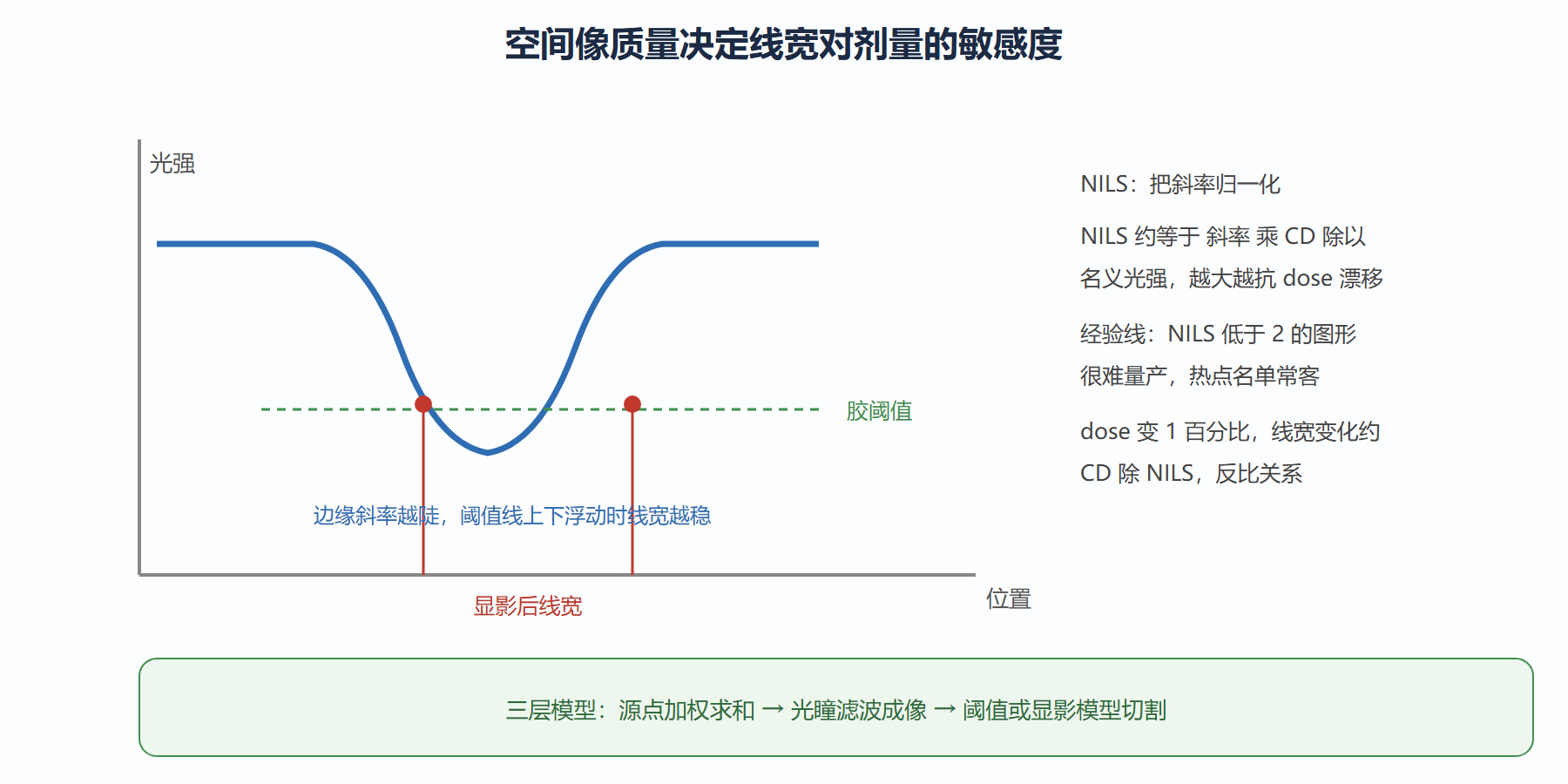

图：空间像与阈值切割——NILS 决定 dose 敏感度

NILS：把"像质"变成一个数

空间像好不好，最终用户是显影阈值——阈值处的对数斜率决定线宽对剂量的敏感度。归一化影像对数斜率 NILS = 边缘斜率 × CD / 名义光强，把不同尺寸图形的像质拉到同一标尺上。NILS 的工程含义可以用一行关系记住：dose 每变化 1%，线宽约变化 CD/NILS——NILS 3 的图形，1% 剂量涨落换 0.33% 线宽涨落；NILS 1.5 的图形则翻倍。工艺开发里"这个图形能不能量产"的第一问，就是它的 NILS 有多少；第 2 章的所有增强技术，本质都是在为关键图形的 NILS 买保险。

模型的校准：从物理模型到工艺模型

纯物理模型给出的轮廓与实测总有偏差——胶的显影参数、PEB 扩散、机台的实际像差都带不确定性。工业模型在物理骨架上叠一层参数拟合：用一组专测图形（线阵、孤立线、接触孔、各种节距）的曝光晶圆实测 CD，反推阈值、扩散长度、有效光源等模型参数，直到预测与实测的偏差压进 1nm 上下。校准后的模型被称为"工艺模型"，它是 OPC 与 SMO 的执行者。模型的身价不在公式漂亮，在预测误差小且外推稳——每次机台或材料变更都要重校，这也是第 2 章说"OPC 有保质期"的技术根源。

仿真精度的层级选择

计算光刻的模型有精度档位，工程上按用途选：全芯片 OPC 用快速近似模型（TCC 稀疏化、核裁剪），牺牲一些精度换吞吐；热点检测用中等精度模型加规则加速筛；签核与机理研究用严格电磁模型（RCWA、FDTD 处理掩模三维效应）。EUV 探索把"严格模型"从可选项变成必需品——掩模的三维轮廓与斜面效应在高孔径下不可忽略，传统基尔霍夫近似开始失真。精度、速度、覆盖面构成计算光刻的铁三角，任何宣称"全流程仿真"的方案，都要接受三角形的边长分配检验。

问题：仿真准了还要不要做实验？

要，而且实验设计因仿真而变。模型负责把"不可能的组合"筛掉，把数百点的探索收敛到数十点的验证；FEM 实验负责给模型喂校准数据、并在节点切换时检验外推能力。仿真与实验是互为校验的伙伴，谁也替代不了谁。

掩模三维效应：被忽略的第三个维度

经典模型把掩模当成无限薄的黑白片，但真实掩模的吸收层有几十到上百纳米的厚度与陡峭侧壁——在 193nm 高孔径下，光在侧壁上的传播效应开始显著，这被称为掩模三维效应（mask 3D effect）。它带来的偏差包括：同一图形在不同照明下的等效阈值漂移、多层堆叠引起的相位移、侧壁形貌对边缘斜率的调制。EUV 的反射式掩模让三维效应更复杂（吸收层在多层膜之上，斜面对反射波前的扰动更大）。工业的应对是把严格电磁求解器嵌入模型链，代价是计算量再上一个数量级——又一个"精度换算力"的典型交易。

本节要点回顾

• 三层模型：源点采样描述部分相干，光瞳滤波完成成像，阈值/显影模型切割轮廓。
• 霍普金斯 TCC 分解与并行计算是全芯片仿真能跑起来的两大支柱。
• NILS 是像质的统一标尺：dose 变 1% 换线宽变化约 CD/NILS，量产底线约 2。
• 模型必须用实测 CD 校准，物理骨架加参数拟合才是可用的"工艺模型"。
• 机台与材料一变，模型重校——计算光刻是持续运营的资产而非一次性交付。

模型有了，接下来让它干活：光源和掩模一起交给算法优化，这就是 SMO。
