7.3 工艺窗口分析：良率的先行指标

7.3 工艺窗口分析：良率的先行指标

分辨率告诉你"印得出印不出"，工艺窗口告诉你"稳定不稳定"。同一个图形，两套工艺方案都能印到目标线宽，但一套对 dose 和 focus 的漂移高度敏感，另一套随便折腾都合格——量产选后者，因为产线上没有"刚刚好"这回事。本节讲窗口怎么测（FEM）、怎么画（窗口图）、怎么算（窗口面积与 Cpk），以及它为什么是良率的先行指标。

FEM 实验：把工艺的两个轴扫一遍

focus-exposure matrix（FEM）是窗口测量的标准动作：一组晶圆（或同片的不同区块），dose 从低到高分档、focus 从负到正分档，两维交叉形成矩阵；曝光显影后逐格测 CD，得到一张"dose × focus → CD"的数据立方。从数据立方里能读出三件事：best focus 与 best dose（等 CD 线的中心）、dose 窗口 EL（焦点最优处 CD 达规格的 dose 范围，用百分比表示）、DOF（dose 最优处 CD 达规格的 focus 范围）。FEM 一次通常消耗一两片晶圆、几十上百个曝光区块，是工艺开发最基础也最昂贵的实验主食。

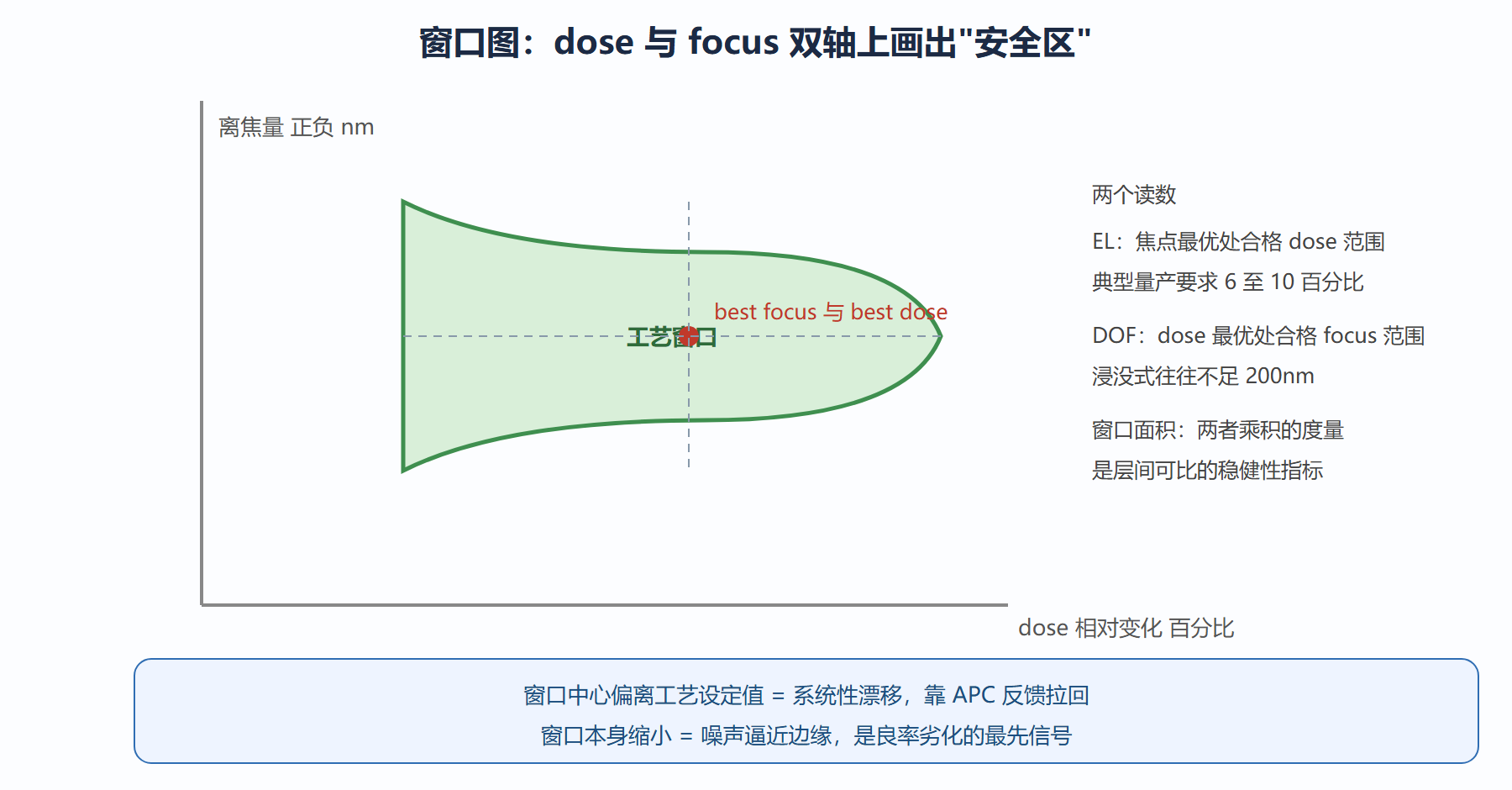

图：焦深-能量工艺窗口与窗口面积

窗口的量化：面积、中心与 Cpk 语言

窗口面积（EL × DOF，或二维合格率的度量）解决"层与层、方案与方案之间怎么比"的问题：栅极层的窗口面积萎缩 30%，就是全厂最响的警报。窗口中心解决"设定值放哪"：best dose/best focus 不在零点，说明存在系统性偏移（机台匹配残差、掩模误差、膜厚漂移），靠设定补偿拉回。更深一层的语言是 Cpk：把 dose 与 focus 的产线波动（机台间、日间、批间的方差）与窗口半径放在一起算过程能力指数。窗口的宽窄是工艺的天赋，波动的大小是工厂的修养，良率由两者共同决定——这句总结值得抄下来。

从窗口到良率：为什么说它是先行指标

CD 分布只是中间量，良率才最终结账。逻辑链条是这样的：窗口宽 → dose/focus 波动不把图形推出规格 → CD 分布收在规格内 → 器件参数分布收窄 → 良率模型里的弱器件比例下降。反过来说，当某个层的良率开始"无声下滑"时，最早的信号往往不是废品增多，而是该层窗口面积在 FEM 复测中悄悄变窄——因此先进产线把 FEM 复测排进周期维护节奏，作为良率的前哨雷达。结合第 8 章的 CD 量测数据流（APC 闭环），窗口管理就构成了光刻良率控制的主轴。

# 用实测 FEM 数据拟合窗口面积（示意）
# fem[focus][dose] = cd（nm）
import numpy as np
focus_axis = np.arange(-80, 81, 10)     # nm
dose_axis  = np.linspace(0.92, 1.08, 33)
cd = np.load  # 伪代码：cd = np.array(...) 形状 len(focus) x len(dose)
lo, hi = 39.0, 41.0                     # CD 规格
inside = (cd >= lo) & (cd <= hi)
el = inside.any(axis=0).sum() * (dose_axis[1]-dose_axis[0]) * 100
dof = inside.any(axis=1).sum() * 10 * 2 / 1000   # 近似往返 nm
print(f"EL 约 {el:.1f} 百分比，DOF 约 {dof:.0f} nm，窗口占比 {inside.mean()*100:.1f} 百分比")
# 窗口占比跌破阈值即触发工艺评审，这是产线常见的自动报警逻辑
​

窗口思维的三个推论

其一，评估新方案必须"带着窗口报价"：宣称分辨率提升 2nm 而窗口缩小一半的方案，量产价值为负。其二，窗口预算要分账：机台间匹配、掩模误差、膜厚漂移各吃掉多少，与第 8 章的套刻预算同构。其三，窗口是设计能感知的：图形越接近分辨率极限窗口越窄，设计规则本质上是在为窗口留余量——这条线在第 9 章 DFM 里收紧成正式的协同流程。

窗口思维的一道综合题

把本章三节连起来做一道题：某关键层的窗口面积在 FEM 复测中环比缩小 20%，best focus 从 0 漂到 -30nm。可能的原因清单与排查顺序：机台焦面漂移（查调平调焦记录与波前数据）→ 掩模污染或形变（查掩模复检记录）→ 膜厚或 BARC 批次漂移（查 Track 记录与膜厚图）→ 版图变化（新产品引入了新图形，查热点库）。每个假设都有对应的数据源，窗口异动由此变成一场有据可查的侦探工作——这也是本章真正的用法：窗口不是一张静态图表，而是全产线健康度的中央仪表盘，仪表盘的每次异动都该被翻译成一条具体的排查路径。

窗口、良率与产能的三角换算

窗口数据最终会流进三张报表。良率报表：窗口边缘的 die 概率性超规格，窗口每缩 10%，边缘 die 损失按规格分布的尾部积分可估——这是 8.3 泊松模型的姊妹计算。产能报表：窗口窄意味着 dose/focus 的重设频率上升、验证片消耗增加、机台匹配要求加严，机时成本随之上涨。研发报表：窗口是工艺方案评审的第一门槛，"分辨率达标但窗口出局"的方案每年都在评审会上倒下。三张报表合起来的结论是：窗口是物理与经济的交汇货币，工程团队日常围绕它讨价还价，管理层用它给技术路线投票。

问题：窗口多大才算够？

没有统一答案，因为窗口的"够"取决于波动预算：dose 与 focus 的产线波动（机台匹配、批次漂移、短周期噪声）是可测的统计量，窗口必须以若干倍标准差覆盖波动。业界常用的语言是 Cpk 大于某阈值（如 1.33），换算过来即窗口半径至少四倍于波动标准差。所以"窗口够不够"的正确问法是"这个厂的波动多大"——同一个工艺在管理粗放的厂会"不够"，在管理精细的厂就"够"。窗口是工艺与管理的联立函数，再次印证了那句话：窗口是天赋，波动是修养。

本节要点回顾

• FEM 是窗口的标准测法：dose 与 focus 二维扫描，产出 best 设定、EL 与 DOF。
• 窗口面积是层间可比的稳健性指标，EL 量产典型 6 至 10 个百分比。
• Cpk 语言把窗口与波动合账：窗口是天赋，波动是修养，良率看乘积。
• 窗口面积变窄是良率劣化的最先信号，FEM 复测是产线的前哨雷达。
• 新工艺方案必须"带着窗口报价"，单报分辨率不作数。

到此，"印得又细又稳"的故事讲完。最后一章：印出来的图形怎么验收、怎么控制、怎么变成良率与利润。
