9.2 设计与制造协同：DFM 的因果链

9.2 设计与制造协同：DFM 的因果链

设计公司画图时想的是逻辑功能，晶圆厂印图时面对的是光的衍射——两个世界之间的翻译不做好，良率就替所有人买单。DFM（Design for Manufacturability，面向可制造性的设计）就是这套翻译体系。本节讲清 DFM 的三层机制：设计规则怎么为工艺窗口留余量、热点怎么被预测与规避、光刻友好设计怎么从源头减少图形难度。

第一层：设计规则是工艺窗口的合同

设计规则手册（DRM）里的每一条——最小线宽、最小间距、最小包围、方向约束——都不是随便定的数字，而是第 7 章工艺窗口的法律化：规则的宽严直接决定窗口的宽窄，进而决定良率的起点。第 2 章的离轴照明偏爱单方向图形，于是先进设计规则要求金属层只走横竖两个方向；多重图形要求版图可二着色（6.2 节），于是规则手册里出现了"同色图形最小间距、异色图形最小间距"这样的着色规则。每个规则条目背后都有一条物理因果链，把规则当"限制清单"死记的工程师，永远比不上理解因果链的工程师。

第二层：热点预测与规避

规则管住了"标准结构"，管不住"标准结构的组合"。某些特定的图形组合——密集线接孤立线的过渡、J 形弯、过近的线端——即便全部合规，也会因为邻近效应叠加而形成工艺热点（hotspot）。现代流程的对策是把第 7 章的仿真模型前移到设计端：设计公司拿到晶圆厂签核过的光刻模型，对全版图做一遍"虚拟曝光"，凡仿真轮廓超差的图形被标记为热点，要么改版图、要么按预案加强 OPC。这套**模型签核（model sign-off）**机制是设计-制造协同最硬的一条线：晶圆厂为模型负责，设计公司为规避负责，责任边界清晰。

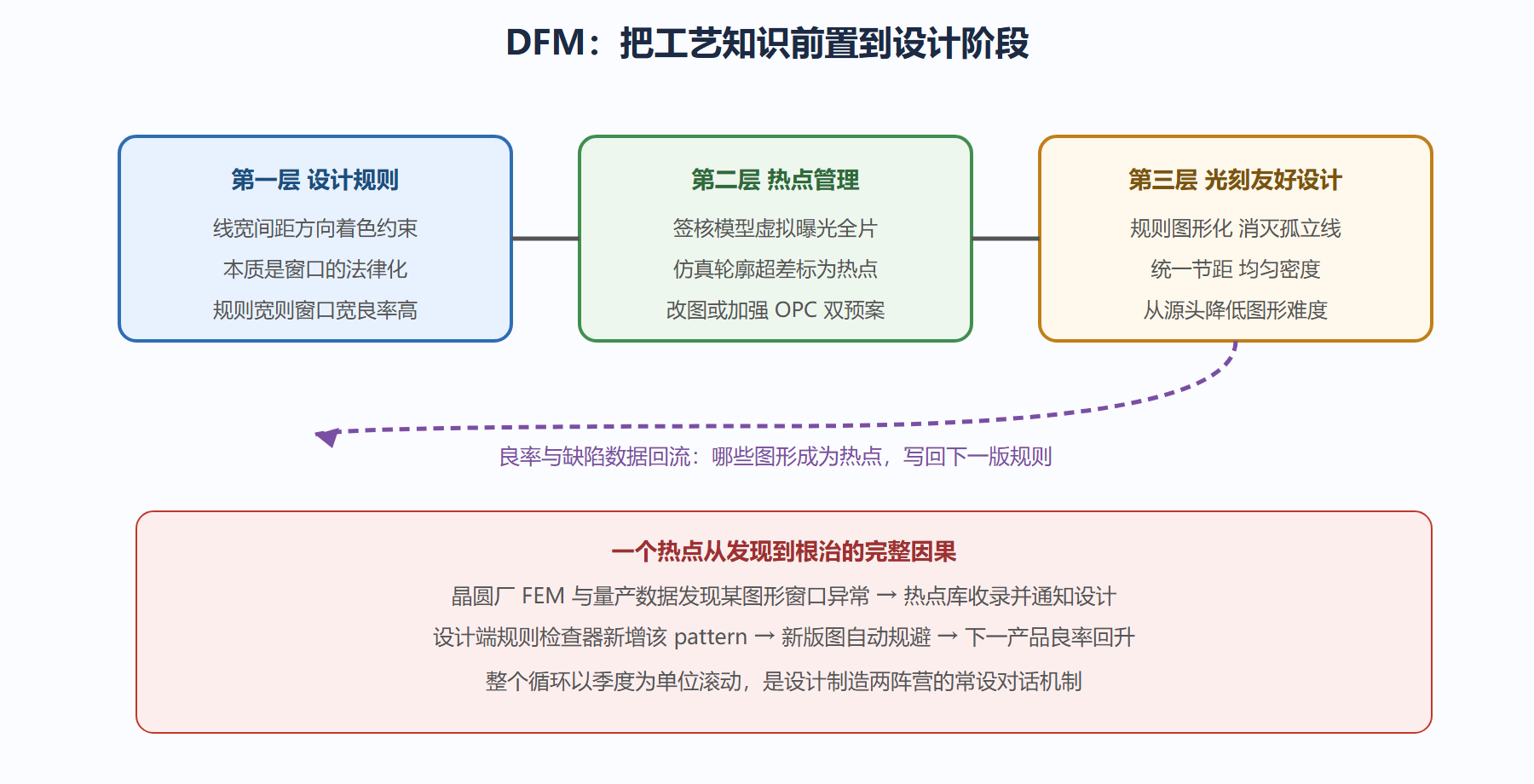

图：DFM 的三层闭环与热点管理

第三层：光刻友好设计（LFD）

更激进的协同是把"图形变简单"作为设计目标本身：统一节距（使所有线条间距落在光学甜点）、密度均匀化（填充图形平衡 CMP 与光刻负载）、消灭孤立线（用假图形把孤立环境改造成密集环境）、方向统一（配合偶极照明）。这些手法在存储器上用到了极致——3D NAND 的图形几乎全是规则阵列，正是它能把多重图形成本压住的原因。逻辑电路受功能约束做不到全规则化，但在关键层大量借鉴同样思想。LFD 的哲学：与其在工艺端为烂图形拼命，不如在设计端不画烂图形。

协同的组织形式

DFM 不是软件工具而是组织机制：晶圆厂向设计公司开放（签核的）工艺模型与热点库，设计公司向晶圆厂提前披露版图统计特征，双方按产品共同评审可制造性风险；先进产品甚至会出现"工艺-设计联合工作流"，关键层规则由双方按窗口预算逐条谈判。第 7 章的模型、第 8 章的良率数据，在这里成为跨公司流通的"通用货币"。

DFM 的一个完整案例

一款手机芯片的关键层在设计冻结前收到晶圆厂的热点清单：某处标准单元拼接出的"孤立线接密集线"过渡图形，虚拟曝光窗口只有量产下限的六成。设计团队有三个选项：改版图（调整单元拼接方式，路由绕行，性能损失微小）、加强 OPC（晶圆厂评估可行但掩模成本上升）、接受风险（窗口边缘化，量产爬坡期良率受损）。团队选了改版图，一周内完成验证。这个 48 小时的决策避免了量产后数百万美元级的良率损失——DFM 的价值不在于工具多复杂，而在于把一次昂贵的量产事故，提前变成一次便宜的设计修改。同类案例的持续积累，构成热点库与规则手册的迭代燃料。

问题：DFM 会不会扼杀设计创新？

规则确实约束了自由度，但换一个视角：规则是"已被证明可制造"的确定区，创新的代价被明码标价。先进设计公司的竞争力恰恰体现在规则内的取舍艺术——哪些层守规则保良率、哪些层冒险换性能，是商业决策而非技术妥协。DFM 真正消灭的是"无意的风险"，而不是"有意的创新"。

规则谈判桌上的一条真实规则

举一条真实感很强的规则谈判案例：某代逻辑工艺的金属层方向约束从"横竖双向"收紧为"单一优先方向"（为配合强偏轴照明），设计端路由工具需要大改，通信与布线拥塞成本上升约一成。谈判的结果是折中方案——主线单方向，局部短连线保留双向但列入热点监控库。这条规则的谈判桌上坐着光刻工程师（给出窗口数据）、路由算法工程师（给出布线代价）、产品经理（给出性能与上市时间约束），最终数字是三方数据的交集。设计规则的每个条目都是一份多方签章的经济合同，理解这一点，就读懂了 DRM 手册为什么每代都厚一截。

热点库的经济学

热点库本质是一份"已知会出问题的图形组合"的公共黑名单，它的价值随条目积累指数增长：每一条热点都对应一次真实的良率教训，复用一条知识就避免一次重复踩坑。热点库的商业形态也值得玩味——晶圆厂不愿全量公开（是竞争力），设计公司不愿自建（成本太高），于是第三方 EDA 厂商的共享热点库与晶圆厂私有库并行流通。知识资产的产权安排，最终决定了知识流通的速度——这在任何行业都成立。

DFM 指标的合同化

DFM 要真正落地，光有工具不够，还要把可制造性变成合同语言：热点清单的归属责任、模型签核的误差上限、违规图形的豁免流程，都要写进晶圆厂与设计公司的商务协议。前沿产线甚至发展出"窗口保险"式的定价——设计公司可以选择接受更紧的规则换更低的光刻报价，或付费保留宽松规则。可制造性从技术语言翻译成价格语言，是 DFM 成熟的标志，也是第 7 章窗口经济学在产业链层面的收官。

问题：DFM 会不会让设计同质化？

担心有道理：规则越紧，可行设计空间越小，各家芯片的结构相似度确实上升。但产业的真实演化是规则紧一点、创新点搬家——架构级创新（芯粒、堆叠、专用加速器）接过微缩放缓让出的性能接力棒。DFM 压缩的是版图级的自由度，放大的是系统级的创造力，两相抵消后，行业创新总量未必减少，只是换了表达层次。

本节要点回顾

• 设计规则是工艺窗口的法律化：每条规则背后是一条物理因果链。
• 模型签核与热点管理是协同最硬的一条线：晶圆厂管模型，设计管规避。
• LFD 从源头简化图形：统一节距、密度均匀、消灭孤立线，存储器用到极致。
• 热点知识以季度为单位回流规则手册，形成设计-制造的常设对话。
• 协同的通用货币是模型与良率数据，工具只是机制的外壳。

协同机制讲完了。最后一节把视野推到厂房围墙之外：这条产业的环境账。
