1.2 主动声呐：叩问大海的回波逻辑
1.2 主动声呐：叩问大海的回波逻辑
本节摘要：主动声呐发射自己设计的已知波形，接收目标散射回来的回波，以往返时延换算距离、以波束指向给出方位、以多普勒频移估计速度。它换来的是确定的距离、清晰的图像与可控的节奏，付出的是双程传播损失、混响背景与暴露自身这三笔账。读懂本节，你就掌握了全册"主动侧"的骨架。
学习目标
阅读完本节，你应当能够：
- 按顺序画出主动声呐的完整链路，并说明每个环节对信号做了什么；
- 用往返时延公式手工换算时延与距离，并解释为什么必须除以二；
- 说出主动声呐的三笔代价各自由什么物理机制产生；
- 区分收发合置、双基地与多基地体制的几何差别与用途。
工作原理：一次完整的"叩问"
主动声呐的一个工作周期像一场对大海的正式提问。发射机先把波形发生器产生的电信号放大到千瓦乃至兆瓦级，馈给发射换能器；换能器把电能转换成声能，向指定方向辐射一个精心设计的脉冲——可能是单频填充的矩形脉冲（CW 脉冲），也可能是频率随时间 sweeping 的调频脉冲（LFM），波形怎么选是第4章的主题。声脉冲离开基阵后进入海水，沿着由声速剖面决定的弯曲路径向外传播，一路上被扩散与吸收不断削弱。碰到目标——潜艇、鱼群、沉船、礁石——一部分入射声能被散射回各个方向，其中沿原路返回的那一小股就是回波。回波再走一遍来时的路，回到接收基阵，被换能器转换回电信号，经过放大、滤波、波束形成与匹配处理，最终在显示器上点亮一个亮点或勾勒出一段图像。
测距的算术极其简单：声波走的路是"去程加回程"的双倍路程，所以距离等于声速乘以往返时延再除以二。海水声速取每秒约 1500 米，那么回波在 1 秒后到达，目标距离就是 750 米；0.2 秒到达，距离 150 米。做一个反向的心算练习也很有用：想探测 15 公里外的目标，声波要跑 30 公里，需要整整 20 秒——这就是为什么主动声呐的脉冲重复周期动辄十几秒，也为什么反潜搜索像"每二十秒眨一次眼的眼睛"。
时延-距离换算（c ≈ 1500 m/s）： R = c·T / 2 T = 0.067 s → R ≈ 50 m （近程避碰、成像） T = 0.67 s → R ≈ 500 m （鱼雷告警、避碰） T = 6.7 s → R ≈ 5.0 km （中程搜索） T = 20 s → R ≈ 15.0 km （远程搜索，脉冲周期下限） 注意：脉冲重复周期必须大于期望探测距离对应的往返时延， 否则上一发脉冲的远距回波会被当成下一发脉冲的近距回波（测距模糊）。
能量账本：每一项都在扣钱
主动声呐方程 SNR = SL − 2TL + TS − NL + DI − DT 是第3章的主角，这里先建立一个粗账本直觉。设发射声源级 SL 为 220 dB（大功率舰壳声呐的典型量级），声波传播到 10 公里外再折返，双程传播损失 2TL 约为 140 dB（球面扩散加吸收）；目标强度 TS 取大型潜艇正横姿态的 25 dB；环境噪声级 NL 约 60 dB；接收基阵指向性指数 DI 约 20 dB。账面余量：220 − 140 + 25 − 60 + 20 = 65 dB，再减去检测阈 DT 约 10 dB，仍剩 55 dB——听起来很富裕？注意传播损失对距离极其敏感：距离翻一倍，仅球面扩散就要多吃 12 dB（双程各 6 dB），叠加吸收后更狠。10 公里时 55 dB 的富裕度，到 40 公里可能只剩 7 dB，到 60 公里就归零了。主动声呐的"作用距离"从来不是一个常数，而是这张账本刚好平衡的那个距离。

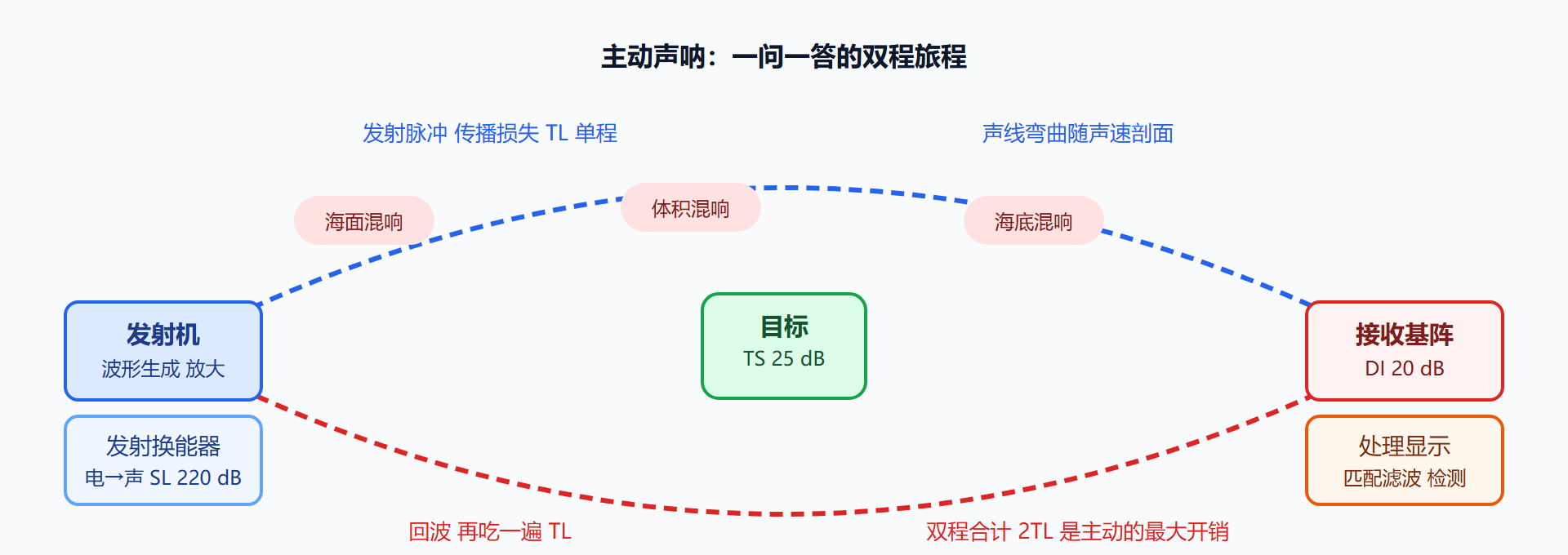

图：主动声呐回波链路——能量从发射到显示的全程
三笔代价：主动的宿命
第一笔是双程传播损失。被动声呐只付单程路费，主动声呐要付往返两次，同样的距离下主动天然吃亏 6 dB 以上的球面扩散项（翻倍距离双程 12 dB），叠加吸收后差距更大。这笔账直接把主动声呐的远程探测能力按在地上摩擦，也是为什么远程反潜预警历来由被动系统把守。第二笔是混响。发射出去的声能除了打中目标，也会被海面波浪、海底起伏与水里的气泡、浮游生物散射回来，形成随距离衰减的"伪回波"幕布。在浅海与近程，混响往往比环境噪声更吵，成为限制检测的主背景——这是主动声呐独有的烦恼，被动声呐没有发射，也就没有混响。第三笔是暴露。发射瞬间，自己就是海里最响的声源，等于向所有被动监听者自报家门；军用平台上"先开机先暴露"的铁律由此而来，很多潜艇整个巡逻期间不开一次主动声呐，改用环境声呐（不发射、只利用航船噪声做主动式处理的变体）或被动系统保持态势感知。
三笔代价对应三种补救。对双程损失：加大 SL、提高频率效率、利用声道会聚区（第2章）。对混响：用多普勒处理把静止散射体的回波滤掉，或改用宽带波形拉开目标与混响的距离差（第4章）。对暴露：收发分置——发射机放在远处（另一艘船、浮标或岸站），接收阵躲在安静处，形成双基地或多基地几何，让"打鼓的人"和"听鼓的人"分开站。
体制变体：合置、分置与多基地
收发合置（单基地）是默认形态：同一副基阵先说后听，几何简单、工程紧凑，舰壳声呐、吊放声呐多是此类。双基地把发射端与接收端拉开：发射平台可以是不怕暴露的低价值节点（浮标、无人艇），接收平台保持静默，敌方即使听到发射也未必知道听音者在哪里。多基地进一步用一发多发多收构成网络，目标回波从多个角度汇拢，定位精度与抗"目标静音"能力都提升——目标可以正对一个接收方向躲开声波，却很难同时对所有几何关系都保持低 TS。代价是时间同步、空间配准与数据融合的复杂度陡增，这也是第6章组网内容里要还的债。
要点速记
- 主动声呐的信息来自自己设计的波形：时延给距离、波束给方位、多普勒给速度，距离等于声速乘时延的一半。
- 三笔代价是主动的宿命：双程传播损失压低远程能力，混响抬高近程背景，开机即暴露改变战术使用方式。
- 每笔代价都有对应的补救技术，分别通往会聚区传播（第2章）、波形设计（第4章）与多基地体制（第6章）。
- 主动声呐适合"要距离、要图像、不怕暴露"的任务：测深、成像、探雷、鱼雷告警、末端精确定位。
一个反面案例：功率崇拜的代价
某次浅海演习里，一艘舰艇把主动声呐功率开满 searching，结果近程显示器被海底混响糊成一片，远程会聚区却因海洋环境不配合而空空如也；与此同时，邻舰的被动系统早已通过一部拖曳阵在几十公里外建立了接触。复盘结论有三条：浅海近程是混响的主场，加大功率只会让混响同步变大（第3.2节的结论）；暴露的大功率发射让全编队的位置进了对手的声纹库；会聚区主动探测必须先有水文预报支撑，不能靠蛮力。三条合起来就是一句老声呐员的话：先算账，再按键。
问题：为什么有些主动声呐听起来是"嘟——"的长音，有些是短促的 ping
音长就是波形选择的声音表现。长音（长脉冲）把能量压进窄频带，利于多普勒测速与远距积分；短促的 ping 是宽带短脉冲，牺牲速度信息换取距离分辨率。听音辨波形，是判断一部声呐任务取向的土办法——也是第4章内容的耳朵版。
