3.3 复合材料 界面与典型体系

3.3 复合材料：界面与典型体系

前两节分别讲了金属的「为难位错」与陶瓷的「安抚裂纹」，本节把视野升到系统层：把两种材料组合起来，用一方补另一方的短板。复合材料的全部灵魂在一个字——界面。增强体再强、基体再韧，界面传不动载荷，一切归零。这一节讲清楚三方分工、定量估算工具，以及一个从刹车盘走完全生命周期的案例。

界面：复合材料真正的舞台

复合材料的组成板凳只有三只脚。增强体是骨架，承担主要载荷：碳纤维拉伸强度可到数千兆帕、模量是钢的两倍以上，密度却只有钢的四分之一；玻璃纤维便宜皮实，芳纶韧而耐割，陶瓷纤维耐温——选增强体就是选性能上限与价格档位。基体是粘合剂与护甲：树脂基体把纤维粘成整体、保护纤维免受磨损腐蚀，并把载荷「摊派」给每根纤维；金属基体耐温更高、导热更好；陶瓷基体则专门服务发动机高温段。界面是前两者之间几纳米到几微米的过渡区，负责三件事：把基体收到的载荷传递给纤维（剪应力搬运）、在纤维断裂后通过摩擦继续拖拽传力、在损伤扩展时充当「泄压阀」让分层吸能。

界面设计的分寸感是复合艺术的精髓。结合太弱，载荷传不过去，纤维空有一身武艺；结合太强，裂纹直接笔直穿过纤维，材料整体脆断，失去了复合的意义。理想状态是「适中偏强」：正常服役时载荷顺畅传递，超载损伤出现时界面适度脱粘让裂纹偏转，牺牲局部保整体。工程上通过纤维表面上浆剂与偶联剂来精细调节——同一批碳纤维，上浆剂型号不同，复合后的层间强度可以差出一大截。很多人以为复合材料的技术含量在纤维，其实真正的工艺诀窍一大半藏在你看不见的界面化学里。

定量化估算有一件趁手工具——混合律：复合材料的模量与强度近似等于各组分量乘各自性能再相加。它粗略但可靠，是所有初步选型的第一块算术。用它算一算就知道碳纤维为什么贵得有理：性能不是幻象，是算术。

# 纵向模量混合律估算：碳纤维增强环氧单向板
E_f = 230      # 碳纤维模量，GPa（T300 级）
E_m = 3.5      # 环氧基体模量，GPa
V_f = 0.60     # 纤维体积分数

E_L = E_f * V_f + E_m * (1 - V_f)
print(E_L)     # 输出约 139.4 GPa

# 对照：铝合金约 70 GPa，密度却是复合板的两倍上下
# 同等刚度下，复合材料结构件可实现四成以上的减重
# 注意混合律的两个失效边界：
#   1) 横向与层间性能远低于此值，层间强度常常是短板；
#   2) 纤维屈曲与界面失粘时，实测值会显著低于计算值。
​

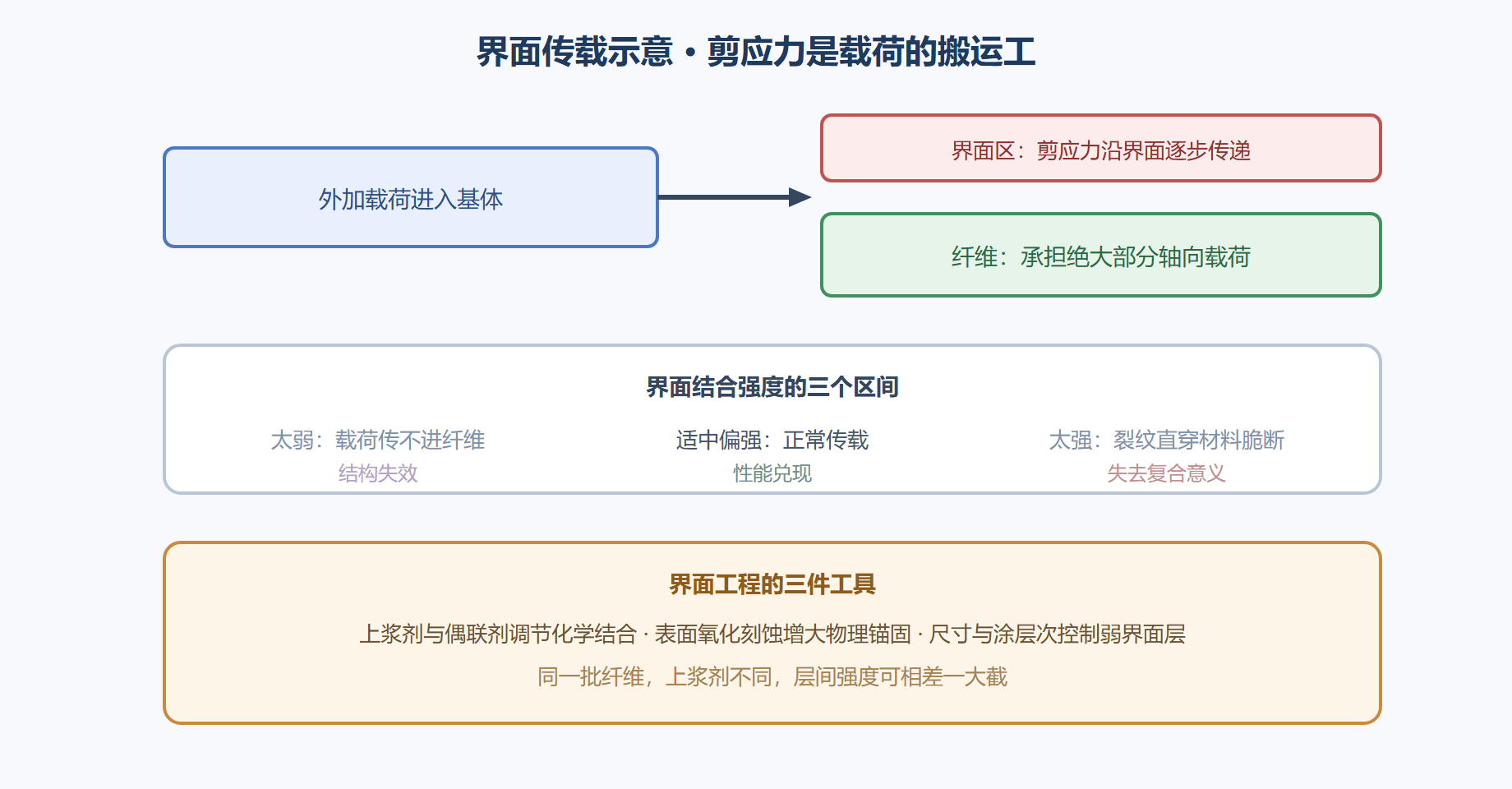

图 3-3 载荷如何跨越界面：从基体到纤维的搬运路径

典型体系速览：三条温度路线

聚合物基复合材料是产量与产值的主力：碳纤维增强环氧的比刚度、比强度在常用结构材料里几乎无敌，飞机机身结构件、风电叶片、球拍车身都在用它。短板是树脂耐温低（多数不超过两百摄氏度量级）、层间性能弱、回收难。金属基复合材料往里掺入碳化硅颗粒或纤维，换来高模量、耐磨与耐温，铝基碳化硅用在汽车制动盘与航天结构上，工艺难度与成本也同步抬升。陶瓷基复合材料是高温段的独苗：碳纤维增强碳化硅在接近千五摄氏度时依然保持韧性，断裂时纤维拔出机制持续耗能，航空发动机热端静子件与高速列车制动盘是它的招牌舞台。三条路线像三级台阶，温度上限一级比一级高，工艺难度与价格也一级比一级陡。

案例：碳碳刹车盘——一个复合体系的完整生命周期

背景：高速列车与大飞机的刹车系统面临同一个矛盾——刹车瞬间的摩擦热能把盘体表面加热到近千摄氏度，普通钢制刹车盘高温下摩擦系数衰减、热裂纹丛生；粉末冶金刹车盘能扛温但重量惊人，一架宽体客机的钢刹车盘动辄几百公斤。操作：碳碳复合方案分四步走。第一步预制体成型，把碳纤维编织成盘形预制体，铺层方向按受力设计（层间与面层交织以兼顾传载与吸能）；第二步致密化，用化学气相渗透让碳源气体在纤维骨架内部逐层沉积碳基体，这一步以月计周期，是成本大头；第三步高温石墨化处理，调整基体石墨化度以优化摩擦系数；第四步机械加工与抗氧化涂层——碳在七百摄氏度以上与氧剧烈反应，必须涂覆碳化硅抗氧化层保命。服役中，摩擦面温度虽高，靠涂层与基体的多相设计维持稳定摩擦系数，磨损碎屑形成自润滑层。结果：同型飞机换装碳碳刹车盘后，刹车系统减重近半，按全寿命计省下的燃油相当可观；高速列车刹车热衰退问题同步缓解。解读：这个案例把本节所有概念串成一条线：预制体设计就是界面与铺层设计（载荷路径决定纤维取向），致密化周期说明复合材料的成本账大头在工艺而非原料，抗氧化涂层说明「体系短板靠外援」——碳怕氧，就给它配一层陶瓷保镖。复合材料没有单打独斗的英雄，只有各司其职的系统。变式：同一条工艺路线的变体遍布高温结构领域：火箭喉衬用碳碳整体编织件，飞行器端头帽用抗氧化改性碳碳，核反应堆的部分场景则在评估碳化硅纤维增强碳化硅作事故容错燃料包壳——凡是「又轻又耐热还必须可靠」的地方，这条路线都会被请出来。

本节要点回顾

• 复合材料的三方分工：增强体扛载荷、基体护纤维并摊派载荷、界面负责剪应力搬运；
• 界面结合讲究适中偏强：太弱传不了载荷，太强失去损伤缓冲，复合意义荡然无存；
• 混合律是初步选型的第一块算术，但要警惕它的边界：横向与层间性能远低于纵向估算值；
• 三大基体路线按温度分级：树脂基便宜好用怕高温，金属基居中，陶瓷基守高温独木桥；
• 碳碳刹车盘案例的启示：复合材料的价值链条里，工艺周期与界面化学的分量不亚于纤维本身。

延伸：铺层设计入门——方向就是配方

复合材料与金属材料最大的使用差异在「各向异性」：单向板沿纤维方向的性能可以比垂直方向高一个数量级。工程师因此不会用整块单向板做零件，而是把多层薄预浸料按不同角度叠合固化成层合板。一套经典的准各向同性铺层按零度、九十度与正负四十五度四个方向均衡取层，让面内性能接近各向同性；而一旦结构有明确的载荷主轴（如机身蒙皮的环向张力），就沿主轴加重纤维配比，把材料用在刀刃上。层间是层合板的阿喀琉斯之踵——层与层之间只有基体没有纤维，分层损伤在压缩与冲击载荷下最危险，所以航空复材结构要做冲击后压缩强度评估，铆接与胶接的细节设计也因此成为单独的学问。读懂铺层代码，是看懂复合材料图纸的第一步。

常见问题

复合材料能不能回收

能，但比金属难。热固性基体固化后不熔不溶，传统办法只能把废件粉碎作填料（降级使用）。两条新路线正在成熟：热塑性复合材料（基体可反复熔融，边角料可直接回炉）与化学回收（溶剂或催化解聚把树脂拆回单体，回收长纤维）。随着第一批风电叶片与飞机复材进入退役期，回收产线与「面向回收的铺层与连接设计」正被倒逼加速——这与第七章的循环经济话题直接相连。

选型时怎么快速估算复合材料件的价格

把账拆成三块：材料（碳纤维预浸料按克计价，远贵于铝板）、工艺（热压罐固化按小时计，铺层人工或自动铺带机时折旧高）、验证（首件检测与全尺寸试验摊销）。粗略地讲，碳纤维复材件的工艺与验证成本常超过材料成本，所以它的甜点区是「减重价值高、批量中等、高度一体化（减少零件数与连接）」的场景——一体化省掉的装配成本，是复材总账里最容易被忽略的正项。
