6.4 表征与测试技术

6.4 表征与测试技术

造完了，就得看清楚。表征技术是材料研发的眼睛与双手：看形貌、定成分、测结构、评性能，四类问题各有专属工具，而现代材料问题几乎都要多手段联用才能定案。本节按这四类问题组织，附一张选型对照表，并用一个断口夹杂定位案例演示「证据链思维」。第六章的失效分析将直接调用本节的全部工具。

四类问题与四套工具

看形貌找显微镜家族。光学显微镜看微米级组织（金相：抛光腐蚀后的晶粒与相分布），是每个实验室的起点；扫描电镜用电子束扫描表面、收集二次电子成像，分辨率到纳米级、景深大，断口的山脊与韧窝看得立体逼真，配上背散射电子还能按平均原子序数分辨成分衬度；透射电镜把电子束穿过几十纳米的薄片，直接看位错、析出相与晶格条纹，是组织诊断的终极武器，代价是制样极难。原子力显微镜用针尖「摸」表面，三维形貌到纳米级，还能测局部力与电学性质。

定成分靠特征信号。能谱仪挂在扫描电镜上，电子束激发的特征X射线指认元素，点扫、线扫、面分布一气呵成，是「扫一眼有啥元素」的标配；波谱精度更高但慢；光电子能谱探测表面几纳米深度的化学态（碳是石墨态还是聚合物态、硫是否氧化），表面化学的专属工具；红外与拉曼光谱用分子振动指纹识别聚合物与缺陷（拉曼的 D 峰 G 峰之比是石墨烯质量的门面）。

测结构靠衍射。X 射线衍射读出晶体结构与相组成（残余奥氏体含量、相变进度一测便知），应力与织构也能间接给出；电子背散射衍射（俗称取向显微镜）在扫描电镜上逐点测晶粒取向，画出晶粒地图与织构分布，是细化晶粒与各向异性研究的利器。

评性能把结构语言翻译成工程语言。万能试验机拉出应力应变曲线（屈服、抗拉、延伸率），硬度计用压痕快速抽查（维氏、洛氏、纳米压痕一路细到薄膜），冲击试验测韧性（夏比缺口）、断裂韧性试样测裂纹抗力，疲劳试验机在循环载荷下数寿命。性能测试的关键素养是「条件敏感性」：同一材料在不同应变速率、温度、缺口状态下的数据可以差出一个档位，写报告不写条件的性能数据等于没写。

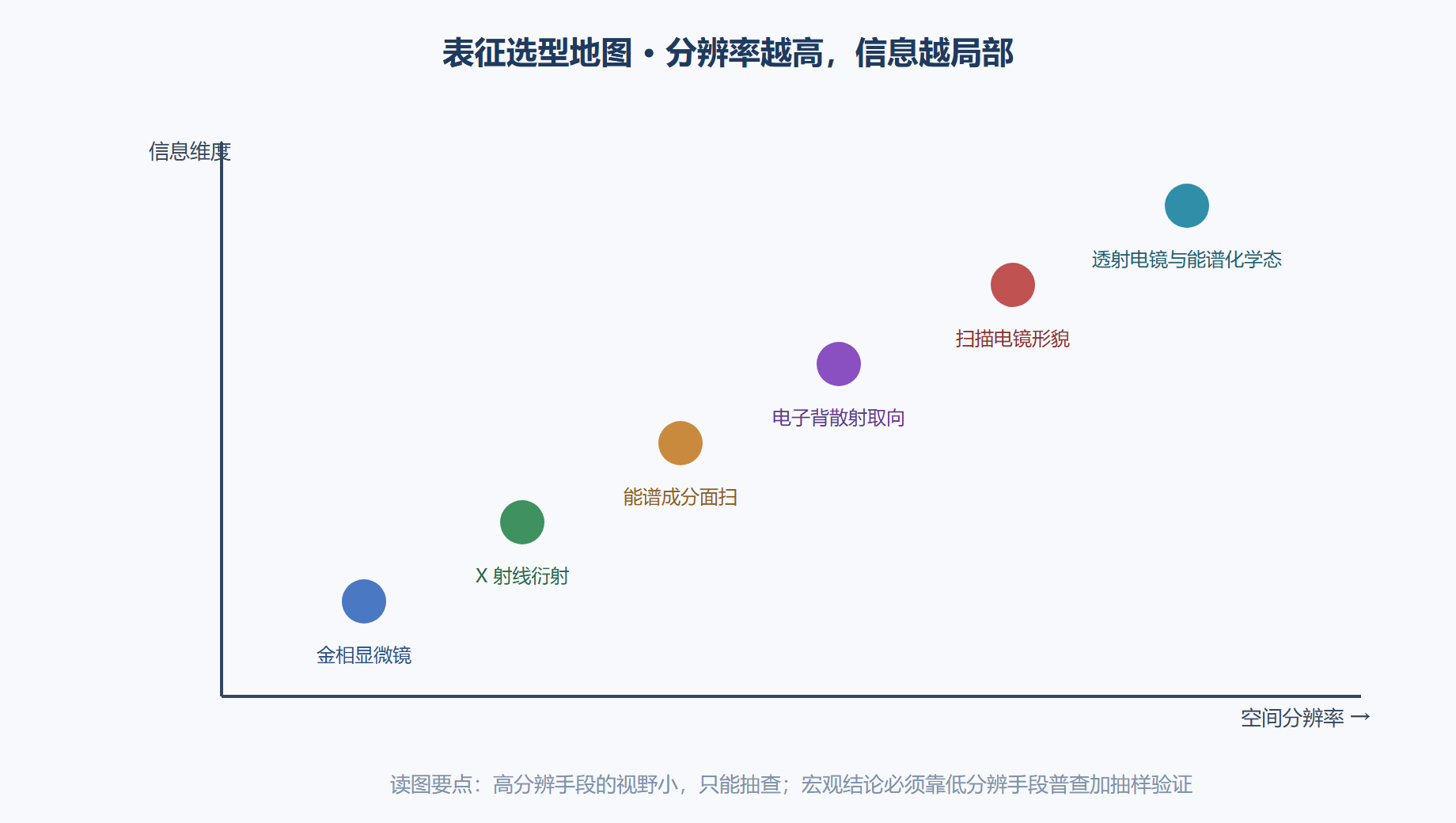

图 6-2 表征手段选型地图：信息类型与分辨率的坐标

案例：SEM 与 EDS 联用定位断口夹杂——证据链的走法

背景：一批弹簧钢做的气门弹簧在台架试验中早期断裂，断裂寿命只有设计值的零头。质量部门需要一个结论：是材料夹杂超标、工艺引入缺陷，还是试验条件问题。操作：证据链分四步走。第一步宏观断口观察（体视显微镜）：断口上识别出海滩状疲劳弧线，弧线同心圆的圆心指向表面下方约零点三毫米处的一个小点——裂纹源找到，没有发生在大表面或加工刀痕上。第二步扫描电镜细看裂纹源区：放大数千倍后，裂纹源处可见一颗尺寸约二十微米的近球形异物，周围辐射状扩展纹从它出发——夹杂是嫌疑人。第三步能谱定性：电子束打在异物上，特征X射线谱出现钙、铝、镁的强峰，与基体铁铬信号明显分开，指认为耐火材料来源的复合氧化铝钙夹杂（炉衬或浇铸耐材的卷入），而非外来金属异物。第四步用电子背散射衍射与金相复查同批次：基体组织正常、脱碳层合格，排除热处理因素；再查冶炼记录，发现该批次精炼渣系变更与浇铸异常记录。结果：结论闭环——耐材卷入的大颗粒夹杂在疲劳高应力区充当裂纹源，导致早期断裂；处置措施为该批次隔离、渣系回退、增加大颗粒夹杂的超声探伤抽检。解读：这个案例值得学的是「每一步只回答一个问题」：宏观看断口回答「从哪里开始」，电镜回答「起点处有什么」，能谱回答「它是谁」，衍射与金相回答「别人有没有嫌疑」。表征联用的本质是排除法管理——任何单一手段都只能提供局部证据，结论必须闭合所有环节。还有一条职业素养：先看宏观再看微观，一上来就电镜找细节是新手最常见的弯路，方向错了越细越错。变式：同一证据链框架适配所有失效场景：焊缝开裂（先宏观定位起弧点、再电镜找气孔与未熔合、能谱查元素偏析）、镀层脱落（光电子能谱查界面化学态、划痕试验测结合力）、电池极片剥落（扫描电镜看粘结剂分布、拉力试验量化剥离强度）。工具可以换，四步法的骨架不动。

本节要点回顾

• 表征按四类问题对号入座：形貌找显微镜家族、成分找特征X射线与光电子能谱、结构找衍射、性能找力学试验；
• 扫描电镜是断口与形貌的主力，透射电镜是缺陷诊断的终极武器但制样门槛高；
• 性能数据必须携带条件：温度、应变速率、缺口状态缺一项，数据就少一分可信度；
• 高分辨手段视野小只能抽查，宏观结论靠低分辨普查——分辨率与代表性此消彼长；
• 断口案例的四步法（宏观定位、微观取证、成分定性、旁证排查）是所有失效分析的通用骨架。

制样：被低估的半壁功夫

表征结果的成色，一半在仪器，一半在制样。金相样品要经镶嵌、磨抛、腐蚀三步：磨抛残留的变形层会掩盖真实组织，腐蚀剂配比决定晶界与相界是否清晰——同一块钢，腐蚀过浅组织发白、过深细节糊掉。透射电镜的样品要减薄到一百纳米以下（聚焦离子束或电解双喷），减薄过程本身可能引入损伤与假象；断口样品则严禁对碰与污染，切割前必须先把断口保护起来，否则裂纹源的微区证据会在毫秒间被毁掉。到扫描电镜看断口，样品仓里贴一句行话「断口是现场，制样即保护现场」。做表征的人与做刑侦的人一样：证物处理不当，仪器再贵也白搭。

原位表征：从「事后看」到「边做边看」

传统表征看的是「静止的证人」，原位技术让仪器围观「案发过程」。原位X射线衍射看着相变在升降温中发生（第二章的 TTT 曲线从此有了实时画面）；原位透射电镜看着位错在应力下滑移、纳米线在电场里变形；电池行业把电芯拆开装进原位电池壳，看着界面膜在首圈充放电中长出来；同步辐射光源甚至能透过钢水看凝固。原位的价值不止于炫技：许多机制（相变序贯、界面生成、裂纹萌生）用事后取证只能拼出剪影，用原位观测能录出全过程。它也是第七章高通量实验的技术底座——自动化产线上跑的快速表征，多半就是原位技术的产线化版本。

常见问题

硬度能不能代替拉伸强度

不能互相替代，但可以换算估算。硬度测的是压痕抗力（局部塑性抗力），拉伸测的是整体应力应变行为，两者统计上正相关——钢材的经验换算大约是抗拉强度约为维氏硬度的三倍多（兆帕对公斤力每平方毫米的换算口径下），行业手册都有对照表。工程上用硬度做批次抽查与热处理验收（快、无损、便宜），用拉伸做定型数据（准、可比、有塑性指标）。两把尺子各管一段，混用会被有经验的评审一眼看穿。
