5.3 超材料与智能材料系统

5.3 超材料与智能材料系统

维度自由度讲完，本节解锁剩下两个自由度：结构与时间。超材料在「组织」这个要素上走出极端——成分平平无奇，单胞几何却让材料获得自然材料没有的响应；智能材料系统则给材料装上时间轴，让它能感知、能决策、能执行、能随时间演化。本节把这四支队伍（超材料、形状记忆合金、4D 打印、仿生）编成一队，用血管支架案例压轴。

自然没有给过的结构：超材料

超材料的定义里没有成分什么事。它的秘诀是：设计一种人工结构单元（单胞），尺寸小于工作波长，宏观上材料的表现就可以用「等效参数」描述——等效介电常数、等效磁导率、等效弹性参数——而这些参数可以做到自然材料给不出的组合。经典案例是负折射：让介电常数与磁导率同时为负，电磁波在其中折射到「错误的」一侧，理论上可造出突破衍射极限的超级透镜。同样思路在力学里造出了负泊松比材料（拉伸时反而变宽）、负刚度结构（受压时反而软上加软），在声学里造出了声学黑洞与隐声斗篷。

超材料有一道铁律：单胞尺寸必须显著小于工作波长。微波超材料的单胞做到毫米级即可，所以微波频段最早成功、最早走向工程（超表面透镜天线、隐身伪装罩）；可见光的波长只有几百纳米，单胞要靠纳米加工，成本高得只能留在实验室。这解释了超材料产业的奇怪现状：论文里上天入地，货架上的产品集中在天线、电磁屏蔽与有限几个微波场景。判断超材料创业项目，先问工作频率对应的单胞尺寸与加工成本，这个习惯与上一节「先问制备」一脉相承。

超材料还有一个更朴素的近亲值得认识——点阵结构（晶格结构）：用增材制造打印出的八面体、三周期极小曲面点阵，把「结构即材料」用在最实际的地方：同等刚度下减重一半以上、点阵孔隙里塞进相变材料做散热、梯度点阵模拟骨骼的模量渐变用于骨科植入物。它没有负折射那么炫，但眼下养活的工程师远多于前者。

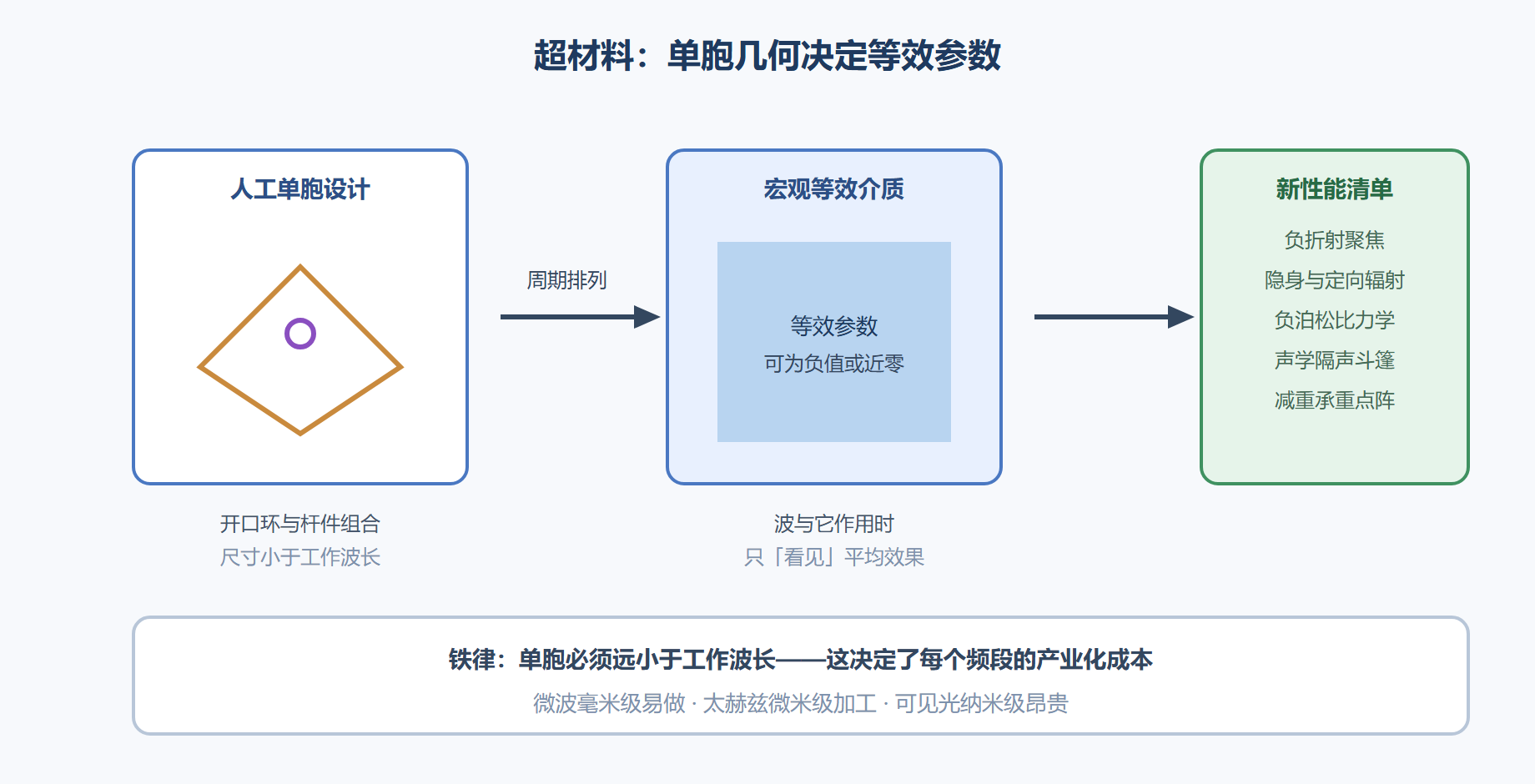

图 5-3 从单胞到宏观：等效参数的诞生逻辑

材料的时间轴：形状记忆、4D 打印与仿生

形状记忆合金是时间自由度的老前辈，其核心是一对可逆的晶体孪生兄弟：高温母相（奥氏体）与低温马氏体。马氏体态下材料可以随意揉弯（孪晶变形，晶体学上不损伤），升温越过相变点，晶体瞬间整体翻回奥氏体排布——宏观上材料「想起」了自己原本的形状。另一项本事是超弹性：在体温以上稍加应力即诱发马氏体，卸载即逆转，表现上千分之八以上的可恢复应变远超普通金属的弹性极限。第四章的聚合物形状记忆与本节合金形状记忆，机理一软一硬（熵弹性对相变），工程上互补。

4D 打印在三维打印上加了第四个维度——时间：打印的不是最终形状，而是「会演化的形状」。常用配方是形状记忆聚合物或水凝胶与刚性骨架的复合：打印时是平面，泡进温水后卷成花、立成篮。它的工程价值在自展开结构（折叠太阳帆、血管支架的体外编程）与自适配结构（按温湿度改变开孔率的呼吸面料）。

仿生材料向自然抄作业，抄的是机制而非外形：贝壳珍珠层的砖泥叠层给陶瓷增韧指路（第三章已见），荷叶微纳双重结构给出超疏水表面，骨骼的多级中空结构启发了梯度点阵。仿生的正确打开方式是提取设计规则（多级结构、界面梯度、功能集成），再用人类工艺实现，而不是执着于复刻分子细节。

案例：镍钛合金血管支架——相变工程在人体里的运行

背景：冠心病治疗的支架手术需要一种矛盾体：支架要能以极小尺寸穿过血管（输送性），到位后又要撑开病变血管并长期保持径向支撑力（支撑性），期间还要经受血管每分钟几十次的搏动形变上亿次（耐久性）。不锈钢支架靠球囊被动撑开，撑开后壁厚与刚性偏高，且无法恢复形变。操作：镍钛合金支架分三步兑现。第一步利用超弹性：镍钛的相变温度被精确调到体温以下，室温下材料处于可塑的应力诱发马氏体区间，支架被压缩进输送鞘管不损伤；到位后接触体温约三十七摄氏度，材料立即翻回奥氏体母相，支架凭相变回复力自主张开，无需球囊高压（自膨胀支架）。第二步调相变点：镍钛比精确控制在近等原子比附近，掺杂微量铬等元素把相变温度窗口校准到位——支架在冷环境下保持柔软（方便储存与输送），在体内保持刚性。第三步表面与耐久处理：表面做电抛光与氧化层钝化（镍离子释放控制到安全量级），支架设计上用菱形网格单元分散应力，通过千万次量级的体外疲劳试验验证。结果：镍钛自膨胀支架在外周血管介入中成为主流，输送鞘管更细、对血管壁的持续作用力温和均匀；镍钛合金同时统治了取石网篮、导丝、骨科形状记忆接骨板等一整条器械线。解读：这个案例是「材料相图上选一个点」的教科书操作：所有工程性能都来自相变温度与服役温度的相对位置这一个设计变量。它同时示范了医疗器械材料的特殊评价维度——疲劳寿命以亿计、表面以离子释放论英雄、生物相容性一票否决，这与第三章的结构件评价体系完全不同。变式：相变点校准的思路向两边延伸：形状记忆接骨板利用体温触发加压固定骨折；低温医疗导管利用马氏体态柔软性穿入复杂路径；航空管路接头则反过来利用高温形状记忆——套上接头加热收缩，冷却后抱死管路，省去焊接。一支合金，全靠相变点这个旋钮走遍医疗、航空与工业。

本节要点回顾

• 超材料的创新全在单胞几何：等效参数可被设计成自然材料没有的组合，铁律是单胞远小于工作波长；
• 判断超材料项目的产业化距离，先看工作频段对应的单胞加工成本；点阵结构是超材料思想最务实的分支；
• 形状记忆合金的核心旋钮是相变点：材料性能来自相变温度与服役温度的相对位置；
• 4D 打印把时间做成设计维度，仿生设计抄的是自然的多级结构机制而非外形；
• 血管支架案例的三重启示：一个相图变量定乾坤、医疗器械有自己的评价体系、性能翻译的终点是生物安全。

常见问题

结构色与颜料色有什么区别

颜料靠分子吸收特定波长显色，久了会褪；蝴蝶翅膀与孔雀羽毛的颜色来自周期性微结构与光的干涉衍射，颜色由结构参数决定——只要结构在，颜色永不消失。把这套「结构色」做成人工产品，就有了无需染料的织物、随观察角度变色的防伪标识与低能耗的彩色电子纸。它是仿生思路里「抄光学结构」的支线，与超材料共享同一条原理：几何决定光学。

4D 打印与普通 3D 打印的差别到底在哪

差别不在打印机，在「打印的是什么」。普通 3D 打印的成品就是终点；4D 打印的成品是「起点」——它被设计成在特定刺激下按预编程路径变形。技术上通常是一软一硬两种材料的复合打印：硬骨架定形，软材料提供驱动力（遇热收缩的形状记忆聚合物、遇水溶胀的水凝胶）。设计与仿真承担了绝大部分难度：变形序列要在电脑里先演一遍，材料参数差一点，成品形状就谬以千里。它把第七章的「计算先行」演绎得淋漓尽致。

形状记忆合金的「记忆」会消失吗

会，且消失方式有讲究。记忆效应来自相变，只要相变点没被成分漂移推走，功能就在；但两件事会让它失效：一是过时效（长期高温让析出相粗化，相变温度漂移），二是疲劳（反复相变让晶界累积损伤，超弹性衰减）。血管支架的千万次疲劳试验，测的就是这条衰减曲线的底。工程上把服役温度窗口与相变温度窗口错开足够裕量，再留出寿命系数，记忆就能稳稳服役到退役。
