别以为架构图只是给领导看的PPT素材——在电网这种系统里，分层方式直接决定了故障责任怎么划分、通信投资往哪投、安全边界怎么画。本节是第 1 章的收束：前两节回答了"是什么"与"怎么来的"，这一节把答案固化成一张可以长期使用的分层地图，全书其余二十多个主题都会挂到这张图的某一层上。

为什么不能只按电压等级画架构

最省事的画法是沿物理链路分层：发电、输电、变电、配电、用电。这种画法对建设顺序友好，但对智能化描述失真——因为智能电网的要素根本不沿电压等级分布。一台相量测量装置可能装在 1000 千伏变电站，也可能装在海上风电场的 35 千伏集电系统；一套负荷预测算法既服务省级调度，也服务园区能源站。

更合理的画法是按信息在闭环中的角色分层。物理层是能量真正流动的地方；感知层负责把物理量翻译成数据；网络层负责搬运数据；决策层负责把数据变成指令；执行层负责把指令变回物理动作。注意这是两个世界的叠加：下半部分是能量流，上半部分是信息流，智能电网的本质就是两个流的深度耦合——学术上称为信息物理系统（CPS）。

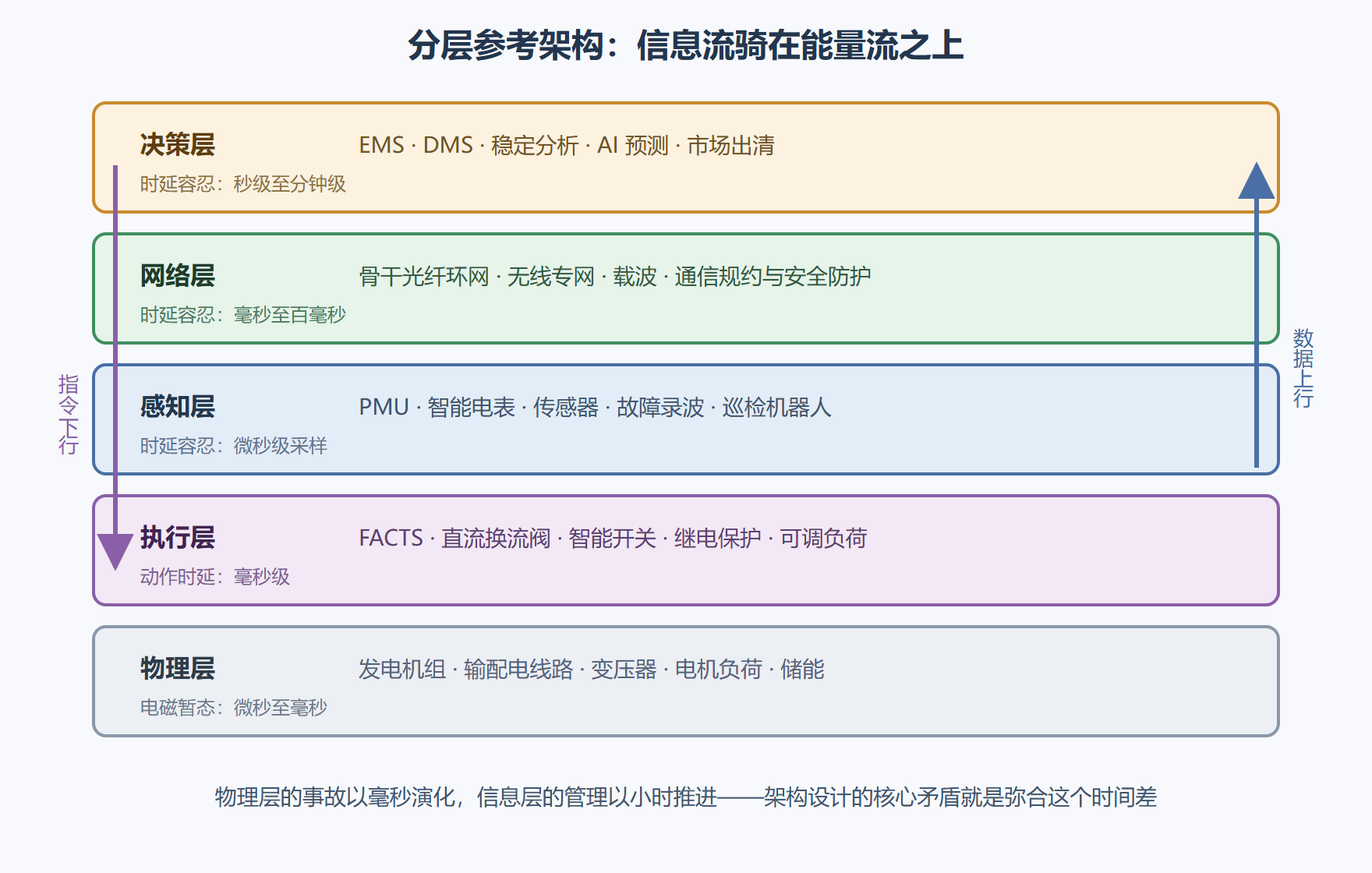

图 1-2 智能电网分层参考架构

信息物理融合不是口号，是三组耦合

CPS 这个词容易讲虚，落到电网上是三组具体的耦合关系。时间耦合：物理层的电磁暂态以微秒演化，而信息系统自上而下的链路各段都有时延，两头必须对上时间预算，闭环才成立。拓扑耦合：通信网的中断不只是"少几个数据点"，可能让某个区域变成信息孤岛，进而迫使保护退化为就地模式，改变电网的实际运行边界。行为耦合：控制指令改变物理潮流，新的潮流又被量测捕获，形成回路——回路里任何一处增益设计不当（比如量测延时叠加控制过冲）都可能造成振荡，这在电力电子高占比电网中已经不是理论担忧。

演练：为一条控制闭环做时延预算

架构设计的第一课是算时间账。任何闭环的端到端时延，都等于感知、传输、决策、执行各段之和，再留出裕度。不同业务的时间窗天差地别，用代码把这笔账算清楚：

# 端到端时延预算：三条典型闭环的时间账（单位 ms）
links = {
    "纵联差动保护": {"感知对时": 1.0, "通道传输": 8.0, "判据计算": 3.0, "出口动作": 5.0, "时间窗": 20.0},
    "自动发电控制": {"感知对时": 500.0, "通道传输": 150.0, "判据计算": 300.0, "出口动作": 100.0, "时间窗": 4000.0},
    "远程抄表计量": {"感知对时": 2000.0, "通道传输": 800.0, "判据计算": 100.0, "出口动作": 0.0, "时间窗": 900000.0},
}
for name, seg in links.items():
    window = seg.pop("时间窗")
    used = sum(seg.values())
    margin = (window - used) / window * 100
    print(f"{name}: 合计 {used:.0f} ms / 时间窗 {window:.0f} ms，裕度 {margin:.1f}%")
​

运行结果一目了然：差动保护用了 17 毫秒，占 20 毫秒时间窗的八成以上，裕度极薄，所以每一段都必须用专用通道和硬件出口；AGC 用了约 1 秒，4 秒的调节周期绰绰有余；抄表更是以分钟计的从容业务，可以走公网节省投资。同一个电网里，三层业务共用架构却必须分道行驶——这就是后面讲通信分层（第 3 章）、安全分区（第 3 章）、调度分级（第 4 章）的根本原因。

两次走查：用架构图读真实业务

架构图的价值要靠走查来兑现。第一次走查选"故障场景"：某线路雷击闪络，物理层电流突变；感知层的保护用本地采样毫秒级判别（注意：这一步常常不经过通信网络，就地闭环），同时故障录波与 PMU 数据进入网络层；决策层的调度自动化系统收到告警，状态估计刷新电网底图，安全分析程序评估剩余网络是否越限；执行层随后完成重合闸或备自投，把失电负荷转移。整条链在两秒内走完，每一段都能在分层图上指出位置——能走查，架构才真正属于你。

第二次走查选"市场场景"：现货价格在晚峰飙升，决策层的价格信号传导给聚合平台；用户侧的储能与可调负荷响应，等效于在执行层增加了一群毫米级动作的"软执行器"；量测体系随后把新的负荷曲线反馈回来，价格重新收敛。两次走查的参与者完全不同，但用的都是同一张分层图——这就是按信息角色分层的好处：物理形态变了，架构语言不变。

从架构推出来的三条工程铁律

第一，分层分域但不分家：层与层之间的接口必须有标准（第 8 章的 IEC 61850 与相关规约），否则每加一台设备就要做一次定制集成，闭环规模永远上不去。第二，时间预算优先于带宽预算：很多现场改造失败的根因不是带宽不够，而是时延与对时没满足业务时间窗，选型时先把时间账算清。第三，信息层的可靠性下限决定闭环可用性：感知层丢一个点可以靠状态估计补，执行层拒动就是事故，所以越靠近物理层的环节冗余要求越高。

时延预算快算模板

把 1.3 的时延账做成一张随身模板，遇到任何业务先填表再谈方案：

填表的纪律是"先给时间窗、再拆各段"，任何一段超预算都要换技术路线而不是硬扛——通道可以加钱，时间窗不能谈判。

高频问答

问题一：建了数据中台，实时闭环就自动变快了吗？

不会。数据中台解决的是"数据的汇聚、治理与服务"，面向分钟级以上的分析场景；实时闭环走的是专用通道与就地逻辑，时延以毫秒计。两者是互补关系而非替代关系——让分析平台去承载保护与安控，是把时间窗当儿戏，也是业内被反复验证过的失败路线。

问题二：互联网的微服务架构适合调度系统吗？

分层看。营销、客服、报表类系统大可以微服务化，享受弹性与迭代速度；而调度闭环的核心链路（状态估计、稳定分析、AGC）以确定性与可审计优先，强实时、强事务的组件反而要收敛部署。合理的格局是"外围敏捷、内核稳健"，用清晰接口把两个世界缝起来。

本节要点

• 分层按信息角色而非电压等级：物理层、执行层、感知层、网络层、决策层，信息流与能量流双向穿越。
• 信息物理融合体现为时间、拓扑、行为三组耦合，时延预算是架构设计的第一笔账。
• 差动保护与抄表共用一张网是常态，分道行驶靠标准接口、专用通道与安全分区实现。
