4.2 电力系统稳定与防护

4.2 电力系统稳定与防护

别以为不停电就等于稳定——电网可能在电压看似正常的状态下逼近崩溃边缘，也可能在一次普通故障后十秒内连锁解列。本节承接 4.1 的算法底座，讨论调度最核心的判断题：系统离稳定边界还有多远，以及越界之后靠什么兜底。它是全册风险视角最强的一节，也是理解新型电力系统"难在哪"的钥匙。

稳定的三种面孔

电力系统稳定指扰动后恢复到平稳运行状态的能力，按物理量分为三类。

功角稳定关心发电机转子之间的同步。并列运行的发电机以电角度互锁，好比几匹马拉同一辆车——任何一匹步调失同步，拉力就会在马匹间剧烈摇晃。故障让电磁功率骤降而机械功率来不及变，转子加速，功角拉开；故障切除后电磁功率恢复，若功角在有限范围内摆回，系统保住同步，否则失步解列。

频率稳定关心全系统有功平衡。频率是全网同步机的"公共时钟"，功率缺额立即使它下跌，惯量决定跌落速度，备用与减载决定能否止跌。电压稳定关心无功平衡：负荷中心无功不足时，电压滑坡，负荷回升又加重无功缺口，恶性循环直至崩溃——它往往隐藏在"电压还没低到告警"的区间里。

新型电力系统又添了第四张面孔：电力电子设备之间及其与电网之间的宽频振荡，振荡频率从数赫兹延伸到上千赫兹，机理完全不同于传统三类，是第 5 章柔性控制必须直面的问题。

摇摆方程：功角稳定的数学心脏

功角动态由摇摆方程描述：转子角加速度正比于加速功率（机械功率减电磁功率），反比于惯性常数。它只用到牛顿第二定律加一个电磁功率与功角的正弦关系，却包含了暂态稳定的全部分析要素。等面积法则给出直觉版判据：故障期间转子积攒的"动能面积"，必须小于故障切除后系统能吸收的"减速面积"。

下面的代码把摇摆方程数值积分一遍，对比同一故障在两种切除时间下的命运——这是"临界的切除时间决定生死"最直观的演示：

import math

H, F0, PMAX, PM = 5.0, 50.0, 2.0, 0.8
ACC = (2*math.pi*F0) / (2*H)          # 摇摆方程系数：角加速度 = ACC 乘以加速功率
D0 = math.asin(PM / PMAX)             # 初始功角，约 23.6 度

def simulate(tc, dt=0.001, t_end=2.5):
    d, w, t, n, curve = D0, 0.0, 0.0, 0, []
    while t < t_end:
        pe = 0.0 if t < tc else PMAX * math.sin(d)   # 故障期间电功率为零
        w += ACC * (PM - pe) * dt
        d += w * dt
        n += 1
        if n % 50 == 0: curve.append(round(math.degrees(d)))
        t += dt
        if abs(d) > math.pi:
            return curve, f"失步：{t:.2f} 秒时功角越过 180 度"
    return curve, f"稳定：最大功角 {max(abs(x) for x in curve):.0f} 度后往复振荡"

for tc in (0.15, 0.35):
    curve, verdict = simulate(tc)
    print(f"切除时间 {tc:.2f}s → {verdict}")
    print("  每 0.1 秒功角（度）:", curve)
​

运行结果对比鲜明：切除时间 0.15 秒时，功角冲到 58 度就被电磁功率拉回，围绕初始角往复摆动；放大到 0.35 秒，加速面积积攒的动能太多，功角一路越过 90 度、180 度，机组失步。两者之间只差零点二秒——这就是继电保护为什么要拼毫秒、稳定控制为什么要预制预案的原因。

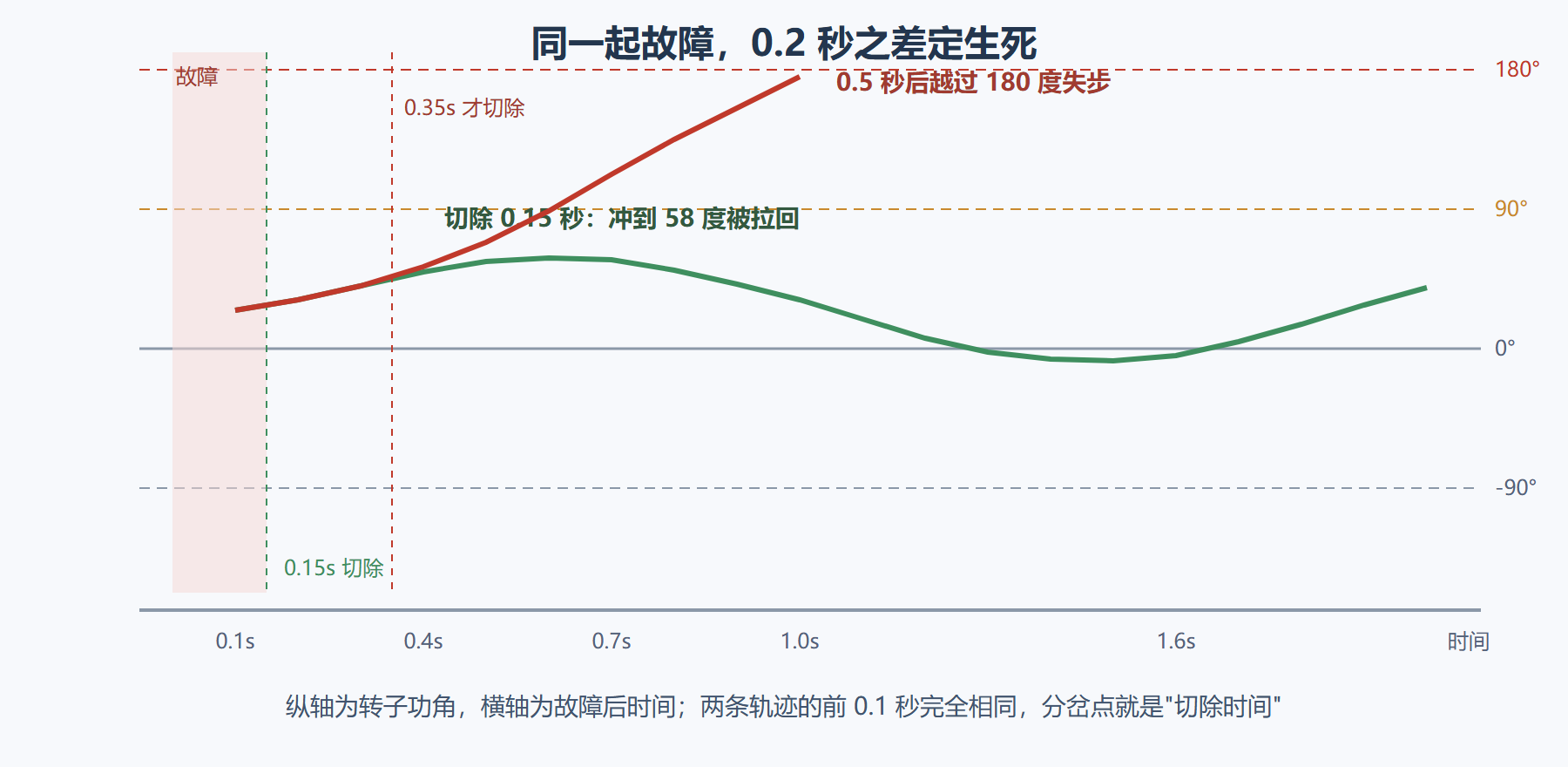

图 4-2 两种切除时间下的功角摇摆轨迹

三道防线：从预防到兜底

我国电网按时间与手段把稳定防御组织成三道递进的防线，逻辑是"不希望走到那一步，但每一步都有人接应"。

第一道防线：预防控制。让系统在正常方式下就留足裕度——N-1 校核保证任一元件退出不越限，调度方式安排、机组组合、无功优化都算在此列。4.1 节的安全分析就是这道防线的算力支撑。

第二道防线：紧急控制。故障发生后数百毫秒内自动出手：继电保护切除故障元件，安全稳定装置按策略联切机组、快关汽门、投切电容、直流功率调制。它依赖离线预计算出的策略表或在线决策系统，动作速度以毫秒到百毫秒计。

第三道防线：极端措施。当前两道防线未能控制住局面，系统面临崩溃时，主动"断臂求生"：低频减载按频率分轮次自动切除负荷，低压减载防止电压崩溃，失步解列装置把已失步的电网解成几个孤岛，最后靠黑启动重建。三道防线的时间尺度从小时、毫秒到秒级递进，覆盖了事故演化的全过程。

电压稳定：藏在慢变量里的崩溃

三类稳定里，电压稳定最容易被忽视，因为它崩得慢。链条是这样的：负荷中心无功不足，电压下滑；许多负荷（电动机、空调）在电压降低时反而汲取更大电流，无功缺口进一步扩大；电压继续下滑，形成正反馈。整个过程可以持续几分钟，期间电压看起来"还过得去"，一旦越过临界点，崩溃在数秒内完成，且往往波及大片区域。防止它的关键在无功的分层分区平衡——无功不耐受远距离传输，就地补偿是铁律（5.1 节的并联补偿由此成为稳定问题的一部分），外加低压减载这道最后的保险丝。

把功角、频率、电压三类稳定与宽频振荡并列回看，会发现一个统一的视角：稳定的本质是系统在扰动后还有没有足够的"恢复力"。传统电网的恢复力藏在同步机的惯量与励磁系统里，新型电力系统则要靠储能的虚拟惯量、电力电子的快速控制与需求侧的响应重新攒出这份恢复力——4.2 节之后的所有灵活性技术，都是这份恢复力的供货商。

低惯量：新系统改写了游戏规则

传统电网的稳定裕度建立在同步机的转动惯量上：惯量越大，频率跌得越慢，留给控制的时间越多。风电与光伏通过电力电子设备并网，天然不提供惯量；当它们占比攀升，同样大小的功率缺额会造成数倍的频率跌落速度，第二道防线的整定逻辑随之失效。行业的应对是把"稳定资源"重新定价：储能与直流的快速频率响应、风电光伏的虚拟惯量与一次调频功能改造、需求侧的紧急快速切负荷（第 7 章的精准负荷控制），本质上都是在用电力电子的速度给系统"补惯量"。理解了这条主线，就能看懂为什么新型电力系统的稳定问题成了当前学术与工程的最前沿。

高频问答

问题一：低频减载的轮级是怎么定的？

按"频率越低、后果越重"切轮次：第一轮在偏低的频率启动、只切少量负荷，频率继续下跌则更高轮次依次动作、切除量递增。轮级间的频率间隔要躲开系统正常波动与短时扰动，每轮延时也要与频率变化率配合——整定是个"宁可多切不能漏切"与"少切少扰民"之间的工程折衷，且要随系统惯量变化定期复核。

问题二：让用户的负荷参与紧急频率响应，现实吗？

技术上早已成立：电热水器、空调、充电桩的秒级群控在欧洲与国内试点都有成功运行，相当于一块隐形的快速备用。现实约束在机制侧——用户为什么愿意让电网动自己的设备？补偿定价、舒适度保障、退出自由，三者都到位，这块资源才拿得出真实容量。技术答案早就有了，商业答案正在写。

本节要点

• 稳定分功角、频率、电压三类，加上电力电子带来的宽频振荡，是四张必须同时盯住的牌。
• 摇摆方程加等面积法则解释了"切除时间差零点二秒决定生死"，数值积分把这一直觉变成可复现的数字。
• 三道防线按"预防—紧急—极端"递进，时间尺度从小时压到毫秒；低惯量正在重写第二道防线的整定依据。
