1.3 系统构成四要素

1.3 系统构成四要素

本节摘要：任何 ANC 系统，无论形态是耳机、汽车还是管道，都可拆解为参考传感器、自适应控制器、次级声源、误差传感器四个要素，外加一条共同的时间约束。本节逐一定义职责与关键指标，并用一只反馈式真无线耳机的构件清单把抽象框图落到实物。

历史讲完了，回到当下的实物。1.1 节给出了闭环的物理图像，这一节把它拆成可以拿在手里检验的构件清单——四要素是全册反复出现的词汇坐标系，第 4 章的架构差异、第 5 章的建模难题、第 6 章的选型取舍，全部围绕这张清单展开。

拆开一只降噪耳机看四要素

要素一：参考传感器。 它的角色是行情采集员，负责在噪声抵达目标点之前截获其信息，供控制器提前建仓。耳机场景里，参考麦克风通常埋在耳罩外壳表面，采集即将穿透耳罩的环境噪声；前馈架构必须有它，反馈架构则可以省略。关键指标有三条：灵敏度与信噪比（决定小信号下参考的质量）、频响平坦度（决定控制器看到的噪声是否失真）、以及安装点的声学位置（决定参考信号相对初级噪声在目标点的提前量）。参考信号的质量上限就是整套系统降噪深度的上限——采集员看错的行情，交易员不可能做对。

要素二：自适应控制器。 它是交易员，负责把参考信号加工成对冲信号：滤波器按当前权值计算输出，误差回报后按自适应算法修正权值。它通常以 DSP 内核或专用音频芯片上的固件形式存在，预算约束极其苛刻——真无线耳机上单采样周期的算力预算以百万次运算计，功耗预算与整机续航直接挂钩。关键指标是每秒运算能力、算法时延、以及功耗。控制器部分是全册的灵魂，第 3 章讲它的算法、第 4 章讲它的架构、第 5 章讲它对自身模型的维护。

要素三：次级声源。 它是下单通道，负责把控制器的电信号变成声波。耳机里就是那枚动圈单元——它身兼两职：播音乐时是扬声器，降噪时是对冲执行器，两种信号在功放级叠加。关键指标是频响下限与线性度：对冲低频噪声需要单元在低频段有足够的声压输出能力与低失真，这也是降噪耳机普遍采用密闭腔体设计的原因之一——腔体既提供被动隔声，又改善单元的低频辐射条件。执行器的饱和是常被低估的失效模式：噪声过大时执行器全力输出仍不够对冲头寸，系统进入非线性区，降噪深度骤降且可能伴随可闻失真。

要素四：误差传感器。 它是结算线，负责报告对冲的实际效果——目标点处的残余声压。耳机里它藏得很深：一只麦克风安装在扬声器前方的格栅后面，尽量贴近耳道入口。关键指标是位置（离耳膜越近，结算越代表人耳听到的现实）与温漂特性。误差信号是自适应算法的唯一指挥棒，第 3 章会看到权值更新公式里那个不断相乘的 e(n) 就是它。结算线的位置决定了系统优化的目标函数——优化的是麦克风位置处的残余，而不是耳膜处的残余，两者之间隔着一小段耳道的传递函数，这个偏差是高端产品做个性化耳道补偿的动因之一。

还有一条贯穿四要素的共同约束：时间。从前馈系统的参考采集点到误差结算点，声波飞行加电路处理的总时延必须小于噪声经过初级路径抵达目标点的时延，否则对冲单永远慢半拍。耳机场景里这段提前量以微秒计，它是第 2 章相位约束与第 6 章实时系统设计的总根源。

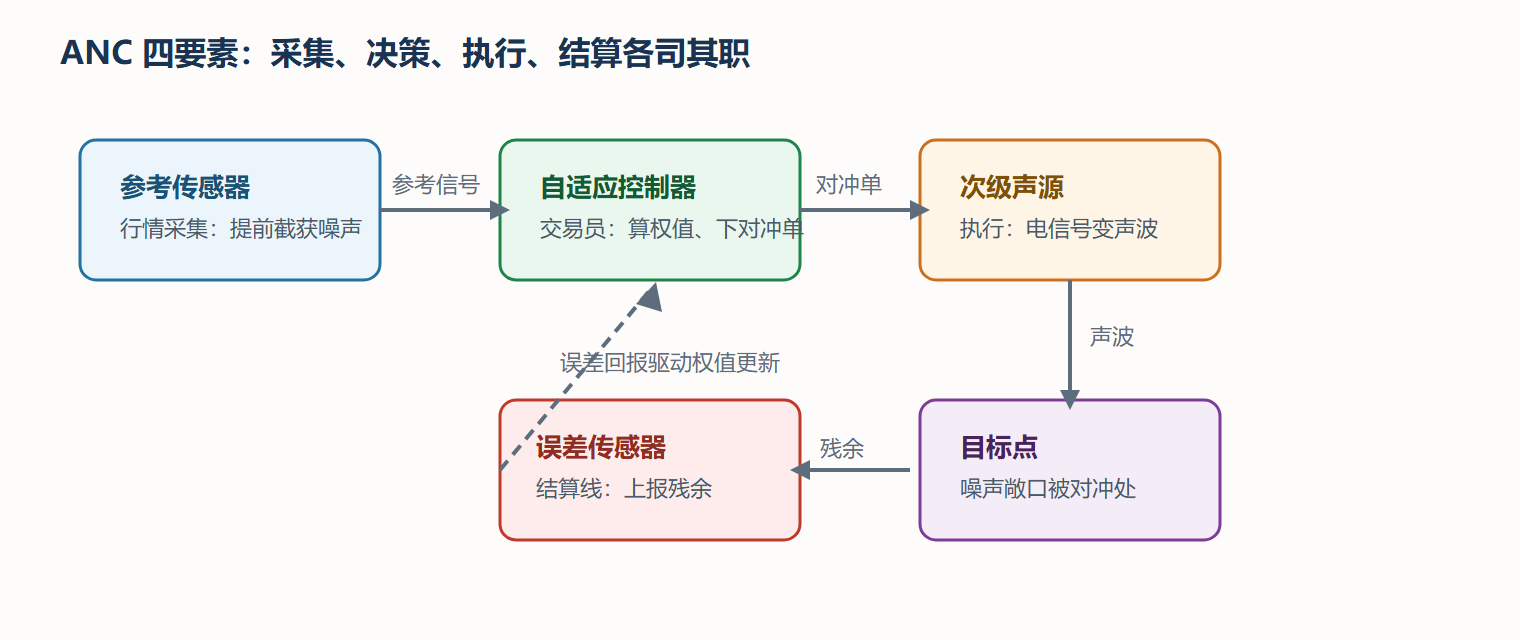

图：四要素在闭环中的职责与结算关系

案例展开：一只反馈式真无线耳机的构件清单

背景。某旗舰真无线耳机采用混合降噪架构（前馈加反馈），官方标称低频降噪深度约三十分贝。把它拆开，看四要素如何映射到实物，是理解四要素最直接的方式。

操作。拆解清单如下。耳罩外壳每侧两枚 MEMS 麦克风构成前馈参考组，开孔朝外、带防风网，负责采集环境噪声；扬声器前方的格栅后藏一枚误差麦克风，构成反馈结算线；每侧一枚十毫米动圈单元兼任次级声源与音乐播放；主芯片是一颗集成音频 DSP 的蓝牙 SoC，降噪算法以固件形式跑在其中的定点运算内核上；腔体采用密闭前腔设计，耳垫为慢回弹记忆棉。固件侧，前馈通路与反馈通路各配一条自适应滤波器，混合求和后驱动功放。

结果。装配台架上用人工耳实测：一百赫兹处总降噪深度约三十二分贝，其中被动隔声贡献约十五分贝、主动对冲贡献约十七分贝；五百赫兹处主动部分降到约十分贝；两千瓦赫兹以上主动部分趋近于零，全靠被动。开启通透模式时，前馈麦克风反过来拾取环境声经处理后与音乐混合——同一套参考传感器瞬间从降噪哨兵变成了拾音通道。

解读。三个细节值得咀嚼。其一，主动部分深度约十七分贝与误差麦克风位置直接相关：它装在格栅后，与耳膜之间隔着耳道段，标定时厂商把这段传递函数补偿进了控制器，说明"结算线在哪里"是设计出来的而不是天生的。其二，动圈单元的兼职身份决定了音乐与降噪信号的优先级仲裁必须在功放前的数字域完成，限幅器保护单元不进入非线性区——这解释了为什么强噪声下有些耳机会自动限制音乐最大音量。其三，密闭腔体对反馈架构是双刃剑：它改善了低频对冲条件，但佩戴漏气会同时改变腔体声阻与次级路径，反馈环路立刻感知到"市场变了"，这也是漏气时降噪变差并伴随啸叫风险的原因，根治手段在第 5 章在线建模里。

变式。同清单换两个部署就是另两种产品形态。头戴式耳机腔体大，可容纳更考究的麦克风阵列与更大口径单元，前馈参考的信噪比更好，降噪深度普遍高出一档；半入耳式耳机腔体漏气严重，被动隔声趋近于零，反馈环路的建模难度陡增，产品往往主动收窄降噪频宽、主打通话与通透体验。看懂构件清单随形态的伸缩，也就看懂了各价位降噪耳机的真实能力边界。

四要素清单的通用性

这套拆法可以原样搬到车载与工业场景，变的只是构件形态。车载 ANC 里，参考信号常来自发动机转速传感器与车内振动加速度计（行情是阶次噪声），次级声源是车载音响的低音单元（对冲头寸由原车功放执行），误差麦克风埋在头枕里，结算位就是乘员耳旁。管道消声系统里，参考麦克风在管道上游，次级扬声器穿壁安装，误差麦克风在下游管壁，结算位是下游整个截面。四要素的相对位置关系（谁提前、谁结算）与时间约束完全同构——这正是把 ANC 叫作"同一笔交易在不同市场复刻"的原因。

💡 关键直觉：判断一个 ANC 设计的潜力，先看它给参考信号留了多少提前量、给误差传感器选了什么结算位——这两点定下来，系统的深度上限与体验边界就基本定下来了。

本章到此完成了"可行、值得、可造"的三重确认。下一章开始把这些物理直觉翻译成数学：声场如何表达、路径如何建模、时间预算如何计算。
