2.3 相位时延与因果预算

2.3 相位时延与因果预算

本节摘要：时延是对冲交易的死线：反相信号晚到的时间每多一毫秒，可对冲的频率上限就下调一截。本节给出一套完整的时延账本算法、相位与时延的换算公式，并解释非最小相位零点为什么是反馈式 ANC 的结构性风险。

前两节解决了"看得懂行情、量得出市场"，这一节处理最后一个物理前提：来得及。声音每秒只走三百四十米，而数字信号链上每一环都在吃时间预算——把这本账算清楚，是 ANC 系统架构师的第一课，也是第 4 章四种架构分野的物理根源。

一笔一笔记时延账

一套前馈 ANC 从"噪声出现"到"对冲声波抵达目标点"，账本上有五笔固定开销。第一笔是声学提前量，正收益：参考麦克风比目标点更靠近噪声源，噪声从参考位置飞到目标点的时间就是系统赚到的窗口，管道系统里这段可达几毫秒，耳机腔体上只有几十微秒到零点一毫秒。第二笔是传感器与前端开销：麦克风声电转换近乎即时，但前级放大与抗混叠滤波各带一点群时延，合计几十微秒。第三笔是数字链路开销：采样保持、缓冲、算法计算、数字滤波器群时延，其中滤波器群时延常被漏记——一条两百阶的 FIR 在四万八千赫兹采样率下，群时延中心约两毫秒，比芯片算一帧的时间大得多。第四笔是重构开销：DAC 的插值滤波与平滑。第五笔是执行器开销：功放带宽足够时近零，但扬声器单元从电压到声压有自己的机械响应，低频段相位滞后可观。

账本算法简单到可以口算：把各笔开销换算成微秒相加，得到总时延 T_total；可对冲频率上限约为（用窗口占比法估算）当对冲信号晚到时间折算的相位滞后达到九十度时，对冲窗口关闭，即 f_max 约等于（1 除以 4 乘 T_total）。总时延一毫秒，上限约二百五十赫兹；一百微秒，上限约二千五百赫兹。这就是为什么耳机厂商把"ANC 环路时延"当作旗舰参数公开——它比算法名称更诚实地预告了降噪带宽。

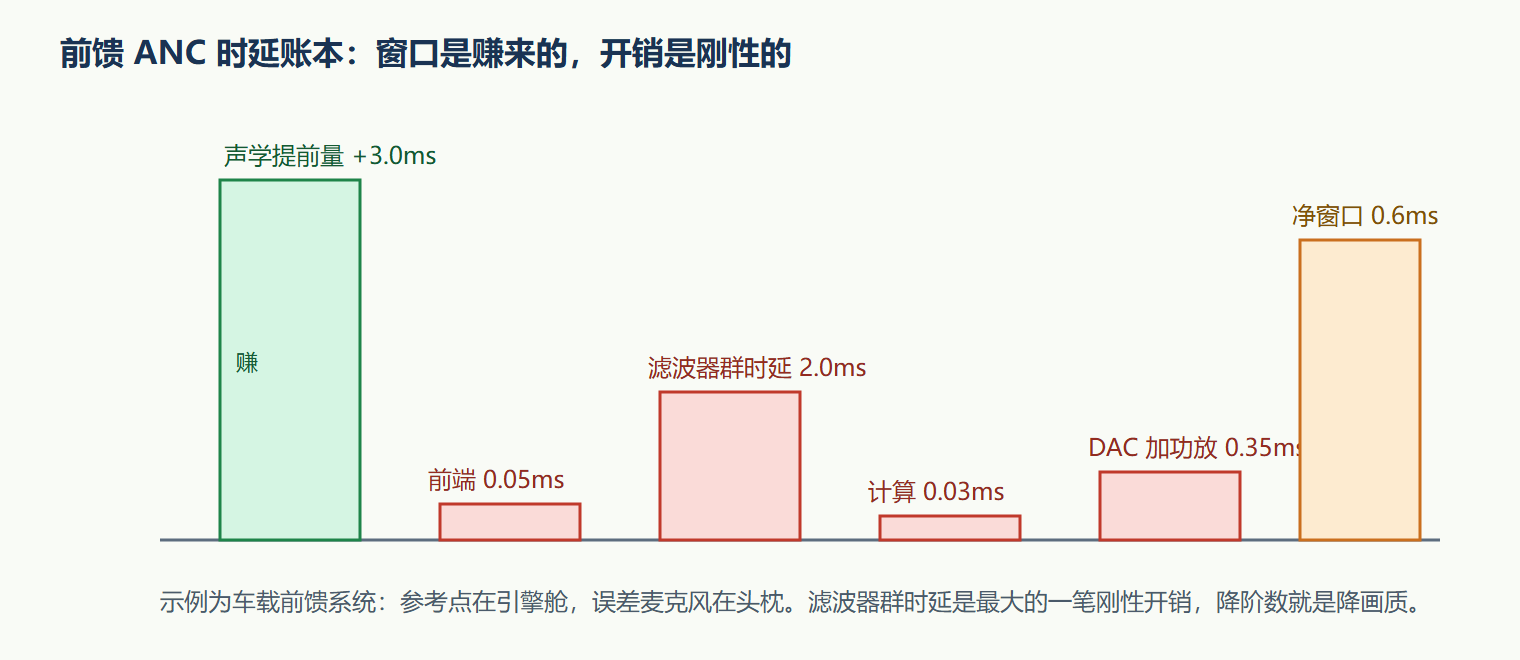

图：一套前馈系统的时延账本瀑布

相位、群时延与最小相位

时延在频域里的指纹是相位斜率：对一条以纯时延 tau 为主的路径，相位随频率线性下降，斜率正比于 tau。工程上常用群时延描述它——相位对频率的导数取负，表示信号各频率分量的包络走过的净时间。读一条实测路径的相位曲线时，把低频段近似成直线量斜率，就能把"时延是多少微秒"从图里读出来，这正是 2.2 节读图三步中第二步的数学依据。

比时延更深一层的概念是最小相位。一个因果稳定的路径，如果幅频特性完全决定其相位特性，就叫最小相位系统；现实中扬声器加腔体的路径常带非最小相位成分——幅频曲线长得一样，相位却滞后更多。非最小相位零点对反馈式 ANC 是结构性风险：它对应的相位滞后无法用任何因果控制器补偿，环路增益一到该区域，相位裕度被吃穿，系统自激。行业里"某款耳机在特定音量下啸叫"的故障单，相当比例最终溯源到非最小相位零点附近增益下得太重。前馈架构对此免疫——它没有闭环，不存在裕度问题；这正是第 4 章里两种架构最本质的分野之一。

案例展开：真无线耳机的时延预算会

背景。某真无线耳机立项时定义降噪带宽目标为一百到一千赫兹、目标深度二十分贝。架构评审会上，算法、芯片、声学三个团队为一件事扯皮：数字域总时延预算给多少。这笔预算直接决定 FIR 阶数上限与算法复杂度，谁都想要更多余量。

操作。架构师按账本法摊牌。声学提前量是负资产：腔体上参考麦克风与误差麦克风间距折算的声程差只有约五十微秒，聊胜于无。芯片团队交底：音频 ADC 前端加抗混叠三十微秒，缓冲与调度固定五十微秒。算法团队核算：要在四百赫兹以上保持相位误差小于十度，控制器 FIR 群时延不得超过一百五十微秒，对应阶数上限约十六阶（四万八千赫兹采样）——十六阶 FIR 建模不了复杂的次级路径，团队遂把采样率架构改为内部八倍插值处理，等效把相位斜率摊薄。DAC 与功放合计约八十微秒。五笔相加，数字域总时延约三百微秒，加上声学的五十微秒提前量，净时延约二百五十微秒。

结果。按净时延折算，九十度相位滞后点在一千赫兹，与立项目标正好对齐；留出十度相位裕度后，实际可承诺的深度带宽上限定在八百赫兹。产品最终实测八百赫兹内深度十四到二十四分贝，八百赫兹以上深度快速衰减——与预算会上的推演一致。

解读。这场预算会展示的是 ANC 产品定义的标准作业：先算死线，再定指标，最后承诺客户。值得注意的细节有二。其一，算法团队的采样率架构调整是典型的"以算力买时间"——插值不减少群时延的物理量，但通过精细重构让有效相位滞后下降，代价是运算量翻倍。其二，预算会把"十六阶 FIR 不够建模"这个矛盾留给了第 5 章的在线建模机制去消化：既然模型先天欠拟合，就让它持续跟踪误差自我修正，欠账用勤奋还。产品定义里的每一个折中，都会在系统另一处变成一道必答题。

变式。车载系统的账本换一个格局：参考点（发动机转速传感器或引擎舱加速度计）的提前量以毫秒计，数字域预算可以放宽到两毫秒以上，于是 FIR 阶数可以给足、建模精度可以拉满——这解释了车载 ANC 的降噪带宽虽窄（通常五百赫兹以下）但深度与稳定性普遍优于耳机。管道工业系统的提前量最大（上游参考到下游结算位的声程以米计），时延几乎不构成约束，系统设计的主要矛盾转移到鲁棒性与成本。

⚠️ 常见坑：把蓝牙传输时延计入 ANC 环路。真无线耳机左右耳各自的 ANC 环路完全在耳机本地闭环，音频流的蓝牙时延（几十毫秒）与它无关。新手常把两者混为一谈，得出"无线耳机做不了 ANC"的错误结论——事实恰好相反，降噪恰好是少数必须本地实时、无法上云的计算。

本节要点回顾

• 账本五笔：声学提前量、前端、数字链路（含滤波器群时延）、重构、执行器，相加得总时延。
• 口算法则：可对冲频率上限约为四分之一除以净时延，二百五十微秒对应一千赫兹。
• 群时延读法：相位曲线低频斜率直接换算时延；共振峰附近的相位穿越区是反馈设计的危险区。
• 非最小相位风险：非最小相位零点的滞后不可补偿，反馈环路在该处易失稳，前馈免疫。
• 作业顺序：先算死线再定指标，每个预算折中都会变成系统另一处的必答题。

物理底座至此打完。下一章进入全册核心：让权值自己跟着误差走起来的自适应算法。
