本节摘要：当噪声是转速或电网频率的谐波族时，窄带架构用同步振荡器组替代宽带滤波器：每个谐波一对权值，独立定价、独立对冲。算力降到宽带方案的几十分之一，谐波深度显著提升。本节讲清同步参考的三种来源、梳状权值组与阶次跟踪，并给出它对参考质量的苛刻要求。

宽带架构把所有频率装进一条 FIR 里混着管，窄带架构反其道而行：只对看得懂的合约开仓。机械旋转设备（发动机、风机、压缩机、变压器）的噪声以转速相关谐波族为主——频率精确已知、波形高度可预测，这类行情用宽带方案打是高射炮打蚊子，窄带方案才是量身工具。3.3 节已从算法角度介绍过窄带结构，本节从架构角度补全它的信息流设计。

同步参考：窄带的命脉

窄带系统的参考不是麦克风采集的波形，而是一组与谐波频率精确同步的振荡器输出——每个谐波频率对应一对正交振荡信号（正弦与余弦各一），控制器只需为每对振荡信号配置两个权值。要生成这组振荡器，系统必须先知道基频及其瞬时值，这就是"同步参考"的含义。工程上有三种获取方式，可靠性依次递增、覆盖面依次递减。

方式一：谱线提取。用窄带滤波器组或锁相环从声学或振动信号里直接提取基频。优点是不需要额外传感器接口；缺点是低信噪比下谱线会抖动，频率估计误差直接转化为对冲相位误差——基频偏百分之一，在十次谐波处相位已错开三十六度，对冲崩塌。

方式二：转速信号。从被控机械的转速传感器（霍尔、编码器或车辆总线）换算谐波频率。频率信息以机械角为锚，精确而稳定，是车载场景的标准做法。代价是覆盖面收窄：只有与转速严格同步的成分（阶次）才在射程内，燃烧的宽频部分、路噪、风噪全部出圈。

方式三：电网同步。针对电力设备（变压器、逆变器），从电网电压过零点同步，噪声频率锁死在工频及其整数倍。最稳的锚，也最窄的射程。

三种方式的选择逻辑与投资里的信息源选择同构：锚越硬，下单越准，可交易的品种越少。窄带架构本质上是用射程换精度，射程外的行情要有另外的通路（通常是并行的宽带支路）去接，否则就是漏单。

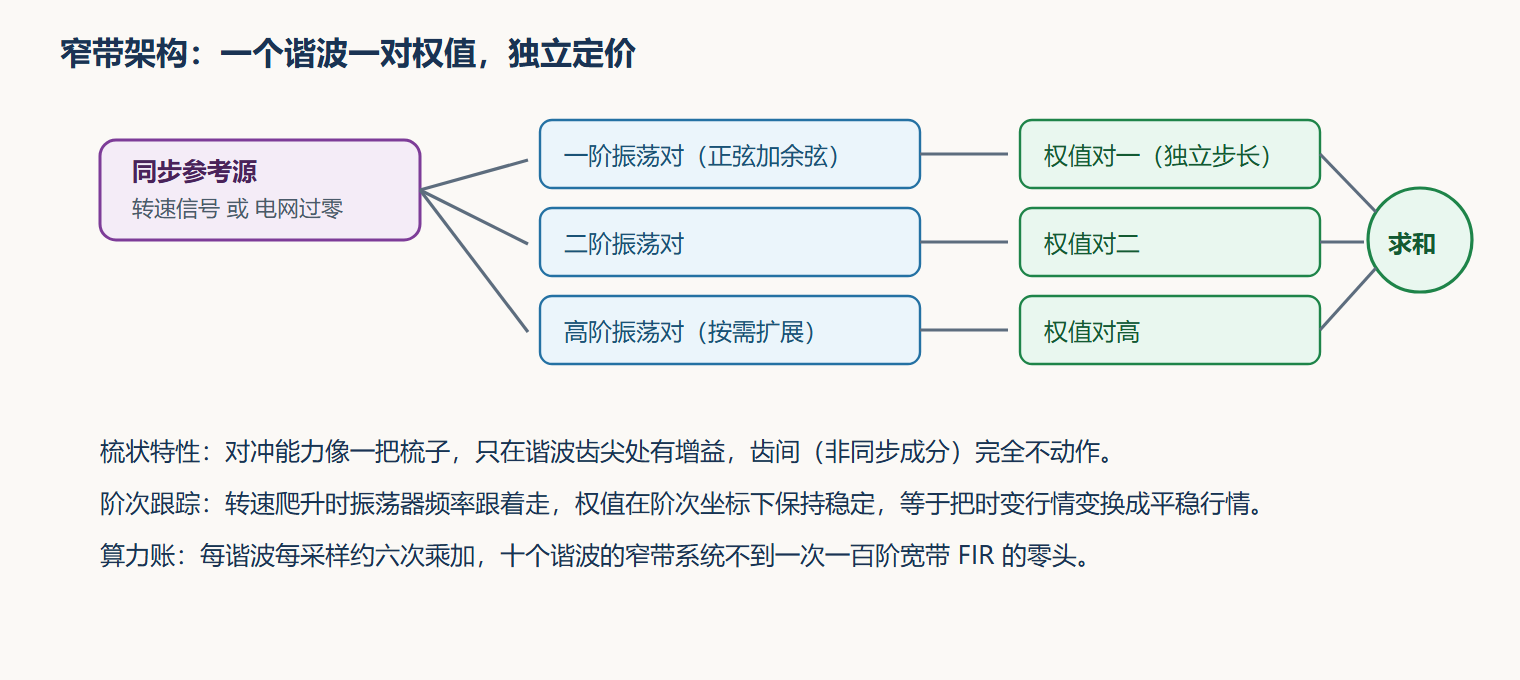

图：窄带架构与梳状权值组

梳状特性与阶次跟踪

窄带系统的频率响应是一把梳子：只在谐波位置有对冲增益，谐波之间完全不动作——这个"梳状特性"是优点也是声明。优点是极低的误伤率：语音、警报、音乐这些非谐波成分天然免疫，不存在前馈系统的"把广播当噪声冲掉"问题；声明是对射程外行情的零贡献，产品定义必须写清楚"本系统只对与转速同步的成分生效"。

阶次跟踪是窄带在变转速工况下的关键技能。转速变化时谐波频率跟着滑动，固定频率的振荡器会失锁；阶次跟踪把控制坐标系从"绝对频率"换到"相对阶次"——振荡器相位由转速积分驱动，转速怎么变，各阶振荡器同步滑动。在阶次坐标下，谐波成分从时变信号变成平稳信号，权值不再需要追着频率跑，收敛后保持锁定。实现上的核心部件是锁相环：以转速脉冲为参考，生成倍频时钟，相位噪声与抖动指标直接决定高阶次的对冲质量（同样的倍频抖动，阶次越高相位误差越大，这与谱线提取的失败机理同源）。

窄带与宽带支路的协同分工也值得单独说清。窄带仓的梳状射程之外总要有队友接盘，标准搭配是一条低阶宽带支路：窄带负责谐波族的重仓精修，宽带负责齿间的宽带成分浅度抑制，两路输出求和进执行器。分工的边界画在哪，取决于谐波占噪声总能量的比例——占比高就把预算大头给窄带，宽带支路只做三十来阶的轻量配置；占比一般则宽带支路升格到上百阶，窄带仓收窄到最刺耳的前几阶。这个组合还有一个运维红利：两路步长独立、互不牵动，现场调试可以分先后收敛，问题定位的空间大得多。

案例展开：风电机组的窄带降噪改造

背景。某风电场的齿轮箱与发电机塔筒向外辐射低频噪声，附近居民投诉集中在夜间——叶片通过频率约零点三赫兹的成分虽低不可闻，但其机械啮合谐波（数十到数百赫兹）在安静夜间穿透力强。环保整改要求不停机、不改机械结构。

操作。方案为塔筒平台上的有源对冲系统：执行器为四只大冲程低频单元，按周向布置驱动塔筒壁面（让结构辐射成为次级声源的一部分）；误差麦克风阵列在塔筒外地面按噪声敏感方位布置；同步参考直接取自机组主控的转速与相位信号。控制器为窄带结构：对啮合频率的前三阶谐波各设权值对，阶次跟踪覆盖启停与变速工况；另设一条小阶数宽带支路处理气流噪声的浅度抑制。

结果。额定转速下，前三阶谐波在敏感方位的对冲深度二十二到三十分贝不等（以地面测点为准），夜间投诉点位等效声级下降约六分贝，达到整改验收。变转速工况下阶次跟踪全程锁定，未出现失锁啸叫。宽带支路贡献约三分贝，改善了整体体感。

解读。这个案例集中了窄带架构的全部关键决策。其一，同步源选机组主控信号而非声学谱线提取——塔筒外噪声混着风噪与多机组串扰，谱线提取的信噪比不够，机械锚是唯一可靠选择。其二，执行器不走空气辐射走结构激励，让塔筒壁面成为分布式次级声源，回避了单只扬声器对大空间覆盖不足的死结，也说明"次级声源"的定义比字面宽。其三，验收指标以敏感方位的地面测点为准，而不是机组近场——结算位决定交付定义，与前馈案例的结论遥相呼应。

变式。若机组间距离较近、多台设备的谐波在敏感点叠加，单机组独立对冲会在结算点互相干扰，需要升级到多通道协同控制（第 7 章主题）：各机组的执行器与误差麦克风跨机组耦合，控制器从独立的窄带环升级为矩阵化窄带环。变式预告了本章与第 7 章的衔接——窄带解决"行情形态"问题，多通道解决"空间维度"问题，两者正交可叠加。

⚠️ 常见坑：窄带系统上线后忽略谐波的"隐性迁移"。机械磨损、齿轮更换会让能量在相邻阶次间迁移（二阶能量爬到二点五阶这类非整数阶成分），梳状架构对这些分数阶成分天然失明，系统"看起来还在锁定、投诉却回来了"。运维规程里应包含定期的谐波族普查，发现新成分及时扩通道。

本节要点回顾

• 信息流：同步振荡器组替代宽带参考，每谐波一对权值，独立定价独立步长。
• 三种同步源：谱线提取、转速信号、电网同步，锚越硬射程越窄，按可用性依次优选后两者。
• 梳状特性：非谐波成分天然免疫，误伤率极低，射程外零贡献须在产品定义里声明。
• 阶次跟踪：以转速积分驱动振荡器相位，时变谐波变平稳信号，锁相环抖动决定高阶质量。
• 运维盲区：谐波能量会随机械状态迁移到分数阶，梳状架构对此失明，需定期普查。

架构四讲到此收官。下一章处理全系统最脆弱的资产——次级路径模型：怎么辨识、怎么在线维护、失配了会怎样。
