6.1 传感器与执行器选型

6.1 传感器与执行器选型

本节摘要：信号链两端决定系统的物理上限：麦克风组的灵敏度、信噪比、相位一致性与温漂，执行器的低频延伸、冲程线性度与阻抗特性。本节按 ANC 的特殊需求重排这些通用指标，给出前馈参考、误差传感、执行器三张选型要点单，并讨论传感式参考在非消费场景的替代作用。

第 1 章拆过四要素的职责，本节把其中三样（参考传感器、误差传感器、次级声源）拿回到采购与评审的桌面。选型工作的一般顺序是：先写需求的量化翻译（要冲哪个频段、多深、什么环境），再按翻译结果筛指标，最后用样件实测闭环——规格书上的指标是入场券，实测表现才是录取通知书。

麦克风：四项指标各管一件事

灵敏度与信噪比管的是"看得多清"。ANC 环路对参考信噪比的要求比语音拾音苛刻：参考里的自噪声会被控制器当作真实行情对冲，输出对应的反相自噪声，反而给耳道加了噪声。经验判据是麦克风自噪声比目标频段的最低工作声级低十分贝以上；消费级 MEMS 麦克风的自噪声在二十几到三十几分贝声级当量，对付地铁机舱绰绰有余，对付深夜卧室的本底就捉襟见肘——安静场景的降噪耳机反而更挑麦克风，这与直觉相反却是事实。

相位一致性管的是"多只麦克风像不像一只"。双参考前馈、误差阵列、多通道系统（第 7 章）都假设各通道时间对齐，麦克风之间的相位失配会被系统当作路径的一部分学进模型，一旦批次漂移就变成模型失配。选购时看的是成组匹配度而不是单只指标：同批次配对交付、标明配对相位差的供货形态，比单只绝对指标更有工程价值。

温漂与老化管的是"一年后还准不准"。MEMS 麦克风的灵敏度随温度的漂移量级虽小，但误差麦克风在反馈环路里的位置特殊——它的漂移直接改变环路增益，5.3 节的裕度预算要为它留出份额。工业与车载场景还要加一项：振动与冲击下的失效模式（焊点疲劳、膜片损伤），按产品寿命做加速老化验证。

声学接口管的是"风与脏东西进不进来"。格栅、透声膜、防尘网的声阻是前腔路径的一部分，选型时把结构件与麦克风当一体评估；防水膜的声阻比常规格栅高一个量级，做了高防护等级的设备，参考通道的高频信噪比必然付出代价，这是户外与运动产品的固有取舍。

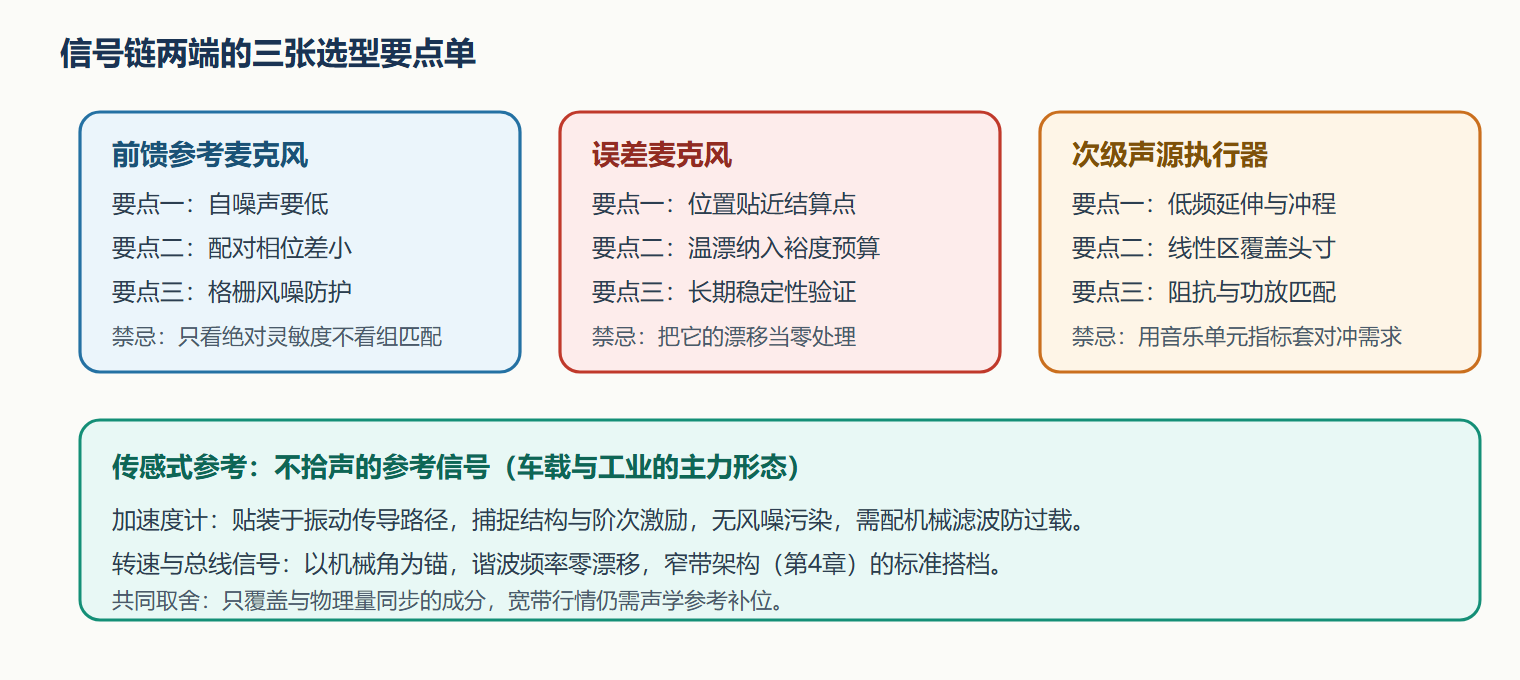

图：三张选型要点单

执行器：对冲能力与音乐能力的分账

耳机、车载音响的单元身兼两职：播放时是扬声器，对冲时是作动器。两职的指标侧重几乎相反——播放要全频段平坦，对冲只要低频段有力且线性。选型评估集中在三处。低频延伸：密闭腔体里单元的谐振频率与品质因数决定一百赫兹以下的辐射能力，ANC 要在噪声最猛的频段有足够的声压输出，低频延伸不够，对冲深度就是纸上谈兵。冲程线性度：对冲信号在大噪声场景下幅度可观，音圈与悬边必须在冲程范围内保持线性（3.4 节的饱和教训），长冲程设计往往要牺牲单元效率与最大声压，这笔账在耳机上表现为"降噪强的耳机最大音量偏小"的普遍现象——不是缺陷，是设计取舍。阻抗与功放匹配：对冲信号是宽动态的连续控制量，功放在小信号段的噪声与本底失真会直接混进对冲头寸，评估功放时看小信号信噪比比看最大功率更要紧。

工业与车载场景的执行器谱系更宽：动圈之外还有压电作动器（响应快、位移小，适合管道壁面激励）、电动式振动台级别的低频大位移作动器（塔筒、机身结构激励）。选择逻辑回到头寸需求：要的对冲声压有多大、在什么介质里（空气还是结构）、频段多低，三项定执行器类型。

案例展开：一款运动耳机的麦克风选型翻案

背景。某运动降噪耳机的初版设计沿用集团现成的 MEMS 麦克风（为通话拾音选型，自噪声当量声级约三十五分贝），样机在办公室与街头表现合格，进入跑步与户外场景实测后，前馈深度比台架缩水六到八分贝，且安静工况下耳道内能听到轻微"嘶"声。

操作。团队做了三方排查：相干性谱显示有风工况下参考与误差相干性未如预期崩塌（说明防风结构合格）；环路关断测试发现关闭 ANC 后"嘶"声消失（定位为环路自噪声）；复算参考链路预算，跑步风噪工况参考信号实际声级约五十多分贝，通话选型的自噪声当量三十五分贝，信噪比只剩不到二十分贝，自噪声占比过高，控制器把自噪声当行情对冲，产生可闻的反向自噪声，同时压缩了有效深度。

结果。换用低自噪声型号（当量约二十九分贝，配对交付、标注组内相位差），并对参考通道格栅做风道优化。改版后户外工况深度恢复到台架值减三分贝以内（剩余差距来自真实风噪的去相关，属物理损失），安静工况"嘶"声不可闻。单价上升约一成，项目组接受。

解读。翻案的核心教训是选型需求必须来自 ANC 自己的链路预算，不能继承自其他子系统。通话拾音对自噪声的容忍度高（人声信噪比容错大），ANC 对参考自噪声的容忍度低（自噪声会被当真），同一个器件在两个子系统里的"合格"标准不同。链路预算的具体算法不复杂：最低工作声级减目标信噪比得自噪声上限，再留五分贝余量——把它写进规格书模板，翻案就不会重演。

变式。车载场景里对应的教训长在传感器那一头：发动机舱加速度计的安装点选错（贴在悬置橡胶另一侧），振动信号被悬置衰减了频段，阶次参考在高转速段信噪比骤降，ANC 深度随转速掉头。修复不是换传感器而是换安装点——传感式参考的"选型"一半在器件、一半在它贴着的结构。

💡 关键直觉：信号链两端选型的共同纪律是"为最弱环节留预算"——参考链最弱的一环（往往是麦克风自噪声或格栅风噪）决定了全系统参考质量的上限，误差链最弱的一环（温漂）决定了裕度的下限。规格书要按链路写，不要按器件写。

本节要点回顾

• 麦克风四指标：信噪比管看清、相位一致性管多如一、温漂管一年后、声学接口管风与尘，ANC 按此重排通用音频的指标优先级。
• 安静场景更挑麦克风：本底越低，自噪声占比越高，参考链预算越紧。
• 执行器分账：对冲要低频延伸与冲程线性，播放要全频平坦，两者在长冲程设计上此消彼长。
• 传感式参考：加速度计与转速信号无风噪污染、频率有机械锚，代价是射程收窄。
• 链路预算纪律：按链写规格书，最弱环节定上限，需求不继承自其他子系统。

两端选好了，中间的实时处理系统怎么撑起每秒千万次的乘加？下一节进 DSP 的世界。
