6.2 实时处理系统

6.2 实时处理系统

本节摘要：实时处理系统要在采样周期内完成整条算法链：滤波、更新、保护、调度。本节给出乘加需求的核算方法，讨论定点与浮点、多速率架构与功耗调度的工程取舍，并用一次从算法规格到芯片选型的完整核算示范流程。

算法章里算过一笔账：双通路耳机的 FxLMS 每秒约千万次乘加。这个数字听起来对任何现代芯片都不构成压力，但实时系统的难度从不在平均值，而在每一拍都不能慢：四十八千赫兹采样率下，每二十点七微秒必须交付一次输出，迟到的结果等于没有结果。本节讲的就是如何在这条死线下安排全部计算。

核算方法：从算法清单到每秒负载

核算用一张三列清单就能完成：算法模块、每采样开销、每秒开销。把系统里所有模块列全，是核算不翻车的第一步——新手只列 FxLMS 主体，漏掉的多半是下面几样：次级路径模型支路的滤波（与主滤波同量级）、在线辨识器的并行 LMS（5.2 节，约三成额外量）、限幅与泄漏等保护运算（量小但每采样都跑）、探询波形生成与正交化、风噪与语音检测（频域特征提取，块处理）。漏项的后果是"选型时余量充足、联调后跑不满采样率"，被迫在中途降阶数或砍功能。

核算的第二层是余量策略。实时系统的可用负载按七成封顶规划：三成余量覆盖固件迭代的功能增长、极端工况的分支逻辑（比如同时触发风噪检测与失配刷新）、以及未来两年的算法升级空间。一颗七成满的芯片是健康的，一颗九成满的芯片是在给下一代产品埋雷。

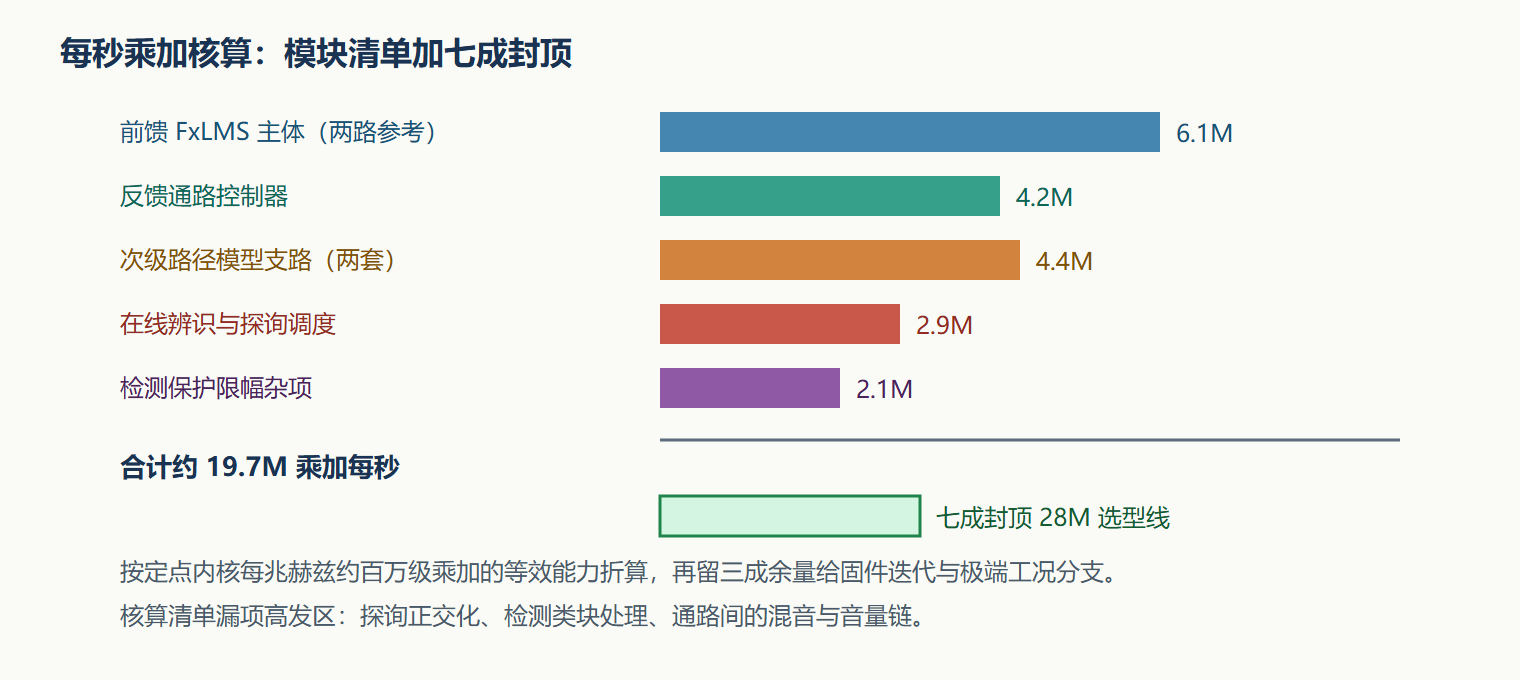

图：一套耳机的每秒负载核算示例

定点与浮点：量产世界的默认答案

浮点实现直观省心，定点实现省电省钱——量产 ANC 几乎全在定点域完成，原因有三。第一，音频 ANC 的动态范围需求在十六位量化加适当定标就能满足，二十四位定点格式的动态余量绰绰有余。第二，定点运算的功耗与时延确定性远优于浮点（无需处理浮点的规格化与异常分支），对实时调度的友好度天差地别。第三，成本与生态：定点 DSP 内核的芯片价格与授权体系成熟，蓝牙音频 SoC 内嵌的正是这类内核。

定点的代价是定标工程：每个变量的小数点位置要人工规划，防溢出要靠饱和运算与逐级缩放。工程纪律有三条：所有增益类变量预留不少于六分贝的头部余量防溢出；自适应权值的定标精度优先保障（权值量化噪声直接进稳态残余）；饱和运算必须用饱和加法而不是溢出回绕——回绕一次，输出从正满幅跳到负满幅，用户听到的是一声爆音。定点化是 ANC 固件里事故率最高的工序，任何定点改动都要跑完整的极限工况回归。

多速率架构与功耗调度

多速率架构是时延预算与算力预算的和解方案。控制环路跑低采样率（例如十六千赫兹），只服务对冲频段（八千赫兹上限封顶），滤波器阶数与乘加需求按比例下降；音频通路跑全速率，两者在数字域用插值与抽取桥接。第 2 章 2.3 的预算会案例已经预演过它的用法——用算力买时间，或反过来说，用频段上限换算力。多速率的陷阱在桥接滤波器：插值滤波器的群时延要计回时延账本，抽取的混叠要靠抗混叠滤波挡住，两笔账漏记都会在联调时还债。

功耗调度是耳机形态的命门（续航即体验）。调度策略按场景分层：检测到安静环境，环路以低占空比运行（权值更新降频、检测类块处理拉长周期）；强噪声场景全速运行；通透与通话模式按各自需求重配。进阶形态是事件驱动的分层睡眠——检测链常开（功耗极低），确认噪声事件后按需唤醒主环路。调度的设计约束来自第 5 章：模型保鲜与保护链不能被睡眠饿死，检测链必须比主环路更"清醒"——睡着的主环路可以，睡着的保护链不行。

案例展开：一次芯片更换的迁移核算

背景。某耳机项目因供应链原因需将主控从 A 芯片（内置两百兆赫兹定点 DSP）切换到 B 芯片（一百二十兆赫兹，同代定点内核，其他外设更优）。算法链原占用约五成算力，直觉上"远没满"可平移，团队先做迁移核算再动手。

操作。核算暴露了三个直觉之外的事实。其一，负载不只看兆赫兹：B 芯片内核的存储器布局不同，关键延迟线的存取周期数更高，等效乘加能力按基准测试折算只有 A 的四成八而非六成，原负载折算后占用升到近八成。其二，中断结构不同：B 的音频口缓冲深度更浅，调度中断频率被迫加倍，上下文切换开销额外吃掉百分之六。其三，原固件有三处为 A 的单周期寻址模式写的手工优化循环，在 B 上退化为通用循环，热点函数实测慢四成。

结果。方案定为：反馈通路滤波器借多速率改造降采样率（对冲频段本来不超过两千五百赫兹），节省约一成八负载；手工优化循环按 B 的寻址模式重写；探询调度从固定周期改为事件驱动（顺带降低了功耗）。改造后负载回落到五成八，时延账本复核未超预算（多速率桥接的群时延已计入）。迁移总耗六周，其中基准测试与账本复核占两周。

结果解读与变式。这六周买到的不是"换了一颗芯片"，而是一份可复用的迁移核算模板：等效能力基准、调度开销折算、热点函数清单、时延账本复核四步，后来成为该团队所有硬件变更的标准流程。变式：升级方向的反向迁移（低配到高配）同样需要这套流程——余量变大的第一反应不应该是加功能，而是重新分配三成余量里的"功能、鲁棒、迭代空间"三份预算。

⚠️ 常见坑：以平均值负载做选型结论。实时系统的考核指标是最坏帧：检测类块处理、探询爆发、失配刷新叠在同一帧时的峰值负载才是选型依据。量过峰值的项目都有一个共同发现——峰值是平均值的数倍，靠平均值得出的"余量充足"结论全部作废。

本节要点回顾

• 死线思维：每采样周期必须交付，核算按模块清单逐项列全，检测保护调度都在清单上。
• 七成封顶：三成余量留给迭代、极端分支与升级，九成满的芯片是给下一代埋雷。
• 定点是量产默认：动态范围够用、时延确定、功耗低；定标纪律与饱和保护是事故高发区。
• 多速率架构：低采样率环路换算力，桥接滤波器的群时延与混叠要计回账本。
• 功耗调度分层：检测链常开、主环路按需唤醒，保护链永远不许睡。

硬件选型核算完毕，最后一环是结构：麦克风装在哪、腔体怎么开，物理世界给算法出题。
