1.1 什么是硅光子

硅光子（Silicon Photonics）：以硅为主要材料平台、以 CMOS 兼容工艺为制造手段，将波导、调制器、探测器等光电器件集成在同一芯片上的技术。它要解决的问题只有一个：电子互连在带宽和功耗上已经逼近极限，而数据需求还在指数增长。

本节是全书的起点，我们先把"硅光子"这个词钉死在准确的坐标系里——它不等于光纤通信，也不等于集成光学，更不是"用光跑的 CPU"。同时它承接导读给出的技术定义，向下展开一张产业链分层地图，后续每一章都能在这张地图上找到自己的位置。

一、为什么数据需要用光来搬

先看一个工程事实：一根单模光纤在 1550 纳米波段的传输损耗约 0.2 dB/km，信号可以上百公里不作电中继；而铜线传输高速信号，几十厘米的 PCB 走线在 56 Gbps 以上就需要均衡补偿，一米以上基本放弃。差距的根源在于物理性质：光的载波频率在数百太赫兹量级，可调制带宽天然巨大，且光子在透明介质中传播几乎不产生热；电子在导体中移动会遭遇电阻、电感、电容三重约束，频率越高、距离越长，损耗和能耗上升得越凶猛。

再算一笔能耗账。AI 训练集群里，数据搬运的能耗已经占到总能耗的一半以上。以 400G 光模块为参照，可插拔方案的全链路能耗约 10 至 15 pJ/bit；而芯片内部 CMOS 逻辑翻转的能量在飞焦耳量级。看起来电很省？注意两者不可比——光互连承担的是"长距离、高速率"任务，同样的任务交给铜，能耗会以速率的平方增长。互连距离超过大约一米，光就在能耗曲线上占优；距离缩短到芯片内部，铜仍是王者。硅光子的战略位置，就卡在这条一米分界线之外的所有地方：板间、机架间、机房间。

有意思的是，这条分界线还在快速向内推进。过去光模块只出现在机房级别，如今共封装光学（CPO）把光引擎贴着交换芯片封装，光互连距离压缩到毫米级；未来光甚至可能进入芯片内部充当时钟分发网络。理解了"光的地盘在扩张"，就理解了硅光子的全部增长逻辑。

二、严格定义与概念边界

给出正式定义：硅光子是在硅衬底（通常是 SOI，即绝缘体上硅）上，用光刻、刻蚀、外延、离子注入等半导体工艺，制造出引导光、调制光、探测光的器件，并把它们集成在一起形成光子集成电路（PIC）的技术体系。

把这个定义放进坐标系，需要划清四条边界。

与光纤通信的边界：光纤通信是"传输系统"，光纤是媒介、器件是分立的（铌酸锂调制器、InP 激光器各自独立封装）；硅光子是"集成平台"，把多个器件做进一枚芯片。硅光子芯片的输出仍然是光纤，但芯片内部的光路被压缩到了平方厘米见方的硅片上。

与电子集成电路的边界：IC 处理的是电荷，硅光子处理的是光子场。两者的制造工艺高度同源（这正是硅光子的立身之本），但设计方法学天差地别——电子设计的 EDA 工具链成熟了四十年，光子设计自动化至今仍在追赶（详见第 5 章）。

与玻璃光子学/薄膜铌酸锂的边界：这些是竞争性材料平台。石英基平面光波导（PLC）适合做低损耗无源分路器；薄膜铌酸锂（TFLN）有优异的电光系数，调制带宽可超 100 GHz。硅平台的胜负手不在单点性能，而在"性能 × 规模制造成本"的综合分。

与"光计算"的边界：媒体常把硅光子与光计算混为一谈。光计算是应用愿景之一（见 6.4 节），硅光子当前的商业主力仍然是数据传输——收发芯片。先分清这个主次，有助于避免对产业节奏的误判。

三、产业链四层地图

硅光子的产业版图可以切成四层，每层都有标志性的公司与产品。这张地图会在第 7 章展开成完整的产业分析，这里先建立骨架。

一个初学者常见的误区是把"硅光子公司"理解成单一形态。实际上，Intel 是自研自用的芯片层玩家，中际旭创起家于模块层、正在向上游芯片渗透，GlobalFoundries 干脆不碰产品只卖代工。读产业新闻时，先判断"这家公司在哪一层"，再判断新闻的分量。

四、一个判断成熟度的标尺

最后给读者一把可以随身携带的标尺：看一项硅光子技术是否成熟，看它是否跨过了"晶圆级制造 + 自动化耦合封装 + 规模出货"三道门槛。 器件在实验室演示出漂亮指标的公司很多，能同时在 200 或 300 毫米晶圆上稳定流片、把光纤对准误差控制在微米以下并月产数万模块的公司屈指可数。三道门槛全过的是成熟技术（如 100G/400G 收发芯片），过两道的是上升期技术（如 CPO 光引擎），只过一道甚至一道没过的，请按研发故事对待，别按产能预期对待。

下一节我们把镜头拉近，回答一个更根本的问题：光子平台这么多，为什么偏偏是硅？

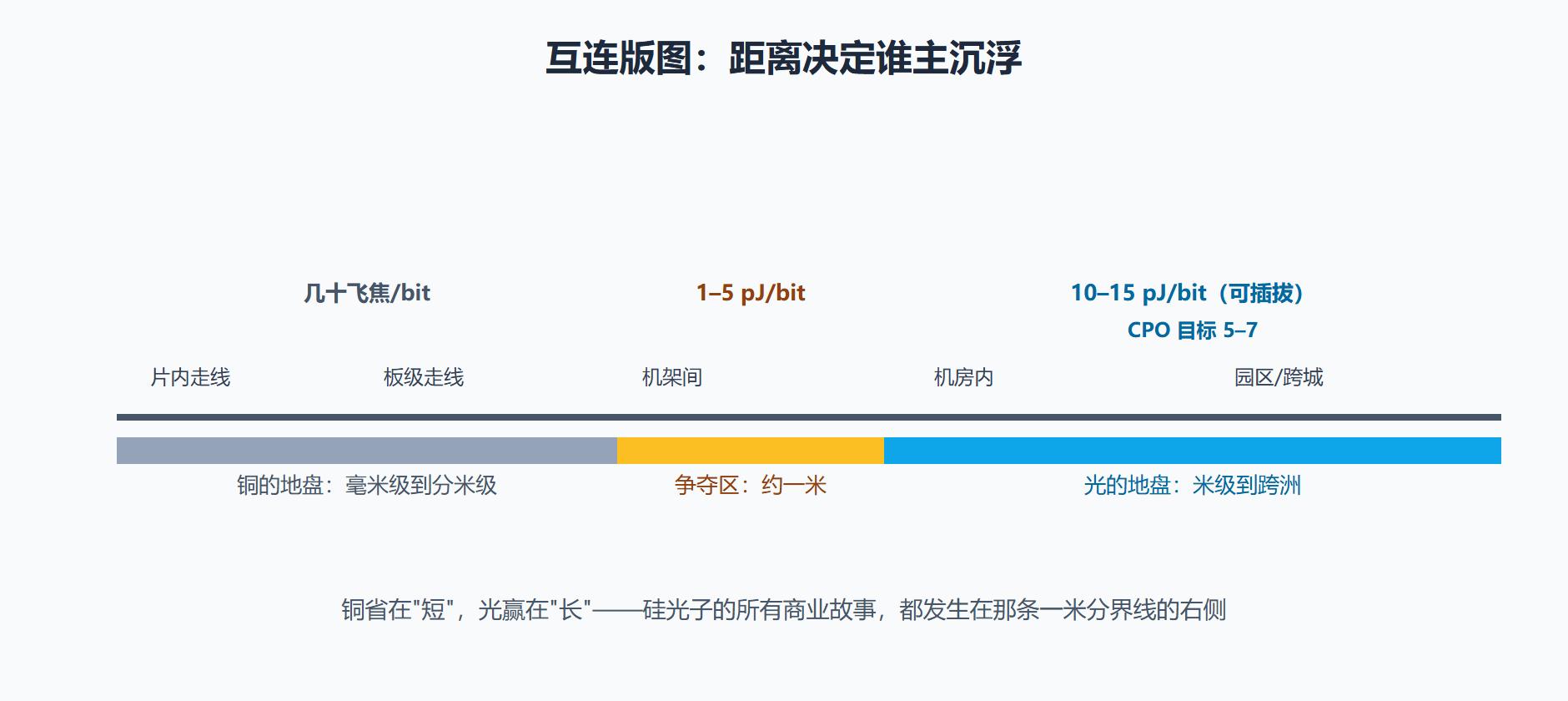

图：电互连与光互连的版图分界

数字锚点：随身携带的三组量级

读硅光子的新闻与规格表，手里要有自己的标尺，否则所有宣传听起来都成立。第一组，带宽-距离阶梯：芯片内走线（毫米级）铜是王者；板到板（分米级）铜仍在防守；机架到机架（米级到十米）光开始占优；跨机房（百米以上）光完胜。任何"光要取代电"的叙事，先拿这条距离线量一量它的适用范围。

第二组，能耗阶梯：CMOS 逻辑翻转约几十飞焦每比特，芯片间电互连一到几皮焦每比特，可插拔光模块十到十五皮焦每比特，CPO 的目标是五到七皮焦每比特。记住"飞焦、皮焦"两级台阶，对能效宣传就有了免疫：谁能把互连从十皮焦拉到五皮焦，谁就在改写机房的电费单。

第三组，成本斜率：光模块每比特单价大致每两年下降约一半，实现方式主要是速率翻倍摊薄而非绝对降价。因此判断一家模块厂的健康程度，看它跟上速率代际的时差，比看单期毛利率更有效——晚一个代际，毛利率结构性受损。

常见问题

硅光子和量子计算是什么关系？ 硅光子平台可以用来制造量子光子芯片（纠缠光源、单光子探测器、干涉网络），这是第 7 章的内容。但当前硅光子产业收入的绝大部分来自数据通信收发芯片，量子是前沿方向而非商业主体。

光子芯片会取代电子芯片吗？ 不会。光子擅长传输与线性运算，逻辑判断、存储、复杂控制仍然是电子的天下。两者是分工关系：电做大脑，光做高速公路。
