3.4 锗硅光电探测器

3.4 锗硅光电探测器

Ge-on-Si 光电探测器：把锗外延在硅上做的光敏器件，是硅光链路"读"的终点。典型指标：1550 纳米响应度约 0.8 至 1.0 A/W，暗电流低至百纳安以下，带宽 50 至 70 GHz。它的诞生思路与调制器一脉相承——硅自己干不了的活，请材料搭档上桌，但让 CMOS 工艺掌勺。

调制器负责把比特写上光波，探测器的任务是把光波上的比特读下来。这个"读"在物理上要求材料吸收 1310/1550 纳米的光子并产生电子空穴对——恰好是硅的盲区（带隙 1.1 eV 对应吸收边 1.1 微米，通信光子能量只有约 0.8 eV，硅"看不见"）。本节讲清三件事：为什么是锗来救场；一颗实用的锗硅探测器截面里藏着哪些设计；响应度、暗电流、带宽这三个指标如何互相拉扯。

一、为什么是锗：一次材料联姻的取舍

锗的带隙 0.67 eV，对应截止波长约 1850 纳米——O 波段到 L 波段的通信光全看得见。更妙的是锗与硅同族、晶格失配仅约 4.2%（对比 InGaAs 与硅超过 8%），是唯一能以"外延"方式长在硅上的通信波段吸收材料。外延意味着探测器可以在晶圆厂里与波导同流制造，不必像激光器那样做昂贵的键合——这是锗硅探测器率先实现大规模单片集成、早于光源十几年商用的根本原因。

但 4.2% 的失配不能白送：直接在硅上长锗，应力会以位错形式释放， threading dislocation（穿透位错）密度可达 10⁸ /cm² 量级。位错是载流子的复合中心与漏电通道，后果直接写进指标：暗电流暴涨、响应度打折、可靠性劣化。现代工艺用"两步外延法"驯服位错：先在约 400 摄氏度以下低温长约 100 纳米锗籽层，让位错在密集成核的岛间相互湮灭；再升温到 600 摄氏度以上长厚膜，高温增强原子迁移使位错弯折截留在缓冲层内；辅以锗硅组分渐变缓冲或循环退火，可把穿透位错压到 10⁵ 至 10⁶ /cm² 以下——暗电流相应下降两个数量级以上。探测器良率的根基在材料，不在版图，这是器件工程师的第一课。

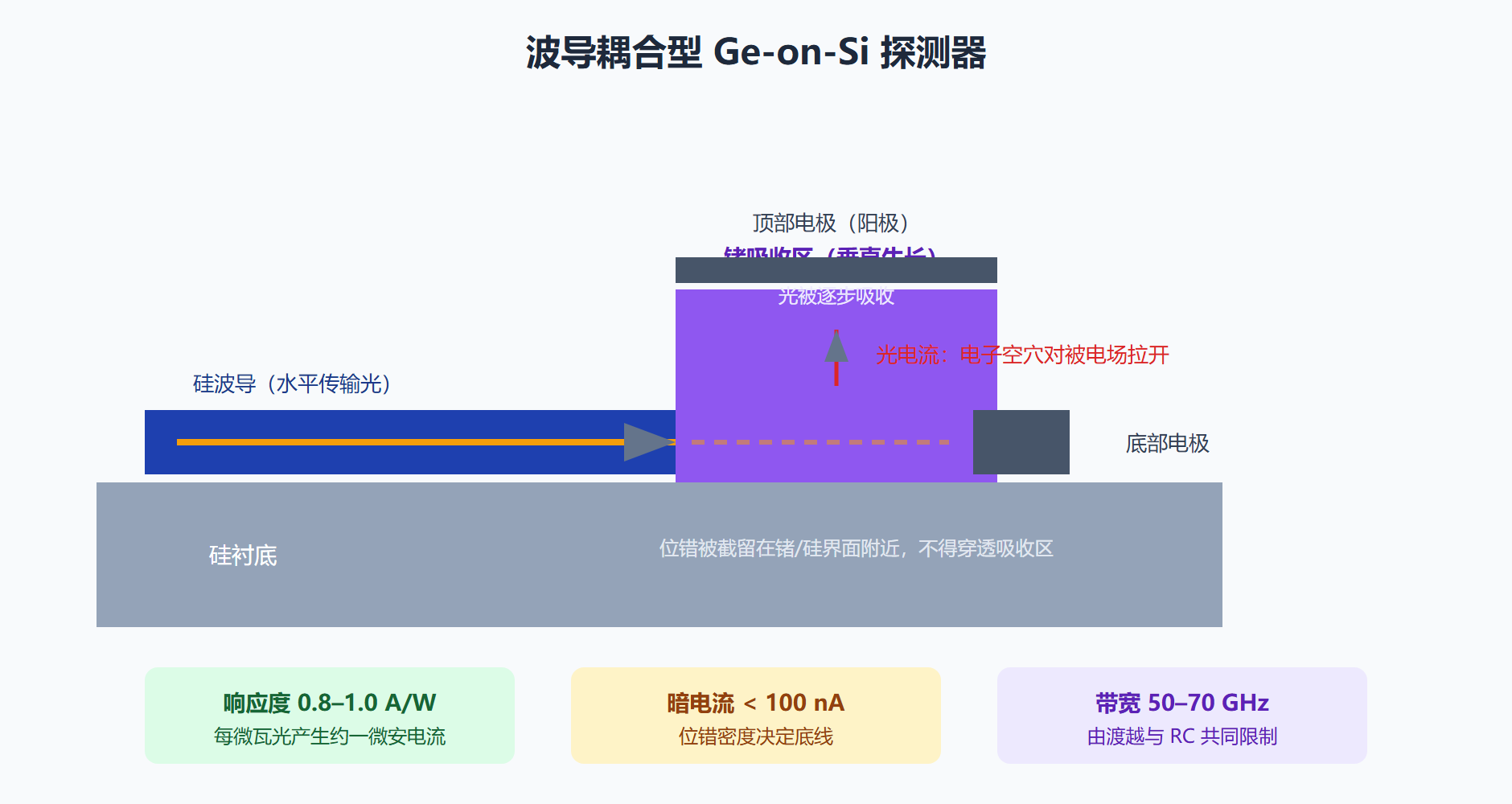

图：锗硅探测器截面与光电流路径

二、结构设计：光从横着来，电从竖着走

注意上图一个反直觉的设计：光沿水平方向进，电流沿垂直方向出。 这个"横向耦合、纵向收集"的布局是高性能锗硅探测器的标准答案，背后是两个物理限制的联立求解。第一，锗的吸收系数虽高（10⁴ /cm 量级），但要吸收九成入射光仍需约一微米厚度；若光从顶部垂直入射，光要穿越厚锗层，而载流子得从深处渡越出来——厚度与渡越时间矛盾，带宽上不去。改成波导横向进光后，吸收沿波导方向逐步完成，锗层可以做薄（0.2 至 0.5 微米），载流子渡越距离缩短一个数量级，50 GHz 以上带宽成为可能。第二，电极做在锗区顶部与底部（或侧壁 P-I-N 结构），反向偏压建立强电场，把光生载流子以最快速度扫出——电场要强（缩短渡越），但过强会引发碰撞电离（变成雪崩倍增），普通探测器要避开雪崩区。

这个布局还有红利：探测器可以串在任何波导链路的中间（光从波导直接"拐"进锗区），无需端面，插损只取决于波导到锗的模场转换（典型低于 1 dB）。探测器的"随插随用"属性，是它能以阵列形态大规模集成的原因——每条 WDM 信道配一颗，八通道收发芯片上并排八颗。

三、指标三重奏：响应度、暗电流、带宽

响应度 R（A/W）衡量每瓦光功率产生多少安培电流，R = η·q·λ/(h·c)，其中 η 是量子效率。数字上 1550 纳米处 0.8 至 1.0 A/W 等效量子效率 65% 至 80%——考虑锗对 1550 纳米的吸收已接近带隙边缘（效率天然下降），这个数字相当体面。工程上影响 η 的三个抓手：锗厚度（吸收够不够）、抗反射镀膜（入射面反射损耗）、位错密度（复合损耗）。1310 纳米处光子能量更高，响应度反而更容易做高，常超过 0.9 A/W。

暗电流是无光时的漏电流，直接混进信号电流成为本底噪声。优秀的 Ge-on-Si 探测器暗电流低于 100 纳安（器件级可到个位数纳安），比 III-V 同类偏高一个数量级——这是锗窄带隙（热激发更容易）与位错残余的共同代价。暗电流的温度系数很大（约每升温十度翻倍），高温链路预算必须按最高工作温度核算。

带宽由两件事决定：载流子渡越时间（材料厚度除以饱和漂移速度）与 RC 常数（结电容乘负载）。设计与 3.2 节 MZM 的带宽逻辑同构：薄锗层压渡越、小台面压电容。50 GHz 带宽的探测器已是量产标配，研究级超过 100 GHz。三个指标构成经典三角——加厚锗层提响应度会拖慢渡越、提高偏压压暗电流相对值会逼近雪崩、缩小台面降电容会增大接触电阻——器件工程师的日常就是在这个三角里给产品找位。

四、进阶变体：APD 与集成趋势

当链路预算极度紧张（长距、低激光功率），普通 PIN 探测器之上还有锗硅雪崩探测器（APD）：在吸收区之后设置高场倍增区，单个光生载流子经碰撞电离放大为电子雪崩，等效把灵敏度提升 5 至 10 dB。代价是噪声放大、需高压偏置（20 至 30 V）、温度补偿更复杂，且增益带宽积有上限（锗硅 APD 实验值已超 300 GHz）。25G 以上接入网与部分长距模块里，APD 是性价比之选。

趋势层面看两条线。一是全集成：探测器已是单片集成的成熟环节，前沿是把探测器与 TIA（跨阻放大器）协同设计，用电子工艺直接做在锗区旁，压缩互连电感。二是新材料：二维材料（石墨烯等）探测器在超宽谱与超快响应上频出论文，但响应度与量产成熟度距锗硅仍远。给初学者的判断标尺照旧：实验室指标看响应度，产品指标看"响应度 × 暗电流 × 良率"的组合。

五、一颗量产探测器的验收数据单

把验收指标铺成一张实际的测试清单，读者能直观感受"合格"的含义。光学项：1550 纳米响应度 0.85 A/W（规格 0.8 起收）、1310 纳米响应度 0.92 A/W、偏振相关损耗低于 0.5 dB。电学项：负一伏偏压下暗电流 35 纳安（规格上限 100 纳安）、电容约 30 飞法（决定 TIA 负载）、五十欧环境下的电光带宽 62 吉赫兹（规格 50 起收）。可靠性项：85 摄氏度 85% 湿度老化 500 小时后暗电流漂移低于两成、负三伏过压应力下无雪崩退化。

这张数据单里藏着两个行业惯例。其一，规格线与典型值之间留了约两成的良率走廊——量产追求的是全部分布落进规格，不是单颗冲高；其二，高温数据比常温数据重要——暗电流在 85 摄氏度下会翻几倍，模块厂做系统裕量时只用高温值。看供应商数据表时，先翻有没有高温与老化两栏，缺了就按"实验室数据"处理。

最后补一个接收链路的联动视角：探测器的电容与 TIA 的输入管构成带宽与噪声的跷跷板——电容每大 10 飞法，TIA 要么付出更多功耗压噪声，要么收窄带宽。所以探测器验收单上的电容那一行，其实是整条接收链的成色预告。器件指标从不孤立存在，这是本章反复出现、也是全书反复验证的主题。

常见问题

为什么不用 InGaAs？它的响应度不是更好吗？ InGaAs 探测器性能确实优秀，但它无法外延在硅上（失配超 8%），只能做成独立芯片键合或混合集成，工序与成本都高。锗硅方案损失一点暗电流指标，换来晶圆级单片集成与 CMOS 产线兼容——在大规模量产语境里，这笔交易稳赚。

探测器要不要也做温度补偿？ 响应度随温度变化温和（每十度约百分之一二），通常不补偿；暗电流随温度指数增长，系统设计按最高结温预留噪声裕量即可。真正需要"伺候"温度的是激光器和微环——探测器是链路里最省心的角色。
