前言

各位同学，上一章我们掌握了LangChain的基础工作流构建，当面对更复杂的任务——比如需要循环迭代、动态分支、状态回溯的场景时，LangChain的链式流就显得有些局限了。
这一章我们聚焦LangGraph，它作为LangChain生态中负责复杂工作流编排的核心框架，1.0版本后更是强化了生产级特性，能帮我们实现有状态、可追溯、高灵活度的工作流。

接下来我们从理念到实操，逐步吃透LangGraph。

LangGraph 是 LangChain 团队在 2024 年推出的核心框架，到了 2025 年，它已经成为构建 Production-Ready（生产级）Agent 的行业标准。

先提前准备依赖（终端执行安装）：

pip install langgraph
​

langgraph 推荐安装版本 ≥1.0.0

6.1 LangGraph图结构驱动的工作流

在正式上手前，我们先搞懂LangGraph的设计初衷。大家可以把工作流想象成一张“任务地图”，传统链式流是“单一路线”，而LangGraph的图结构是“多节点、多路径”的地图，能应对更复杂的路况。

6.1.1 为什么需要图结构工作流？

在AI应用开发中，我们常面临超越线性流程的复杂任务。比如一个智能客服系统，需要先识别用户意图，再根据意图分发到技术支持、订单咨询等不同节点，若回答不达标还需回退重生成——这种包含分支、循环的场景，传统线性链式工作流（如LangChain早期Chain）难以高效支撑。

线性流程的核心痛点是“刚性”：一旦定义好步骤顺序，难以动态调整，且无法很好地管理跨步骤的数据共享和状态回溯。而图结构工作流通过“节点”封装功能、“边”定义路径、“状态”共享数据，能精准解决这些问题，让复杂流程的每一步都可控制、可追溯。

LangGraph通过对智能体工作流进行图结构建模，它具有以下几个核心价值：

• 显式控制： 通过流程图明确指定执行路径，避免智能体在复杂任务中"乱跑"
• 可预测性： 结果更稳定，行为更可预测
• 精细调控： 明确规定下一步走哪个节点、何时调用工具、何时循环或终止

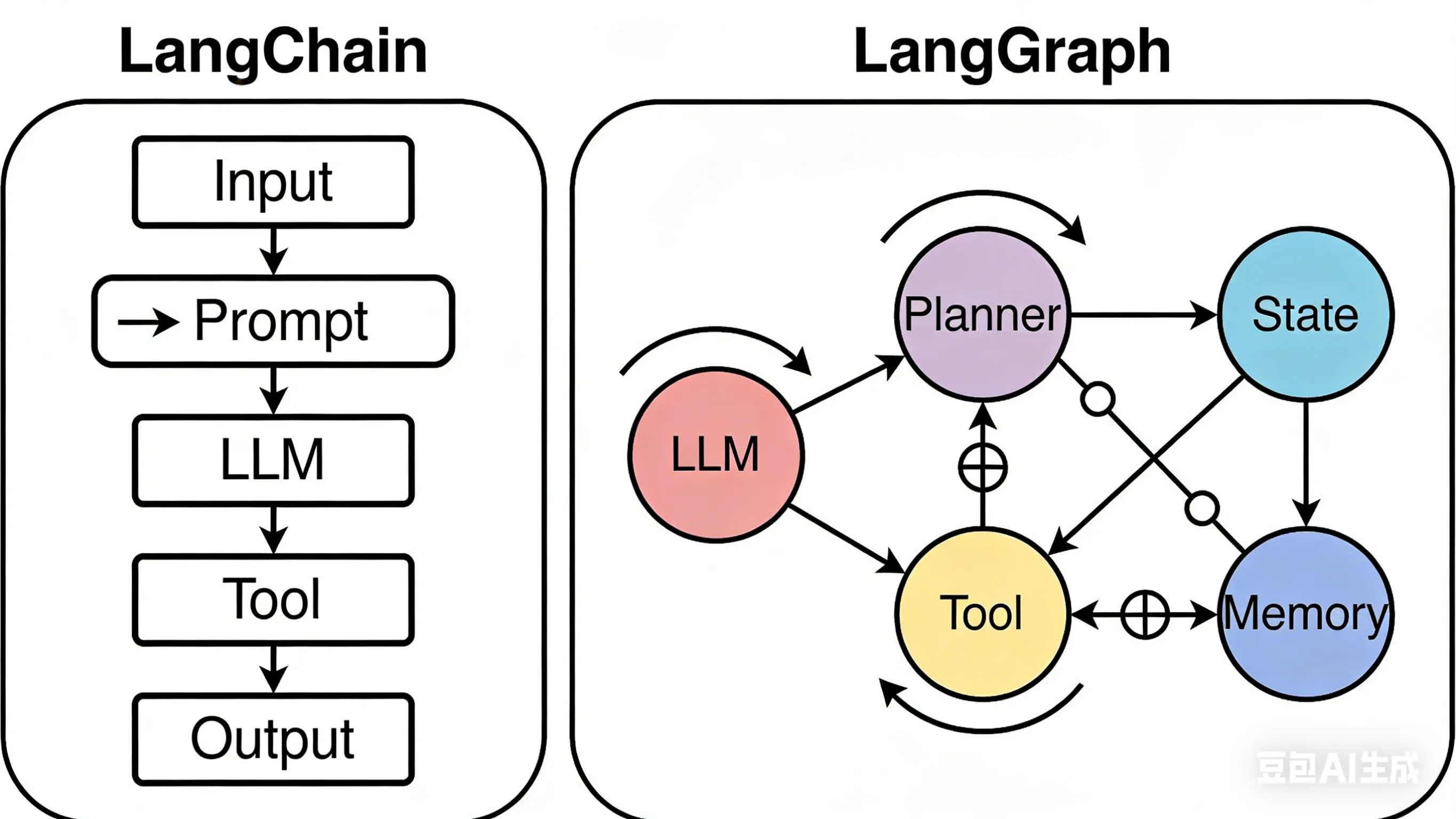

6.1.2 与LangChain工作流的差异与互补性

很多同学会问：有了LangChain，为什么还要用LangGraph？其实两者不是替代关系，而是互补关系，LangChain的Agent能力甚至是基于LangGraph运行时构建的。

对比维度：流程灵活性、状态管理、循环与分支支持

总结：

• LangChain更适合快速搭建线性、固定流程的轻量化应用，上手成本低，能满足简单任务的开发需求；
• LangGraph则聚焦复杂流程场景，尤其适用于智能体工作流、合规审核多步骤校验等场景。

实际开发中，我们可以这样选择：快速搭建原型、任务流程固定（如“文本生成→格式转换”），选LangChain链式流，效率更高；任务流程复杂（有分支、循环、并行）、需要状态追溯、追求生产级稳定性（如多Agent协作、长时任务），选LangGraph图结构流。

6.2 LangGraph核心概念：图状态、点、边

LangGraph的核心是“图（Graph）”，而构成图的三大组件是：状态（State）、节点（Nodes）、边（Edges）。这三者就像乐高积木，既能搭简单的线性流程，也能拼出复杂的分支、循环工作流。

提示：先理解“组件作用”，再结合代码实操，能快速突破抽象壁垒。

6.2.1 状态（State）：工作流的“共享黑板”

状态是LangGraph工作流的“数据中枢”，所有节点的输入、输出都围绕它展开。

通俗类比：把工作流想象成班级大扫除，状态就是一块共享黑板——扫地的同学（节点1）把“地面已清洁”写在黑板上，擦玻璃的同学（节点2）从黑板看到进度后，完成工作再补充“玻璃已擦完”，所有节点只和黑板交互，不用互相喊话。

这种设计让每个步骤的结果都可追溯，也支持中途暂停、恢复（比如大扫除中途放学，第二天看黑板就知道从哪继续）。

核心本质：共享数据载体+状态快照

• 共享数据载体：所有节点都能读取、修改状态中的数据（比如字段、列表、字典），确保数据一致性。
• 状态快照：配合工具，每一步状态变化都会被记录，支持回溯和断点续跑（比如长任务中途服务器重启，恢复后从上次状态继续，不用重做）。

定义规范：TypedDict类型定义与字段设计原则

LangGraph 1.0+推荐使用Python的TypedDict+ Annotated定义状态结构，明确字段类型和含义，提升代码可读性和类型校验能力。

字段设计需遵循三个原则：

1. 最小必要原则：只定义工作流必需的字段，避免冗余数据占用内存；
2. 可更新原则：将需要跨节点传递、修改的数据设为状态字段，固定不变的配置无需放入；
3. 清晰命名原则：字段名需直观反映数据含义，如“user_query”“generated_text”“quality_score”。

基础定义示例（TypedDict方式）：

from typing import TypedDict, NotRequired

class TaskState(TypedDict):
    user_query: str #用户原始查询
    tool_result: NotRequired[str] #工具调用结果
    final_answer: NotRequired[str] #最终回答
    progress: NotRequired[int] #任务进度百分比

#NotRequired 表示是非必须要求
​

也可以用 Pydantic 的方式

from pydantic import BaseModel, Field
from typing import Optional

class TaskState(BaseModel):
    user_query: str = Field(description="用户原始查询")
    tool_result: Optional[str] = Field(default=None, description="工具调用结果")
    final_answer: Optional[str] = Field(default=None, description="最终回答")
    progress: Optional[int] = Field(default=None, description="任务进度百分比")
​

两种写法各有优劣，目前2种写法官方都是支持的，因为Pydantic 写法学习起来有难度，本文以下教学均使用TypedDict的写法，但实际的企业生产建议是使用Pydantic 写法，更工程化一些。

6.2.1.2 状态传递机制

LangGraph的状态传递采用“不可变更新”原则：节点接收当前状态的副本，执行逻辑后返回更新后的部分状态（无需返回完整状态），框架会自动合并为新的全局状态，再传递给下一个节点。

这种机制的优势是避免节点间相互干扰，每个节点只需关注自己需要处理的字段。

例如

def parse_query(state: TaskState):
    print("\n====== 节点1 parse_query 输入状态 ======")
    print(state)

    query = state.user_query
    update = {
        "tool_result": f"已解析问题: {query}",
        "progress": 30
    }

    return update
​

是不是还是感觉内容很抽象，看不懂，多说无益，我们通过一个代码案例来学习：

现在我们假设一个简单的智能体工作流场景：用户输入问题，系统先解析问题，再调用外部工具获取信息，最后生成最终回答。

整个过程需要通过 LangGraph 的边来定义执行顺序，从而形成一个可自动运行的任务流水线。

# NotRequired 来自 Python 的 typing 模块扩展，它是 PEP 655 引入的特性
# NotRequired 从 Python 3.11 开始内置支持
from typing import TypedDict, NotRequired

#如果你使用的是 Python ≤3.10，需要安装 typing_extensions：
# pip install typing_extensions
#from typing import TypedDict
#from typing_extensions import NotRequired


class TaskState(TypedDict):
    user_query: str #用户原始查询
    tool_result: NotRequired[str] #工具调用结果
    final_answer: NotRequired[str] #最终回答
    progress: NotRequired[int] #任务进度百分比

# ======节点函数=========
def parse_query(state: TaskState):
    print("\n====== 节点1 parse_query 输入状态 ======")
    print(state)

    query = state["user_query"]
    update = {
        "tool_result": f"已解析问题: {query}",
        "progress": 30
    }

    print("------ 节点1 更新字段 ------")
    print(update)

    return update


def call_tool(state: TaskState):
    print("\n====== 节点2 call_tool 输入状态 ======")
    print(state)

    result = f"工具搜索结果：关于『{state['user_query']}』的相关知识"
    update = {
        "tool_result": result,
        "progress": 70
    }

    print("------ 节点2 更新字段 ------")
    print(update)

    return update


def generate_answer(state: TaskState):
    print("\n====== 节点3 generate_answer 输入状态 ======")
    print(state)

    answer = f"最终回答：基于工具结果 -> {state['tool_result']}"
    update = {
        "final_answer": answer,
        "progress": 100
    }

    print("------ 节点3 更新字段 ------")
    print(update)

    return update

#========构建 LangGraph 工作流======
from langgraph.graph import StateGraph

# 1. 创建图（绑定状态类型）
builder = StateGraph(TaskState)

# 2. 添加节点
builder.add_node("parse_query", parse_query)
builder.add_node("call_tool", call_tool)
builder.add_node("generate_answer", generate_answer)

# 3. 定义执行顺序（边）
builder.set_entry_point("parse_query")
builder.add_edge("parse_query", "call_tool")
builder.add_edge("call_tool", "generate_answer")

# 4. 编译图
graph = builder.compile()

# ====== 运行工作流 ======
init_state = TaskState(user_query="什么是 LangGraph？")

final_state = graph.invoke(init_state)

print("\n最终状态：")
print(final_state)
​

运行结果

====== 节点1 parse_query 输入状态 ======
user_query='什么是 LangGraph？' tool_result='' final_answer='' progress=0
------ 节点1 更新字段 ------
{'tool_result': '已解析问题: 什么是 LangGraph？', 'progress': 30}

====== 节点2 call_tool 输入状态 ======
user_query='什么是 LangGraph？' tool_result='已解析问题: 什么是 LangGraph？' final_answer='' progress=30
------ 节点2 更新字段 ------
{'tool_result': '工具搜索结果：关于『什么是 LangGraph？』的相关知识', 'progress': 70}

====== 节点3 generate_answer 输入状态 ======
user_query='什么是 LangGraph？' tool_result='工具搜索结果：关于『什么是 LangGraph？』的相关知识' final_answer='' progress=70
------ 节点3 更新字段 ------
{'final_answer': '最终回答：基于工具结果 -> 工具搜索结果：关于『什么是 LangGraph？』的相关知识', 'progress': 100}

最终状态：
{'user_query': '什么是 LangGraph？', 'tool_result': '工具搜索结果：关于『什么是 LangGraph？』的相关知识', 'final_answer': '最终回答：基于工具结果 -> 工具搜索结果：关于『什么是 LangGraph？』的相关知识', 'progress': 100}
​

从上面的图就能清晰的看到状态在不同节点之间进行流转。

6.2.1.3 状态传递机制：节点间的数据共享与更新逻辑

状态传递的逻辑很简单：工作流启动时初始化状态，每个节点执行时接收当前状态，处理后返回需要更新的字段，LangGraph会根据合并策略更新全局状态，再传递给下一个节点。

这里要注意：节点返回的字典只需包含要更新的字段，无需返回完整状态。比如节点只更新progress字段，就返回{"progress": 1}，LangGraph会自动合并到全局状态中。

思考： 为什么节点返回的字典只需包含要更新的字段，无需返回完整状态？

6.2.2 节点（Nodes）：工作流的“功能小工人”

节点是工作流的“执行单元”，相当于图中的“站点”，每个节点封装一段具体逻辑（比如调用LLM、查数据库、处理数据），本质是“输入状态→处理→返回更新状态”的纯函数。

通俗类比：每个节点都是一个“专业小工人”，只做一件事——从共享黑板（状态）拿材料，做完后把结果写回黑板，不依赖外部无关信息。

6.2.2.1 核心作用：接收状态、执行逻辑、输出新状态

节点的核心作用有三个：一是接收全局状态，提取所需字段作为输入；二是执行具体逻辑，比如调用LLM、工具、数据处理；三是将执行结果封装成状态更新字典，返回给LangGraph。

需要注意：节点必须是无副作用的纯函数，逻辑只依赖输入的状态，不依赖外部变量，这样才能保证状态的可追溯性和可复现性。

6.2.2.2 节点类型：LLM调用节点、工具调用节点、数据处理节点

根据功能不同，节点主要分为三类：

LLM调用节点：负责调用大模型生成内容，比如根据用户查询生成回答，核心是将状态中的字段（如user_query）传入模型，将生成结果存入状态。

工具调用节点：负责调用外部工具，比如Elasticsearch检索、天气API查询，核心是提取状态中的参数，调用工具后将结果更新到状态。

数据处理节点：负责数据转换、校验、格式处理，比如将生成的回答格式化、校验结果是否合格，核心是对状态中的数据进行加工，返回处理后的值。

下面结合自定义TaskState演示：

from typing import TypedDict, NotRequired

class TaskState(TypedDict):
    user_query: str #用户原始查询
    intent: NotRequired[str] #用户意图
    llm_answer: NotRequired[str] #LLM 生成的回答
    tool_result: NotRequired[str] #工具调用结果
    final_answer: NotRequired[str] #最终回答
    progress: NotRequired[int] #任务进度百分比

#=======LLM 调用节点（模拟）=========
#LLM 节点只负责“生成文本”，不负责工具、不负责格式化。
def llm_node(state: TaskState):
    print("\n [LLM Node] 输入状态:", state)

    # 模拟大模型生成
    llm_output = f"LangGraph 是一种用于构建可控AI工作流的框架，问题是：{state['user_query']}"

    return {
        "llm_answer": llm_output,
        "progress": 30
    }

# ====== 工具调用节点（模拟检索） ======
#工具节点只做 I/O，不生成语言，不控制流程。
def tool_node(state: TaskState):
    print("\n [Tool Node] 输入状态:", state)

    # 模拟搜索工具
    tool_output = f"检索结果：LangGraph 支持 DAG、状态机、Agent workflow"

    return {
        "tool_result": tool_output,
        "progress": 70
    }

# ====== 节点3：数据处理节点 ======
#数据节点负责加工 state，而不是生成或检索。
def data_process_node(state: TaskState):
    print("\n [Data Node] 输入状态:", state)

    final = f"""
【LLM回答】{state["llm_answer"]}
【工具补充】{state["tool_result"]}
"""

    return {
        "final_answer": final.strip(),
        "progress": 100
    }

from langgraph.graph import StateGraph

# 1. 创建图
builder = StateGraph(TaskState)

# 2. 添加节点
builder.add_node("llm_node", llm_node)
builder.add_node("tool_node", tool_node)
builder.add_node("data_process_node", data_process_node)

# 3. 定义流程
builder.set_entry_point("llm_node")
builder.add_edge("llm_node", "tool_node")
builder.add_edge("tool_node", "data_process_node")

# 4. 编译
graph = builder.compile()

# 初始化状态
init_state = TaskState(user_query="什么是 LangGraph？")

# 执行
final_state = graph.invoke(init_state)

print("\n====== 最终状态 ======")
print(final_state)

​

运行结果

 [LLM Node] 输入状态: user_query='什么是 LangGraph？' llm_answer='' tool_result='' final_answer='' progress=0

 [Tool Node] 输入状态: user_query='什么是 LangGraph？' llm_answer='LangGraph 是一种用于构建可控AI工作流的框架，问题是：什么是 LangGraph？' tool_result='' final_answer='' progress=30

 [Data Node] 输入状态: user_query='什么是 LangGraph？' llm_answer='LangGraph 是一种用于构建可控AI工作流的框架，问题是：什么是 LangGraph？' tool_result='检索结果：LangGraph 支持 DAG、状态机、Agent workflow' final_answer='' progress=70

====== 最终状态 ======
{'user_query': '什么是 LangGraph？', 'llm_answer': 'LangGraph 是一种用于构建可控AI工作流的框架，问题是：什么是 LangGraph？', 'tool_result': '检索结果：LangGraph 支持 DAG、状态机 、Agent workflow', 'final_answer': '【LLM回答】LangGraph 是一种用于构建可控AI工作流的框架，问题是：什么是 LangGraph？\n【工具补充】检索结果：LangGraph 支持 DAG、状态机、Agent workflow', 'progress': 100}
​

结论： 在 LangGraph 中，节点（Node）是 AI 工作流的最小执行单元，负责完成具体计算任务，如调用大模型、调用外部工具或进行数据处理。每个节点遵循“读取状态 → 执行逻辑 → 返回状态更新”的工作模式，本质上是一个以状态为输入、以状态补丁为输出的纯函数。

6.2.2.3 节点实现规范：函数定义格式与状态交互方式

LangGraph 1.0+对节点函数有明确的规范要求，确保框架能正确解析和执行：

1. 输入参数：必须包含状态参数（通常命名为state），类型需与定义的状态结构一致（如ConversationState）；可选包含config参数，用于接收工作流配置。
2. 输出格式：支持三种形式——返回状态片段（字典或TypedDict实例）、返回None（无状态更新）、返回多个状态片段（通过元组）。
3. 交互原则：节点只能通过状态与其他节点交互，禁止直接调用其他节点函数，确保流程的可追溯性。

错误示例（直接调用其他节点）：

# 不推荐：节点间直接调用，破坏流程完整性
def bad_node(state: ConversationState):
    answer = generate_answer(state)  # 直接调用其他节点
    return {"generated_answer": answer}

​

6.2.3 边（Edges）：工作流的“路径导航员”

边是连接节点的“路径”，定义了节点间的跳转规则，决定了工作流的执行顺序。LangGraph 1.0+支持两种核心边类型：固定边和条件边。

6.2.3.1 核心作用：定义节点间的跳转规则

边的核心作用就是“导航”，告诉工作流“当前节点执行完后，下一步该去哪个节点”。没有边的连接，节点就是孤立的，无法形成完整工作流。简单来说，边就是工作流的“执行路线图”。

6.2.3.2 核心边类型与实践

固定边是最简单的边类型，指定“从A节点到B节点”的固定跳转，无论状态如何变化，执行完A后必然执行B，适合线性流程。

条件边是动态边，根据当前状态判断跳转方向，支持多分支跳转，适合需要动态决策的场景。比如根据用户需求意图，判断是走“总结”分支还是“改写”分支。

此外，LangGraph还支持循环边，本质是条件边的一种特殊形式，通过判断状态是否满足终止条件，决定是回溯到前序节点继续执行，还是进入下一个节点。

固定边（Fixed Edges）：节点执行完成后，固定跳转到下一个节点，适用于线性流程。通过add_edge()方法配置，参数为“起始节点名”和“目标节点名”。

from typing import TypedDict, NotRequired

# ====== 全局共享状态（黑板） ======
class TaskState(TypedDict):
    user_query: str #用户原始查询
    intent: NotRequired[str] #用户意图
    llm_answer: NotRequired[str] #LLM 生成的回答
    tool_result: NotRequired[str] #工具调用结果
    final_answer: NotRequired[str] #最终回答
    progress: NotRequired[int] #任务进度百分比


#========固定边（线性流程）实践代码======
def parse_intent(state: TaskState):
    print("\n parse_intent")
    # 简单模拟意图识别
    intent = "summarize" if "总结" in state['user_query'] else "rewrite"
    return {"intent": intent, "progress": 30}


def summarize_node(state: TaskState):
    print("\n summarize_node")
    return {"llm_answer": f"总结结果: {state['user_query']}", "progress": 60}


def rewrite_node(state: TaskState):
    print("\n rewrite_node")
    return {"llm_answer": f"改写结果: {state['user_query']}", "progress": 60}


def final_node(state: TaskState):
    print("\n final_node")
    return {"progress": 100}

from langgraph.graph import StateGraph

builder = StateGraph(TaskState)

builder.add_node("parse_intent", parse_intent)
builder.add_node("summarize_node", summarize_node)
builder.add_node("rewrite_node", rewrite_node)
builder.add_node("final_node", final_node)

# 固定边（线性）
builder.set_entry_point("parse_intent")
builder.add_edge("parse_intent", "summarize_node")   # 固定走总结
builder.add_edge("summarize_node", "final_node")

graph = builder.compile()

state = TaskState(user_query="请帮我总结这段话")
print(graph.invoke(state))
​

运行结果

 parse_intent

 summarize_node

 final_node
{'user_query': '请帮我总结这段话', 'intent': 'summarize', 'result': '总结结果: 请帮我总结这段话', 'progress': 100}
​

也可以看一下图的执行状态（在ipynb代码里执行）

from IPython.display import Image, display
display(Image(graph.get_graph().draw_mermaid_png()))
​

从图中能清楚看到节点的运行状态，可以从图中看到我们将rewrite_node 增加到了节点 但是没有用边连接起来，于是rewrite_node变成了孤立的节点~

学习实践： 将rewrite_node 使用边连接起来，比较最后生成的图

条件边：根据当前状态动态决定跳转路径，适用于分支流程。通过add_conditional_edges()方法配置，需指定“起始节点名”“条件判断函数”和“路径映射表”

def route_by_intent(state: TaskState):
    if state.get("intent") == "summarize":
        return "summarize_node"
    else:
        return "rewrite_node"


builder = StateGraph(TaskState)

builder.add_node("parse_intent", parse_intent)
builder.add_node("summarize_node", summarize_node)
builder.add_node("rewrite_node", rewrite_node)
builder.add_node("final_node", final_node)

builder.set_entry_point("parse_intent")

# 条件边
builder.add_conditional_edges(
    "parse_intent",
    route_by_intent,
    {
        "summarize_node": "summarize_node",
        "rewrite_node": "rewrite_node",
    }
)

builder.add_edge("summarize_node", "final_node")
builder.add_edge("rewrite_node", "final_node")

graph = builder.compile()


print("\n====== 测试总结 ======")
print(graph.invoke(TaskState(user_query="请总结这段话")))

print("\n====== 测试改写 ======")
print(graph.invoke(TaskState(user_query="请改写这段话")))

​

运行结果

====== 测试总结 ======

 parse_intent

 summarize_node

 final_node
{'user_query': '请总结这段话', 'intent': 'summarize', 'result': '总结结果: 请总结这段话', 'progress': 100}

====== 测试改写 ======

 parse_intent

 rewrite_node

 final_node
{'user_query': '请改写这段话', 'intent': 'rewrite', 'result': '改写结果: 请改写这段话', 'progress': 100}
​

也可以看一下图的执行状态（在ipynb代码里执行）

from IPython.display import Image, display
display(Image(graph.get_graph().draw_mermaid_png()))
​

循环边

#=======循环节点======
def loop_node(state: TaskState):
    progress = state.get("progress", 0)
    print("\n loop_node, progress =", progress)
    return {"progress": progress + 30}

#=======循环条件函数======
def loop_router(state: TaskState):
    if state["progress"] >= 100:
        return "final_node"
    return "loop_node"

#=======构建图=========
builder = StateGraph(TaskState)

builder.add_node("loop_node", loop_node)
builder.add_node("final_node", final_node)

builder.set_entry_point("loop_node")

builder.add_conditional_edges(
    "loop_node",
    loop_router,
    {
        "loop_node": "loop_node",     # 回环
        "final_node": "final_node"    # 终止
    }
)

graph = builder.compile()

print(graph.invoke(TaskState(user_query="test")))

​

运行结果

 loop_node, progress = 0

 loop_node, progress = 30

 loop_node, progress = 60

 loop_node, progress = 90

 final_node
{'user_query': 'test', 'intent': '', 'result': '', 'progress': 100}
​

也可以看一下图的执行状态（在ipynb代码里执行）

from IPython.display import Image, display
display(Image(graph.get_graph().draw_mermaid_png()))
​

循环边本质是“返回前序节点”的条件边，用于需要重复执行的场景（比如校验结果不合格，重新调用工具）

6.2.4总结

• 状态（State）：存数据、做共享，是工作流的“中枢”，用Pydantic定义更清晰。
• 节点（Nodes）：做执行、处理逻辑，是“功能单元”，必须是纯函数。
• 边（Edges）：定路线、控顺序，分固定边（线性）和条件边（分支/循环）。

三者组合的核心逻辑：状态贯穿全程，节点处理逻辑，边控制流向，这也是LangGraph能实现复杂工作流的根本。

6.3 LangGraph运行机制：基于超步骤的消息传递

了解了三大组件后，我们再来看LangGraph的运行机制。LangGraph采用“超步骤（super-step）”机制管理执行流程，确保节点执行的有序性和状态的一致性。

LangGraph 工作流是如何“跑起来”的？

LangGraph 的工作流执行过程，可以理解为： 状态驱动的任务调度引擎。

它不是简单地按顺序调用函数，而是像一个智能调度器，根据状态和边规则动态决定“谁该执行”。

6.3.1 超步骤（Super-step）与节点活跃状态

超步骤是LangGraph执行工作流的基本单位，可理解为“一轮并行任务执行周期”。每个超步骤内，框架会完成三件事：

1. 激活节点：所有收到消息（状态更新）的节点会从“休眠状态”变为“活跃状态”；
2. 执行节点：所有活跃节点并行执行逻辑，生成新的状态片段；
3. 传递消息：将新的状态片段作为消息，传递给下一个节点，同时节点回归休眠状态。

这种机制让LangGraph天然支持并行执行——同一超步骤内的活跃节点可同时运行，提升流程效率；同时通过消息传递实现节点间的协同，确保状态一致性。

⚙️ 节点活跃状态：谁在这一轮被调度？

在某个超步骤中：

• 可能只激活一个节点
• 也可能同时激活多个节点

这些被激活的节点叫 活跃节点（Active Nodes）， 类比像多名工人同时在流水线上工作。

6.3.2 LangGraph 工作流执行全过程

一个完整的LangGraph工作流执行流程可分为六个阶段：

1.启动：调用graph.invoke()方法传入初始状态，框架将初始状态作为消息，发送给入口节点，入口节点被激活，进入第一个超步骤。

用户输入：{"user_query": "什么是 LangGraph？"}
系统创建 初始状态黑板，并激活起始节点。
​

2.节点激活：入口节点接收消息后变为活跃状态，其他节点保持休眠。

LangGraph 查看 Graph：
parse → tool → generate
决定当前应执行的节点集合，例如：
当前激活节点 = [parse]
​

3.逻辑执行：活跃节点执行自身逻辑，读取初始状态，生成更新后的状态片段。

每个活跃节点：
读取状态
执行逻辑
返回状态更新
例如：{"tool_result": "..."}
​

4.状态传递：框架合并状态片段为新的全局状态，根据边的规则，将新状态作为消息传递给下一个（或多个）节点，激活对应节点。

LangGraph 自动执行：
state = merge(old_state, node_return)
更新后的状态会传递给下一级节点。
​

5.停止判断：是否继续执行？

系统判断：
是否还有后续节点
是否触发 END
是否满足循环终止条件
​

6.终止：输出最终结果

当没有可执行节点时：

 返回最终状态
 输出 AI 结果
​

好啦，你现在已经掌握了LangGraph的精髓~~~

6.3.3 并行与顺序执行

LangGraph的调度规则核心是“基于节点依赖关系”，分为顺序执行和并行执行两种场景，具体由边的配置和节点依赖决定：

1. 顺序执行：当节点A的后续节点只有节点B，且节点B依赖节点A的状态结果时，触发顺序执行——节点A执行完成并更新状态后，节点B才被激活，即“一超步骤一节点”。

适用场景：步骤间有强依赖（如摘要生成依赖去重后的文本，敏感词校验依赖摘要结果），前文案例均为顺序执行场景。

2. 并行执行：当节点A的后续节点有多个（如节点B和节点C），且节点B、C无相互依赖，仅依赖节点A的状态结果时，触发并行执行——节点A执行完成后，节点B、C被同时激活，纳入同一个超步骤并行执行。

适用场景：步骤间无依赖，比如现在有一个文体，同时生成文本的摘要和关键词（注意，摘要和关键词一般认为这2个是没有联系的）

from langgraph.graph import StateGraph, START, END
from typing import Optional
from typing import TypedDict, Optional, NotRequired
import time
import random

# ===== 1. 定义状态（共享黑板） =====

class TextProcessState(TypedDict):
    raw_text: str
    summary_text: NotRequired[str]
    keyword_text: NotRequired[str]
    has_sensitive: NotRequired[bool]
    final_text: NotRequired[str]

# ===== 2. 去重节点（入口节点） =====
def deduplicate_node(state: TextProcessState):
    print("\n【节点 deduplicate】执行中...")
    text = state["raw_text"]   # ✅ TypedDict 访问方式
    time.sleep(1)
    return {"raw_text": text}

# ===== 3. 摘要节点（并行节点1） =====
def summary_node(state: TextProcessState):
    print("⚡ 并行节点 summary 执行中...")
    time.sleep(random.uniform(1, 2))
    summary = "摘要：" + state["raw_text"][:10]
    return {"summary_text": summary}

# ===== 4. 关键词节点（并行节点2） =====
def keyword_node(state: TextProcessState):
    print("⚡ 并行节点 keyword 执行中...")
    time.sleep(random.uniform(1, 2))
    keywords = "、".join(state["raw_text"].split("，")[:3])
    return {"keyword_text": keywords}

# ===== 5. 并行汇合节点 =====
def sensitive_check_node(state: TextProcessState):
    print("\n【节点 sensitive_check】汇总并行结果")
    print(" summary_text =", state["summary_text"])
    print(" keyword_text =", state["keyword_text"])

    sensitive = "暴力" in state["raw_text"]
    return {
        "has_sensitive": sensitive,
        "final_text": f"最终输出 | 摘要={state['summary_text']} | 关键词={state['keyword_text']}"
    }

# ===== 6. 构建 LangGraph =====
builder = StateGraph(TextProcessState)

builder.add_node("deduplicate", deduplicate_node)
builder.add_node("summary", summary_node)
builder.add_node("keyword", keyword_node)
builder.add_node("sensitive_check", sensitive_check_node)

builder.add_edge(START, "deduplicate")

# 并行分叉
builder.add_edge("deduplicate", "summary")
builder.add_edge("deduplicate", "keyword")

# 并行汇合
builder.add_edge("summary", "sensitive_check")
builder.add_edge("keyword", "sensitive_check")

builder.add_edge("sensitive_check", END)

graph = builder.compile()

# ===== 7. 运行 =====
if __name__ == "__main__":
    init_state = TextProcessState(
        raw_text="LangGraph很强大，支持状态管理，支持动态分支，并行执行"
    )

    final_state = graph.invoke(init_state)

    print("\n====== 最终状态 ======")
    print(final_state)

​

运行结果

【节点 deduplicate】执行中...
⚡ 并行节点 keyword 执行中...
⚡ 并行节点 summary 执行中...

【节点 sensitive_check】汇总并行结果
 summary_text = 摘要：LangGraph很
 keyword_text = LangGraph很强大、支持状态管理、支持动态分支

====== 最终状态 ======
{'raw_text': 'LangGraph很强大，支持状态管理，支持动态分支，并行执行', 'summary_text': '摘要：LangGraph很', 'keyword_text': 'LangGraph很强大、支持状态管理、支持动态分支', 'has_sensitive': False, 'final_text': '最终输出 | 摘要=摘要：LangGraph很 | 关键词=LangGraph很强大、支持状态管理、支持动态分支'}
​

学习小结：顺序执行依赖“单后续节点+强状态依赖”，并行执行依赖“多后续节点+无相互依赖”；LangGraph会自动根据节点依赖和边配置选择调度方式，无需手动设置“并行/顺序”，一般而言只需关注业务逻辑的依赖关系即可。

6.4 综合实操

本节将通过三个递进式综合案例，从简单到复杂构建完整工作流，覆盖线性、分支、循环三种核心场景，帮助大家整合所学知识，实现“从理论到落地”的跨越。所有案例均采用LangGraph 1.0+接口，代码可直接运行（替换API密钥即可）

6.4.1 实操准备：LangGraph环境确认与核心API导入

首先确保环境配置正确，核心依赖安装完成，同时梳理常用核心API，方便后续案例调用：

1. 环境依赖安装：

pip install langgraph langchain langchain-openai python-dotenv
​

推荐安装版本 ≥1.0.0

2. 核心API导入

import os
from dotenv import load_dotenv
from langchain_openai import ChatOpenAI

llm = ChatOpenAI(
    api_key=os.getenv("API_KEY"),
    base_url="https://api.deepseek.com",
    model="deepseek-chat",
    temperature=0.3
)

​

6.4.2 案例1：简单线性工作流——文本处理全流程串联

学习目标：整合“状态、节点、边”三大组件，构建“文本去重→摘要生成→敏感词校验→结果输出”的线性流程，掌握完整工作流的搭建、运行与结果校验方法，同时体验状态快照与可视化功能。

6.4.2.1 案例设计思路

流程逻辑：用户输入原始文本→先去重清理冗余内容→生成简洁摘要→校验摘要是否含敏感词→格式化输出结果。全程用固定边串联节点，依赖状态传递数据，最终通过可视化图结构和状态历史，验证流程正确性。

知识点： 状态字段的完整设计、节点函数复用与组合、固定边配置、图可视化、状态历史追溯。

完整代码实现

# ================== 基础依赖 ==================
from typing import TypedDict, NotRequired
from langgraph.graph import StateGraph, START, END
from langchain_core.prompts import PromptTemplate
from langgraph.checkpoint.memory import MemorySaver

# DeepSeek LLM（真实模型）
import os
from dotenv import load_dotenv
from langchain_openai import ChatOpenAI

# 加载环境变量
load_dotenv()

# 初始化真实 LLM
llm = ChatOpenAI(
    api_key=os.getenv("API_KEY"),
    base_url="https://api.deepseek.com",
    model="deepseek-chat",
    temperature=0.3
)

# ==========================================================
# 1. 定义 State（工作流共享状态 = Agent 内存）
# ==========================================================
class TextProcessState(TypedDict):
    """
    LangGraph 状态对象：
    用于在节点之间传递数据（类似全局共享内存）
    """
    raw_text: str                        # 输入：用户原始文本
    deduplicated_text: NotRequired[str]  # 过程：去重后的文本
    summary_text: NotRequired[str]       # 过程：LLM 生成摘要
    has_sensitive: NotRequired[bool]     # 过程：敏感词检测结果
    final_output: NotRequired[str]       # 输出：最终格式化结果


# ==========================================================
# 2. 定义节点函数（每个节点 = 一个处理模块）
# ==========================================================
def deduplicate_node(state: TextProcessState) -> TextProcessState:
    """文本去重节点"""
    raw_text = state["raw_text"]
    lines = raw_text.split("\n")
    unique_lines = []
    seen = set()
    for line in lines:
        line_stripped = line.strip()
        if line_stripped and line_stripped not in seen:
            seen.add(line_stripped)
            unique_lines.append(line)
    print("✅ 去重节点执行完成")
    return {"deduplicated_text": "\n".join(unique_lines)}

def summary_node(state: TextProcessState) -> TextProcessState:
    """摘要生成节点（调用LLM）"""
    deduplicated_text = state["deduplicated_text"]
    prompt = PromptTemplate(
        input_variables=["text"],
        template="请为以下文本生成50字以内的简洁摘要，保留核心信息：\n{text}"
    )
    chain = prompt | llm
    summary = chain.invoke({"text": deduplicated_text}).content
    print(" 摘要节点执行完成")
    return {"summary_text": summary}

def sensitive_check_node(state: TextProcessState) -> TextProcessState:
    """敏感词检测节点"""
    summary = state["summary_text"]
    sensitive_words = ["敏感词1", "敏感词2", "违法", "违规"]
    has_sensitive = any(word in summary for word in sensitive_words)
    print(" 敏感词检测完成：", has_sensitive)
    return {"has_sensitive": has_sensitive}

def output_node(state: TextProcessState) -> TextProcessState:
    """输出节点（根据敏感词结果格式化）"""
    summary = state["summary_text"]
    has_sensitive = state["has_sensitive"]
    if has_sensitive:
        final_output = "⚠️ 检测到敏感内容，无法输出摘要"
    else:
        final_output = f"""✅ 文本处理完成
【摘要】
{summary}

【去重后原文】
{state['deduplicated_text']}
"""
    print(" 输出节点执行完成")
    return {"final_output": final_output}


# ==========================================================
# 3. 构建线性工作流图（固定边）
# ==========================================================
def build_linear_graph():
    """构建线性 LangGraph 工作流，**实际启用状态历史**"""
    graph_builder = StateGraph(TextProcessState)

    # 注册节点
    graph_builder.add_node("deduplicate", deduplicate_node)
    graph_builder.add_node("summary", summary_node)
    graph_builder.add_node("sensitive_check", sensitive_check_node)
    graph_builder.add_node("output", output_node)

    # 配置固定边（线性执行）
    graph_builder.add_edge(START, "deduplicate")
    graph_builder.add_edge("deduplicate", "summary")
    graph_builder.add_edge("summary", "sensitive_check")
    graph_builder.add_edge("sensitive_check", "output")
    graph_builder.add_edge("output", END)

    # 【修改核心】编译时传入MemorySaver，真正启用状态历史
    # MemorySaver：内存级检查点，适合测试/开发，重启程序后状态丢失
    return graph_builder.compile(checkpointer=MemorySaver())


# ==========================================================
# 4. 测试运行（get_state_history 可正常使用）
# ==========================================================
if __name__ == "__main__":

    # 构建图
    linear_graph = build_linear_graph()

    # 初始状态（输入数据）
    test_state: TextProcessState = {
        "raw_text": "LangGraph是LangChain生态的工作流框架\nLangGraph支持状态管理\nLangGraph是LangChain生态的工作流框架\n支持动态分支和并行执行"
    }

    # thread_id：会话唯一标识，测试用随便命名，多会话用不同id即可
    config = {"configurable": {"thread_id": "text_process_test_001"}}

    # ========== 关键修改2：invoke时传入config ==========
    final_state = linear_graph.invoke(test_state, config=config)

    # 输出最终结果
    print("\n" + "=" * 50)
    print(final_state["final_output"])

    # ========== 关键修改3：get_state_history时也传入同一个config ==========
    print("\n" + "=" * 50)
    history = list(linear_graph.get_state_history(config))   # 必须传config
    print("状态快照数量（超步骤）：", len(history))

    for i, state in enumerate(history, 1):
        print(f"\n第{i}步：")
        print("state", state)

​

运行结果

 去重节点执行完成
 摘要节点执行完成
 敏感词检测完成： False
 输出节点执行完成

==================================================
✅ 文本处理完成
【摘要】
LangGraph是LangChain生态的工作流框架，支持状态管理、动态分支与并行执行。

【去重后原文】
LangGraph是LangChain生态的工作流框架
LangGraph支持状态管理
支持动态分支和并行执行


==================================================
状态快照数量（超步骤）： 6

第1步：
state StateSnapshot(values={...
​

也可以看一下图的执行状态

png_data = linear_graph.get_graph().draw_mermaid_png()  # 获取PNG字节流
    with open("linear_text_process_graph.png", "wb") as file:  # wb=二进制写入
        file.write(png_data)
    print(" 工作流可视化图已保存：linear_text_process_graph.png\n")
​

6.4.3 案例2：分支工作流——带结果校验的动态文本处理

本案例目标：在案例1基础上，新增“摘要质量校验”分支逻辑，实现“质量合格→输出结果”“质量不合格→回退重生成”的动态流转，掌握条件边配置、分支节点设计与状态依赖处理。

6.4.3.1 案例设计思路

流程逻辑：文本去重→生成摘要→敏感词校验（过滤风险）→摘要质量校验（判断是否符合长度、信息完整性）→质量合格则输出，不合格则回退到摘要生成节点重生成（限制重生成次数，避免无限循环）。

知识点： 条件边多分支配置、循环逻辑设计、状态字段扩展（记录重生成次数）、循环终止条件控制。

# ================== 依赖 ==================
from typing import TypedDict, NotRequired
from langgraph.graph import StateGraph, START, END
from langchain_core.prompts import PromptTemplate
from langgraph.checkpoint.memory import MemorySaver
import os
from dotenv import load_dotenv
from langchain_openai import ChatOpenAI

# ================== LLM 初始化 ==================
load_dotenv()

llm = ChatOpenAI(
    api_key=os.getenv("API_KEY"),
    base_url="https://api.deepseek.com",
    model="deepseek-chat",
    temperature=0.3
)

# ==========================================================
# 6.4.3 分支工作流案例：带结果校验的动态文本处理
# ==========================================================

# ----------------------------------------------------------
# 1️⃣ 状态定义：扩展工作流状态（新增循环控制字段）
# ----------------------------------------------------------
class BranchTextProcessState(TypedDict):
    """分支工作流共享状态（类似共享黑板）"""

    # 输入字段
    raw_text: str

    # 中间过程字段（可选）
    deduplicated_text: NotRequired[str]
    summary_text: NotRequired[str]
    has_sensitive: NotRequired[bool]

    # 循环控制字段
    rewrite_count: NotRequired[int]      # 重生成次数
    quality_valid: NotRequired[bool]     # 摘要质量是否合格

    # 最终输出
    final_output: NotRequired[str]


# ----------------------------------------------------------
# 2️⃣ 节点定义（工作流执行单元）
# ----------------------------------------------------------

# === 文本去重节点 ===
def deduplicate_node(state: BranchTextProcessState):
    raw_text = state["raw_text"]
    lines = raw_text.split("\n")
    seen, unique_lines = set(), []

    for line in lines:
        line = line.strip()
        if line and line not in seen:
            seen.add(line)
            unique_lines.append(line)

    print("✅ [Node] 去重完成")
    return {"deduplicated_text": "\n".join(unique_lines)}


# === 摘要生成节点 ===
def summary_node(state: BranchTextProcessState):
    text = state.get("deduplicated_text", "")
    if not text:
        return {"summary_text": "无有效文本"}

    prompt = PromptTemplate(
        input_variables=["text"],
        template="请为以下文本生成50字以内摘要，保留核心信息：\n{text}"
    )
    summary = (prompt | llm).invoke({"text": text}).content

    print(" [Node] 摘要生成:", summary)
    return {"summary_text": summary}


# === 敏感词检测节点 ===
def sensitive_check_node(state: BranchTextProcessState):
    summary = state.get("summary_text", "")
    sensitive_words = ["违法", "违规"]
    has_sensitive = any(w in summary for w in sensitive_words)

    print(f" [Node] 敏感词检测: {has_sensitive}")
    return {"has_sensitive": has_sensitive}


# === 摘要质量校验节点（教学重点） ===
def quality_check_node(state: BranchTextProcessState):
    summary = state.get("summary_text", "")

    # 长度校验
    length_valid = 15 <= len(summary) <= 50

    # 信息完整性校验
    core_keywords = ["LangGraph", "工作流"]
    info_valid = all(k in summary for k in core_keywords)

    quality_valid = length_valid and info_valid
    print(f" [Node] 质量校验 | 长度OK={length_valid} | 关键词OK={info_valid} | 合格={quality_valid}")

    return {"quality_valid": quality_valid}


# === 重生成次数更新节点 ===
def update_rewrite_count_node(state: BranchTextProcessState):
    count = state.get("rewrite_count", 0) + 1
    print(f" [Node] 重生成次数 -> {count}")
    return {"rewrite_count": count}


# ----------------------------------------------------------
# 3️⃣ Router：条件分支决策（LangGraph 核心）
# ----------------------------------------------------------
def rewrite_router(state: BranchTextProcessState):
    quality = state.get("quality_valid", False)
    count = state.get("rewrite_count", 0)

    print(f" [Router] quality={quality}, rewrite_count={count}")

    # 质量合格 → 输出
    if quality:
        return "to_output"

    # 不合格且次数 < 2 → 重生成
    if count < 2:
        return "to_rewrite"

    # 次数耗尽 → 强制输出
    return "to_force_output"


# ----------------------------------------------------------
# 4️⃣ 输出节点
# ----------------------------------------------------------

# 正常输出
def output_node(state: BranchTextProcessState):
    summary = state.get("summary_text", "")
    has_sensitive = state.get("has_sensitive", False)

    if has_sensitive:
        final_output = "⚠️ 检测到敏感内容，禁止输出摘要"
    else:
        final_output = f"""
✅ 文本处理完成
重生成次数: {state.get('rewrite_count', 0)}

【摘要】
{summary}

【去重原文】
{state.get('deduplicated_text')}
"""

    print(" [Node] 正常输出")
    return {"final_output": final_output}


# 强制输出
def force_output_node(state: BranchTextProcessState):
    summary = state.get("summary_text", "")
    final_output = f"""
⚠️ 摘要多次重生成仍不合格（教学示例）
重生成次数: {state.get('rewrite_count', 0)}
摘要长度: {len(summary)}

强制输出摘要：
{summary}
"""
    print(" [Node] 强制输出")
    return {"final_output": final_output}


# ----------------------------------------------------------
# 5️⃣ 构建 LangGraph 分支工作流
# ----------------------------------------------------------
def build_branch_graph():
    graph = StateGraph(BranchTextProcessState)

    # 注册节点
    graph.add_node("deduplicate", deduplicate_node)
    graph.add_node("summary", summary_node)
    graph.add_node("sensitive_check", sensitive_check_node)
    graph.add_node("quality_check", quality_check_node)
    graph.add_node("update_rewrite_count", update_rewrite_count_node)
    graph.add_node("output", output_node)
    graph.add_node("force_output", force_output_node)

    # 固定执行路径
    graph.add_edge(START, "deduplicate")
    graph.add_edge("deduplicate", "summary")
    graph.add_edge("summary", "sensitive_check")
    graph.add_edge("sensitive_check", "quality_check")

    # 条件分支（教学核心）
    graph.add_conditional_edges(
        "quality_check",
        rewrite_router,
        {
            "to_output": "output",
            "to_rewrite": "update_rewrite_count",
            "to_force_output": "force_output",
        }
    )

    # 循环回退路径
    graph.add_edge("update_rewrite_count", "summary")

    # 结束节点
    graph.add_edge("output", END)
    graph.add_edge("force_output", END)

    return graph.compile(checkpointer=MemorySaver())


# ----------------------------------------------------------
# 6️⃣ 运行测试（课堂演示用）
# ----------------------------------------------------------
if __name__ == "__main__":
    branch_graph = build_branch_graph()

    # 初始状态
    test_state: BranchTextProcessState = {
        "raw_text": "LangGraph是LangChain生态下的有状态工作流框架，支持图结构建模、状态追溯、动态分支和并行执行，适用于复杂AI任务编排",
        "rewrite_count": 0,
    }

    config = {"configurable": {"thread_id": "branch_workflow_demo"}}

    print("\n 启动分支工作流示例\n" + "=" * 60)
    final_state = branch_graph.invoke(test_state, config=config)

    # 输出结果
    print("\n 最终结果:")
    print(final_state["final_output"])

    print("\n 执行统计:")
    print("重生成次数:", final_state.get("rewrite_count"))
    print("质量是否合格:", final_state.get("quality_valid"))

    # 状态历史（教学亮点）
    history = list(branch_graph.get_state_history(config))
    print(f"\n 状态历史步数: {len(history)}")

    # 可视化图
    png_data = branch_graph.get_graph().draw_mermaid_png()
    with open("branch_workflow_graph.png", "wb") as f:
        f.write(png_data)
    print(" 工作流图已保存: branch_workflow_graph.png")

​

运行结果

 启动分支工作流示例
============================================================
✅ [Node] 去重完成
 [Node] 摘要生成: LangGraph是LangChain生态的有状态工作流框架，支持图结构建模、状态追溯、动态分支和并行执行，适用于复杂AI任务编排。
 [Node] 敏感词检测: False
 [Node] 质量校验 | 长度OK=False | 关键词OK=True | 合格=False
 [Router] quality=False, rewrite_count=0
 [Node] 重生成次数 -> 1
 [Node] 摘要生成: LangGraph是LangChain生态的有状态工作流框架，支持图结构建模、状态追溯、动态分支和并行执行，适用于复杂AI任务编排。
 [Node] 敏感词检测: False
 [Node] 质量校验 | 长度OK=False | 关键词OK=True | 合格=False
 [Router] quality=False, rewrite_count=1
 [Node] 重生成次数 -> 2
 [Node] 摘要生成: LangGraph是LangChain生态的有状态工作流框架，支持图结构建模、状态追溯、动态分支和并行执行，适用于复杂AI任务编排。
 [Node] 敏感词检测: False
 [Node] 质量校验 | 长度OK=False | 关键词OK=True | 合格=False
 [Router] quality=False, rewrite_count=2
 [Node] 强制输出

 最终结果:

⚠️ 摘要多次重生成仍不合格（教学示例）
重生成次数: 2
摘要长度: 66

强制输出摘要：
LangGraph是LangChain生态的有状态工作流框架，支持图结构建模、状态追溯、动态分支和并行执行，适用于复杂AI任务编排。


 执行统计:
重生成次数: 2
质量是否合格: False

 状态历史步数: 15
 工作流图已保存: branch_workflow_graph.png
​

我们看一下工作图

6.4.4 案例3：循环工作流——人机交互式文本优化

本案例目标：构建“用户输入→文本优化→结果反馈→用户确认→确认通过→结束/确认不通过→重新优化”的多轮交互循环流程，模拟智能编辑助手场景，掌握循环边、人机交互节点、持久化状态的使用。

6.4.4.1 案例设计思路

流程逻辑：用户输入待优化文本→AI优化文本→生成优化建议→展示结果给用户→用户输入“确认”则结束，输入“修改”则回退到优化节点重新生成，输入“退出”则终止流程。核心是实现“机器节点→人机交互节点→循环/终止”的闭环。

知识点：循环边配置、动态输入接收、流程中断控制。

import os
from typing import TypedDict, Optional
from dotenv import load_dotenv
from langgraph.graph import StateGraph, START, END
from langchain_core.prompts import PromptTemplate
from langchain_openai import ChatOpenAI
from langgraph.checkpoint.memory import MemorySaver
# ------------------------------
# 1. 环境加载与模型初始化（保留你的DeepSeek配置，无任何修改）
# ------------------------------
load_dotenv()  # 加载.env中的API_KEY

llm = ChatOpenAI(
    api_key=os.getenv("API_KEY"),
    base_url="https://api.deepseek.com",
    model="deepseek-chat",
    temperature=0.3
)

# ------------------------------
# 2. 定义交互式状态（强类型，持久化存储所有流程数据）
# ------------------------------
class InteractiveOptState(TypedDict):
    user_input: str                # 固定：用户原始输入（全程不变）
    optimized_text: Optional[str]  # 动态：AI优化后文本（多轮更新）
    optimize_suggest: Optional[str]# 动态：优化建议/理由（多轮更新）
    user_feedback: Optional[str]   # 动态：用户反馈（确认/修改/退出）
    final_result: Optional[str]    # 最终：流程结束结果

# ------------------------------
# 3. 核心节点函数（无任何修改，保留你的原代码）
# ------------------------------
def optimize_node(state: InteractiveOptState) -> InteractiveOptState:
    """【机器节点】文本优化核心节点，使用管道符调用LLM"""
    user_input = state["user_input"]
    user_feedback = state["user_feedback"]

    if not user_feedback:
        prompt = PromptTemplate(
            input_variables=["text"],
            template="请优化以下文本，提升流畅度和专业度，严格保留核心信息：\n{text}\n优化完成后，单独一行以【优化理由：】开头给出1-2条简洁优化原因"
        )
        chain = prompt | llm
        result = chain.invoke({"text": user_input}).content
    else:
        prompt = PromptTemplate(
            input_variables=["text", "feedback"],
            template="根据用户反馈针对性优化文本，严格保留核心信息：\n原文本：{text}\n用户反馈：{feedback}\n优化完成后，单独一行以【优化理由：】开头给出1-2条简洁优化原因"
        )
        chain = prompt | llm
        result = chain.invoke({"text": user_input, "feedback": user_feedback}).content

    split_flag = "【优化理由：】"
    if split_flag in result:
        optimized_text, optimize_suggest = result.split(split_flag, 1)
    else:
        optimized_text = result
        optimize_suggest = "AI未生成明确优化理由，建议重新优化"

    return {
        "optimized_text": optimized_text.strip(),
        "optimize_suggest": optimize_suggest.strip()
    }

def feedback_node(state: InteractiveOptState) -> InteractiveOptState:
    """【人机交互节点】展示结果+接收用户反馈，流程中断核心"""
    print("\n" + "-"*60)
    print(" AI优化后文本：")
    print(state["optimized_text"])
    print("\n 优化建议/理由：")
    print(state["optimize_suggest"])
    print("\n" + "-"*60)

    while True:
        user_feedback = input("请输入反馈（仅需输入：确认/修改/退出）：").strip()
        if user_feedback in ["确认", "修改", "退出"]:
            break
        print("❌ 输入无效！请严格输入「确认」「修改」「退出」，无其他字符\n")
    return {"user_feedback": user_feedback}

def feedback_router(state: InteractiveOptState) -> str:
    """【条件路由节点】循环核心，直接返回目标节点名（最新API要求）"""
    feedback = state["user_feedback"]
    if feedback == "确认":
        return "final"    # 确认→final节点
    elif feedback == "修改":
        return "optimize" # 修改→optimize节点（循环核心）
    else:
        return "exit"     # 退出→exit节点

def final_node(state: InteractiveOptState) -> InteractiveOptState:
    """【机器节点】流程正常结束，生成格式化结果"""
    final_result = (
        "✅ 【多轮文本优化流程完成】\n"
        f" 最终优化文本：\n{state['optimized_text']}\n"
        f" 优化核心总结：\n{state['optimize_suggest']}"
    )
    return {"final_result": final_result}

def exit_node(state: InteractiveOptState) -> InteractiveOptState:
    """【机器节点】用户主动退出，生成终止提示"""
    return {"final_result": " 【文本优化流程终止】\n你主动退出，本次无最终优化结果"}

# ------------------------------
# 4. 搭建循环交互图（无任何修改，保留你的原代码）
# ------------------------------
def build_interactive_graph():
    """构建LangGraph循环状态图，彻底适配最新API终极规范"""
    graph_builder = StateGraph(InteractiveOptState)

    # 添加节点（无修改）
    graph_builder.add_node("optimize", optimize_node)
    graph_builder.add_node("feedback", feedback_node)
    graph_builder.add_node("final", final_node)
    graph_builder.add_node("exit", exit_node)

    # 配置普通边（无修改）
    graph_builder.add_edge(START, "optimize")
    graph_builder.add_edge("optimize", "feedback")

    # 适配最新API：source + path
    graph_builder.add_conditional_edges(
        source="feedback",  # 分支起始节点
        path=feedback_router  # 路由函数（直接返回目标节点名）
    )

    # 配置结束边（无修改）
    graph_builder.add_edge("final", END)
    graph_builder.add_edge("exit", END)

    # 编译图：开启状态持久化（多轮交互必需）
    return graph_builder.compile(checkpointer=MemorySaver())

# ------------------------------
# 5. 运行交互测试（★仅修改初始输入部分★，改为用户手动输入+非空校验）
# ------------------------------
if __name__ == "__main__":
    # 构建循环图（彻底解决所有API报错）
    interactive_graph = build_interactive_graph()
    print(" 多轮交互式文本优化工具已启动（适配LangGraph最新API）...\n")

    # ★核心修改：用户手动输入待优化句子 + 非空校验★
    print("="*40 + " 输入待优化句子 " + "="*40)
    while True:
        user_input_text = input("请输入需要AI优化的句子：").strip()
        if user_input_text:  # 非空校验，避免用户输入空内容
            break
        print("❌ 输入不能为空，请重新输入需要优化的句子！\n")

    # 初始状态：使用用户输入的句子，其余字段保持默认
    initial_state: InteractiveOptState = {
        "user_input": user_input_text,  # 替换为用户输入的内容
        "optimized_text": None,
        "optimize_suggest": None,
        "user_feedback": None,
        "final_result": None
    }

    # 启动多轮交互流程（保留你的config配置）
    print(f"\n 已接收你的句子，开始第一轮AI优化...")
    config = {"configurable": {"thread_id": "text_process_test_001"}}
    final_state = interactive_graph.invoke(initial_state, config=config)

    # 展示最终结果
    print("\n" + "="*60)
    print(final_state["final_result"])
    print("="*60)

    # 展示交互轮次（状态持久化验证）
    history = list(interactive_graph.get_state_history(config))
    interact_rounds = len(history) // 2  # 每轮=优化节点+反馈节点
    print("状态快照数量（超步骤）：", len(history))

    # 保存可视化流程图（保留你的原代码）
    png_data = interactive_graph.get_graph().draw_mermaid_png()  # 获取PNG字节流
    with open("interactive_optimize_graph.png", "wb") as file:  # wb=二进制写入
        file.write(png_data)
    print(" 工作流可视化图已保存：interactive_optimize_graph.png\n")
​

运行结果

请输入需要AI优化的句子：LangGraph这工具不错，能做工作流，比以前的Chain好用


------------------------------------------------------------
 AI优化后文本：
LangGraph是一款优秀的工作流构建工具，相较于传统的Chain方案，其在功能与实用性上表现更为出色。

 优化建议/理由：
1. 将口语化、模糊的表达转化为具体、专业的表述，如将“不错”明确为“优秀”，“好用”具体化为“在功能与实用性上表现更为出色”。
2. 优化了句子结构与逻辑关系，使对比更清晰、论述更流畅，提升了整体表达的严谨性。

------------------------------------------------------------
请输入反馈（仅需输入：确认/修改/退出）：修改

 AI优化后文本：
LangGraph是一款优秀的工作流构建工具，相较于传统的Chain，它在功能与易用性上更具优势。

 优化建议/理由：
1. 用词更正式、具体，如“优秀的工作流构建工具”明确了核心功能。
2. 通过对比突出优势，使表述更客观有力。

------------------------------------------------------------
请输入反馈（仅需输入：确认/修改/退出）：确认

✅ 【多轮文本优化流程完成】
 最终优化文本：
LangGraph是一款优秀的工作流构建工具，相较于传统的Chain，它在功能与易用性上更具优势。
 优化核心总结：
1. 用词更正式、具体，如“优秀的工作流构建工具”明确了核心功能。
2. 通过对比突出优势，使表述更客观有力。
============================================================
​

核心小结：

1. 人机交互节点设计：feedback_node通过input()函数接收用户手动输入，实现“机器流程→人工干预→机器流程”的闭环，这类节点在智能助手、审批系统等场景中高频使用，核心是“状态接收用户输入，驱动后续流程”。

2. 动态优化适配：optimize_node根据“user_feedback”是否存在，切换不同提示词，实现“针对性优化”——体现了状态的“记忆能力”，让多轮交互更智能，而非机械重复。

3. 流程中断控制：通过“退出”分支直接终止流程，无需等待循环条件满足，给用户主动控制权，实际开发中可扩展为“超时退出”“异常退出”等多场景中断逻辑。

6.4.5 综合实操小结

本节三个案例从“线性→分支→循环”逐步递进，覆盖了LangGraph工作流的核心应用场景，核心要点可归纳为三点：

第一，状态是核心枢纽：所有流程流转、节点协作都依赖状态，字段设计需“覆盖全链路需求”，同时通过状态历史实现追溯，这是LangGraph与其他工作流框架的核心差异。

第二，边是流程灵魂：固定边保障基础线性流转，条件边实现动态分支，循环边支撑多轮交互，三类边的灵活组合可适配绝大多数复杂场景，配置时需重点关注“分支判断逻辑”和“循环终止条件”。

第三，节点是功能载体：节点可封装任意逻辑（LLM调用、工具调用、人机交互），适配状态接口即可复用，开发时需遵循“单一职责”，避免节点逻辑过于复杂，便于调试和维护。

6.5 本章总结与实践建议

6.5.1 核心知识梳理

本章围绕LangGraph三大核心组件（状态、节点、边）展开，从基础概念到融合实操，构建了“组件→机制→应用”的知识体系：

1. 组件核心：状态是数据枢纽，节点是功能载体，边是路径灵魂，三者的灵活组合是构建复杂工作流的基础。
2. 运行机制：以超步骤为单位的消息传递的，支持顺序与并行执行，理解该机制可精准调试流程执行顺序与节点依赖。
3. 融合应用：LangGraph可无缝集成RAG、智能体、外部工具，实现“检索→生成→优化”“工具调用→分支决策”等生产级流程，解决传统线性流程的刚性问题。

6.5.2 实践落地建议

1. 从小场景入手：首次落地可从线性流程（如文本处理）开始，熟练后逐步添加分支、循环逻辑，再融合RAG、智能体等复杂场景。
2. 重视状态设计：字段需覆盖“输入→过程→输出”全链路，避免冗余字段，同时预留调试字段（如重试次数、质量分数），便于问题排查。
3. 节点拆分原则：遵循“单一职责”，将复杂逻辑拆分为多个轻量节点，便于单独调试、复用和扩展，避免单个节点逻辑过于臃肿。
4. 强化容错设计：生产级流程需添加异常捕获、重试机制、循环终止条件，避免工具调用失败、逻辑错误导致流程卡死。

6.5.3 实践练习

完成本章中的langgraph学习案例，从实践中感悟langgraph的特性，完成综合实操的3个案例，针对案例3进行优化，进一步提升智能体的效果。
