1.1 从一张淹没风险图说起

本节摘要：GIS（地理信息系统）是用图层管理空间数据、用叠加回答"在哪里"问题的技术系统。本节以一个县防汛部门的淹没风险评估为例，把 GIS 的五个组成部分放进真实场景，并给出把实际问题翻译成图层栈的提问框架。这是全册反复使用的思维起点。

一个真实的问题

六月主汛期前，某县防汛办公室收到一份通知：上游水库可能泄洪，需要三天内提交一份"重点保护耕地清单"。办公室手上有四样东西：一份纸质地形图、一份土地利用现状表、一份河道走向的CAD图纸、一份去年淹水范围的手绘记录。四样东西格式不同、比例尺不同、坐标系也不同——靠人工比对，至少一周。

换成 GIS 的做法，这件事被重新表述为一个图层问题：需要一张高程图层回答"哪里低洼"，一张土地利用图层回答"哪里是耕地"，一张河流图层回答"水从哪里来、会淹到哪里"。三张图层各司其职，再通过叠加运算求交集，答案就是一张新的图层——淹没风险图。整个过程的数据处理部分可以压缩到半天，剩下时间用来现场核查。

这个场景说明了 GIS 的本质：它不是"电子地图"，而是一套把地理问题翻译成图层运算、再把运算结果翻译回决策语言的系统。地图只是它的输出形式之一。

GIS 五要素在场景中的对应

教科书把 GIS 概括为五个组成部分：硬件、软件、数据、方法、人。这个清单背下来很容易，用起来才见功夫。放进防汛场景看：

• 硬件：跑得动栅格计算的工作站，以及外业核查用的移动设备
• 软件：ArcGIS Pro 负责桌面分析与制图，可能还有一台 ArcGIS Enterprise 服务器负责向各乡镇分发结果
• 数据：高程、土地利用、河流、历史淹没范围，这四类是本项目的全部原料
• 方法：缓冲区生成、图层相交、按高程分级——方法决定了数据如何变成结论
• 人：防汛办主任要的不是shapefile，是一份能指导调度的清单； analyst 的职责是把技术输出翻译成决策语言

五要素中最容易被轻视的是"方法"和"人"。数据可以买、软件可以装，但"水位涨两米对应多大的淹没范围"这件事怎么建模，决定成败；而最终成果能否被非技术的决策者使用，决定这个项目有没有价值。

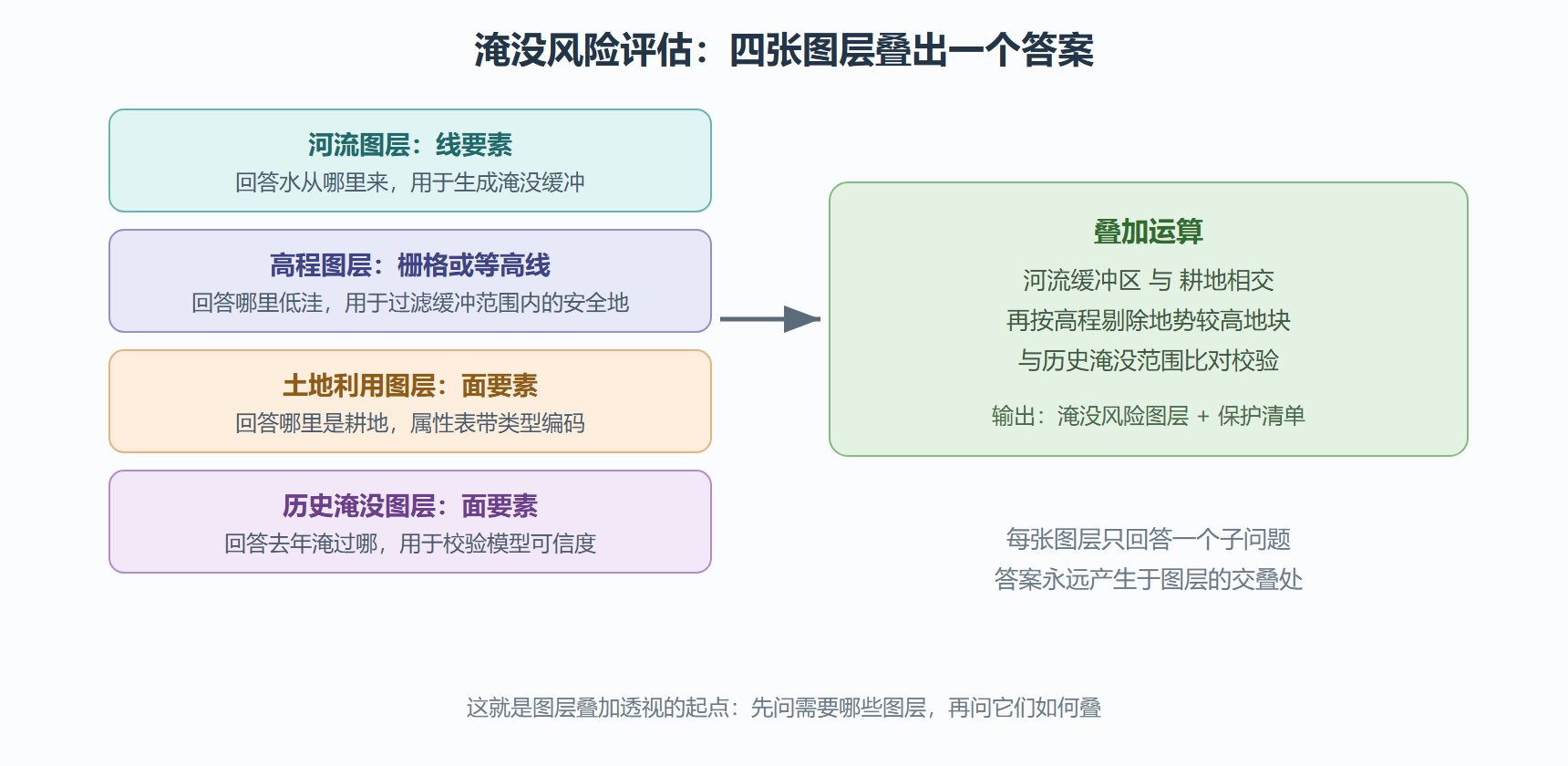

图：防汛场景的图层栈

提问框架：把任何问题翻译成图层栈

从上面的场景可以提炼一个可复用的三步提问框架，后续各章的分析案例都会沿用：

1. 拆问题：把一个模糊的大问题拆成若干"单图层可回答"的子问题。"哪些耕地会被淹"拆成"哪里低洼""哪里是耕地""水会漫到哪"。
2. 配图层：每个子问题对应一张图层，写清几何类型与关键字段。低洼对应栅格高程，耕地对应面要素加类型字段，漫水范围对应河流缓冲区。
3. 定运算：子问题之间的逻辑关系（并且、或者、排除）对应图层之间的叠加运算。耕地"并且"缓冲范围内、"排除"高程高于水位的部分。

这三步做完，项目的技术方案其实已经成形，剩下的执行是第 5 章和第 6 章的内容。

顺带回答防汛场景里的一个隐藏难题：四样原始材料里有 CAD 图纸和纸质地形图，它们不是图层，进栈之前必须先翻译。CAD 图纸的河流是一堆线条，没有"这是河流"的属性语义，翻译工作是把线条按图层名或颜色规则筛选、赋类型字段、定义坐标系；纸质地形图要么扫描配准后人工矢量化等高线，要么直接采购现成的 DEM 栅格替代——后者通常又快又准，自绘不是美德。这个"材料进场先翻译"的环节，第 3 章会给出成体系的数据管理纪律。

动手：在 ArcGIS Pro 里看懂第一张图层栈

先不急着分析，第一步是学会"看"——把三张示例图层加入地图，观察它们如何叠放。以下操作在 ArcGIS Pro 中完成：

操作步骤：搭建最小图层栈
1. 新建工程：文件、新建、本地工程，命名 flood_demo，勾选为此工程创建默认地理数据库
2. 添加数据：地图选项卡、添加数据，依次加入 DEM栅格、土地利用面要素、河流线要素
3. 观察叠放顺序：内容窗格中，栅格默认沉底，面要素居中，线要素浮于其上——ArcGIS 按几何类型自动排序
4. 拖动调整：把土地利用图层拖到河流之下，观察面要素遮挡河流的问题——绘制顺序就是视觉上的"叠加"
5. 查看属性表：右键土地利用图层、属性表，找到地类名称字段，确认每块面要素都携带类型信息
6. 识别要素：地图选项卡、探索，点击任意地块，弹出窗格同时显示它的几何位置与属性内容
​

如果安装了 ArcPy 环境（随 ArcGIS 安装自带），同样的事可以交给脚本检查图层是否齐备：

import arcpy
# 指向工程默认地理数据库
arcpy.env.workspace = r"K:/gisdata/flood_demo.gdb"
# 列出库中全部要素类，确认三张图层都在
fcs = arcpy.ListFeatureClasses()
print("要素类:", fcs)
# 输出示例: 要素类: ['landuse', 'rivers', 'flood_history']
# 列出栅格，确认高程数据存在
rasters = arcpy.ListRasters()
print("栅格:", rasters)
# 输出示例: 栅格: ['dem30']
​

这个脚本的价值在于"开工前点名"：分析做到一半才发现少一张图层，返工成本远高于开始时的十秒检查。

易错点

⚠️ 常见坑：把"地图"当"数据"。新手常以为屏幕上看到的有序画面就是数据本身，实际上内容窗格里的每个条目都是一个指向数据源的引用，删除图层引用不删除数据，反之数据被移动后图层引用会断链变成红色感叹号。

⚠️ 常见坑：跳过拆问题直接动手。拿到数据就打开工具箱的人，往往做完缓冲区才发现没想清楚"缓冲多大"由什么决定。框架里第一步永远比第三步重要。

还有一个观念值得现在就立起来：图层叠加的结论永远不会比最差的那张图层更可信。历史淹没记录如果只覆盖了半条河流域，用它校验整个模型就是自欺。数据的边界，就是结论的边界——这句话在后续每一章都成立。

小结

• GIS 的定义：管理空间数据、用叠加回答"在哪里"问题的系统，地图只是输出形式
• 五要素：硬件、软件、数据、方法、人，其中方法与人是项目成败的常被低估变量
• 提问框架：拆问题、配图层、定运算，三步把任何行业问题翻译成图层栈
• 第一课实操：搭出最小图层栈，用属性表和识别工具确认几何与属性确实绑定在一起
• 可信度原则：叠加结论的下限由最差图层决定

下一节把镜头拉近，拆开其中任何一张图层，看它的内部构造：几何、属性与空间参考如何各司其职。
