本节摘要：把 1.4 实验台的抓包标本逐帧摆上解剖台：从 TCP 握手、Hello 版本协商、能力查询，到 h1 ping h2 触发的 Packet-In / Packet-Out / Flow-Mod 链条，再到 Echo 保活。本节是第 2 章的综合演练，前面五节的概念在这里全部"对号入座"。

学习目标

阅读完本节，你应当能够：

1. 按时间顺序复述会话各阶段的报文序列
2. 标注每帧的类型、方向与关键字段
3. 在自己的抓包里复现这条时间线

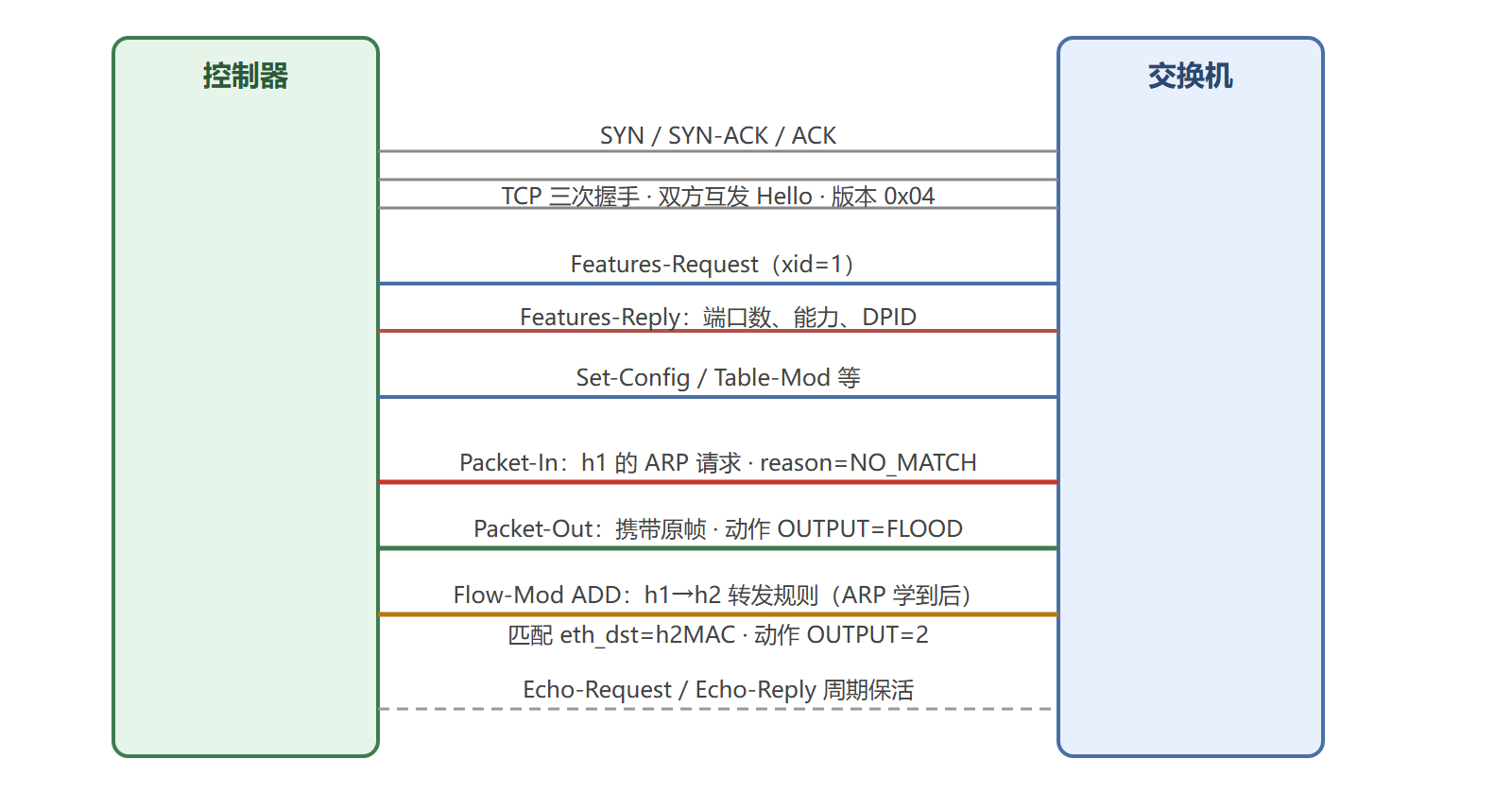

一次 OpenFlow 会话的完整报文序列

四个阶段逐帧注解

阶段一：建立（0–0.1 秒）。 TCP 三次握手后双方各发 Hello。解剖要点：两帧 Hello 的 version 都是 0x04，xid 都是 0，长度都是 8——纯头部消息。若这里出现 Error type=HELLO_FAILED，回 2.5 节查版本协商。

阶段二：能力盘点（毫秒级）。 控制器发 Features-Request，交换机回 Features-Reply，消息体里最重要的字段是 DPID（64 位交换机标识，Mininet 里默认 0000000000000001）与端口清单（端口号、名称、当前速率、支持的能力）。控制器由此建立设备档案。多表能力的协商靠之后的 Table-Features 消息族。

阶段三：首流上线（ping 第一包）。 这是最有解剖价值的一段：

1. h1 发 ARP 问 h2 的 MAC，s1 表不命中，Table-Miss 条目指示 CONTROLLER 上送——Packet-In，reason=NO_MATCH，data 字段里就是那个 ARP 帧原文
2. 控制器查拓扑（第 3.3 节的 LLDP 功劳），回 Packet-Out 让交换机先把 ARP 泛洪出去，h2 应答后双方 MAC 都学到
3. 控制器沿路径逐台下发 Flow-Mod ADD，从此 h1→h2 的 ICMP 包在交换机本地命中，不再上送

在 Wireshark 里验证：ping 的后续包只引起 counters 增长，Packet-In 不再出现——这就是"反射弧建立，脊髓接管"的过程。

阶段四：巡航。 空闲期通道上只剩 Echo 对话（默认间隔各实现不同，OVS 常见 5–15 秒）。Echo 断供即判通道死亡，交换机进入 failover 模式（5.2 节细讲）。

一条动手检查单

在自己的抓包标本上按此核对：

[ ] 两帧 Hello 的 version 一致且等于协商结果
[ ] Features-Reply 的 DPID 与 dump-flows 目标一致
[ ] 首个 Packet-In 的 reason 值为 0（NO_MATCH）
[ ] Packet-Out 的 actions 列表含 FLOOD 或具体端口
[ ] Flow-Mod 的 command=0（ADD）且带 cookie
[ ] 之后同五元组的包不再产生 Packet-In
​

💡 关键直觉：会话的前三秒决定了网络的全部行为——能力怎么谈、未知流量怎么接、规则怎么铺。排障时把这段时间线摊开看，十有八九能定位问题。

解剖台加练：用 tshark 复盘前三秒

图形界面适合单帧端详，复盘整个会话用 tshark 更高效。对着 1.4 的抓包标本执行：

tshark -r first-ping.pcap -Y openflow -T fields \
  -e frame.time_relative -e of.version -e of.type -e of.xid \
  -e of.reason -e of.command 2>/dev/null | head -24
# 2.430  4  3(PortStat)  4        <- 后台巡检与业务并行
​

这张表是排障时序思维的原型。健康会话的特征是：Hello 之后 1 毫秒内必有 Features 往返；业务流量只在首流时刻产生 Packet-In 尖峰，之后归于 Echo 与统计的安静背景。偏离这个形状即有病灶——Features 缺失说明握手卡死，Packet-In 持续密集说明流表没有被正确铺设（下一小节展开），Echo 突然消失超过三个周期说明通道假死，TCP 层还连着但控制器已无响应。

排错现场：Packet-In 不停意味着什么

把 h1 到 h2 改成持续 iperf3 打流，若 tshark 表里 Packet-In 仍以流速率出现，说明 Flow-Mod 没有生效或没有覆盖到该流。三种根因按概率排序：下发失败的 Flow-Mod（前面某帧 Error 被忽略了，回到时间线找 type=1 的帧）；规则被更高优先级规则遮蔽（回看 2.3 节优先级语义）；规则带超时且流量特征导致 idle 钟反复到期（查 dump-flows 的 idle_age 与 duration 是否不断清零重计）。三种根因对应三种修法，诊断的分叉点就在"交换机里到底有没有那条规则"——所以排障第一步永远是 dump-flows，第二步才是看报文。

补两张消息的逐字段读法

首流链条里还有两张消息值得在抓包里逐字段对照。Packet-Out（type 13）：buffer_id 复用 Packet-In 的缓存句柄，0 表示未缓存、data 里带完整帧；in_port 是包"看起来来自哪个口"，泛洪时常填 OFPP_CONTROLLER；actions 与 2.4 节同一套动作语义。Flow-Mod（type 14）的字段则决定它为何"写对了却没生效"：cookie 与 cookie_mask 是控制器回收状态的钥匙，下发带上、删除按 cookie 精确删；priority 排在匹配字段之前，同类条目冲突时数字大的赢；table_id 指定写进哪张表，漏填默认 0 号表；idle_timeout 管"空闲多久失效"，hard_timeout 无论有无流量到时强制失效，是避免死规则堆积的兜底。逐字段对完这两条，再看 Wireshark 底部十六进制字节，就能从原始字节流读出消息边界——解剖从看树升级成看线。

会话断开与重连

最后一段往往被忽略：控制器宕机或通道断开后，交换机行为受 fail-safe 配置控制。默认多走 emergency 语义，已下发的规则继续用，但收不到新指令；部分实现支持规则超时老化，让旧规则逐步蒸发。重连时双方重新 Hello，若控制器用新会话的数据库回放 Flow-Mod，必须警惕交换机侧残留旧规则与新规则并存——排障时看到"明明重下发了却双份计数"，先查会话切换时有没有发 Flow-Mod DELETE 清场。

本节要点回顾

• 四阶段：建立 → 能力盘点 → 首流上线 → 巡航保活
• 反射弧：Packet-In 问、Packet-Out 救急、Flow-Mod 铺路、之后本地消化
• 解剖标记：version、DPID、reason、command、cookie 五个字段是时间线上的路标
• 排障思维：先摊开前三秒，再谈其他

协议侧解剖完毕，下一章转向解剖台两侧的角色——控制器与交换机。
