4.2 拾取与交互：射线进入流水线

4.2 拾取与交互：射线进入流水线

本节摘要：拾取把二维的鼠标坐标翻译成三维世界的命中判断：从相机发射一条穿过点击点的射线，与场景网格求交。本节走完这条链路，实现点击高亮与平面拖拽两个高频交互，并给出拾取的帧成本与节流策略。承接 2.3 的包围盒（求交前的粗筛），通向 4.3 的物理射线与第6章的游戏交互。

一、一次点击的旅程

用户在屏幕上点了一下，浏览器给出的是画布坐标系的两个整数。三维世界怎么知道"点的是谁"？链路分四步：坐标换算成裁剪空间的一对小数；从相机位置发射一条穿过该点的射线；射线与场景里的网格求交——先用包围盒粗筛（2.3 节的老朋友），再逐三角形精算；取距离最近的命中者，连同命中点、命中面法线一起返回。

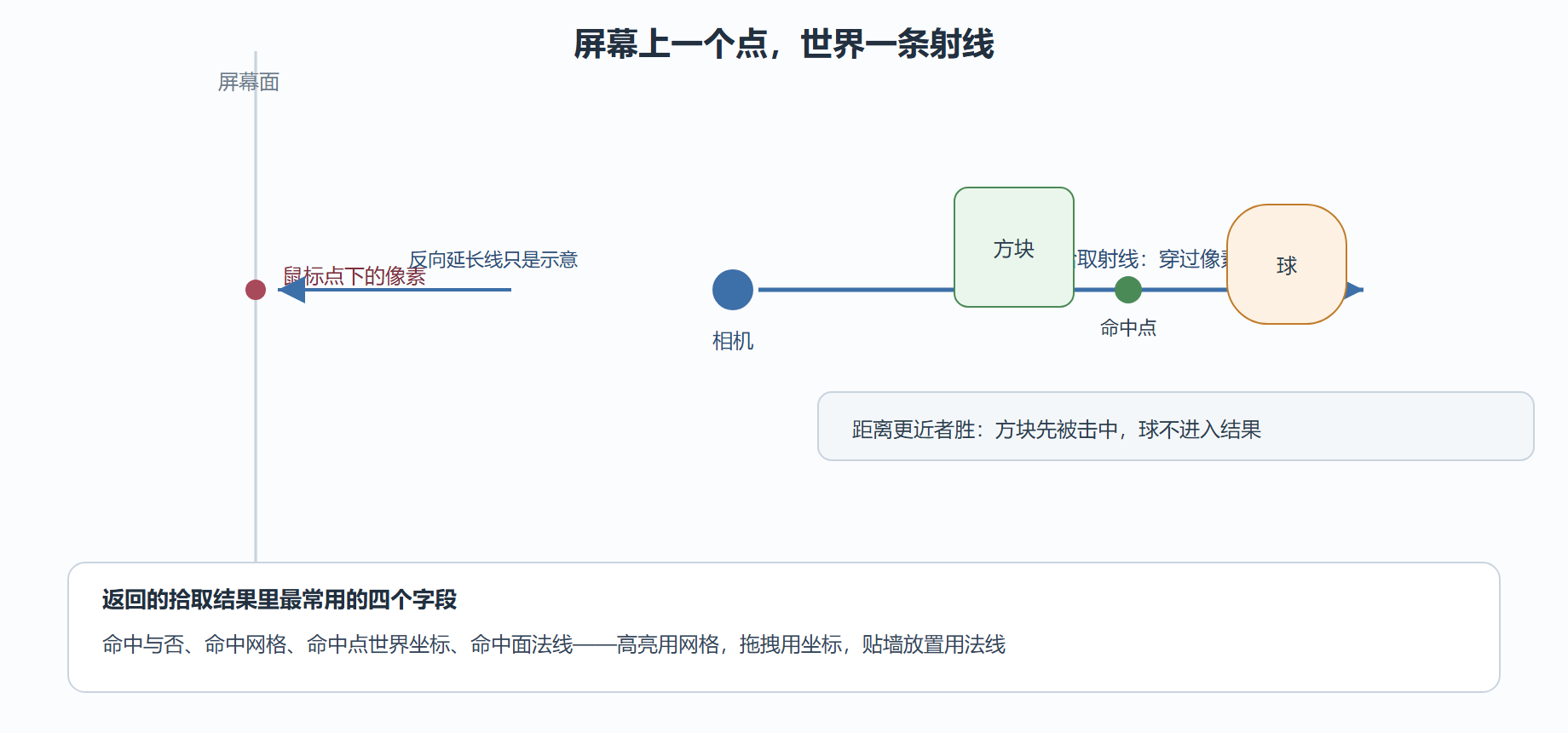

图 4-2 拾取射线：从鼠标坐标到三维命中

引擎把这四步封装成一次调用，事件层面还提供了动作管理器这个声明式捷径：

// 写法一：手动拾取——适合一次点击影响多个对象或需要自定义逻辑
scene.onPointerObservable.add((pi) => {
  if (pi.type !== BABYLON.PointerEventTypes.POINTERPICK) return;
  const pick = scene.pick(scene.pointerX, scene.pointerY);
  if (pick.hit) {
    console.log("命中", pick.pickedMesh.name, "坐标", pick.pickedPoint);
  }
});

// 写法二：声明式动作——单一对象的单次点击用这个更省
box.actionManager = new BABYLON.ActionManager(scene);
box.actionManager.registerAction(
  new BABYLON.ExecuteCodeAction(BABYLON.ActionManager.OnPickTrigger, () => {
    console.log("方块被点了");
  })
);
​

两种写法的选择标准：动作管理器省代码但绑定在单个网格上；手动拾取一次拿到全场结果，做多选、框选时只有它顶用。

二、两个高频交互的实现

案例一：点击高亮。背景：展厅里几十件展品，点击谁谁发光。操作：拾取命中后切换高亮层——引擎的高亮渲染把选中物描上一层辉光，比换材质轻：

const hl = new BABYLON.HighlightLayer("hl", scene);

scene.onPointerObservable.add((pi) => {
  if (pi.type !== BABYLON.PointerEventTypes.POINTERPICK) return;
  const pick = scene.pick(scene.pointerX, scene.pointerY);
  if (pick.hit && pick.pickedMesh.metadata?.isExhibit) {
    hl.removeAllMeshes();                              // 先清旧高亮
    hl.addMesh(pick.pickedMesh, BABYLON.Color3.Yellow());
  } else {
    hl.removeAllMeshes();
  }
});
​

结果：点击任意展品黄边点亮，再点空白处熄灭。解读：网格的 metadata 字段是给对象挂业务数据的正规位置，判断"是不是展品"不该靠名字字符串硬解析。变式：悬停高亮把事件换成 POINTERMOVE 并加节流，见本节末尾。

案例二：平面拖拽。背景：要把家具拖到地面任意位置。操作：拾取射线改与"地面平面"求交，命中点即目标位置——这是拖拽的核心技巧，射线打到哪儿，物体跟到哪儿：

// 拖拽三板斧：按下记录、移动跟随、抬起释放
let dragging = null;
scene.onPointerObservable.add((pi) => {
  const pick = scene.pick(scene.pointerX, scene.pointerY);
  if (pi.type === BABYLON.PointerEventTypes.POINTERDOWN && pick.hit) {
    dragging = pick.pickedMesh;                        // 记住抓的是谁
  }
  if (pi.type === BABYLON.PointerEventTypes.POINTERMOVE && dragging) {
    // 不与网格求交，改与 y 等于 0 的水平面求交：拖拽永远贴地
    const ray = scene.createPickingRay(scene.pointerX, scene.pointerY);
    const hit = ray.intersectsPlane(BABYLON.Plane.FromPositionAndNormal(
      BABYLON.Vector3.Zero(), BABYLON.Axis.Y));
    if (hit) dragging.position.copyFrom(hit);
  }
  if (pi.type === BABYLON.PointerEventTypes.POINTERUP) dragging = null;
});
​

结果：按住家具在地面滑行，松手停住。解读：拖拽的精髓是"换求交对象"——与网格求交是"点选"，与平面求交是"移动"。变式：垂直墙面挂画就换成法线朝外的墙面平面，思路完全同构。

⚠️ 常见坑：移动端与触控板上 POINTERMOVE 每秒触发上百次，逐次拾取等于每秒上百次全场求交。节流是必需品——两次拾取间隔小于 30 毫秒就复用上次结果，或只在命中网格变化时才执行后续逻辑。

三、成本账与纪律

拾取是"事件驱动"的，不点不花；但悬停类交互把它变成了每帧开销。全场求交的成本近似与网格数成正比，粗筛靠包围盒但架不住上千实例。三条纪律：能关的网格关掉拾取开关（isPickable 设否，纯装饰物全部关掉）；悬停节流；框选类批量操作用包围盒预筛，只对候选精算。

本节要点回顾

• 拾取链路四步：坐标换算、发射射线、包围盒粗筛加逐三角形精算、取最近命中
• 结果四字段：命中与否、网格、坐标、法线，各服务一类交互
• 手动拾取与声明式动作分工：全场逻辑用前者，单对象点击用后者
• 拖拽换求交对象：与平面求交实现贴地移动，与网格求交实现点选
• 节流与关拾取开关：悬停交互的两条成本红线

点击的世界打通了，但点击推不倒积木。下一节接上物理引擎，让碰撞、重力与弹跳接管"动画做不了的那部分真实"。
