2.3 网格解剖：顶点索引与包围盒

2.3 网格解剖：顶点索引与包围盒

本节摘要：网格是绘制流水线的基本单位，由顶点缓冲、索引缓冲与包围盒三件数据结构构成。顶点缓冲是逐顶点的属性表，索引缓冲把顶点拼成三角形，包围盒则是剔除站点的判据。本节用代码把这三件结构逐一拆开验证，为第3章的材质绑定与第5章的绘制调用优化建立数据层面的直觉。

网格是什么

剥掉"3D 物体"的直观外衣，网格就是三块数据的打包：一张逐顶点的属性表、一份把顶点连成三角形的索引清单、一个能快速回答"我大概占多大地方"的盒子。GPU 画三角形，CPU 判断要不要画，三块数据分别服务两端。先建立这个认知，后面所有优化手段——合并、实例化、减面——都只是在动这三块数据的组织方式。

第一块，顶点缓冲。每个顶点带一组属性：位置是三元数组，法线是记录朝向的三元单位向量，还有二维的纹理坐标。属性表按顶点逐行排布：

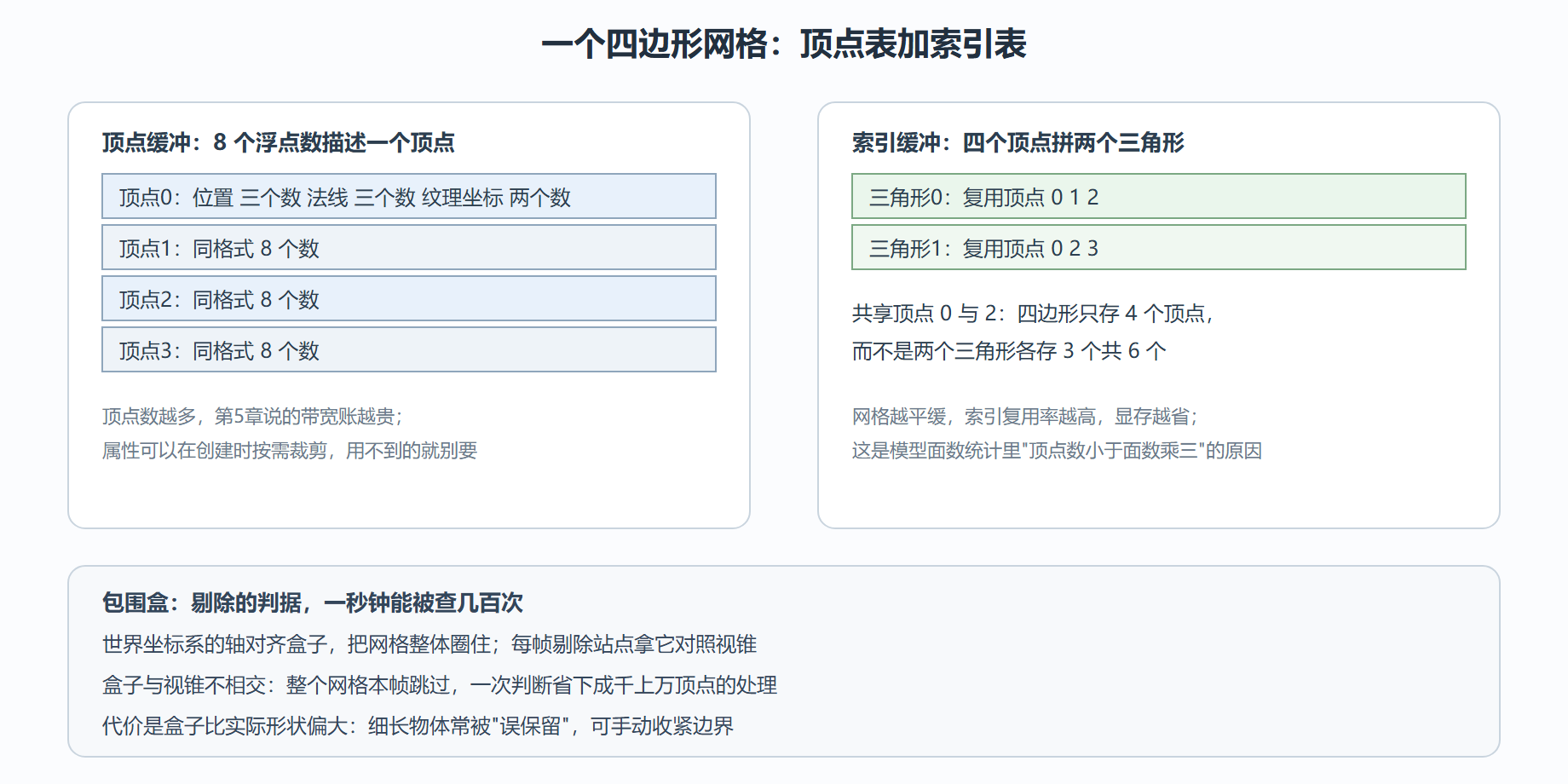

图 2-3 顶点缓冲与索引缓冲的内存布局

第二块，索引缓冲。GPU 只会画三角形，索引表声明"哪三个顶点组成一个三角形"。共享顶点让数据量显著下降——平缓模型里一个顶点平均被三四个三角形共用。

第三块，包围盒。它是网格在世界里的轴对齐外接盒，每帧第3站拿它对照 2.2 节的视锥，整盒在外就整网格跳过。这是引擎性价比最高的一笔交易：一次盒锥求交，省掉一整个网格的顶点处理与着色。

动手读出网格的底细

用引擎的读取接口给网格做体检，这三个数字在第5章优化前必须先知道：

// 网格体检：顶点数、三角形数、包围盒尺寸
const ball = BABYLON.MeshBuilder.CreateSphere("ball", { diameter: 2, segments: 16 }, scene);

const pos = ball.getVerticesData(BABYLON.VertexBuffer.PositionKind);   // 位置数组，三个数一顶点
const idx = ball.getIndices();                                          // 索引数组，三个数一三角形
console.log(`顶点数 ${pos.length / 3}`);
console.log(`三角形数 ${idx.length / 3}`);

const bb = ball.getBoundingInfo().boundingBox;
console.log("包围盒最小角", bb.minimumWorld, "最大角", bb.maximumWorld);
​

自建顶点数据更能说明"网格就是数据"。手动攒一个贴地四边形：

// 手工构建一个地面四边形：四个顶点、两个三角形
const ground = new BABYLON.Mesh("ground", scene);
const positions = [
  -2, 0, -2,   // 顶点0 左前
   2, 0, -2,   // 顶点1 右前
   2, 0,  2,   // 顶点2 右后
  -2, 0,  2,   // 顶点3 左后
];
const normals = [ 0, 1, 0,  0, 1, 0,  0, 1, 0,  0, 1, 0 ]; // 朝上的法线：能被顶光照亮
const uvs = [ 0,0,  1,0,  1,1,  0,1 ];                     // 纹理坐标铺满整张贴图
const indices = [ 0, 2, 1,  0, 3, 2 ];                     // 两个三角形逆时针绕向

ground.setVerticesData(BABYLON.VertexBuffer.PositionKind, positions);
ground.setVerticesData(BABYLON.VertexBuffer.NormalKind, normals);
ground.setVerticesData(BABYLON.VertexBuffer.UVKind, uvs);
ground.setIndices(indices);
​

绕向（逆时针为正面）写反了，四边形就从上方看不见、从下方才看得见——这是自定义几何第一大坑。法线写错了更隐蔽：几何正确但一片漆黑或亮得诡异，因为光照计算拿法线当反射方向的依据。第3章讲材质时还会回到这两个属性。

包围盒的脾气与治理

包围盒在多数时候是省钱的功臣，但它有自己的脾气。细长物体（旗杆、管道）的盒子比实物肥一圈，斜着看时"盒子进了视锥、实物还在外面"，白画一场；美术模型有时自带异常顶点（建模残渣），把盒子撑得巨大，导致永远剔不掉。治理手段是手动收紧边界：

// 收紧被建模残渣撑大的包围盒
pole.refreshBoundingInfo(true);             // 先按现有数据重算
const info = pole.getBoundingInfo();
info.boundingBox.reConstruct(
  info.boundingBox.minimum.scale(0.98),     // 各方向内缩百分二，按需调整
  info.boundingBox.maximum.scale(0.98)
);
​

剔除失效排查一例

背景：厂房巡检场景三千多台设备，镜头只对着一面墙，帧耗时仍要 12 毫秒——视锥剔除像没生效。操作：第一步用 5.4 节的层视图查可见集，墙后整排设备都标着可见；第二步读包围盒，两台设备的盒子对角线长达四十米，把半个厂房圈了进去；第三步追源头，是建模残渣顶点漂在模型之外把盒子撑大。结果：重算并收紧这两台的包围盒后，同视角帧耗时从 12 毫秒落到 7 毫秒。解读：剔除失效极少是剔除算法的错，九成是判据数据失真——包围盒肥了，引擎按"可能可见"处理反而是正确行为。变式：细长管道密集的场景轴对齐盒天生不合身，更治本的办法是在数据源端按段拆分管道让每段盒子变小，比在引擎里逐个修盒划算。

顺带一个高频小问：顶点数怎么读？位置数组长度除以三；三角形数是索引长度除以三。两个数字的比值（面数除以顶点数）还能看出模型省不省——接近 2 说明顶点复用充分，接近 1 说明几乎没复用，后续合并与减面的空间就藏在这个比值里。

带走三件事

• 网格是三块数据：顶点属性表、三角形索引、轴对齐包围盒，别把它当"物体"看
• 索引复用是省显存的第一杠杆：顶点数小于面数乘三是常态
• 包围盒是剔除的判据：细长物体与残渣顶点是它失准的两类源头，可手动收紧

数据结构清楚了，接下来处理"进货"问题——成千上万个顶点的模型文件如何进场景，以及进场景之后该合并、该实例化还是该克隆。下一节给出选型结论。
