5.1 存储引擎内幕：免索引邻接的磁盘真相

5.1 存储引擎内幕：免索引邻接的磁盘真相

本节摘要：免索引邻接不是一个抽象卖点，而是一组具体的磁盘布局决策：节点与关系各占一条定长记录，关系记录用双向链表挂在两端节点上，属性拆成条块按需续接。本节拆开这层布局，推演出三个工程结论——遍历为何与总量无关、写入为何有固定开销、内存为何该优先喂页缓存。

第 1 章我们用"节点旁挂着小纸条"比喻免索引邻接。本节把纸条翻过来，看看上面到底写了什么、占几个字节、为什么这样设计。

一、存储分区：五类记录文件

Neo4j 的原生图存储把数据按类型分文件存放，每类都是定长记录的数组：

neostore 结构（示意）：
neostore.nodestore.db      节点记录   定长（含首关系指针、标签指针）
neostore.relationshipstore.db  关系记录 定长（前后指针 + 两端节点 id）
neostore.propertystore.db  属性记录   条块式（内联短值 + 动态块）
neostore.labelscanstore.db 标签索引   加速按标签扫描
neostore.countsstore.db    计数缓存   加速 count 估计
​

节点记录里最重要的字段是指向第一条关系的指针；关系记录则是整张布局的枢纽，它同时记录着：

关系记录 #8412  （类型：ACTED_IN）
  ├─ 起点节点 id  与 起点侧的前驱/后继关系
  ├─ 终点节点 id  与 终点侧的前驱/后继关系
  └─ 首个属性记录指针
​

每个节点在每种方向/类型组合上最多挂两条"最近使用"的关系指针，其余关系通过关系记录里的前后继指针串成双向链表。

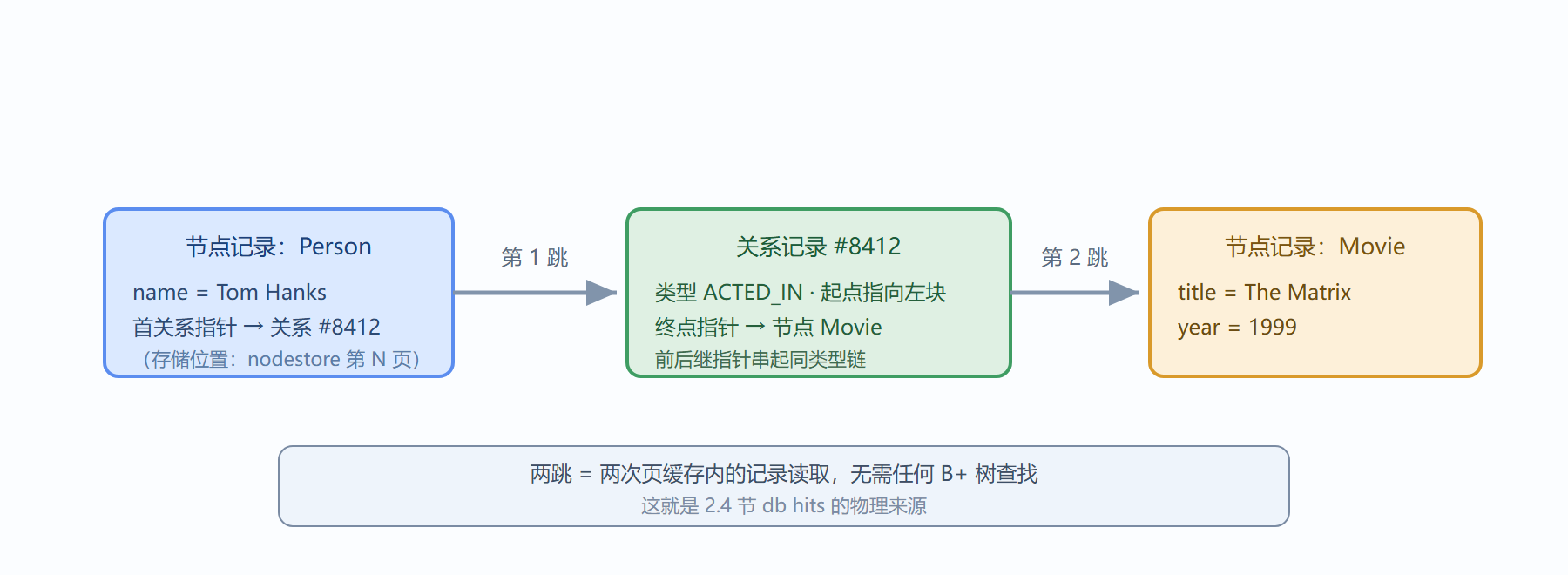

图：一次两程遍历的记录跳转

二、三个工程结论

结论一：遍历成本与图总量无关。 从节点记录出发，沿关系链跳两步就到邻居，全程不查任何全局索引。这解释了 2.4 里"索引 Seek 后每一步 Expand 都很便宜"的底层原因：Seek 只发生在锚点定位那一次。

结论二：写入有固定的记录开销。 建一条关系要写：关系记录本身、两端节点记录的指针维护、可能的属性记录。批量导入前"先建约束后导数据"依然有效，但"先建全部索引再导"在 admin import 路线上反而是负担——它不走事务引擎，索引在导入完成后统一构建更快。

结论三：内存优先喂页缓存。 定长记录让任意记录都能算出物理页位置——页缓存命中率接近 100% 时，每次"跳转"都是内存操作而非磁盘读。这就是 3.4 节"页缓存应装下整个图"的物理依据。

三、估算你的图有多大

定长布局的另一个红利是可估算。用记录开销口径算一笔账：

假设：1 亿节点、10 亿关系、属性总量 20 GB
节点：1e8 × 15 B     ≈ 1.5 GB
关系：1e9 × 34 B     ≈ 34 GB
属性：约 20 GB
索引与标签存储：约 5 GB
合计 ≈ 60 GB → 页缓存目标 60 GB，磁盘预留 84 GB（40% 余量）
​

数字是量级示意，方法论是重点：存储体积在写入前就能推算，这比"导完了再看磁盘"的被动方式好用得多。3.4 节的容量规划用的正是这套口径。

四、与关系库存储的对照

两类引擎没有绝对高下：图存储赢在"顺藤摸瓜"，B+ 树赢在"按条件大海捞针"。Neo4j 的解法是两者兼收——锚点定位用 B+ 树索引，之后的全程用指针。2.4 节那张对比图的物理本质，就是"索引用一次，指针走全程"。

五、属性是怎么存的：条块与内联

属性存储值得单独一段，因为它的设计直接影响"节点该挂多少属性"。属性记录采用条块式布局：

属性记录结构（示意）：
  [属性块头] [key 引用] [类型] [值]
  短值（数字、短字符串）直接内联在记录内
  长字符串 / 大列表 拆成动态块链，跨记录续接
​

推论很直接：短小的属性读写最便宜；一个节点塞几 MB 的 JSON 大字段，读取时要多跳好几块动态块，页缓存的效率也被拉低。1.2 建模惯例里"只存查得着、看得懂的属性"在这里找到了物理依据——不是风格洁癖，是省指针跳转。

六、写放大：为什么批量导入有专门工具

每条关系的写入要动多处记录：关系记录本体、两端节点的指针、可能的关系属性。这意味着图存储存在天然写放大——写入一条边，实际落盘不止一条记录。

这解释了 3.3 的一个设计：admin import 不走事务引擎，直接按最终布局写文件，绕开逐条写放大的路径，所以快出两个数量级。也解释了为什么在线写入适合"持续中小批"而不是"一次性洪峰"——洪峰时写放大叠加上锁排队，延迟曲线会非常难看。

七、对日常使用的三点回望

内核知识若不能回流向日常决策，就只是谈资。三点回望：

回望建模：属性短小、关系精炼的图，页缓存效率天然更高——5.1 给了 2.1 的建模纪律一个物理注脚。

回望调优：2.4 里"锚点 Seek + 指针 Expand"的计划形状，现在你知道它的每一个算子在磁盘上做什么。看到 Expand 行数爆炸，你想的不该是"加机器"，而是"这一步的模式是不是太宽"。

回望容量：存储可估算、页缓存可规划、内存该给谁，3.4 与本节互相引用的口径完全一致——运维与内核讲的是同一件事的两面。

本节要点回顾

• 存储 = 定长记录的数组：节点、关系、属性分文件存放；
• 关系记录是枢纽：两端节点 id + 前后继指针 + 属性指针；
• 三个推论：遍历与总量无关、写入有记录开销、页缓存决定一切；
• 存储体积可按"记录数 × 定长开销 + 属性"预先估算；
• 引擎分工：索引管锚点定位，指针管之后的每一步。

单机的故事讲完了。当一台机器装不下或扛不住时，下一节把多台机器组成一个逻辑整体。
