6.4 接口芯片综合演练
本节摘要：把 8255、8253、8259 三颗芯片焊成一台"可调频率流水灯"——从需求拆解、地址分配、初始化代码到调试记录的完整工程档案，这是前五节所有知识点的合龙验收。
前面各站都在单点训练，本站做合龙。项目虽小，五脏俱全：中断驱动的定时节拍、方式字驱动的并行输出、译码电路分配的门牌——一块控制板该有的关节一个不缺。跟着这份档案走一遍，接口开发的完整手感就有了。
把三颗芯片焊成一台机器
需求。 八只 LED 按顺序流动点亮；流动速度可由一个输入开关在两档间切换；主循环保持空闲，随时能响应新的键盘命令。逐条翻译成技术决策：定时节拍由 8253 方式 3 方波产生；节拍沿触发 8259 的一级中断，服务程序里只做"移一格灯"；速度档位由 8255 的口 B 读入，改变档位时重装 8253 初值。

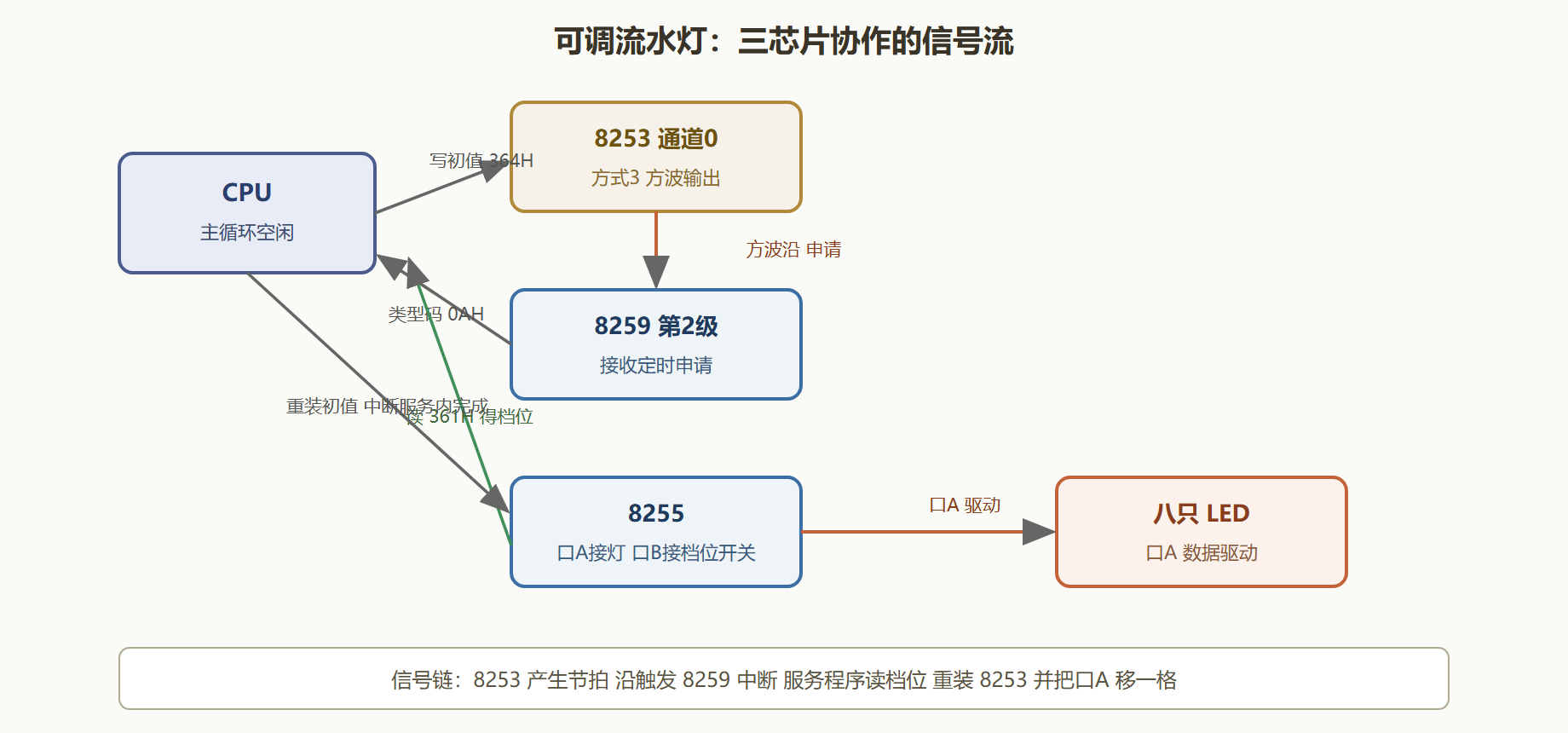

图 6-3：流水灯控制板的系统接线与信号流
地址分配。 延续 6.1 节的译码设计：8255 占 360H 到 363H（口 A、口 B、口 C、控制口），8253 占 364H 到 367H（三通道加控制口）。两片同挂一片 138 的两个输出上，地址连续、电路省一截——这就是"先画地址地图再动焊台"的回报。
初始化。 上电后按依赖次序写：先 8255 定方向，再 8259 登记类型码与屏蔽，最后 8253 装初值开跑：
INIT: MOV AL, 89H ; 8255 方式字：A 口输出 B 口输入 C 口输出 MOV DX, 363H OUT DX, AL MOV AL, 0FEH ; 8259 只开第0级，本例用第2级可改为 FBH MOV DX, 021H OUT DX, AL MOV AL, 36H ; 8253 通道0 先低后高 方式3 MOV DX, 367H OUT DX, AL MOV AL, 4AH ; 快档初值低字节：对应约100Hz MOV DX, 364H OUT DX, AL MOV AL, 00H OUT DX, AL STI ; 万事俱备，开中断
中断服务程序。 严格贯彻 5.2 节纪律：保现场、读档位、档变则重装初值、移灯、发结束命令、恢复现场：
TIMER_ISR: PUSH AX PUSH DX PUSHF ; 保险起见连标志一起保 MOV DX, 361H IN AL, DX ; 读档位开关 TEST AL, 01H JZ FAST_MODE CALL RELOAD_SLOW ; 慢档：重装较大初值 JMP SHIFT_LED FAST_MODE: CALL RELOAD_FAST SHIFT_LED: MOV AL, LED_STATE ROL AL, 1 ; 循环左移一格 MOV LED_STATE, AL MOV DX, 360H OUT DX, AL ; 点亮新的那格 MOV AL, 62H ; 结束命令：发往 8259，对应第2级 MOV DX, 020H OUT DX, AL POPF POP DX POP AX IRET
调试记录。 首次上电，灯以恒定快档流动，拨动档位开关毫无反应。按 5.4 的证据链排查：示波器确认 8253 输出方波正常、8259 申请脉冲每档位变化后仍在发出；冻结现场读服务程序内的档位值，发现无论开关拨向哪里，读回的都是同一值——问题在口 B 的译码使能条件写松了一位，361H 与 365H 同时命中，读口 B 时实际混入了 8253 数据口的总线浮空电平。收紧译码使能后，档位切换立即生效。这份记录的教训写进 6.1 的口诀：逐地址扫描验证译码，多一拍片选都是bug。
解读与变式。 本项目的所有行为都可追溯到前五节的某个知识点：方波来自 8253 的除法数学，中断纪律来自 5.2，译码设防来自 6.1，档位判定的 TEST 指令与 2.1 的标志位视角一脉相承。变式一：把 LED 换成步进电机的相线，ROL 改为按相序表查表，同一骨架即成电机控制器；变式二：把档位开关换成串口命令，系统自然长出远程配置能力——接口系统的生长，靠的是在既有信号链上插新节点，而不是推倒重来。
上电自检：让板子自证清白
调试记录之外，产品还需要一段常驻的上电自检，让每块出厂的板子自证清白。思路是把本项目的每个芯片都"考一题"：
SELF_TEST: ; 考 8255：方式字写入后回读口B上拉电平 MOV AL, 82H MOV DX, 363H OUT DX, AL MOV DX, 361H IN AL, DX ; 开关全开时应读到 0FFH CMP AL, 0FFH JNE FAIL ; 考 8253：装初值 2，输出应翻转为可测频率 MOV AL, 36H MOV DX, 367H OUT DX, AL MOV AX, 2 MOV DX, 364H OUT DX, AL MOV AL, AH OUT DX, AL ; 考 8259：读在服务寄存器，初始应为全零 MOV AL, 0BH MOV DX, 020H OUT DX, AL IN AL, DX TEST AL, AL JNZ FAIL JMP INIT ; 全部过关，进入主初始化 FAIL: MOV AL, 0AAH ; 约定的故障码：八灯呈跳棋图案 MOV DX, 360H OUT DX, AL HLT ; 停机等人工检修
自检的三条设计原则：每题只考一个芯片、预期值必须是确定值、失败表现必须人眼可辨。这段代码在量产线上每年都能拦下几块虚焊的板子——它换来的底气远超它的二十几条指令。
高频追问两则
问：为什么不把自检塞在主程序里跑？ 自检必须发生在任何外设被"正式使用"之前，且失败时系统状态必须可控。混进主程序则失败点难以定位、表现难以约定——独立的自检段是产品与作品的分水岭之一。
问：中断没开，自检里 8259 的在服务寄存器读得出值吗？ 读得出。读寄存器是普通端口操作，与中断是否被响应无关；初始状态在服务寄存器全零，有服务未销号才置位——正好用作"上一轮是否干净"的证据。这类寄存器级的小侦探，调试大系统时处处能立功。
本节要点回顾
- 合龙的次序：先地址地图，再初始化依赖链，最后服务程序上线。
- 服务程序五步走：保现场、读输入、调参数、发结束、恢复现场。
- 调试沿证据链：信号、时序、现场，与 5.4 的方法论完全同构。
- 系统可生长：换外设、加命令，都只是信号链上的增量改造。
下一章把这块小板的视野放大到真实世界：键盘、显示、传感器与人机交互的接口设计。
