3.4 三大主力横向对比：振子、贴片与阵列单元
3.4 三大主力横向对比：振子、贴片与阵列单元
本节摘要：振子、贴片、阵列单元是现代射频系统里出场率最高的三种天线形态。本节把它们放进同一张对比矩阵：带宽、效率、剖面、成本、极化能力、集成难度逐项对表，并给出五个典型场景的选型结论。这一节是第三章的总结算，也是第九章选型问答的底稿。
知识坐标与目标
本节是第三章的总结算；读完你应当能够：
- 说出三种主力形态各自的物理长板与先天短板；
- 按场景需求（带宽、剖面、成本、极化）在三者之间做出有依据的选择；
- 理解"阵列单元"作为形态的独立性：它衡量的是单元能否服从阵列纪律；
- 用一张对比矩阵向团队解释选型理由。
一、对比要有统一的尺子
前几节各讲各的家族，尺度并不统一。横向对比前先立三把尺子。物理尺：辐射机理不同——振子靠电流驻波、贴片靠边缘磁流缝、阵列单元则要在自身特性之外满足互耦与扫描约束。工程尺：剖面高度、带宽、效率、成本、一致性五项可量化。系统尺：极化能力、与馈电网络的集成度、量产一致性。三把尺子依次过，选型才不会"只见参数不见系统"。

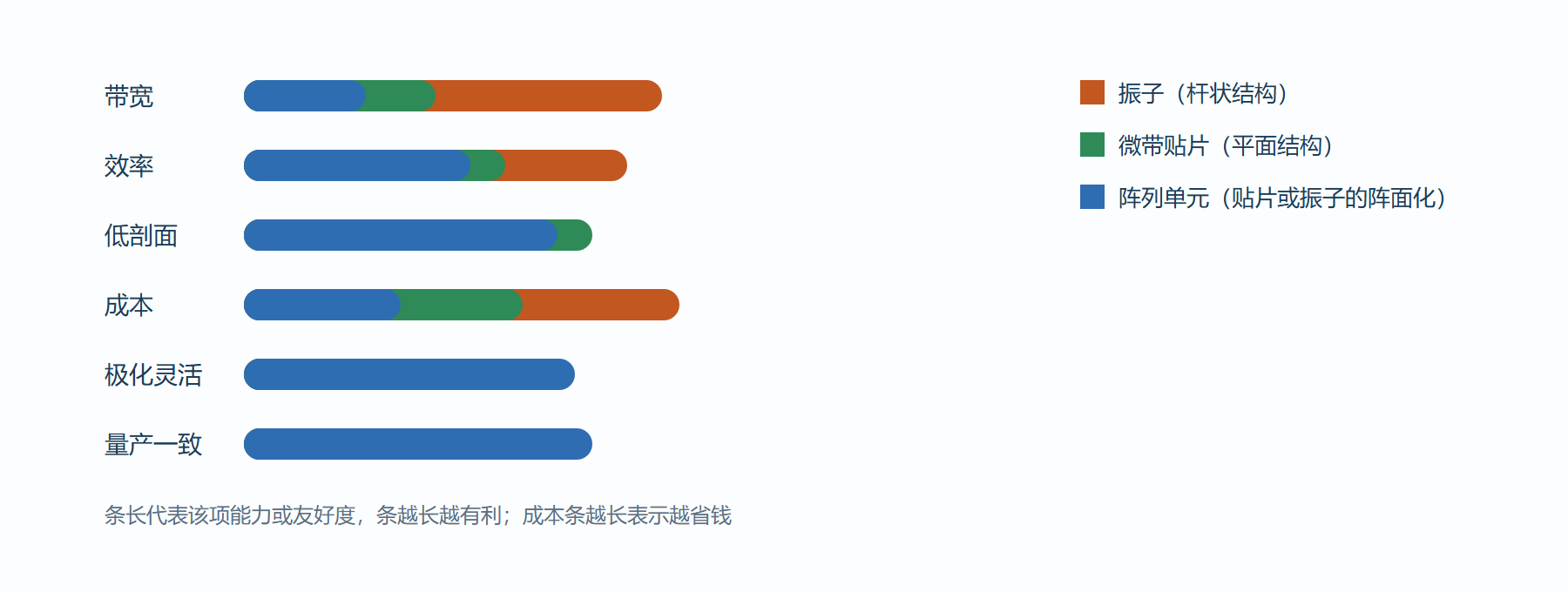

图 3-4 三大主力能力对比矩阵
二、逐项说理：长短板的物理来历
带宽：振子有空气作介质、导体三维展开，Q 值天然低，百分之十几的相对带宽唾手可得；贴片被薄介质压着，单层只有百分之几，要靠第五章的宽带技术解救；阵列单元的带宽还叠加互耦恶化，宽角扫描下更紧。效率：振子几乎全金属无介质损耗，效率轻松九成以上；贴片受介质损耗与表面波拖累，毫米波频段尤其吃亏；阵列单元还要摊上馈电网络插损——单元效率高不等于阵面效率高。剖面与集成：振子立体、贴片平整，手机、无人机、相控阵砖块无一例外选平面；成本与一致性：贴片与阵列单元走 PCB 工艺，SMT 产线一次成型，一致性远好于手工装配的杆状振子。
阵列单元的特殊性值得单独强调：把它单列为一种"形态"，不在于物理结构（往往就是一张贴片或一段振子），而在于设计目标变了——单元要在大规模互耦环境下保持阻抗稳定、让扫描时方向图畸变可控。第 4.1 节的方向图乘积原理只对"无耦合理想单元"严格成立，工程阵列的单元设计本质上是在为互耦还债，这也是阵列天线贵过单贴片的原因。
三、五个典型场景的选型结论
下表把常见场景直接对到形态，理由栏是给团队评审用的"一句话论据"：
| 场景 | 推荐形态 | 一句话论据 |
|---|---|---|
| 户外广覆盖基站 | 振子阵（板状天线内） | 效率与耐候优先，振子阵列成熟稳定 |
| 手机与可穿戴 | 缝隙、贴片与边框融合 | 剖面与共形压倒一切，效率靠系统补偿 |
| 毫米波相控阵 | 贴片阵列单元加 AiP 封装 | 平面化与有源芯片集成，馈线必须极短 |
| Wi-Fi 路由器 | 折合或印刷振子 | 全向覆盖加低成本，频带内驻波温和 |
| 星地终端 | 贴片阵列或平板缝隙阵 | 低剖面板式扫 beam，风载与安装友好 |
注意结论的"条件性"：同一场景换掉约束，答案就翻面。比如基站若迁到毫米波小站，振子阵的优势立刻让位给贴片阵列——尺寸随波长缩水后，平面工艺的一致性红利接管了主导权。选型不是背答案，是把尺子重新量一遍。
工程现场：从振子改贴片的返工复盘。背景：某 LoRa 网关初版用外置玻璃钢振子，招标方要求外形隐蔽化，团队临时改为 PCB 贴片，实测通信距离缩水四成。操作：对比两版天线的效率与方向图——振子效率约九成、水平面全向；贴片受地板与外壳限制，效率六成且水平面出现明显波动。结果：重做贴片地板尺寸并把外壳开窗区改用非金属材质，距离损失收回大半。解读：形态切换不是等性能置换，效率与方向图两项要重新过账；外壳介质同样参与辐射，"贴片加外壳"必须作为整体仿真。变式：若指标卡死不可让，可折中用激光直接成型（LDS）工艺把振子形态做进塑料件内表面，兼顾共形与效率。
五、对比之外：混搭才是常态
真实系统里三种形态很少单打独斗。基站板状天线内部是振子阵列，馈电网络是带线，罩子后面可能还贴着毫米波贴片模块——一个产品三种形态共存。混搭的分工逻辑：振子系出效率与功率、贴片系出剖面与集成、阵列单元出波束纪律。选型的正确姿势不是“三选一”，而是决定“谁在哪个层次当家”。
成本与可靠性的账也值得摊开。以量产一万件为例：PCB 贴片的单件物料与加工成本最低，但板材涨价与产能波动是供应链风险；金属振子的模具费一次性摊薄后单件稳定，装配工时与一致性是主要成本；激光直接成型介于两者之间，胜在与结构件的一体化。可靠性维度，金属结构温漂小、PCB 结构怕吸潮与分层，户外产品选金属、消费产品选 PCB，几乎是行业默认。这份账没有标准答案，只有“哪笔账在该产品里最贵”。
最后一个选型心法：先定阵列纪律，再回头选单元。不少项目反过来走——先看中某个漂亮单元，阵列做出来扫描性能崩溃。单元在互耦环境下的阻抗稳定性、口径利用率、极化纯度，才是阵列产品的第一约束；单体指标只在“单天线产品”里是主角。这条顺序感，是 3.4 与第四章之间的暗门。
六、常见问答两则
**问：同一副贴片，换更高介电常数的板材会怎样？**尺寸随等效介电常数缩小（小型化收益），但带宽变窄、效率下降、批次敏感度上升——小型化与带宽的交换率在板材选型时就要谈妥，不能事后追认。
**问：多频终端为什么常常牺牲了低频效率？**低频波长长而净空有限，电长度不足直接压低辐射电阻；工程上让高频吃满性能、低频靠网络勉强过线，是空间约束下的普遍排序——买终端看低频段信号，往往比看高频段更见真章。
本节要点回顾
- 三把尺子量形态：物理机理、工程指标、系统约束，缺一把都会选错。
- 振子赢效率与带宽，贴片赢剖面与量产，阵列单元的价值在于阵面纪律而非单体性能。
- 场景换约束、答案就翻面：选型是重新丈量，不是背表格。
- 外壳与人体是系统的一部分：形态对比必须连安装环境一起仿真与实测。
第三章把单体天线讲透了。下一章进入"阵"的世界：把几十上百个单元排成面，波束听话地指哪打哪。
