前三节讲的是"项目怎么跑"，本节亲手跑一遍。实验目标只有一个：用两百行左右的 SystemVerilog，从空目录搭出一颗有处理器桩、总线、存储、串口的最小 SoC，让它在仿真器里向控制台打出字符。这个实验是 CK770 台账的微缩模型——2.1 节的核与加速器、2.2 节的存储、2.3 节的互连事务，都会在这两百行里现出雏形。任何一个开源仿真器都能跑通本节全部代码。

实验目标：让一根 LED 在仿真里亮起来

真实 SoC 的"点亮"标志是串口打出第一行字，实验照搬这个仪式：处理器桩从指令存储里取一段小程序，程序往串口寄存器写几个字符，串口模块把字符送到仿真控制台。麻雀虽小，五脏与真 SoC 一一对应：指令与数据走同一根总线、存储有物理地址译码、外设靠寄存器语义对话——4.2 节的编码纪律、2.3 节的事务模型，全部要在代码里兑现。

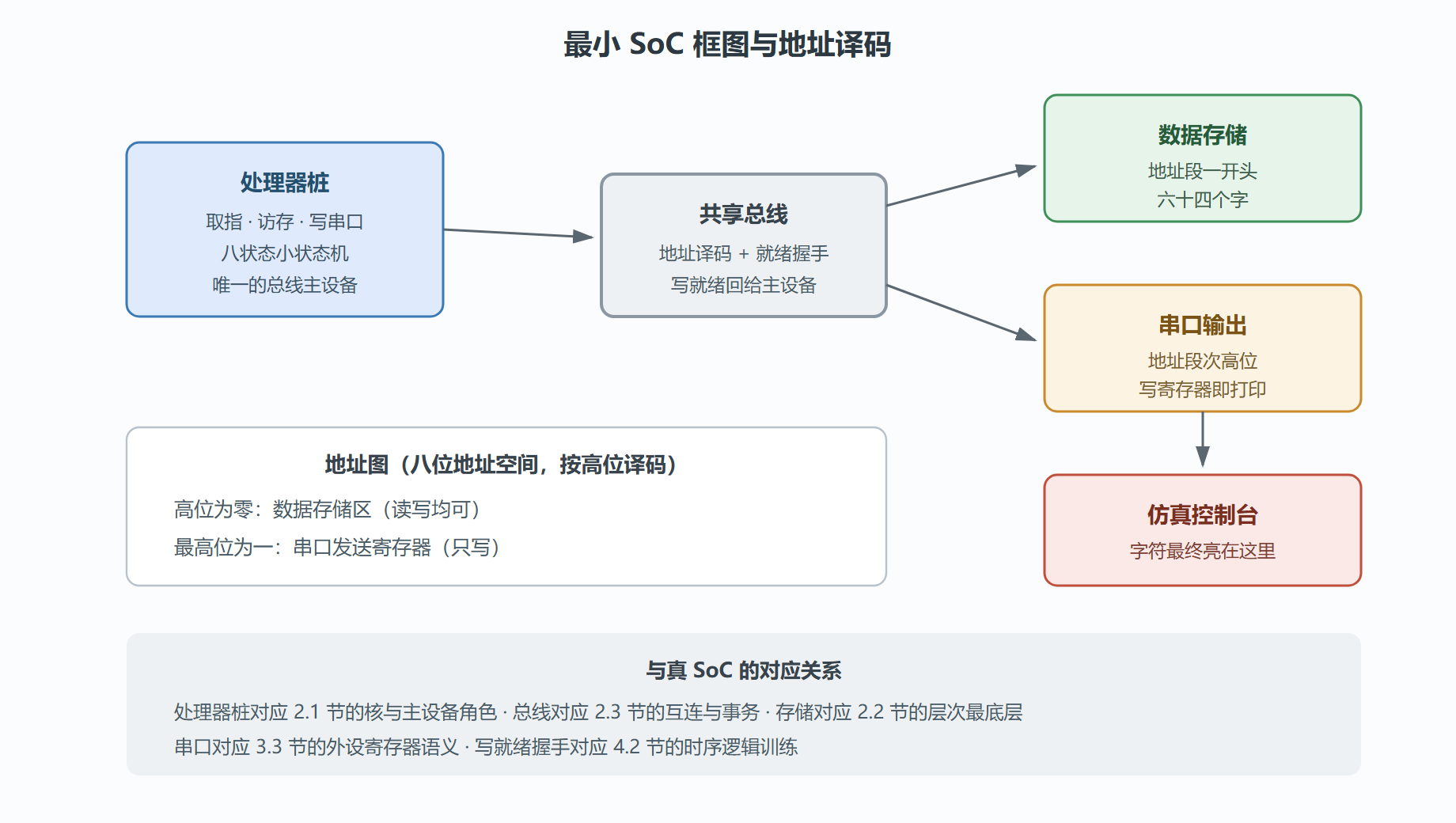

先看图纸。最小 SoC 四个部件：处理器桩不是真核，是个会取指、会访存的小状态机，替真核扮演"总线主设备"这个角色；总线是带固定优先级仲裁与地址译码的共享通路；数据存储挂在中段地址；串口挂高位地址，写寄存器即输出。地址图与 2.2 节的层次思想同源——只是把金字塔压扁成了两层。

图：最小 SoC 的部件与地址图

动手：五个模块的实现

代码分五个小块，全部遵循 4.2 节纪律：时序组合分块、复位完整、位宽显式。先写总线与译码——这是整个系统的骨架。

// 总线：简单共享总线，固定优先级（本实验只有一个主设备，接口留了仲裁扩展位）
module minibus (
    input  logic        clk,
    input  logic        rst_n,
    // 主设备侧：请求与握手
    input  logic        req,              // 请求有效
    input  logic        we,               // 写使能
    input  logic [7:0]  addr,
    input  logic [7:0]  wdata,
    output logic        ready,            // 从设备应答
    output logic [7:0]  rdata,
    // 存储从设备
    output logic        ram_cs,
    output logic        ram_we,
    output logic [5:0]  ram_addr,
    output logic [7:0]  ram_wdata,
    input  logic [7:0]  ram_rdata,
    // 串口从设备
    output logic        uart_cs,
    output logic [7:0]  uart_wdata
);
    // 地址译码：最高位选串口，其余选存储（组合逻辑，穿过即算）
    always_comb begin
        uart_cs = req & addr[7];
        ram_cs  = req & ~addr[7];
    end
    assign ram_we    = ram_cs & we;
    assign ram_addr  = addr[5:0];         // 显式截断，注释说明：存储只有六十四字
    assign ram_wdata = wdata;
    assign uart_wdata = wdata;

    // 读数据与应答：打一拍再回，模拟真实从设备的响应延迟（时序逻辑）
    always_ff @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            ready <= 1'b0;
            rdata <= 8'd0;
        end else begin
            ready <= req;                 // 一拍延迟应答
            rdata <= ram_rdata;
        end
    end
endmodule
​

接着是处理器桩。它不改写存储，只做四件事：从固化的指令表取指令、执行"写存储""写串口""停机"三种操作、通过握手等应答。指令表用初始块装入——记住 4.2 节的警告，这种写法只属于仿真环境，真实芯片的指令在 3.3 节的启动存储里。

// 处理器桩：八状态取指执行机
module cpu_stub (
    input  logic        clk,
    input  logic        rst_n,
    output logic        req,
    output logic        we,
    output logic [7:0]  addr,
    output logic [7:0]  wdata,
    input  logic        ready
);
    // 小程序：往存储写两个数，再往串口写 'O' 'K'，最后停机
    logic [15:0] prog [0:5];
    initial begin
        prog[0] = {1'b1, 1'b1, 8'h10, 6'd00, 8'hA7}; // 写存储 10 号：数值 A7
        prog[1] = {1'b1, 1'b1, 8'h11, 6'd00, 8'h3C}; // 写存储 11 号：数值 3C
        prog[2] = {1'b1, 1'b1, 8'h80, 6'd00, 8'h4F}; // 写串口：字符 O
        prog[3] = {1'b1, 1'b1, 8'h80, 6'd00, 8'h4B}; // 写串口：字符 K
        prog[4] = {1'b0, 1'b0, 8'h00, 6'd00, 8'h00}; // 停机
        prog[5] = {1'b0, 1'b0, 8'h00, 6'd00, 8'h00};
    end

    typedef enum logic [2:0] {FEATCH, ISSUE, WAITR, ADVANC, HALTED} state_t;
    state_t state, nstate;
    logic [2:0] pc;

    // 状态寄存与计数（时序）
    always_ff @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            state <= FEATCH;
            pc    <= 3'd0;
        end else begin
            state <= nstate;
            if (state == ADVANC) pc <= pc + 3'd1;
        end
    end

    // 输出与状态转移（组合）
    always_comb begin
        req    = 1'b0;
        we     = prog[pc][15];
        addr   = prog[pc][14:7];
        wdata  = prog[pc][7:0];
        nstate = state;
        unique case (state)
            FEATCH: nstate = (prog[pc][15] == 1'b1) ? ISSUE : HALTED; // 空指令视为停机
            ISSUE : begin req = 1'b1; nstate = WAITR; end
            WAITR : begin req = 1'b1; nstate = ready ? ADVANC : WAITR; end // 等从设备应答
            ADVANC: nstate = FEATCH;
            HALTED: nstate = HALTED;
        endcase
    end
endmodule
​

存储与串口都极短。存储是六十四字的触发器阵列加写使能；串口更简单——被选中且总线写到达时，把字符打到仿真控制台，再把"已发送"回给总线。

// 数据存储：六十四字
module ram64 (
    input  logic        clk,
    input  logic        cs,
    input  logic        we,
    input  logic [5:0]  addr,
    input  logic [7:0]  wdata,
    output logic [7:0]  rdata
);
    logic [7:0] mem [0:63];
    always_ff @(posedge clk) begin
        if (cs & we) mem[addr] <= wdata;  // 写在时钟沿发生
        if (cs)      rdata     <= mem[addr];
    end
endmodule

// 串口输出：写寄存器即打印（仿真环境用系统任务输出）
module uart_out (
    input  logic clk,
    input  logic cs,
    input  logic [7:0] wdata
);
    always_ff @(posedge clk) begin
        if (cs) $write("%c", wdata);      // 仅仿真可用，真实芯片这里换成移位寄存器与发送线
    end
endmodule
​

顶层把四件套接起来，再加测试平台产生时钟与复位：

// 顶层与测试平台
module soc_mini (
    input  logic clk,
    input  logic rst_n
);
    logic req, we, ready;
    logic [7:0] addr, wdata, rdata;
    logic ram_cs, ram_we, uart_cs;
    logic [5:0] ram_addr;
    logic [7:0] ram_wdata, ram_rdata, uart_wdata;

    cpu_stub u_cpu (.clk(clk), .rst_n(rst_n), .req(req), .we(we),
                    .addr(addr), .wdata(wdata), .ready(ready));
    minibus   u_bus (.clk(clk), .rst_n(rst_n), .req(req), .we(we),
                     .addr(addr), .wdata(wdata), .ready(ready), .rdata(rdata),
                     .ram_cs(ram_cs), .ram_we(ram_we), .ram_addr(ram_addr),
                     .ram_wdata(ram_wdata), .ram_rdata(ram_rdata),
                     .uart_cs(uart_cs), .uart_wdata(uart_wdata));
    ram64     u_ram (.clk(clk), .cs(ram_cs), .we(ram_we),
                     .addr(ram_addr), .wdata(ram_wdata), .rdata(ram_rdata));
    uart_out  u_uart(.clk(clk), .cs(uart_cs), .wdata(uart_wdata));
endmodule

module tb;
    logic clk = 0, rst_n = 0;
    always #5 clk = ~clk;                 // 周期十个时间单位
    soc_mini u_soc (.clk(clk), .rst_n(rst_n));
    initial begin
        #23 rst_n = 1;                    // 异步释放复位，避开时钟沿
        #500 $display("\n仿真结束");
        $finish;
    end
endmodule
​

一次读事务在总线上的完整时序，值得用图单独看一遍——它是 2.3 节"事务"概念的最小实现：

结果与解读

代码就绪后在仿真器里编译运行，控制台应打出两个字符并结束：

OK
仿真结束
​

跑通之后别急着关窗口，做三件复盘。对照 2.3 节：WAITR 状态里的握手就是"事务"的最小形态——请求、应答、前进，真实总线的一切协议都长在这个骨架上。对照 4.2 节：三个 always 块分别负责状态、转移与输出，归类清晰；ram_addr 的截断写了注释说明；unique case 让遗漏分支在仿真里立刻报错。找茬练习：把 ready 的一拍应答改成零拍（组合直通），仿真多半照跑，但综合报告会多出一条穿全场的组合路径——4.3 节的时序表立刻给出颜色。这三次复盘做完，前三节的原理就算真正过手了。

再留一个观察点：cpu_stub 里指令表的执行顺序完全由状态机推进，没有程序计数器溢出保护——若程序表末尾不是停机指令，pc 会回卷重新执行。真实处理器的取指边界检查、异常入口，本质上都是给这个骨架补的"防御性状态"。最小实验的价值就在这里：所有复杂系统都是这个骨架的加厚版，骨架在手，加厚只是工作量问题。

变式练习

三个递进变式，难度递增。变式一：给总线加第二个主设备（一个自动搬存储数据到串口的直接访存引擎），实现固定优先级仲裁——你会立刻遇到 2.3 节的问题：两个主设备同时请求，谁先走？被压制的那个怎么办？变式二：把串口模块的发送改成两拍延迟，观察处理器桩的行为是否依然正确——答案取决于握手是否严格按应答推进，这正是 4.2 节"别依赖他人延迟"纪律的实验版。变式三：把串口时钟改成两分频，给跨域路径加同步器——做完它，5.3 节的排错实录你已经有预习了。

本节要点回顾

• 最小 SoC 四件套——处理器桩、共享总线、存储、串口——是真实 SoC 的骨架映射，部件逐一对应第二、三章的概念。
• 总线的灵魂是握手事务：请求、应答、前进三拍，一切复杂协议都是这个骨架的加厚。
• 编码纪律在实验里逐条兑现：分块清晰、复位完整、位宽显式、分支穷举。
• 三个变式分别预演仲裁、延迟容忍与跨时钟域，是第五章前的必修预习。

CK770 的骨架能在仿真器里跑通了，下一章开始拷问它：验证与排错——那个真实的、庞大的、决定项目生死的话题。
