8.4 UIO 与 VFIO：用户态驱动方案

8.4 UIO 与 VFIO：用户态驱动方案

本节摘要：不是所有驱动都必须待在内核里。本节讲清用户态驱动的动机与边界、UIO 的极简模型（内核只管映射与中断等待，逻辑全在用户态）、VFIO 的安全直通架构（IOMMU 保障下的设备完全交付），最后给出一套按设备特征选型的决策依据。

先讲一个圈内常被引用的判断：内核代码里每一行都是风险，用户态代码里每一行都是自由。写驱动最痛的几件事——改一行重启一次、崩溃带崩整机、调试基本靠猜——根源都是"驱动住在内核"。反过来问：驱动真正必须留在内核里的理由有多少？仔细数：映射寄存器、响应中断、DMA 映射、以及接入既有的内核框架（网络栈、块层）。如果一个设备不依赖内核框架，前三件事恰好是内核愿意"代劳"的——用户态驱动的思路由此展开：内核留一个极小的"代理人"，干这三件事；真正的设备逻辑全部搬到用户态进程里，享受完整的调试器、库生态与崩溃隔离。

UIO：极简代理人

UIO（用户态 I/O）是这套思路的最小实现。内核侧模块只声明"我有这段寄存器要映射、我有这个中断要等"，不写任何设备逻辑：

内核模块做的事（全部）：
1. 声明设备信息：寄存器区物理地址与长度、中断号
2. 注册进 UIO 核心：设备文件 /dev/uio0 出现
3. 中断到来时：屏蔽中断源，唤醒阻塞的用户进程（就这些）
​

用户态进程接手全部逻辑：

#include <sys/mman.h>
#include <fcntl.h>
#include <unistd.h>

int   uio_fd = open("/dev/uio0", O_RDWR);

/* 把寄存器区映射进用户空间：此后读写寄存器像访问数组 */
void *regs = mmap(NULL, 0x1000,
                  PROT_READ | PROT_WRITE,
                  MAP_SHARED, uio_fd, 0);

/* 写 GPIO 数据寄存器点亮 LED——与 2.3 节内核版同效 */
*(volatile uint32_t *)((char *)regs + 0x00) = 1 << 18;

/* 等中断：阻塞读，读到的是已发生的中断计数 */
uint32_t irq_count;
read(uio_fd, &irq_count, sizeof(irq_count));
handle_event();                        /* 设备逻辑：随便用什么库写 */
write(uio_fd, &enable_one, 4);         /* 重新使能中断（内核代理人代发） */
​

对照第 2、3 章的内核版：寄存器访问从专用函数变成普通内存写（volatile 指针），中断等待从等待队列变成阻塞读，设备逻辑从内核模块变成用户进程。收益立现：改逻辑不用动内核、崩溃只死自己进程、可以用任何调试器单步、可以跑完整的测试框架。代价同样清晰：UIO 设备拿不到内核框架的任何服务——没有字符设备注册（它就是字符设备）、进不了网络栈与块层、DMA 要么不用要么自己想辙（这正是 VFIO 的登场原因）。

UIO 的适用画像因此很具体：中断加少量寄存器的"简单设备"——工业传感器、FPGA 寄存器接口、实验性硬件原型。它也是学习用户态驱动的第一站：把第 2 章的 LED 驱动用 UIO 重写一遍（用户态几十行就够），对"内核到底替我们做了什么"的理解会突然清晰。

VFIO：带安全护栏的完全直通

UIO 的软肋在 DMA：用户进程若能随意配置 DMA，设备就能读写任意物理内存——等于把整台机器交给一个用户态程序。VFIO 的使命是把"直通"与"安全"同时拿下，核心武器是 IOMMU（输入输出内存管理单元）：DMA 请求先过 IOMMU 的地址翻译与权限检查，设备只能碰到明确授权给它的页面——设备被关进了自己的内存笼子。

VFIO 的三层数据模型需要先认识：组（IOMMU 隔离的最小单位，一个组里的设备共享隔离边界）、容器（进程持有组并配置 IOMMU 映射的载体）、设备（组内具体操作的入口）。使用流程：

1. 打开容器接口，把设备所在组加入容器
2. 设置 IOMMU 类型与映射：把用户态缓冲的虚拟页授权给设备 DMA
3. 映射设备寄存器区（BAR）到用户空间
4. 用户态直接操作寄存器、配置描述符；DMA 由 IOMMU 保障安全
5. 中断同样通过事件文件描述符通知用户态
​

与 UIO 相比，VFIO 多出的能力与约束是一体两面：能力是安全 DMA 与完整设备交付（PCIe 设备的 BAR、配置空间都能碰）；约束是必须运行在支持 IOMMU 的平台上、编程模型更重（容器、组、映射三层管理）、用户态要自己处理设备电源与复位。虚拟机直通设备（把网卡整块交给虚机）是 VFIO 最著名的应用——第 3.3 节埋的"所有权思维"在 VFIO 里升到顶格：每个页面、每次中断、每段配置空间，权限全部显式授予。

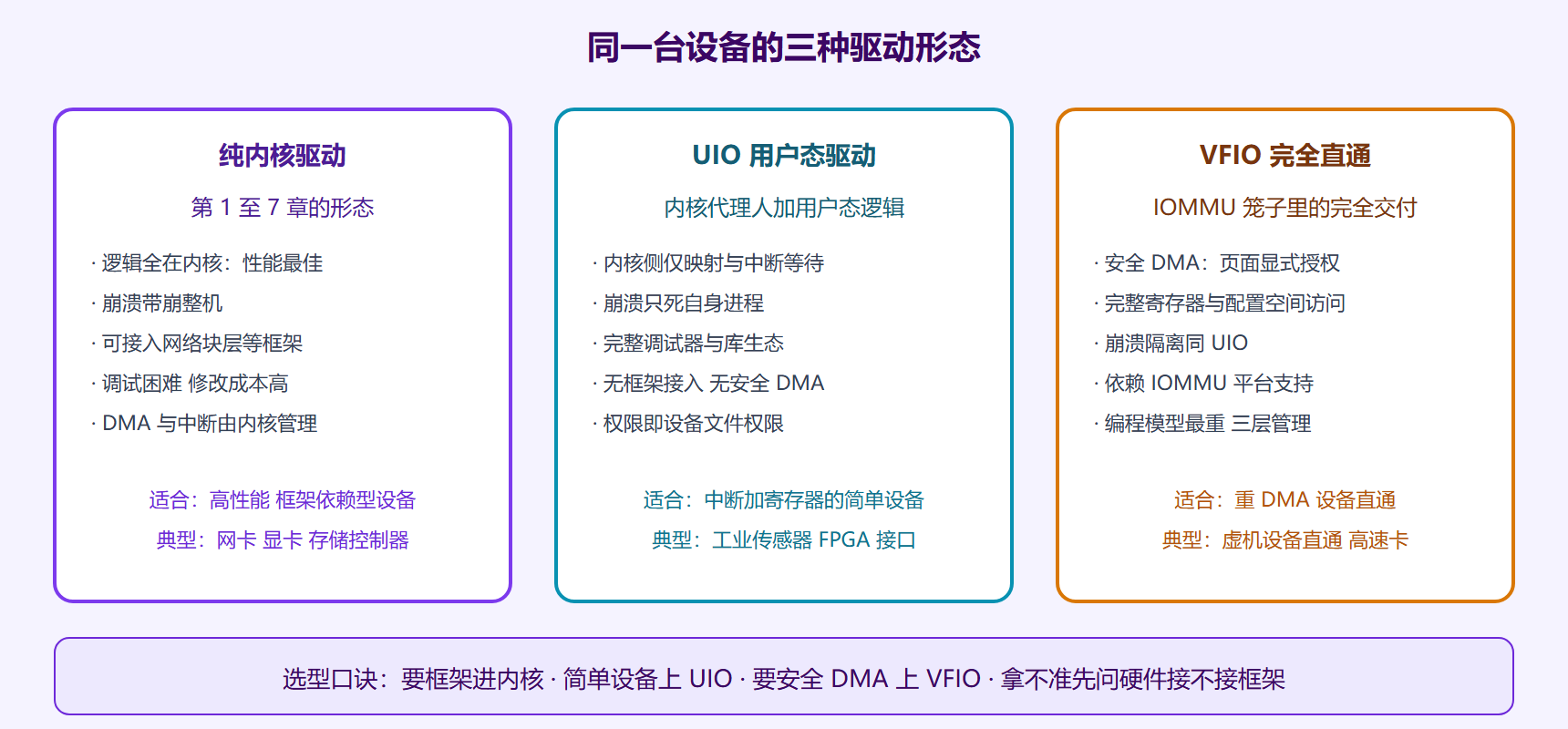

三种驱动形态对比

选型：三个问题定形态

设备要不要接内核框架？ 网卡要进协议栈、磁盘要进块层——没有商量余地，纯内核驱动。设备做不做 DMA？ 不做（或量极小），UIO 足够；做，且要交给不可信的进程（虚机、容器、第三方应用），VFIO 起步。开发迭代有多快？ 算法频繁更迭的设备（FPGA 加速卡、实验仪器）最适合用户态形态——升级逻辑不碰内核，一个进程重启就完成"驱动升级"。

还有一条工程折中值得知道：混合形态。把性能关键、逻辑稳定的部分留在内核，把策略多变的部分（配置、诊断、固件升级工具）放用户态，两层之间用 2.3 节的接口对话——多数成熟厂商驱动实际就是这个形态，纯粹的单形态反而是少数。

上手实验：UIO 版 LED 十五分钟速成

把"用户态驱动"从概念变成本领，最好的路径是亲手把第 2 章的 LED 驱动重写成 UIO 版。实验清单极短：一个声明了寄存器区与中断的最小内核模块（几十行，网上模板遍地）、一段用户态程序（打开设备、映射、写寄存器）、一条 udev 规则（放权限给实验组）。做完后对照两版回答三个问题：改闪烁逻辑分别要多久能生效（重编模块装入对进程重启）；崩溃时分别损失什么（整机对单进程）；哪个版本能直接用调试器单步（答案不言自明）。

这个实验还有一个隐藏收获：你会第一次"看见"内核替你挡掉的东西。用户态里那个 volatile 指针直指寄存器，绕过了 3.1 节讲的所有屏障与缓存保护——UIO 场景下这是可接受的简化（简单设备、信任的环境），但它提醒你：框架的每一层保护都不是装饰，搬出框架意味着自己承担这些责任。

本节要点回顾

• 留在内核的理由可数：映射、中断、DMA、框架接入——前三件内核可代劳。
• UIO 极简：映射加中断等待，逻辑享受用户态全部自由，但不接框架、DMA 不设防。
• VFIO 安全直通：IOMMU 把设备关进内存笼子，页面级授权换完全交付。
• 三问定形态：接不接框架、做不做 DMA、迭代快不快；混合形态是常态。

常见追问

追问一：用户态驱动崩溃只赔一个进程，是不是就不需要 6 章那套并发功夫了？ 进程内并发照样存在——高性能用户态驱动常常是多线程、多队列的，锁与竞态的分析一条不少；只是赌注从"整机停电"降为"进程崩溃"，试错成本低了，纪律不能松。真正被卸掉的是与内核框架的耦合（电源回调、总线匹配），被换成的是对硬件电源状态的自行管理。工具箱没变小，只是搬了个家——1.2 节的两套规矩，在这里同样适用。

追问二：VFIO 把设备直通给虚拟机，安全性依赖 IOMMU，那没有 IOMMU 的平台怎么办？ 没有内存笼子就不该开笼门。IOMMU 缺席时 VFIO 的直通能力受严格限制（仅极少数无 DMA 能力或分组干净的设备可用），这是设计使然而非功能缺失——把能发起任意内存读写的设备交给不受信用户态，等于把整台机器交给它。选型时的自查顺序因此是：先确认平台的 IOMMU 支持与中断重映射，再谈直通。云平台的设备透传方案几乎全部建立在这套保障之上，硬件规格是绕不过去的前提。

用户态方案改变了驱动的"住处"，最后一节再看一次语言的改变——当驱动遇上内存安全的 Rust，1.2 节那个"一个空指针一次停电"的老问题，有了新的解法。
