本节摘要：电池包是电动车上最重的部件，也是结构演进最快的部件。从电芯先装模组、模组再装箱的传统三级包装，到去模组化的 CTP，再到电池车身一体化的 CTB，每一代都在回答同一个问题：怎么让有限的底板空间多装电、少装结构件。本节沿一条剖面线逐层拆解。

先看一眼传统三级包装

把一块传统电池包沿纵向剖开，层次从下往上：密封的下壳体、液冷板、模组阵列、线束与采样线束、上盖。传统方案里电芯先被组装成模组——若干颗方形或圆柱电芯用端板、侧板夹成模组，模组内配电压温度采样线束与汇流排，模组再以螺栓固定到包体框架上。这套包装的好处是每个模组独立可换、维修方便、热管理边界清晰；代价是结构件与紧固件占据了大量空间与重量——真正存电的电芯，按体积算只占电池包内部的五六成，其余全是"包装材料"。行业把电芯体积占包体空间的比例称为成组效率，传统模组方案的成组效率长期在五成五到六成五之间徘徊。能量密度的账也是两级：磷酸铁锂电芯单体一百六十到一百八十瓦时每公斤，成组到包级掉到一百二十到一百四十；三元电芯单体两百五到三百，包级一百六到一百八。每一层的"包装税"都看得见。

CTP：把模组这层楼拆掉

去模组化（CTP，电芯直接上包）是对"包装税"的第一轮改革。电芯不再预先组装成模组，而是直接阵列排布在包体内，靠上下箱体与边框夹紧，采样线束与汇流排重新设计。空间收益立竿见影：体积利用率从六成五推到七成二以上，头部方案宣称更高；零件数量同步大减——模组端板、侧板、模组紧固件整套消失，螺栓数量下降数千颗量级的案例并不夸张（相对整包）。热管理也换了思路：电芯之间夹入液冷板或隔热垫，大面冷却替换端面冷却，温均匀性反而更好。刀片电池是 CTP 思路的极致形态：电芯本身做成长条形结构件，长度直贯包体，既当能量载体又当结构梁，磷酸铁锂的短板（能量密度低）被成组效率部分补回。CTP 的代价在售后与安全逻辑上：电芯与包体深度绑定，某个电芯故障往往意味着整包处置，维修经济性向一体化让步——这是所有后续方案的共同取舍。

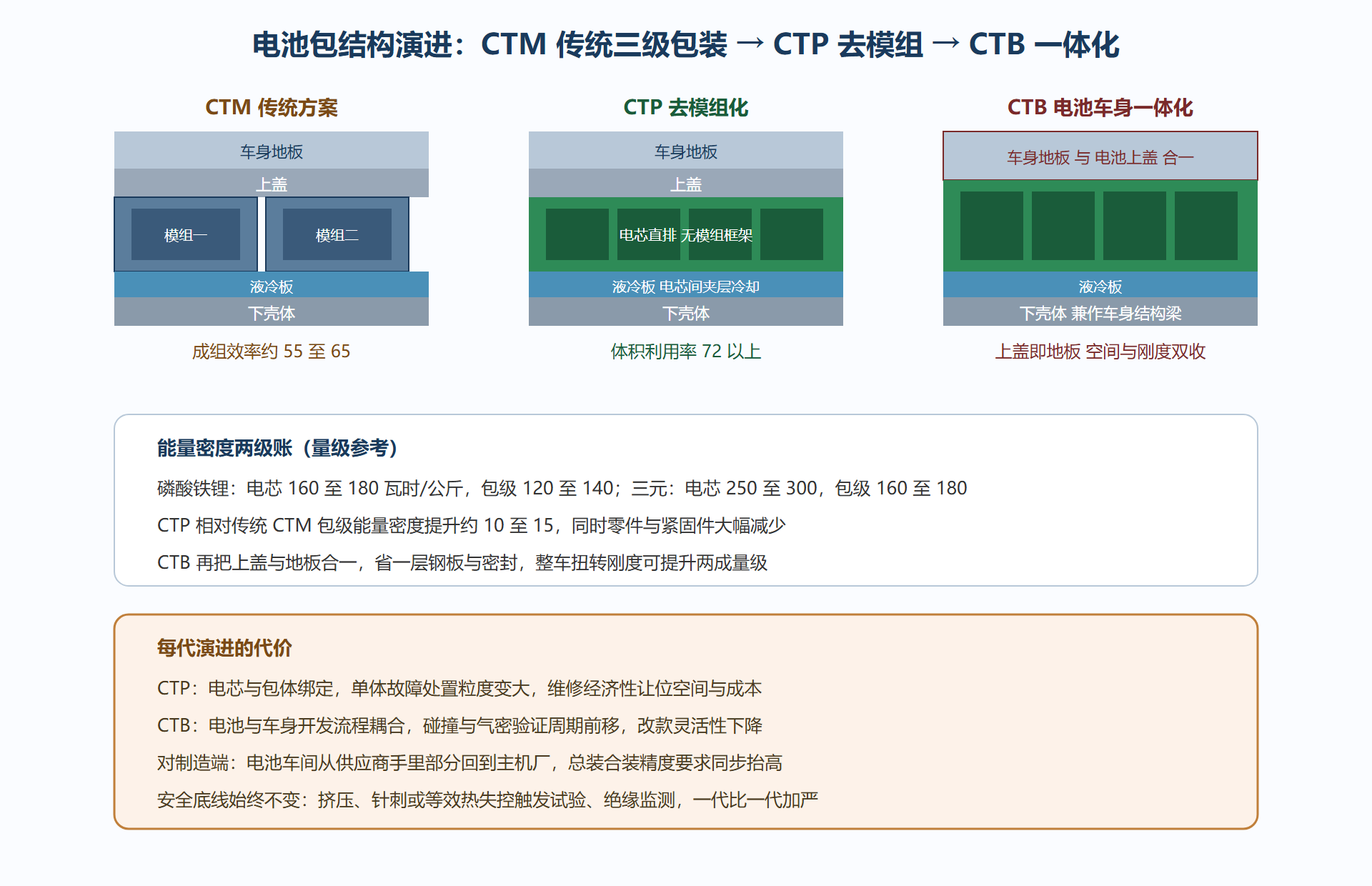

图：电池包三代结构剖面演进

CTB：电池包从挂在车上到长在车里

CTB（电池车身一体化）把改革推进到底：电池上盖直接充当车身地板，包体下壳体参与整车传力，电池从"挂在底盘下的箱子"变成"车身结构的一部分"。收益是双份的——空间上，省掉一层地板钢板与其密封结构，坐舱地板可以更低，同车身高度下多塞进一层电芯高度；结构上，电芯阵列与上下壳体共同抵抗扭转，整车扭转刚度提升两成量级的案例已经量产。代价也清楚：车身开发与电池开发从此耦合，碰撞载荷路径、气密防水、维修方案都要在车型立项时一起定义，后期改款的自由度明显下降。制造端的变化同样深远：电池上盖与地板的拼接精度进入车身级别的毫米以下公差，电池车间与焊装、总装的工艺衔接成为新课题——3.4 节开头那笔"包装税"，就这样一步步让渡给了整车的结构税与制造税。

💡 关键直觉：电池包结构演进的主旋律是"减少不存电的重量与体积"。判断任何新结构的含金量，就问一句——它省下来的是包装件，还是把结构功能也接管了？前者赚空间，后者还赚刚度。

本节要点回顾

• 三级包装的税：传统 CTM 方案电芯只占包内空间五六成，电芯级到包级能量密度每上一层掉一档。
• CTP 拆掉模组层：体积利用率推过七成二，液冷进电芯间隙，代价是维修粒度变粗。
• CTB 让电池长进车身：上盖即地板、下壳体参与传力，空间与刚度双收，代价是开发耦合与改款自由度。
• 演进逻辑一以贯之：每一代都在用结构件的减少，兑换空间、能量密度与整车刚度。

电池的下一站是热管理与安全，但先把视角拉回油电之间——下一节看混动与增程这两条中间路线怎么把两套动力缝合起来。

热管理：电池包的另一半故事

结构之外，电池包里还藏着一整套温度治理体系，它对寿命与安全的影响不亚于结构。底层逻辑只有一条：锂电池喜欢十五到三十五摄氏度，冬天要加热、夏天要散热、快充时更要拼命散热。液冷板是主力装备，冷却液在电芯底部或间隙间流动，把热量带出包外；高端方案把液冷板直立插进电芯间隙，冷却面积翻倍，快充时的温升控制明显更好。冬季的加热靠同一套回路反向运行，配合热泵空调从车外搬热进车；充电前的电池预热策略，直接决定北方用户冬天快充的速度。热失控防护则是安全底线：电芯之间的隔热气凝胶延缓火焰蔓延，包内的定向排气通道把高温气体导出车外，包顶的云母板隔绝上盖烧穿——这些材料平时隐身，出事时才是真正的守护者。读电池包的剖面图，结构骨架与热管网络要同时看，只看结构等于只看了一半。

问题：电池包底部磕到底盘托底了怎么办

托底是电池使用中最需要重视的意外。轻微剐蹭可能只伤包体外壳，但如果挤压导致内部隔膜变形，隐患会在数天甚至数周后才演变为热失控。所以正规流程是：托底后立即靠边检查有无漏液异味，随后进店做气密性与绝缘检测，必要时拆包目检。保险公司对电池托底出险的定损也以检测数据为准——电池包的安全逻辑是结构抗冲击加检测兜底，两层都不能省。

把电池包的重量清单拆开看，能看清结构演进的物理意义：一块七十度电的磷酸铁锂包，电芯本身约四百公斤，剩下的壳体、液冷、线束、结构件合计一百公斤上下——结构演进削的就是这一百公斤里的包装件。CTP 砍掉模组框架省十到十五公斤，CTB 再砍上盖与地板之间的冗余钢板又是十几公斤。别小看这些数字：整车每减一百公斤，百公里电耗降零点四度上下，叠加电池自重的连环账，一块包的结构优化能反哺出十几公里的续航。

电池包还有一道容易被忽略的工序科目：气密与绝缘的全数下线检测。每一块包在出厂前都要过气密测试（充气保压看压降）与绝缘耐压测试（高压对壳体加压看泄漏电流），任何一项不合格都不允许上车。燃油时代的发动机有大修文化兜底，电池包则是"一次做对"的逻辑——电芯的寿命周期里，包体的密封性与绝缘状态几乎决定一切。这道全检工序，正是电池车间与总装合装工位之间的质量接力棒。

补一个结构演进对二手市场的注脚：CTP 与 CTB 车型的电池健康度检测正在成为二手车交易的标准科目——用诊断接口读取每颗电芯的压差与内阻分布，十几分钟就能给出整包健康度评分。结构一体化让电池与车身难分难舍，也让"车况"与"电池状况"深度绑定，二手定价权因此向检测技术与数据开放程度倾斜。
