4.3 WAL 文件结构与检查点
4.3 WAL 文件结构：帧、盐值、校验和与检查点
本节摘要：切到 WAL 模式后，
xxx.db-wal是系统里最重要的新文件。它的结构出人意料地简单：一个 32 字节文件头加一串"帧"，每帧 24 字节帧头加一整页数据。本节逐字段解析这个结构，讲清盐值与校验和分别防止哪类损坏，检查点的三种力度，以及 WAL 文件无限增长的四个常见病因。
从一个真实 WAL 文件读起
一个刚提交过几个事务的 WAL 文件，前几十字节大致长这样（十六进制示意）：
偏移 字节 含义 0-3 37 7f 06 82 或 37 7f 06 83 魔数，末位区分校验和的大端小端 4-7 00 2d e2 18 文件格式版本号 3007000 8-11 00 00 10 00 页大小 4096 12-15 00 00 00 03 检查点序号 16-23 12 ab 34 cd 56 78 9a bc 盐值 salt-1 加 salt-2 24-31 cc 12 34 56 78 9a bc de 首个校验和 32起 帧序列 ... 每帧 24 字节头 + 一整页
此后每一帧的结构完全一致：24 字节帧头加 4096 字节页数据。帧头四个字段：页号（这帧记录的是哪个页的新版本）、提交易（非零表示"本帧所在的提交已写库至此页数"，零表示本帧之后还有同事务的帧）、两个盐值副本、两个校验和。整个文件就是"页的新版本流"——写入永远在文件尾部追加，永不修改已有帧。

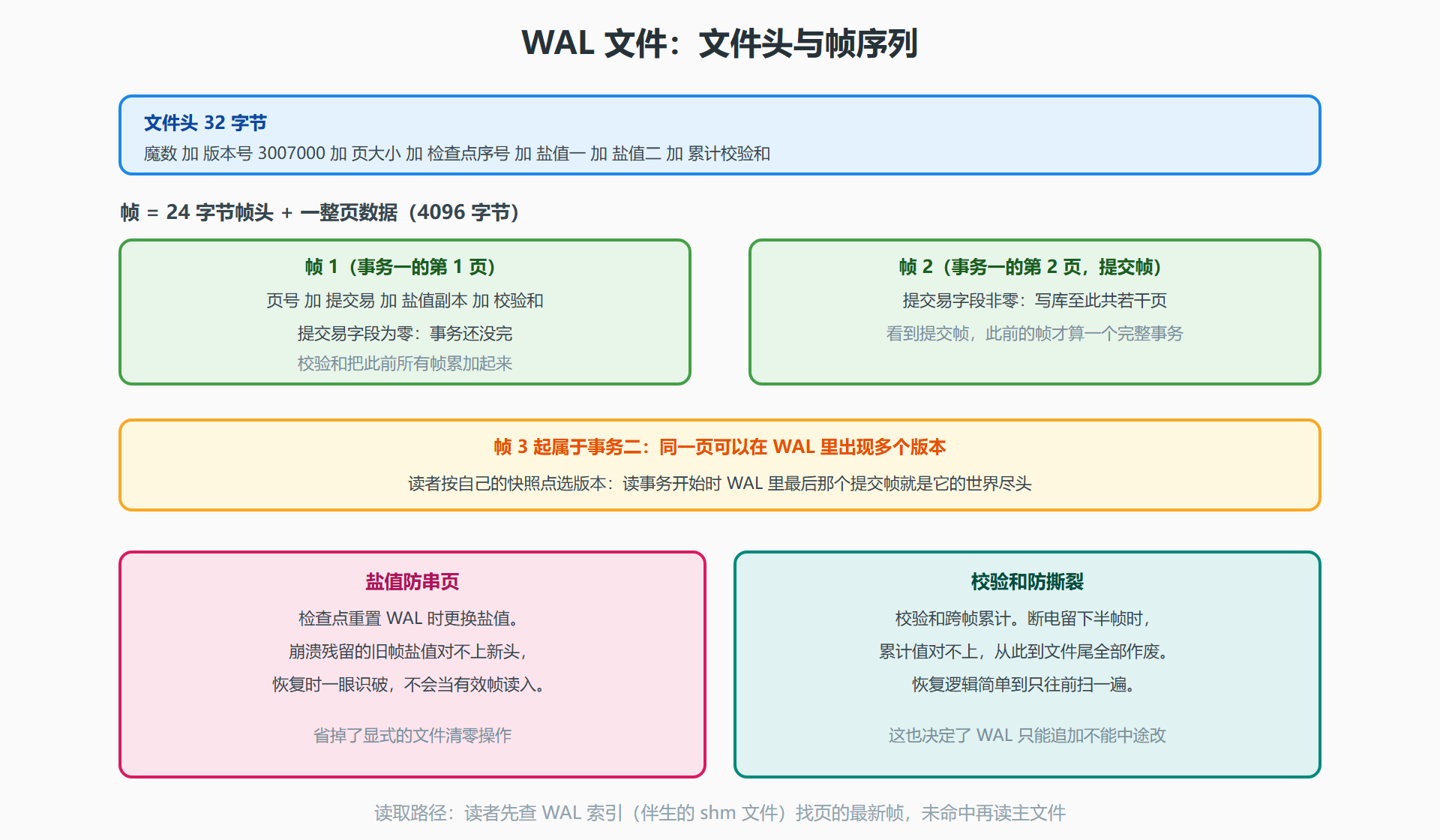

图：WAL 文件帧结构
读者怎么看：WAL 索引与快照
文件结构只解决了"新页在哪"，还差"读者怎么挑版本"。答案在伴生的 <库名>-shm 共享内存文件里：它保存 WAL 索引——页号到 WAL 帧位置的映射表，加若干"读标记"（read-mark）。读事务开始时在某个提交帧位置落一个标记，此后它读任何页先查索引：WAL 里该页有比标记新的帧就用它开始时的那个版本，没有就直读主文件。不同时刻开始的读事务落在不同标记上，各自看到稳定一致的世界——这就是 WAL 模式的快照隔离，4.4 节会把它放进三库隔离对照表里。
检查点：把新世界搬回主文件
WAL 不能无限长，把帧内容回写主文件的动作用户。设页大小 4096，默认阈值下 WAL 长到约 4MB 就会触发自动检查点（wal_autocheckpoint 默认 1000 页）。三种力度：
- PASSIVE：尽力而为——有读者挡路的部分跳过，不等待。自动检查点用这个力度，保证不阻塞前台。
- FULL：等到能推进到最后一个提交帧，必要时等读者离场。
- RESTART 与 TRUNCATE：进一步让下一个写事务从 WAL 头开始（RESTART）或直接把文件截为零（TRUNCATE），手动
PRAGMA wal_checkpoint(TRUNCATE)常用于运维收尾。
PRAGMA wal_checkpoint(PASSIVE) 的返回值是一行四列：忙标记、WAL 总页数、已检查点页数、检查点后可安全覆盖的页数——排查 WAL 增长问题时先看这行。
⚠️ WAL 无限增长的四个常见病因：一是有个长命读事务把检查点挡在原地（快速诊断：查
PRAGMA wal_checkpoint返回的忙标记）；二是禁用了自动检查点或阈值设得过大；三是并发写太猛，追加速度长期高于 PASSIVE 检查点的推进速度；四是文件系统残留——进程异常退出后 WAL 未被清理，重新打开库会自动恢复，但前提是三件套（db、wal、shm）在同一目录里。
与另外两家的日志对照
把三家的"新世界落盘"放在一起看：SQLite 的 WAL 帧是整页快照追加，同一页可多版本共存于文件中，检查点负责归并；InnoDB 的 redo 是物理修改记录追加，页本身不进日志，由后台线程按检查点刷脏页；PostgreSQL 的 WAL（同名不同物）也是修改记录流，但配合"堆页多版本"的设计，恢复时重放修改即可。SQLite 的整页方案牺牲了日志体积（一次提交哪怕只改一行也要落一整页），换来的是恢复逻辑极简与实现极小——嵌入式哲学在日志层的又一次体现。
检查点的运维实操
三种力度的典型用法排成一张速查表：
| 场景 | 命令 | 期望结果 |
|---|---|---|
| 日常收尾（连接关闭前） | PRAGMA optimize; | 引擎按需做小检查点与统计更新 |
| WAL 偏大的主动清理 | PRAGMA wal_checkpoint(PASSIVE); | 能推多少推多少，绝不阻塞业务 |
| 备份或拷贝前置 | PRAGMA wal_checkpoint(TRUNCATE); | WAL 归零，之后拷主文件即安全 |
| 诊断卡死原因 | 观察 PASSIVE 返回的四列 | 忙列为 1 即有读者挡路 |
返回行的读法再强调一次：第二列是 WAL 里现有帧数，第三列是本次成功回写主文件的帧数，第四列是回写后可以安全覆盖的帧数。第三列远小于第二列即"有东西挡着"——通常是某个长命读事务，去应用侧找那个迟迟不结束的连接，比反复跑检查点有效。
**shm 文件可以删吗？**连接全部关闭后，wal 与 shm 会自动清理（或保留一个归零的空壳，取决于版本与关闭方式），此时删除无害。运行期间删 shm 等于抽掉读者的版本地图，轻则查询报错，重则索引错乱——把它当主文件的一部分对待，与 8.4 节的"三件套"纪律一致。
常见问题速答
**WAL 模式能多人写吗？**能，但任意时刻仍只有一个写事务在写。多个连接可以轮流开写事务（配合 busy_timeout 排队），只是不能并行写。WAL 解放的是"读与写"的并行，不是"写与写"的并行——单写者模型没有变，变的是读者不再被写者阻塞。
**检查点会不会把性能拖垮？**PASSIVE 检查点每推进一步都会让出控制权，正常负载下感知不到。真正会拖垮性能的是"检查点债务"：WAL 长期膨胀后，一次 FULL 或 TRUNCATE 检查点要回写的页数巨大，造成一次长 IO 尖峰。防法是让自动检查点正常工作、不让长读事务赖着不走——债务管理，与缓存预算同一思想。
本节要点回顾
- WAL = 32 字节头 + 帧序列；每帧 24 字节头加一整页，提交易字段标记事务边界。
- 盐值防"旧检查点周期的残留帧"混入，跨帧累计校验和防断电撕裂，两者共同定义了"只追加"的合法性。
- 读事务靠 shm 里的读标记实现快照隔离；写者追加、检查点归并，读写互不阻塞。
- WAL 增长先查三件事：长读事务、检查点配置、追加与检查点的速度差。
**切回 DELETE 模式后，WAL 文件去哪了？**切换命令会先把现有 WAL 的内容完整检查点回主文件，再移除 WAL 与 shm，保证切换零数据丢失——这也是为什么切换必须在没有活动事务时执行。做这条操作时留意返回值与文件系统上伴生文件的消失，确认干净收场，再进行后续的备份或分发动作。
