3.4 能隙的证据链：同位素效应与隧道实验

3.4 能隙的证据链：同位素效应与隧道实验

本节摘要：BCS 不是靠优雅取胜的，是靠证据。同位素效应把"晶格参与配对"钉死，隧道谱直接"看见"能隙并量出它的大小，比热跳变从热力学侧补上第三票——三条链彼此独立又互相咬合。而 1986 年之后，同样的测量用在铜氧化物上，读出的却是另一番天地。读完你应当能列出每条证据的测量对象、预期读数与偏离读数，并据此判断一种新材料是常规还是非常规。

证据链的排法

一个理论要立住，最好的命运是遇到"非它不可"的证据：换任何别的机制，测量结果都会不同。BCS 遇到的就是这样的三连击。本节按"预期—测量—偏离"的格式把三条证据排开，这也是你将来面对新材料时该走的检查流程。

第一链：同位素效应——晶格在不在场

预期。 若配对由声子牵线（3.3 节），晶格的质量必然影响超导：同一种元素换成更重的同位素，晶格振动变慢、声子变"懒"，按 BCS 公式临界温度应随之下降，且下降的指数是干净的二分之一（Tc 正比于振动频率，频率反比于质量的平方根）。

测量。 1950 年——注意，比 BCS 理论早七年——麦克斯韦与雷诺兹两个组各自独立发现：汞的同位素质量越大，临界温度越低，拟合出的指数约 0.5，与声子机制的预期严丝合缝。这是超导史上著名的"理论预告未到、关键证据先行"：GL 理论同年发表却对晶格角色只字未提，同位素效应等于在黑暗里喊了一嗓子"晶格在场！"，为七年后的 BCS 指了路。

偏离。 把同位素替换用到铜氧化物上（氧-16 换氧-18），指数掉到 0.02 至 0.05——几乎无响应。晶格几乎不在场，声子即使参与也绝不是主角。一锤定音：铜氧化物是非常规超导体，配对媒介另有其人（主流怀疑自旋涨落，证据仍在积累）。

第二链：隧道谱——亲手摸到能隙

预期。 BCS 说超导基态与最低激发态之间隔着能隙 2Δ（拆开一对至少花这份能量）。怎么"看见"一个能量缺口？让电子一个个隧穿过薄绝缘层，能量低的过不去、能量高的过得去，电流-电压曲线会在特定偏压处突然抬头——抬头的位置就是能隙。

测量。 1960 年贾埃弗做成超导-绝缘-正常金属结：低温下电流在偏压达到 Δ/e 处陡增，把曲线形状与 BCS 态密度函数比对，能隙读数与 2Δ(0) ≈ 3.5·kB·Tc 全面吻合。铝、锡、铅逐个验证，指数因子 3.5 从"理论数"变成"实验数"。这项技术顺手催生了整个隧道谱学，贾埃弗与约瑟夫森（第五章主角）分享了 1973 年诺贝尔奖。

偏离。 铜氧化物隧道谱给出的两倍能隙对热能之比达 5 到 6，远超 BCS 的 3.5；更致命的是能隙在动量空间里有方向——某些方向有能隙、某些方向归零（d 波配对的节点），这正是 3.3 节末尾"另配对方式"的直接证据。

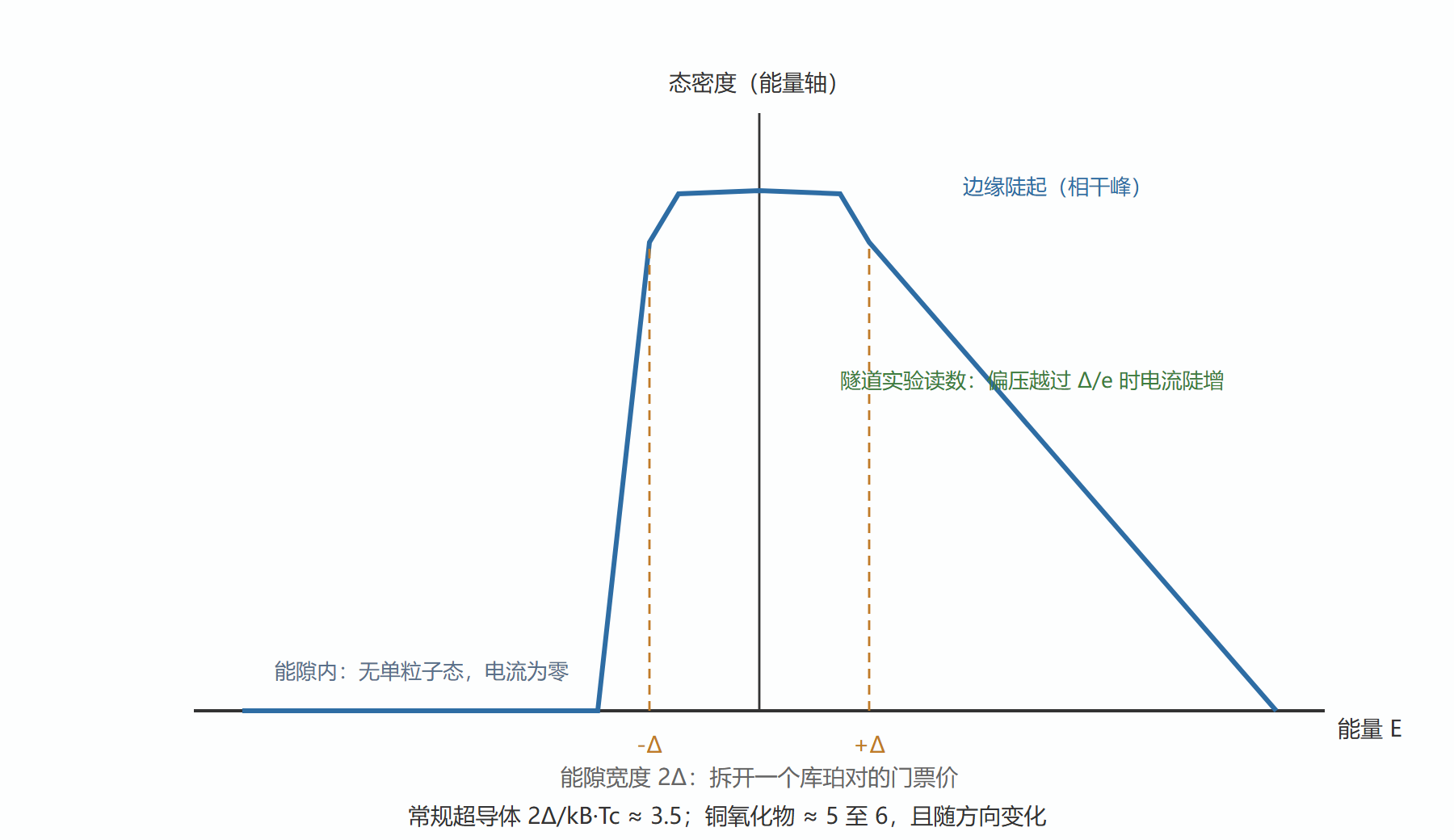

图：BCS 态密度与能隙的隧道读法

第三链：比热跳变——热力学侧的旁证

预期与测量。 超导转变是二级相变，比热在临界温度处应出现有限跳变而非尖峰发散。BCS 算出跳变幅度与正常态电子比热系数之比约 1.43；对铅、锡等常规超导体实测 1.4 上下，吻合漂亮。更妙的是低温行为：常规超导体的电子比热随温度指数式熄灭（热扰动不够付"门票价"，激发不起来）——能隙存在的热力学签名，与隧道谱的输运签名独立互证。

偏离。 铜氧化物的低温电子比热不是指数熄灭而是幂律衰减——能隙有"漏气口"（d 波节点），热扰动总能从节点方向撬进激发。又是同一份口供：配对不是各向同性的 s 波。

三条链并排一看，结论结实得像钢：常规超导体，声子配对，各向同性 s 波，能隙比 3.5；铜氧化物，晶格几乎缺席，能隙比 5 到 6，d 波配对。 顺带一提，MgB2 又是第三种答案：同位素效应明显（声子在场！）、能隙比约 4 且有两个能隙——"修正版 BCS"，第四章展开。

演练：给一种新材料写体检单

假设实验室合成出新化合物，测得 Tc = 25 K。请列出判断它"常规与否"的最短流程。

参考流程：第一项，同位素替换，若条件允许（成本高但结论硬）：指数接近 0.5 判常规，接近 0 判存疑。第二项，隧道谱或类似的能隙测量：读出两倍能隙对热能之比，接近 3.5 且各向同性判常规，显著偏离或出现方向依赖判非常规。第三项，比热低温行为：指数熄灭判常规（全隙），幂律衰减判有节点。第四项，上临界磁场的温度依赖：BCS 式缓慢饱和 vs 陡峭上翘（GL 之外的行为）。第五项，文献对照材料家族：落在哪个家族的相图上（第四章的族谱）。这套流程的逻辑与 2.4 节判超导的"三条腿"一脉相承——先确认"是"，再诊断"是哪一种"。

💡 关键直觉：证据链的强度来自独立性。同位素效应看的是"晶格动不动"，隧道谱看的是"能隙长什么样"，比热看的是"激发怎么熄灭"——三个测量物理量互不重叠，却给出同一份结论时，这份结论就不再依赖任何一个实验的细节。判断任何理论，先数证据的独立维度，再数证据的数量。

FAQ：既然铜氧化物不是 BCS，为什么还要学 BCS？

三个理由。其一，BCS 是唯一被完全理解的配对机制，任何新机制都要先回答"和 BCS 差在哪"，不学它就没有提问的语言。其二，GL 理论与伦敦方程的参数都能从 BCS 导出——前两节的理论高度靠 BCS 兜底。其三，BCS 的技术遗产（能隙、相干长度、库珀对）直接支撑第五章的约瑟夫森效应与量子比特——超导量子计算机的每一个比特，都是 BCS 集体态的工程化身。BCS 在 1986 年失去了"唯一理论"的地位，但从未失去"通用语言"的地位。

证据链上还有一条补强线值得知道：角分辨光电子能谱对 d 波的"眼见为实"。这门技术用紫外光子把电子打出材料，同时测出电子的动量与能量，等于把动量空间里的能隙画成地图：铜氧化物的测量结果沿着对角线方向能隙趋于零、沿轴方向最大——正是 d 波"四叶草"叶片的形状。与隧道谱（能量分辨率高但不分辨动量）互为印证，两条完全独立的技术路线画出同一张能隙几何，d 波配对遂成定论。方法论上这是 3.4 节开篇那句"证据的独立维度"的最佳注脚：能量维度与动量维度各测各的，结论却咬合无缝。## 本节要点回顾

• 同位素效应：常规超导体指数约 0.5（晶格在场），铜氧化物 0.02 至 0.05（声子非主角）。
• 隧道谱直接量出能隙：常规材料两倍能隙对热能之比约 3.5，铜氧化物 5 到 6 且各向异性。
• 比热跳变约 1.43、低温指数熄灭，从热力学侧独立印证能隙与全隙结构。
• 铜氧化物的 d 波节点让比热呈幂律——三条证据链在同一个方向上集体偏离 BCS。
• 证据的独立维度比数量更重要：物理量不重叠的结论才是硬结论。

到这里，理论的三级台阶爬完。从下一章起，这些概念开始"落地变现"：第四章给材料排族谱，第五章把库珀对变成器件，第六章把器件变成工程。理论部分的所有伏笔——相干长度、能隙、2e、磁通量子——都将在材料与器件里一一兑现。
