4.4 从脆陶瓷到千米带材：一代与二代带材
4.4 从脆陶瓷到千米带材：一代与二代带材
本节摘要：超导材料从实验室样品到工程导体，要闯"能拉长、能载流、能批量、能服役"四关。铜氧化物带材走出了两条截然不同的路线：一代（Bi-2223 银包套粉末装管）与二代（REBCO 金属基带涂层导体）。本节把两条路线的工艺、性能与价格标签并排拆开——读完你应当能看懂超导带材的报价单，并判断一个项目该买哪种带。
从实验室到长带
先把问题本身讲清楚。4.2 节说过，铜氧化物是脆陶瓷，晶界几度取向差就断流，这意味着合格的带材必须同时满足四个苛刻条件：能连续加工千米不折断；全长晶粒取向一致（织构）；性能沿途均匀（一根弱区拖垮整根）；运行十年性能不退化。任何一条放在陶瓷材料上都是刁难——所以铜氧化物发现后的头十年，工程界的主旋律不是"找更高的 Tc"，而是"怎么把它变成带子"。两条路线给出了两种哲学。
一代（1G）：Bi 系粉末装管（PIT）。 思路是"用金属包裹陶瓷"：把 Bi-2223 预烧粉装进银管，封口后像拉普通金属丝一样多道次拉拔、轧制成扁平带，最后热处理让铋系相在银管内长成织构化的超导芯。银的角色一举三得：机械外壳、化学保护、以及晶格匹配的"织构模板"（银与铋系晶格适配，诱导晶粒沿带面排队）。典型产品：宽约 4 毫米、厚约 0.2 至 0.3 毫米、内含几十根超导芯的多芯带，77 K 自场临界电流约 100 至 150 安培每厘米宽度。优点：工艺与金属加工同源，批产成熟，二十多年供货记录。缺点：银占截面大头且银价昂贵，成本几乎焊死在银价上；Bi-2223 在高场高温下性能下滑快（77 K、1 T 以上基本不可用），实战温区被压到 20 至 30 K。
二代（2G）：REBCO 涂层导体。 思路是"在金属带上人工种出单晶"：柔性哈氏合金（或不锈钢）基带先行抛光，再沉积缓冲层——用离子束辅助沉积（IBAD）或轧制辅助双轴织构（RABiTS）做出一层取向高度一致的氧化物"模板"，最后在上面外延生长约 1 微米厚的 REBCO 超导层（RE 代表钇或稀土元素），盖银膜防扩散、镀铜层做稳定化。四层结构各司其职：基带出强度，缓冲层出织构，超导层出性能，铜层出安全。典型产品：宽 4 至 12 毫米、总厚约 0.1 毫米的"金属胶带"，77 K 自场临界电流约 300 至 600 安培每厘米宽度——比一代高约三倍，而且 20 至 30 K 下扛得住十几二十特斯拉的背景场。缺点：工艺链条长（真空镀膜多道次）、设备贵，早期价格是 NB 银价的一倍以上，近年才压到与一代可竞争的区间。

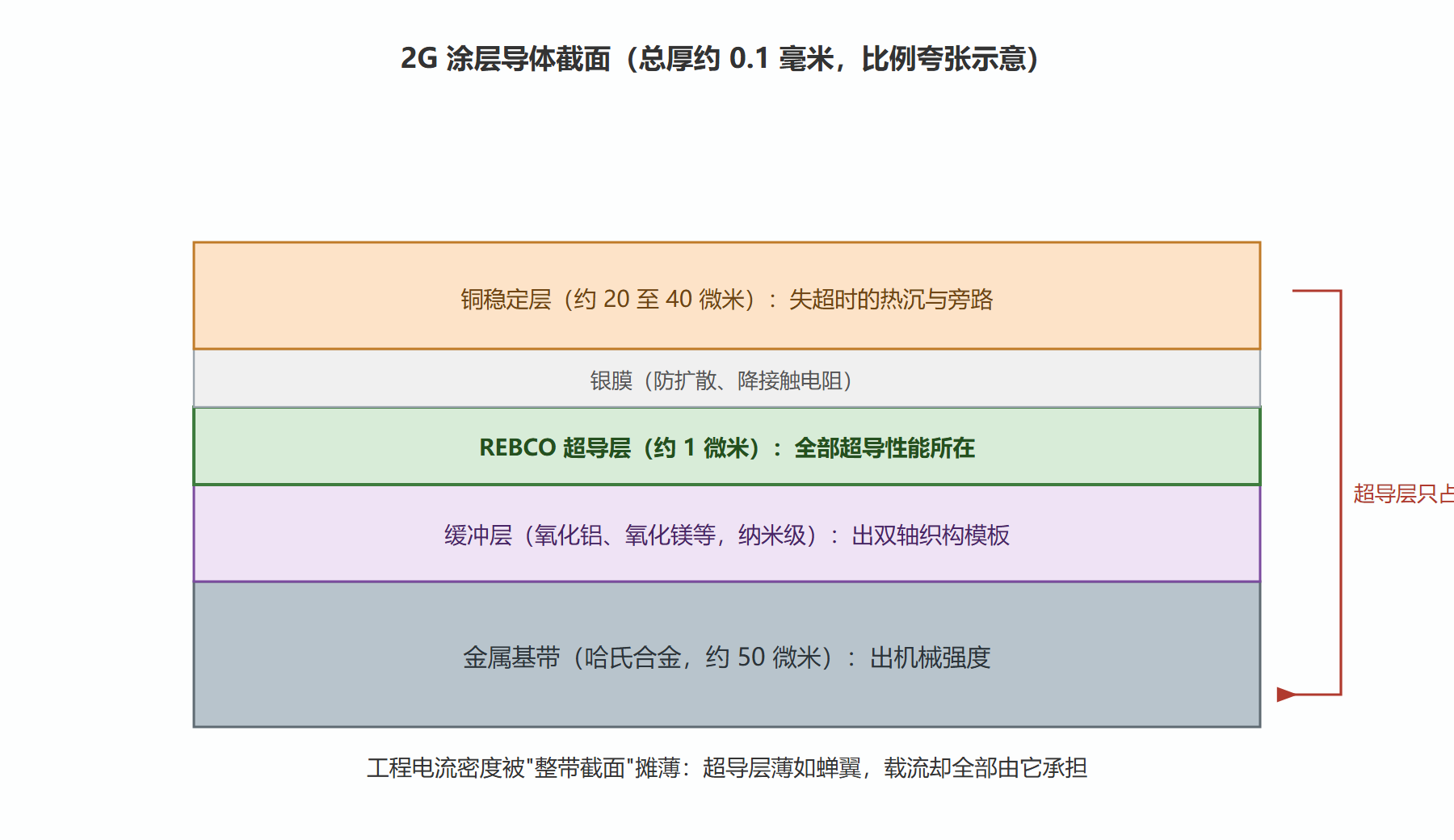

图：二代带材截面分层结构
这张截面图里藏着一个常被忽略的账目真相：超导层厚度只有约 1 微米，占整带厚度的百分之一。第二章讲的"工程电流密度折扣"在二代带材上走到极端——性能与价格的博弈，本质是"这 1 微米长得多均匀"的博弈。厂家报价单上的"每千安米"价格，除以超导层用量，才知道钱花在哪。
概念拆解：怎么读带材数据表
拿到一份 2G 带材规格书，按固定顺序读五栏：
一栏宽度与厚度（决定磁体绕组的填充系数与匝数设计）；二栏临界电流，必看条件——"Ic 500 A"后面一定跟着"(77 K，自场)"，换到 4.2 K 或加背景场后数字会翻倍甚至十倍，磁场方向还必须注明是平行还是垂直带面（4.2 节的各向异性）；三栏最小弯径（约 12 毫米级别，绕磁体时小于它超导层受拉开裂）；四栏 n 值与沿带均匀性（千米带的 Ic 分布直方图，弱区决定整根）；五栏失超传播速度（二代带的失超"慢热"特性，第六章的安全设计依赖它）。这五栏读下来，报价单背后的工程含义就透明了。
演练：一笔电缆的选型账
某城区配电网改造要用 1 公里超导电缆输送 2 千安（第六章第二节就是这个工程的真实展开），现有两种带材：1G，Ic 约 120 A/cm 宽，价格每千安米 50 元级别；2G，Ic 约 450 A/cm 宽，价格每千安米 60 元级别（数字为教学量级）。问：各需多少带材，总价谁便宜？
参考算法：每相需载流 2000 安。1G：2000/120 ≈ 17 厘米宽的带材，折 4 毫米宽约 43 根并联，每根 1 公里，共约 43 千米带材，总安米数 2000 A × 1000 m ÷ (120 A/cm) = 约 1.67 万千安米，价格约 83 万元量级。2G：2000/450 ≈ 4.4 厘米宽，折 11 根并联，总安米数约 0.44 万千安米，价格约 27 万元量级。单看千安米单价 2G 只便宜两成，算上并联根数、制冷截面与接头数量，2G 的系统级优势被放大数倍——这正是近十年新项目几乎全面倒向 2G 的算术本质。
⚠️ 常见坑：用"每公斤"或"每米"比较带材价格。两种带材每米载流能力差三倍以上，每米价格毫无可比性；超导行业的通用货币是"每千安米"。凡是按米报价的供应商，要么产品载流低到不敢按千安米报，要么默认你外行。
FAQ：带材为什么不做厚一点超导层，省得并联那么多根？
做不厚。超导层超过几微米后，热应力与晶格失配会让外延织构崩溃，性能不升反降；而且厚层的失超保护更难（同样电流下厚层发热更集中）。所以工程界的解法不是"一根顶十根"，而是"十根排一起"——把多根带材叠压成导体排（Roebel 转置缆、CORC 同轴缆都是这个思路的工程化）。载流问题的答案在排布学里，不在单根增厚里。
带材之间的连接——接头——是被数据表隐藏的关键工程量，值得单独补一笔。超导带材千米成卷，用的时候必然要接长、要引出电流端子。超导搭接接头（两段带材的超导层面对面直接搭接压合）的接头电阻可以做到纳欧量级，接头处发热极小；但若是工艺不良的"劣质接头"，电阻落在微欧以上，通上几百安培就是毫瓦级的持续发热——在液氮温区看着不多，累积在磁体里足以局部升温、拖累整根载流。所以工程带材的验收除了临界电流，还有接头电阻与接头临界电流两项；磁体绕组的每一处接头都要单独测试建档。这个细节再次呼应本章主线：带材是产品，接头也是产品——超导工程的可靠性是逐件累积出来的，没有"整体凑合"这回事。## 本节要点回顾
- 工程带材四关：拉得长、织构好、全程均匀、十年不衰——铜氧化物过四关靠两条工艺路线。
- 一代 Bi-2223 粉末装管：银管既是外壳又是织构模板，成熟但成本焊死在银价上。
- 二代 REBCO 涂层导体：基带出强度、缓冲层出织构、超导层出性能、铜层出安全；性能三倍于一代且耐高场。
- 超导层只占带厚约 1%：千安米是唯一诚实的价格单位。
- 选型算系统账：并联根数、制冷截面、接头数量会把带材单价的小差距放大成系统总价的大差距。
材料章节到此收官。四种性格迥异的家族，最终都汇进同一条河——变成带材、磁体、器件去干活。下一章进入器件的世界：当库珀对开始穿越势垒，超导从"材料科学"转身变成"电子学"。
