5.4 transmon：超导量子比特的能级与相干

5.4 transmon：超导量子比特的能级与相干

本节摘要：把一个约瑟夫森结与一个小电容并联，得到一个非线性振子——它的能级不等距，于是最低两级可以被挑出来当量子比特，这就是 transmon，当今主流超导量子处理器的比特形态。本节讲清三件事：人工原子的能级怎么算、电荷噪声怎么被"transmon 设计"压制、以及相干时间卡在哪些物理上。读完你应当能解释为什么量子芯片必须住在 10 至 20 毫开尔文的稀释制冷机里。

从结到量子比特

约瑟夫森结是"相位弹簧"（5.1 节）：相位差掰开，电流回拉。给它并联一个电容，弹簧上挂了个摆锤——一个LC谐振子，只是电感不是普通电感而是约瑟夫森结。普通 LC 振子能级等距，像音阶均匀的钢琴，无法指定"只用哪两个键"——第一个能级跳到第二个的微波，会同样有效地把第二个激发到第三个。量子比特需要非谐性：相邻能级间隔略有差异，驱动频率就能只认准最低两级。

约瑟夫森结恰好天生非线性：电流-相位是正弦而非线性关系，能级因此不等距。把结与电容并联（并联结构叫"电荷型/传输型"一族），整理出的能级近似为：第 n 级与第 n+1 级的间隔等于一个基本频率乘以修正因子——间隔随能级升高逐级变窄，每级收窄约 100 至 300 兆赫。这个"音阶渐窄"的钢琴让最低两个键可以单独弹奏：基本间隔约 4 至 8 GHz 选为比特频率，与次级间隔的差值（非谐性）就是选择性的来源。

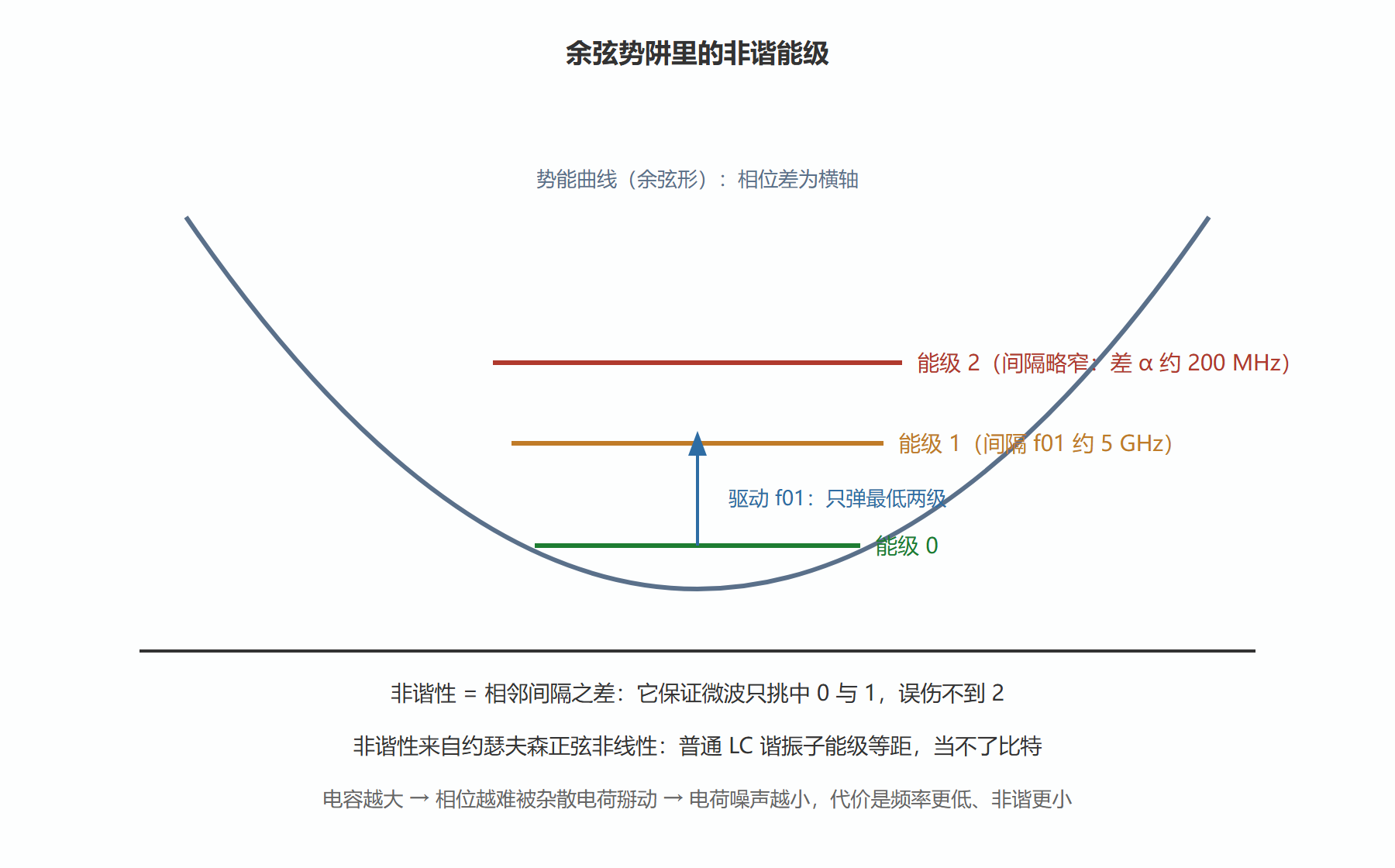

图：transmon 的势阱与非谐能级

概念拆解：两把能量尺与一场噪声战

第一把尺：量子能量对热能量。 5 GHz 的微波光子能量换算成温度约 240 毫开尔文（换算系数约 48 毫开尔文每吉赫）。要让系统"住"在基态附近，热扰动必须远小于这个能量——经验要求温度压到比特频率对应的二十分之一以下，即 10 至 20 毫开尔文。这就是稀释制冷机存在的全部理由：级联稀释氦-3/氦-4 把芯片从室温拉到约 15 毫开尔文。温度降不下来会怎样？热光子占据激发态，比特初始值全错，读出底噪抬升——量子计算在物理上直接不成立。第一性约束不是工艺，是热力学。

第二把尺：电荷噪声与"transmon 折中"。 比特早期形态（电荷量子比特）直接用"超导岛上多几个还是少几个电子"编码，对电极上的杂散电荷极其敏感——环境里一个电子的挪动就能把频率挪没，相干时间只有纳秒量级。2007 年提出的 transmon（"传输线并电容的量子比特"）反其道而行：并联一个大电容，把电荷灵敏度压低——杂散电荷要掰动相位，得先搬动这个大电容上的大量电荷，灵敏度指数式衰减（EJ/EC 比值做到 50 上下时，电荷噪声压制达到五六个量级）。天下没有白吃的午餐：电容加大，非谐性变小（选择性变差），频率变低（热噪声余量变小）。transmon 的全部设计，就是在"抗电荷噪声"与"保留非谐性"之间拧这一颗螺丝。

相干时间的三路刺客。 现状：早期比特相干时间约 1 纳秒，如今主流工艺做到 100 至 300 微秒，实验室纪录突破毫秒——三十年提升了约五个数量级。剩余的敌人排成三路：材料缺陷（介电层里的两能级系统，芯片介质中偶极子在两个位置间翻转，像无数微型噪声电台，频率恰落在微波段）、准粒子（残余热激发或宇宙线击穿的未配对电子，钻进库珀对海里捣乱）、磁通噪声（表面自旋涨落，对频率的磁通调制）。5.2 节的涡旋动力学在这里换了戏服：超导器件的"可靠性"在量子电路里叫"相干性"，本质都是"别让杂散的自由度搅动集体态"。近年引以为戒的教训是宇宙线事件：一颗高能粒子击中芯片，整片区域的准粒子暴增，几十个比特同时"集体降频"——量子芯片的地板下还埋着天文学的锅。

演练：算一遍自己的比特

用 transmon 能级的简化公式（以约瑟夫森能量 EJ 与电荷能量 EC 表述，基本频率 f01 ≈ sqrt(8·EJ·EC) − EC，非谐性 α ≈ −EC）做一个设计演算：

目标：设计 f01 = 5.0 GHz，α = -0.25 GHz（|α|/f01 约 5%，典型值）
第一步：由 α ≈ -EC → EC ≈ 0.25 GHz
第二步：sqrt(8·EJ·EC) = f01 + EC = 5.25 GHz → 8·EJ·EC = 27.56
第三步：EJ = 27.56 / (8 × 0.25) = 13.8 GHz → EJ/EC ≈ 55
检验：EJ/EC 在 30 至 80 之间 → 电荷噪声被充分压制，transmon regime 成立
对应温度要求：f01 = 5 GHz → 能量当量约 240 mK → 芯片须低于约 20 mK
​

读法：三个数（频率、非谐、EJ/EC 比）互相咬死一个设计点；再把温度要求接上，整套"比特-制冷机"系统预算就闭环了。实际芯片还要叠加读出谐振腔频率、耦合强度、驱动线衰减链的分配——但每一步都是本节这套换算的延长线。

💡 关键直觉：transmon 的成功不是"更强的超导"，而是换个坐标受苦——从"怕电荷"换到"怕相位-频率的小漂移"，再用大电容把新敌人也按住。量子比特工程的精神与第六章的磁体工程一脉相承：不消灭扰动，而是把系统设计成"扰动够不着"。

FAQ：超导量子比特与离子阱、自旋量子比特比，胜负在哪？

胜负手在工艺与速度。超导路线借道微纳加工（光刻、镀膜都是半导体产业成熟工艺），芯片可大规模复制，门操作时间纳秒级，快于多数竞品一到三个量级——这是 IBM、谷歌等押注它的产业理由。代价同样鲜明：工作温度 15 毫开尔文（全系统最冷的量子平台），相干时间微秒级（短于离子阱的秒级到分钟级），比特间连线与布线热负载构成规模化瓶颈。各条路线是"寿命-速度-规模-温度"四维权衡的不同落点，本册只负责讲清超导落点上的物理——用第二章的三参数思维看，transmon 的战场是一条"温度-频率-噪声"的临界曲面，设计者的全部工作是在曲面内侧留足裕量。

本节要点回顾

• 约瑟夫森结加电容 = 非谐振子：能级不等距，最低两级可单独弹奏，即量子比特。
• 能级设计三参数：f01 约 4 至 8 GHz、非谐性约负 200 MHz、EJ/EC 约 30 至 80。
• 热力学第一约束：5 GHz 对应约 240 mK，芯片须低于 20 mK——稀释制冷机是逻辑必需，不是工程奢侈。
• transmon 用大电容把电荷灵敏度压低四五个量级，代价是非谐与频率让步。
• 相干时间三十年提升约五个数量级至百微秒级；剩余敌人：两能级缺陷、准粒子、磁通噪声（以及宇宙线）。

器件章节到此走完"结—动力学—仪器—量子比特"四步。第六章把镜头拉回工程现场：磁体、电缆、磁悬浮——超导最沉重的那些应用。
