本节摘要：同样一套单元胞语言，装进三维体材料得到体超材料，压扁成单层亚波长厚度得到超表面。二维阵营用厚度、工艺与集成度换掉了三维的参数自由度与全向能力。本节给出按任务选维度的三指标判断法，并解释超表面为什么在十年内反超成为工程主赛道。

一个压扁的决定

超材料的头二十年都在做"块"：开口谐振环一层层堆起来，厚度按波长计，双负窗口藏在块体内部。2011 年前后风向转变——既然相位突变可以写在界面上，为什么不把整块材料压成一层膜？超表面（metasurface）由此爆发：单层亚波长厚度的单元阵列，每个单元独立编码相位、幅度与偏振，入射波穿过（或反射自）这一层即完成波前重塑。体超材料与超表面的关系不是取代，而是分工：参数分布需要沿传播方向展开的任务（隐身斗篷、三维局域模式）仍归体材料；波前调控发生在界面上的任务（聚焦、偏折、偏振转换）归超表面。

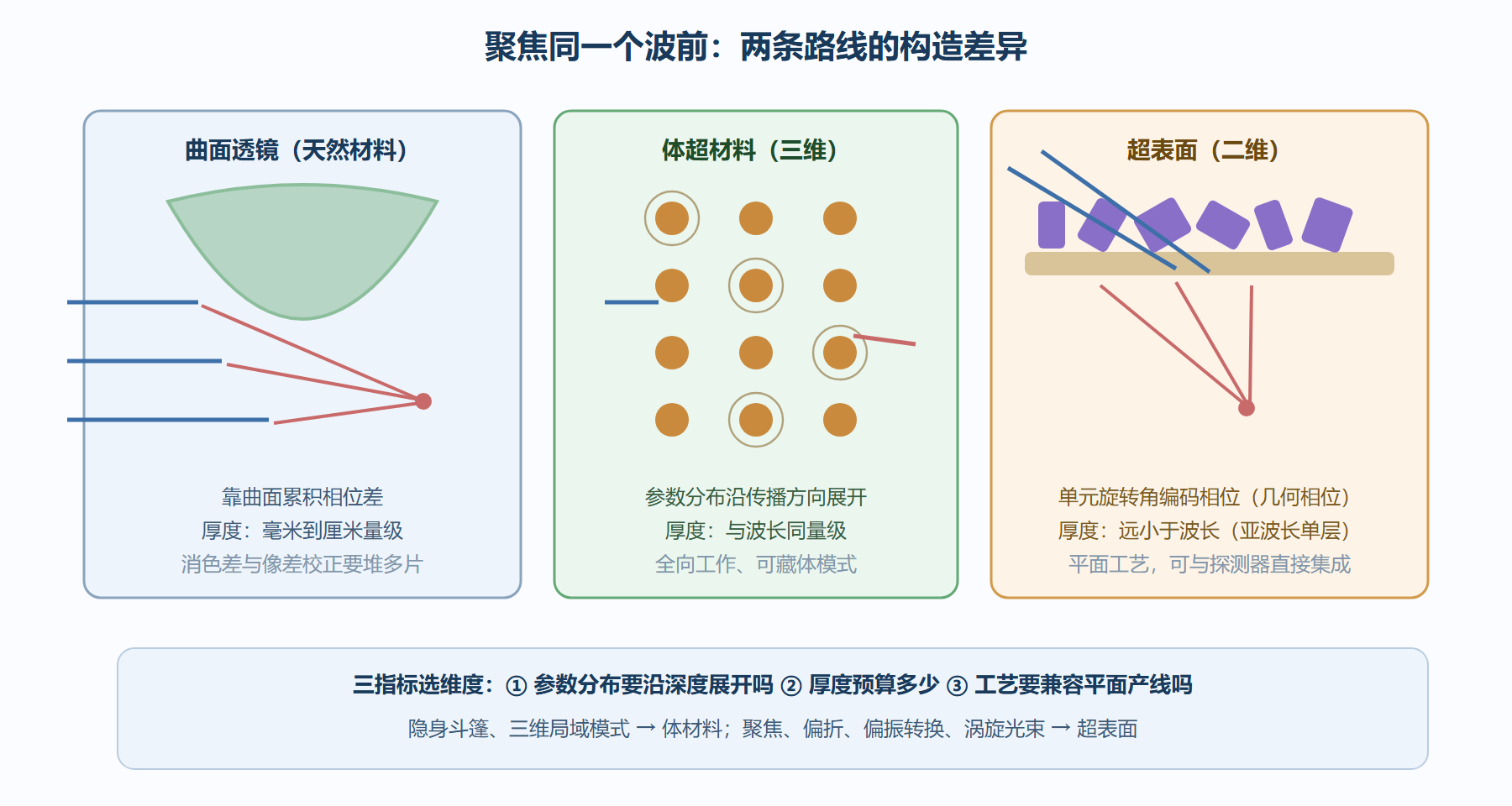

图：同任务的二维与三维路线对比

三条战线的账

厚度战线。 体超材料的厚度与波长同量级，微波段可行，到红外与可见光就成了灾难——数百层纳米结构堆叠的工艺代价无人承受。超表面把厚度压到远小于波长，聚焦、偏折这些"界面上的事"一层膜搞定；太赫兹到可见光的平面透镜（metalens）厚度只有微米级，这是超表面十年内反超的核心原因。

效率与功能战线。 体材料的优势要认账：参数能沿传播方向连续展开，因此能藏体模式、做全向隐身、构造三维局域共振；超表面只有一层自由度，相位覆盖完整一周是硬指标，效率通常受幅度不均匀与串扰拖累，宽视场、消色差仍是活跃难题。一句话：超表面赢在薄，体材料赢在深。

工艺战线。 超表面天然适配平面工艺——光刻、薄膜沉积、刻蚀，与半导体产线同源，能直接集成在探测器或光源端面上；体超材料的三维堆叠要么靠多层套刻（层数受限），要么靠双光子三维打印（精度与速度受限）。从"能不能量产"的角度看，这条战线几乎提前分出了胜负：今天走进产品目录的超材料器件，绝大多数是超表面形态。

💡 关键直觉：分不清该选谁时，问波的任务发生在哪。任务发生在"传播过程中"（拐弯、吸收、藏起来）选体材料；任务发生在"穿过界面的一瞬间"（改方向、聚焦点、换偏振）选超表面。界面能解决的事，没必要造一块砖。

本节要点回顾

• 同一语言、两个维度：单元胞与等效参数逻辑共享，差别只在参数分布是否沿深度展开。
• 超表面的硬指标：单元相位覆盖完整一周（0 到 2π），幅度均匀性与串扰决定效率上限。
• 分工格局：体材料管"深"（全向、体模式、隐身），超表面管"薄"（平面光学、片上集成）。
• 产线现实：平面工艺兼容性让超表面成为工程主赛道，产品目录里多数是它的形态。

维度选好了，接下来换一个更大的坐标系：把电磁、声学、力学、热学四个域并排放进同一张对照表——第 4 章是全册的枢纽站。

FAQ：超表面效率的天花板在哪？还能再涨吗？

超表面的效率损失来自三处，天花板由三者中最高的那道决定。其一，幅度不均匀：让相位覆盖完整一周的同时保持反射或透射幅度恒定，单参数单元做不到，双参数联动能逼近但受工艺离散度限制。其二，偏振串扰：单元对非目标偏振的残余响应把能量漏进杂散通道，几何相位方案天然只对圆偏振高效，线偏振任务要另付设计代价。其三，色散：相位剖面只在一个频率严格成立，带宽一宽，边缘频点的波前就"散焦"。目前的工程答案——双参数单元、拓扑保护排布、色散工程消色差设计——都在逐项抬天花板，但"单层薄膜做到曲面透镜组的全部性能"仍隔着数量级。它再涨的空间真实存在，只是每一分都从设计复杂度里扣。

延伸对照：同一个任务的两种极致

拿"聚焦"这个最普通的任务做对比，两种维度的极致性格一目了然。曲面透镜组的极致是"完美的像差校正"：几十片镜片、严苛的公差、上百年的打磨，换来全画幅、全波段的成像质量——它是"深"的极致。超透镜的极致是"极致的薄"：微米级厚度、片上集成、半导体产线量产，换来此前不可能的形态——手机镜头模组瘦身、内窥镜探头微型化、传感器端面直接带光学系统。两者的对决从来不是"谁的画质好"，而是"哪些新场景因薄而成为可能"。这个判断框架适用于一切二维与三维之争：先问场景要的是深度能力还是形态自由。

💡 关键直觉：超表面最深的改变不是性能参数，而是"光学元件的制造方式与生长方式"——它与芯片同产线、与探测器同基底。当光学元件可以像电路一样"流片"，迭代速度才会真正追上电子产业，这才是平面光学路线的战略意义。

延伸对照：两个维度的"失效方式"对比

选维度还要看失败的样式，二维与三维的失效方式性格迥异。体超材料的失效多为"渐进式"：单层参数偏差百分之十，整体性能通常只劣化几个百分点——三维结构的参数分布在深度上互为冗余，局部误差被平均掉。超表面的失效多为" cliff 式"（断崖式）：相位编码是个整体函数，少数单元的相位错误在波前上叠加干涉，聚焦效率可能出现非线性跌落；更隐蔽的是系统性偏差——若加工让所有单元的相位统一偏移若干度，单看每个单元都"正常"，整片波前却整体失焦。失效样式决定了质检策略：体材料抽检即可（局部代表整体），超表面必须全图校验（相位分布要逐点核对，或至少做波前级的功能测试）。这也是超表面量产真正困难的地方——它需要的不是更高的工艺精度，而是百分之百的检测覆盖。
