本节摘要：全册贯穿案例的正戏：芯片 30 W、铝散热器、强制风冷，从模型向导到结温结论一步步走完。你会完成热通量换算、逐面配置、复用第 2 章的细网格、手算对流面积对账、拆解总热阻，并用保守-名义-乐观三档参数输出结温区间。

案例任务书

任务只有一句话：判断这块散热器能不能把 30 W 的芯片压在 45 ℃ 以内（环境 25 ℃）。先给答案做准备的完整输入清单：芯片发热区 20 mm × 20 mm，位于基板底面中央；散热器是第 2 章的七翅片铝件；强制风冷名义换热系数 100 W/(m²·K)；阳极氧化表面发射率 0.8。新增参数进全局定义：Q_chip = 30[W]、L_chip = 20[mm]、h_air = 100[W/(m^2*K)]、eps_al = 0.8。

操作从模型向导开始：三维、固体传热、稳态。几何不需要重建——打开第 2 章存好的文件另存为本案例，或按 2.1 的序列重画一遍，几分钟的事。材料按 3.1 调库铝。网格直接复用 2.2 的"映射+扫掠"方案，1.1 万单元、平均质量 0.93 那套，稳态传热这个规模秒级出解。

三个关键配置的热功当量

**热源怎么加。**芯片发热在模型里是一个边界条件：右键 ht → 热通量，选基板底面中央 20 mm × 20 mm 的区域（若导入的几何里没有这个分区，用工作平面在底面切一下即可），选"广义热通量"?q0，表达式填 Q_chip/(L_chip*L_chip)。这个换算值得手写一遍：30 W 均布在 0.0004 m² 上，热通量 75 000 W/m²。另一种等价做法是给芯片建一个薄块体、加"体积热源"30 W 除以体积——两种方式结果几乎一致，边界热通量少一个域、少一层网格，本案例选它。

**出口怎么配。**按 3.2 的清单：翅片全部表面与基板上表面暴露区挂对流热通量（h_air、T_inf）与表面到环境辐射（eps_al、T_inf）；底面其余部分与侧面保持默认热绝缘（安装面假设不导热，偏保守还是偏乐观？偏乐观——真实安装面会带走一些热，模型只算散热器的功劳，这是留给安全裕量的姿势）。

**求解器不动。**研究默认设置直接计算，日志里约一万四千自由度、误差三行收敛。稳态导热问题对求解器毫无挑战，挑战全在你的边界配置上。

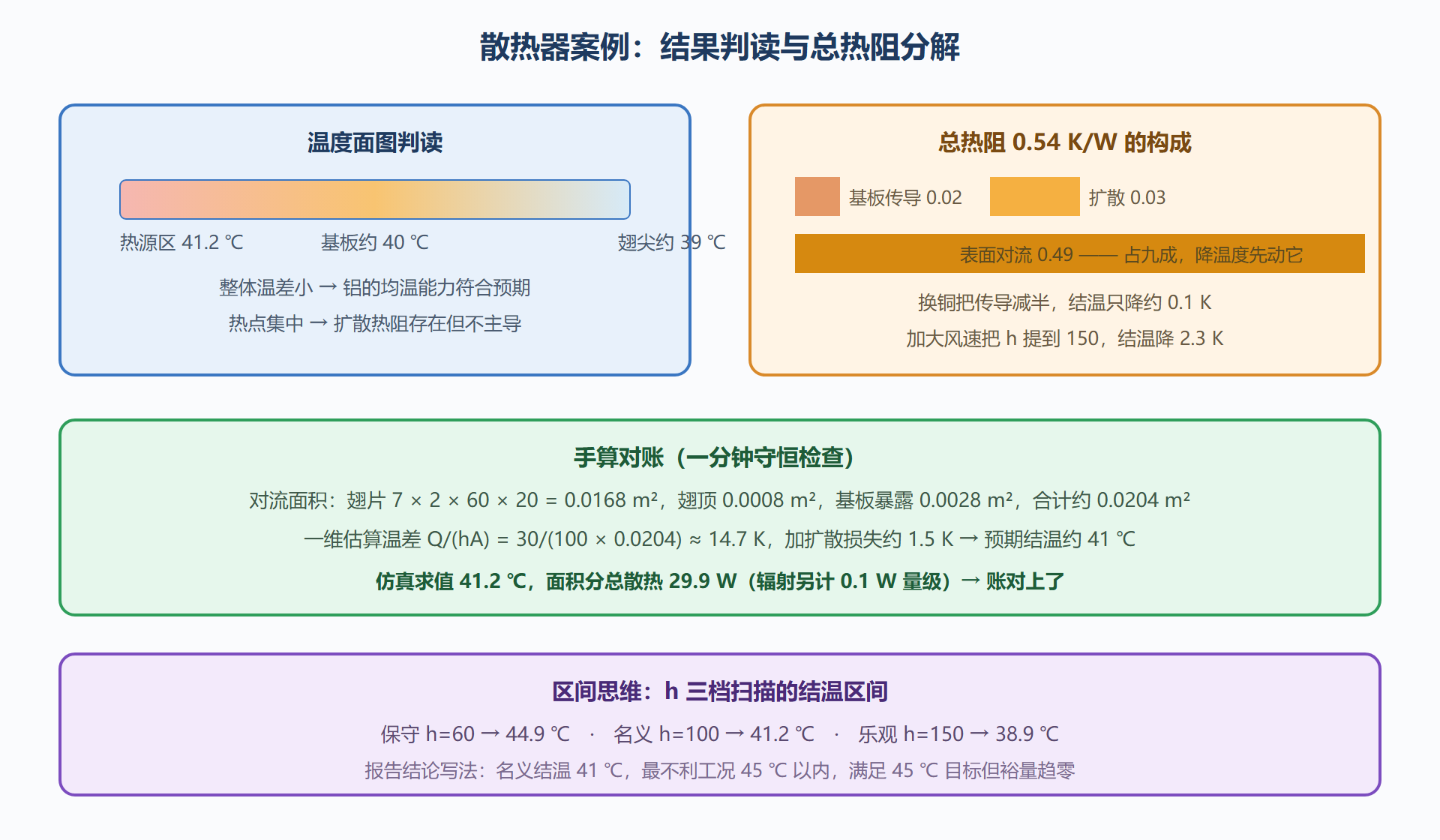

图：结果判读与热阻分解

全程走查：从向导到结论

按顺序做下来，核心步骤也就十几分钟。模型向导建研究、几何复用、铝入库；热通量 75 000 W/m² 挂热源区；对流与辐射挂出口面；复用扫掠网格；计算；派生值里加"最大值"选热源区读结温 41.2 ℃，加"面积分"选全部对流面、表达式 ht.ntflux 读总散热 29.9 W。温度面图上热源区最红、翅尖泛蓝，整体温差只有两三度——铝把热摊平了，翅膀把热交给了风。

对账环节是本案例的灵魂。手算对流面积 0.0204 m²、一维温差 14.7 K、加扩散修正约 1.5 K，预估 41 ℃；仿真给出 41.2 ℃，散热功率 29.9 W 与输入的 30 W 只差尾数——模型自洽，数字敢写进报告。假如仿真给出 55 ℃，先别怀疑软件，回头查这三处：对流面漏选（翅片内侧面最容易漏）、热通量面积换算错、h 单位写错。

热阻分解告诉我们钱该花在哪：总热阻 0.54 K/W 里对流占 0.49，传导与扩散合计不到 0.06。所以把散热器换成铜只降 0.1 K——传导本来就不是瓶颈；把风速提上去让 h 到 150，结温直降 2.3 K。仿真在这里完成了它最大的价值：把"改善散热"这个模糊愿望，变成"动 h 还是动 k"的明确选择题。

最后做区间扫描：h_air 分别取 60、100、150 各算一遍，结温 44.9、41.2、38.9 ℃。结论照实写：名义工况满足 45 ℃ 目标，但保守工况下裕量趋零——这比"仿真显示温度合格"诚实得多，也是第 7 章正式参数扫描的预演。把模型存为 heatsink_v1.mph，它的温度场、网格与参数体系将在后续章节反复出场。

假如把任务书改一改，五步工作流还灵吗？换成瞬态：热源按功率曲线随时间阶跃，研究类型换瞬态、窗口按热时间常数开六千秒、输出步三百秒，其余配置原样——这就是 6.1 节的预习版。换成强迫风冷的精确风速：把常数 h 换成 4.2 节的流道算出来的对流场做共轭传热，网格要补边界层。工作流的价值正在于它的可扩展性：骨架不动，只换对应环节的零件，这是单物理场入门章最想留给你的资产。

本节要点回顾

• 热源换算：30 W 均布 20×20 mm 即 75 000 W/m² 热通量，边界热通量比体积热源少建一个域。
• 出口逐面配齐并做 h=0 极端自检，防"假散热"模型。
• 手算对账三件套：对流面积、一维温差、总散热功率，仿真对不上就查漏面、面积、单位三处。
• 热阻分解定位瓶颈：对流占九成时，换材料是伪优化，动风速才是真抓手。
• 三档参数出区间：保守-名义-乐观的结论写法比单一数字诚实，参数扫描的完整玩法在第 7 章。

再补一个散热器设计迭代的实例。仿真显示当前七翅片散热器的芯片温度 48.3 ℃ 距离 45 ℃ 目标差 3.3 ℃，优化方向的候选：加翅片数（从 7 到 9，增加对流面积约 28%，预期温降 3-4 ℃）、增加风速（从 100 到 150 W/(m²·K)，温降 2-3 ℃但噪声增加）、加厚基板（降低扩散热阻但增重）。选择的标准不是"哪个最有效"而是"哪个在约束内可行"——如果噪声有上限，加翅片；如果体积有上限，加风速；如果重量有上限，换材料（铜底板加铝翅片的复合方案）。改参数后重跑仿真验证——这就是仿真在产品设计中的核心用途：在制造实物之前用数字样机快速迭代多个方案。把每次迭代的参数和结果记录下来，几轮之后你就有了一条"翅片数 vs 温度"的设计曲线——这条曲线下次做同类散热器时可以直接查表，省去重新仿真的时间。

最后一个值得记录的仿真细节：结果的后处理不是画个温度云图就完了。COMSOL 提供了丰富的后处理工具，每个工具服务于不同的分析目的。温度云图（面图）用于直观展示温度分布；等温线图用于定位温度梯度集中的区域；截面图用于看内部结构的温度；最大/最小值表用于提取设计关心的关键数字；积分算子用于计算某个面上的总热通量。工程报告中最常用的组合是：一张温度云图加一张关键路径的温度曲线图加一个最大温度的数值标注——三件套覆盖了"分布如何、路径如何、峰值多少"三个层次。后处理的最高境界是让不看仿真的人也能从图上一眼看出设计是否达标——这需要在颜色标尺的上下限、图例的位置、标注的清晰度上花心思。后处理的投入产出比极高：画好一张图只要几分钟，但它决定了你的仿真结果能否被非仿真背景的决策者理解和采纳。
